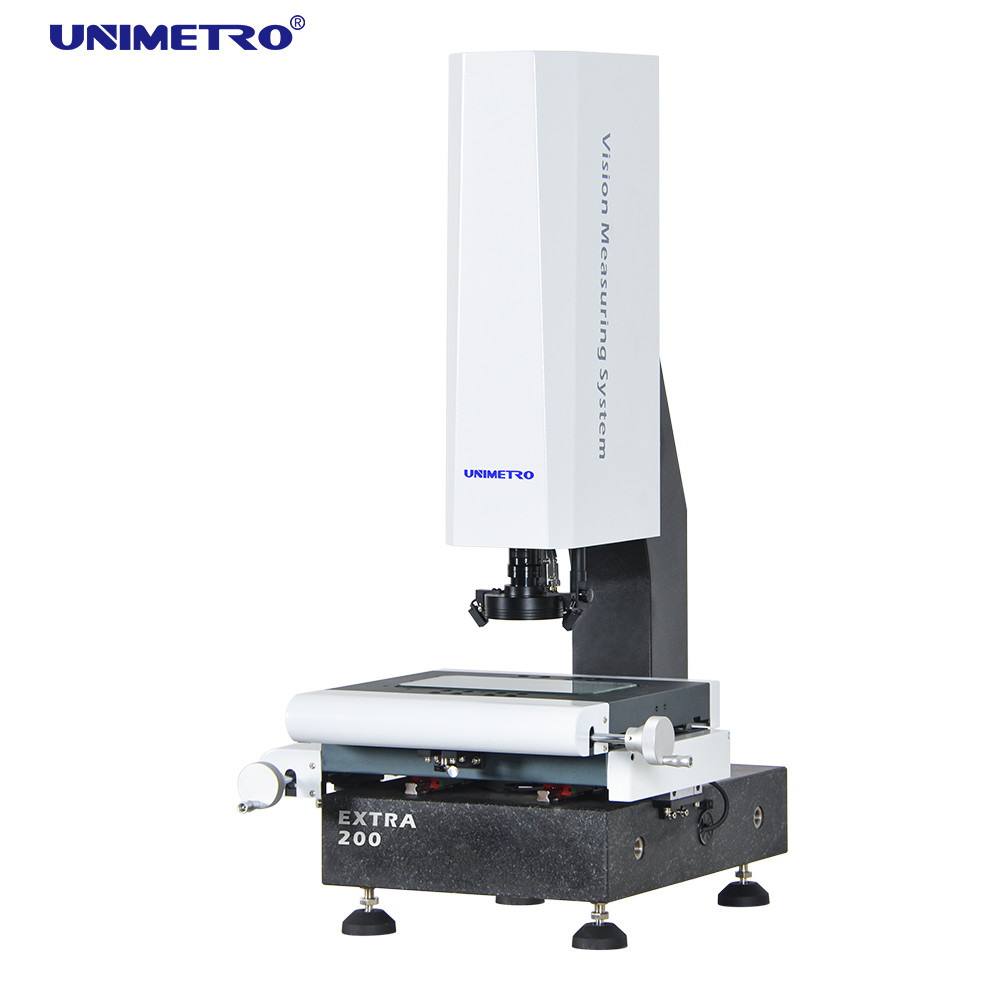

دستگاه اندازه گیری زاویه دید نیمه اتوماتیک

اطلاعات پایه
محل منبع: چین
نام تجاری: UNIMETRO
گواهی: CE,ISO
شماره مدل: اضافی
مقدار حداقل تعداد سفارش: 1
قیمت: Discussible
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 5 ~ 15days
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 40
اطلاعات تکمیلی
نام محصول: دستگاه اندازه گیری بینایی حرکت محور Z: موتوری
کنترل حرکت محور Z: کیبورد، نرم افزار تمرکز: خودکار
جنبش X,Y: کتابچه راهنمای بعد، ابعاد، اندازه: 550*540*930 میلی متر
محدوده اندازه گیری: 200*100*150 میلی متر دقت اندازه گیری: 2.5+ L/100um
تکرارپذیری: 2.5 میلی متر وزن: 150 کیلوگرم
وضوح مقیاس خطی: 0.5um (0.1um برای گزینه) دوربین CCD: دوربین HD CCD
برجسته:

دستگاه اندازه گیری بینایی نیمه اتوماتیک

,

دستگاه اندازه گیری بینایی 150 کیلوگرم

,

اندازه گیری زاویه


توضیحات محصول

دستگاه اندازه گیری دید نیمه اتوماتیک برای اندازه گیری زاویه

شرح


توضیحات ماشین اندازه گیری بینایی
1) ماشین اندازه گیری بینایی ابزاری است که برای اندازه گیری دقیق ابعاد فیزیکی، دقت تا سطح میکرون استفاده می شود.
2) ماشین اندازه گیری بینایی یک ابزار اندازه گیری نوری با استفاده از دوربین برای گرفتن تصویر قطعه کار، تجزیه و تحلیل پیکسل تصویر و محاسبه ابعاد 2 بعدی با نرم افزار اندازه گیری.
3) دستگاه اندازه گیری چشم انداز سری EXTRA ابزار مهمی است که در فرآیند کنترل کیفیت محصولات شما استفاده می شود.این دقت ابعاد محصولات شما را تضمین می کند، محصولات شما را رقابتی تر می کند.
4) دستگاه اندازه گیری چشم انداز سری EXTRA توسط UNIMETRO طراحی و توسعه یافته است، که یک مدل محبوب مناسب برای اکثر برنامه های اندازه گیری دقیق ابعاد دو بعدی و کاربران نهایی از صنایع مختلف مانند قالب، الکترونیک، نیمه هادی، تزریق پلاستیک، محصولات 3C، مراقبت های پزشکی، حمل و نقل هوایی و غیره
5) محور Z دستگاه اندازه گیری بینایی سری EXTRA با سیستم سروو موتور حلقه بسته پیکربندی شده است، برای دستیابی به کنترل حرکت با دقت بالا و عملکرد فوکوس خودکار، کاربران قادر به کنترل حرکت محور Z و فوکوس تصویر در نرم افزار یا صفحه کلید هستند. افزایش راندمان اندازه گیری



پیکربندی Hardeare

◉ مقیاس خطی 3 محوری با وضوح 0.5um

◉ عملکرد فوکوس خودکار با کارایی بالا
◉ سازگار با پروب لمسی Renishaw
◉ مرحله کار آلومینیوم و آندایزینگ سخت
◉ 3 حلقه 8 بخش LED رینگ نور نرم افزار کنترل و قابل برنامه ریزی
◉ مسیر نور موازی LED نور کانتور نرم افزار کنترل و قابل برنامه ریزی
◉ دوربین دیجیتال 1.2M پیکسل HD
◉ جعبه کنترل هسته یکپارچه
◉ کنترل موتوری محور Z
◉ راه راهنمای خطی HIWIN
◉ مولد پالس دستی برای کنترل حرکت محور Z
◉ دارای نشانگرهای لیزری برای موقعیت یابی و فوکوس کمکی
◉ لنز زوم دستی 0.7-4.5X با سنسور بازخورد سیگنال بزرگنمایی
دستگاه اندازه گیری زاویه دید نیمه اتوماتیک 0



کارکرد

◉ کالیبراسیون آسان

◉ لمس چندین زاویه

◉ تنظیم سریع مختصات سیستم

◉ سازگار با خط کامل سبک Renishaw

◉ ماژول CAD پشتیبانی می شود (اختیاری)

◉ خروجی طراحی سه بعدی
◉ کاوشگر ستاره سازگار است
◉ اندازه گیری ابعاد سه بعدی
◉ تصویر و پروب لمسی اندازه گیری را با هم ترکیب می کنند
◉ قفسه پروب پشتیبانی می شود (اختیاری)





مولفه های

مدل EXTRA 200 EXTRA 300 EXTRA 400 EXTRA 500
ابعاد (mm) (L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
محدوده اندازه گیری (mm) (X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
دقت اندازه گیری (μm) 2.5 + L/100 2.5 + L/100 2.5 + L/100 3+L/100
تکرارپذیری (μm) 2.5 2.5 2.5 3
وزن (کیلوگرم) 140 کیلوگرم 190 کیلوگرم 240 کیلوگرم 290 کیلوگرم
تصویر و اندازه گیری CCD 200 میلی متر (با توجه به نیاز مشتریان قابل افزایش است)
لنز لنز زوم دستی فرورفته 0.7-4.5X/عدسی زوم خودکار 1-10X
بزرگنمایی 18-195X (فقط برای مرجع. با دوربین و لنز متفاوت، بزرگنمایی متفاوت خواهد بود.)
میدان دید 8.1 ~ 1.3 میلی متر
فاصله کاری 108 میلی متر
وضوح مقیاس خطی 0.5 میکرومتر (0.1μm برای گزینه)
سیستم رانندگی کنترل دستی محور X، Y، کنترل CNC حلقه بسته محور Z و عملکرد AUTU FOCUS موجود است
روشنایی نور حلقه ای LED قابل برنامه ریزی 4 بخش، نور کانتور LED موازی، نور حلقه LED 8 بخش، هم محور، برای گزینه





توابع نرم افزار

دستگاه اندازه گیری زاویه دید نیمه اتوماتیک 1
نرم افزار UNIMETRO INSPECT3D با رابط کاربری کاربر پسند، آسان برای یادگیری است،
عملکرد قدرتمند، به کاربران اجازه می دهد تا به اندازه گیری سریع و دقیق دست یابند.
این نرم افزار رابط کاربری کامل زبان انگلیسی را ارائه می دهد، همچنین امکان توسعه زبان جدید را فراهم می کند.
◉ فایل CAD را وارد کرده و اندازه گیری کنید
◉ آرایه قطعات و اندازه گیری ماکرو
◉ فوکوس خودکار و اندازه گیری ارتفاع
◉ عملکرد ناوبری به مکان یابی سریع کمک می کند
◉ عملکرد اندازه گیری هندسی قدرتمند
◉ گزارش داده های متعدد و عملکرد خروجی داده های گرافیکی
◉ برنامه کاربر انعطاف پذیر
◉ ایجاد عناصر مرجع
◉ عملکرد قدرتمند تشخیص لبه
◉ پشتیبانی از لوازم جانبی خارجی متعدد
◉ محاسبه خودکار تحمل هندسی عناصر
◉ اندازه گیری تولید پیچیده سریع و راحت
