تجهیزات اندازه گیری نوری با دقت بالا برای شیشه صفحات

اطلاعات پایه
محل منبع: چین
نام تجاری: UNIMETRO
گواهی: CE,ISO
شماره مدل: او
مقدار حداقل تعداد سفارش: 1
قیمت: Discussible
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 20 ~ 25days
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 10
اطلاعات تکمیلی
نام محصول: ابزار اندازه گیری تصویر بعد، ابعاد، اندازه: 1900*1480*1750 میلی متر
محدوده اندازه گیری: 800*1000*200 میلی متر دقت اندازه گیری: 3+ L/200um
تکرارپذیری: 3 وضوح مقیاس خطی: 0.1 میلی متر
سیستم رانندگی: کنترل CNC، سیستم رانندگی AC Servo حلقه بسته، کنترل جوی استیک، ماوس یا صفحه کلید روشنایی: چراغ حلقه LED 5 حلقه، 8 بخش
برجسته:

تجهیزات اندازه گیری نوری 1500 کیلوگرم

,

تجهیزات اندازه گیری نوری برای شیشه صفحات

,

تجهیزات اندازه گیری نوری 220 ولت


توضیحات محصول

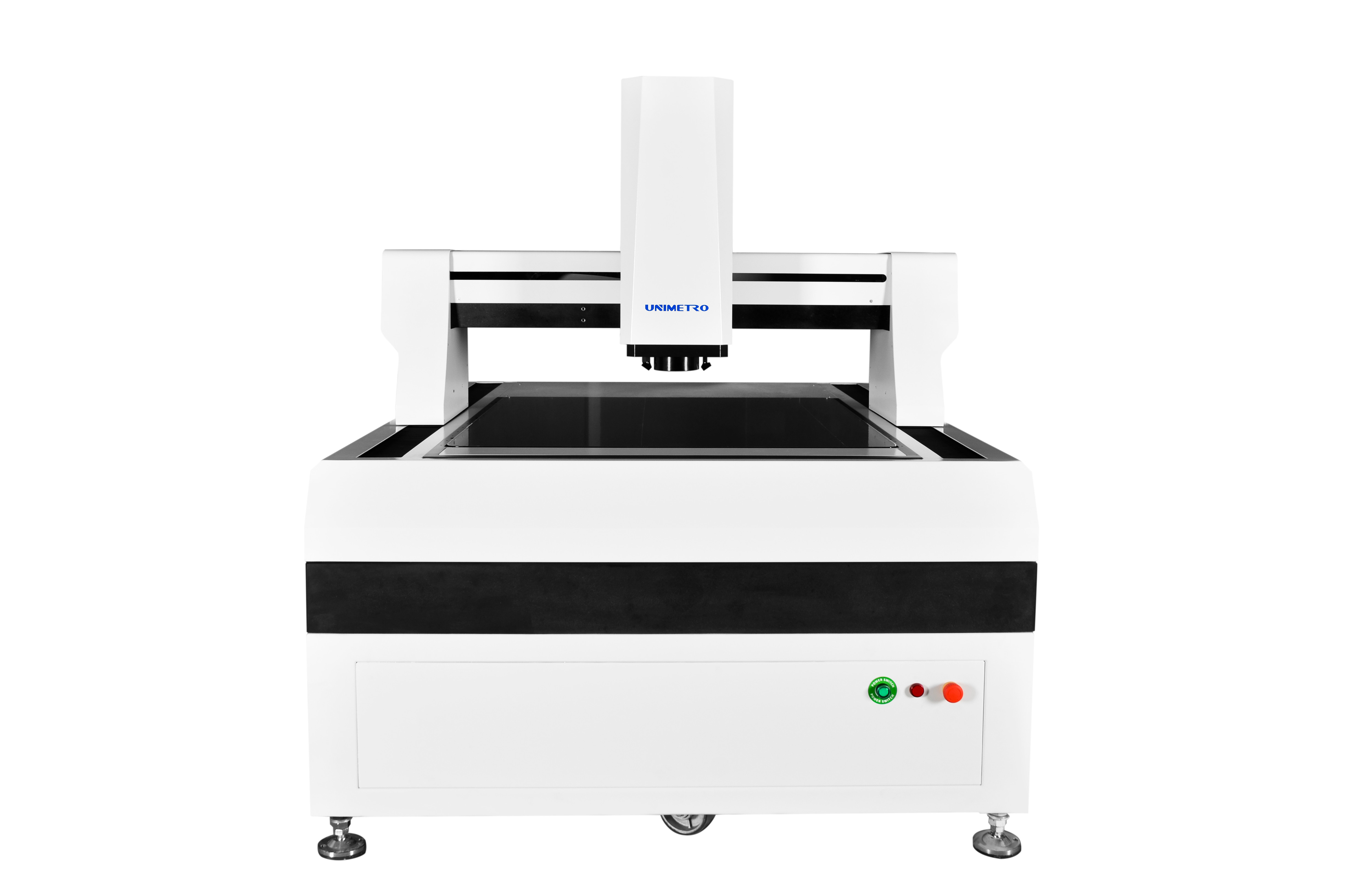

تجهیزات اندازه گیری نوری با دقت بالا برای شیشه صفحه


دستگاه اندازه گیری بینایی ابزاری است که برای اندازه گیری دقیق ابعاد فیزیکی، دقت تا سطح میکرون استفاده می شود، که یک ابزار اندازه گیری نوری با استفاده از دوربین برای گرفتن تصویر قطعه کار، تجزیه و تحلیل پیکسل تصویر و محاسبه ابعاد دو بعدی با نرم افزار اندازه گیری است. .این یک مدل محبوب است که برای اکثر کاربردهای دقیق اندازه‌گیری ابعاد دو بعدی و کاربران نهایی صنایع مختلف مانند قالب، الکترونیک، نیمه هادی، تزریق پلاستیک، محصولات 3C، مراقبت‌های پزشکی، هوانوردی و غیره مناسب است. این ابزار مهمی است. استفاده در فرآیند کنترل کیفیت محصولات شما، اطمینان از صحت ابعاد محصولات شما، محصولات شما را رقابتی تر می کند.

طراحی مکانیزم تجهیزات اندازه گیری نوری
>> ساختار پل متحرک کل قاب بسته را به تصویب رساند، قطعه کار اندازه گیری را ثابت کرد، ظرفیت باربری بزرگ و عملکرد عملکرد خوب.
>> فناوری تحلیل المان محدود را در طراحی مکانیکی برای اطمینان از استحکام بالا و ساختار مکانیکی با دقت بالا معرفی کنید.
>> پایه سنگ مرمر گرانیت درجه 000، استحکام بالا، مقاومت در برابر خوردگی و پایداری خوب.
>> میز کار درمان سطح اکسید آلومینیوم --- کنترل عمل سریع و انعطاف پذیر، بادوام و زیبا.


تجهیزات اندازه گیری نوری پیکربندی
>> خط کش توری باز، وضوح 0.1um، دقت بالا و پایداری خوب.
>> ریل راهنمای خطی دقیق، بال اسکرو آسیاب و موتور سروو AC پایداری دقت موقعیت یابی سیستم دستگاه را تضمین می کند.
>> دوربین دیجیتال 2M پیکسلی رنگی گیگا با نیازهای مشاهده واضح و اندازه گیری پایدار مطابقت دارد.
>> لنز نوری 6.5 برابری با کیفیت بالا، زوم خودکار دقیق، کالیبراسیون سریع یک پیکسل.
>> منبع نور LED 8 بخش قابل برنامه ریزی با منبع نور کانتور LED موازی (سبز یا سفید).
>> کنترل CNC، سیستم رانندگی AC Servo حلقه بسته، کنترل جوی استیک، ماوس یا صفحه کلید.


تجهیزات اندازه گیری نوریچند سنسور اختیاری برای اندازه گیری سه بعدی
روشنایی: 4/8/40 بخش LED نور حلقه سطحی.48 بخش 4 رنگ LED حلقه چراغ;چراغ حلقه LED متحرک 4 رنگ
لنز: لنز زوم دستی فرورفته؛لنز زوم خودکار، لنز زوم دستی با نور هم محور.لنز زوم خودکار با نور هم محور.
پروب لمسی: کیت های MCP Renishaw، خطای اندازه گیری <=0.75um.Renishaw PH6+TP20، خطای اندازه گیری<=0.35um.
سنسور لیزر: سنسور لیزر غیر تماسی KEYENCE.سنسور اندازه گیری نور سفید







مولفه های

جزئیات دستگاه اندازه گیری بینایی بزرگ ما به شرح نمودار زیر است:





مدل HE652 HE862 HE1080 HE1210 HE1512 HE1812
سفر X,Y (میلی متر) 500*600 600*800 800*1000 1000*1200 1200*1500 1200*1800
سفر محور Z (mm) 200 (با توجه به نیاز مشتریان قابل افزایش است)
ظرفیت بار تقریبا35 کیلوگرم
ابعاد (میلی متر) 1700*1180*1750 1700*1280*1750 1900*1480*1750 2100*1680*1750 2500*1880*1750 2700*1880*1750
وزن (کیلوگرم) 1500 1800 2900 3200 4400 4800
وضوح 0.5μm (0.1μm برای گزینه)
دوربین دوربین دیجیتال 2M HD GIGA
لنز زوم لنز زوم خودکار حرفه ای بزرگنمایی لنز زوم: 1~10X
بزرگنمایی ویدیو 18 ~ 195X
(با توجه به مدل های مختلف دوربین انتخابی، بزرگنمایی آن تغییر می کند؛ بزرگنمایی واقعی تابع داده های اندازه گیری شده است)
FOV 8.1 ~ 1.3 میلی متر
(با توجه به طرح‌های تطبیق متفاوت دوربین و لنز، میدان دید بر این اساس تغییر می‌کند و میدان دید واقعی تابع داده‌های اندازه‌گیری می‌شود)
دقت* ≤ (3+L/200)μm
روشنایی روشنایی سطح LED 5 حلقه 8 بخش قابل برنامه ریزی
(نور حلقه ای 40 بخش، نور هم محور، نور حلقه متحرک چند رنگ برای گزینه)





اطلاعات شرکت


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

مشتری و نماینده ما

Visual Measurement Machine
Visual Measurement Machine
سوالات متداول
Visual Measurement MachineQ1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
Visual Measurement MachineA1: ما یک کارخانه هستیم و سریعترین پاسخ را در 24 ساعت به شما می دهیم.
Visual Measurement MachineQ2: شرکت شما عمدتا در چه زمینه ای است؟
Visual Measurement MachineA2: ما عمدتاً دستگاه اندازه گیری Vision، دستگاه اندازه گیری مختصات، تجهیزات CMM و VMM و غیره را تولید می کنیم.
Visual Measurement MachineQ3: چگونه مشخصات مناسب را انتخاب کنیم؟
Visual Measurement MachineA3: تا زمانی که تنوع و اندازه محصول را به ما بگویید که باید اندازه گیری شود، تیم حرفه ای ما ابزار اندازه گیری با مشخصات مناسب را به شما توصیه می کند.
Visual Measurement MachineQ4: آیا خدمات سفارشی را می پذیرید؟
Visual Measurement MachineA4: مطمئن باشید!ما می‌توانیم نه تنها ماشین‌های معمولی، بلکه ماشین‌های سفارشی‌شده برای نیازهای مشتری را نیز ارائه کنیم.
Visual Measurement MachineQ5: دوره گارانتی شما چقدر است؟
Visual Measurement MachineA5: دوره ضمانت محصول ما 1 سال است.کیفیت محصول ما بسیار پایدار است و ما داریم
در برخی از قطعات شکستنی بسیار بهبود یافته است.شما می توانید از کیفیت محصول ما مطمئن باشید.
