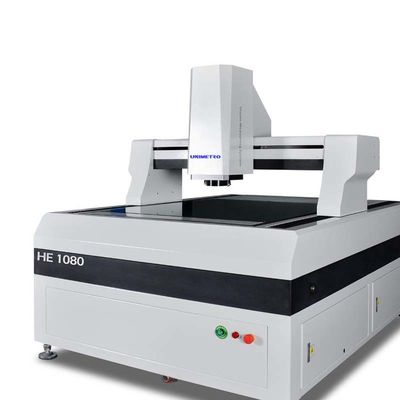

سیستم‌های اندازه‌گیری بصری از نوع دروازه‌ای با دقت بالا سری HE دقت بالا و راندمان بالا را ترکیب می‌کند و اندازه‌گیری با سرعت بالا را برای عناصر هندسی، انواع مختلف قطعات ارائه می‌دهد.سری HE به طور گسترده ای در صنایع و محصولات مختلف مانند PCB، لمینت با روکش مس، شیشه پد، ماژول های LCD و مواد عایق و غیره استفاده می شود.

تجزیه و تحلیل اجزای محدود در فرآیند طراحی سری HE معرفی شده است، از استحکام بالا و ساختار مکانیکی دقیق اطمینان می دهد. پایه دستگاه از ساختار نوع پل متحرک قاب بسته استفاده می کند که ساده است و قابلیت بارگذاری بالا و بهترین عملکرد حرکتی را ارائه می دهد.





امکانات

>> ساختار دروازه ای متحرک و قطعه کار هنگام اندازه گیری ثابت می شود.
>> چهار محور CNC کنترل تمام اتوماتیک حلقه بسته، اندازه گیری تمام اتوماتیک.
>> پایه و تیر گرانیت درجه 000، پایدار و قابل اعتماد؛
>> خط کش توری باز با وضوح 0.1 um، دقت بالا و پایداری خوب.
>> ریل راهنمای خطی دقیق، بال اسکرو درجه آسیاب و سروو موتور پاناسونیک AC پایداری دقت موقعیت یابی سیستم حرکت دستگاه را تضمین می کند.
>> دوربین رنگی با وضوح بالا برای برآورده کردن الزامات مشاهده واضح و اندازه گیری پایدار.
>> لنز زوم خودکار پیوسته 6.5 برابر، زوم خودکار دقیق، اصلاح یک پیکسل کافی است.
>> منبع نور 8 منطقه ای LED 5 حلقه قابل برنامه ریزی و سیستم منبع نور کانتور LED موازی انتقال می تواند تنظیم روشنایی سطح 256 را هوشمندانه انجام دهد.
>> پروب تماس وارد شده برای انجام اندازه گیری سه بعدی پیکربندی شده است.
>> نرم افزار اندازه گیری خودکار تصویر Immeasuring4.2 با حقوق مالکیت مستقل به صورت استاندارد ارائه شده است که استفاده از آن قدرتمند و آسان است.





مولفه های

مدل	HE 652	HE862	HE1080	HE1210	HE1512	HE1812
سفر X,Y (میلی متر)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
سفر محور Z (mm)	200 (با توجه به نیاز مشتریان قابل افزایش است)
ظرفیت بار	تقریبا35 کیلوگرم
ابعاد (میلی متر)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
وزن (کیلوگرم)	1500	1800	2900	3200	4400	4800
وضوح	0.5μm (0.1um برای گزینه)
	دوربین	دوربین دیجیتال 2M HD GIGA
	لنز زوم	لنز زوم خودکار حرفه ای بزرگنمایی لنز زوم: 1~10X
	بزرگنمایی ویدیو	18~195X (با توجه به مدل های مختلف دوربین انتخابی، بزرگنمایی آن تغییر می کند؛ بزرگنمایی واقعی تابع داده های اندازه گیری است)
	FOV	8.1 ~ 1.3 میلی متر (با توجه به طرح های تطبیق متفاوت دوربین و لنز، میدان دید بر این اساس تغییر می کند و میدان دید واقعی تابع داده های اندازه گیری است)
	دقت*	≤ (3+L/200)μm
روشنایی	روشنایی سطح LED 5 حلقه 8 بخش قابل برنامه ریزی (نور حلقه ای 40 بخش، نور هم محوری، نور حلقه متحرک چند رنگ برای گزینه)
