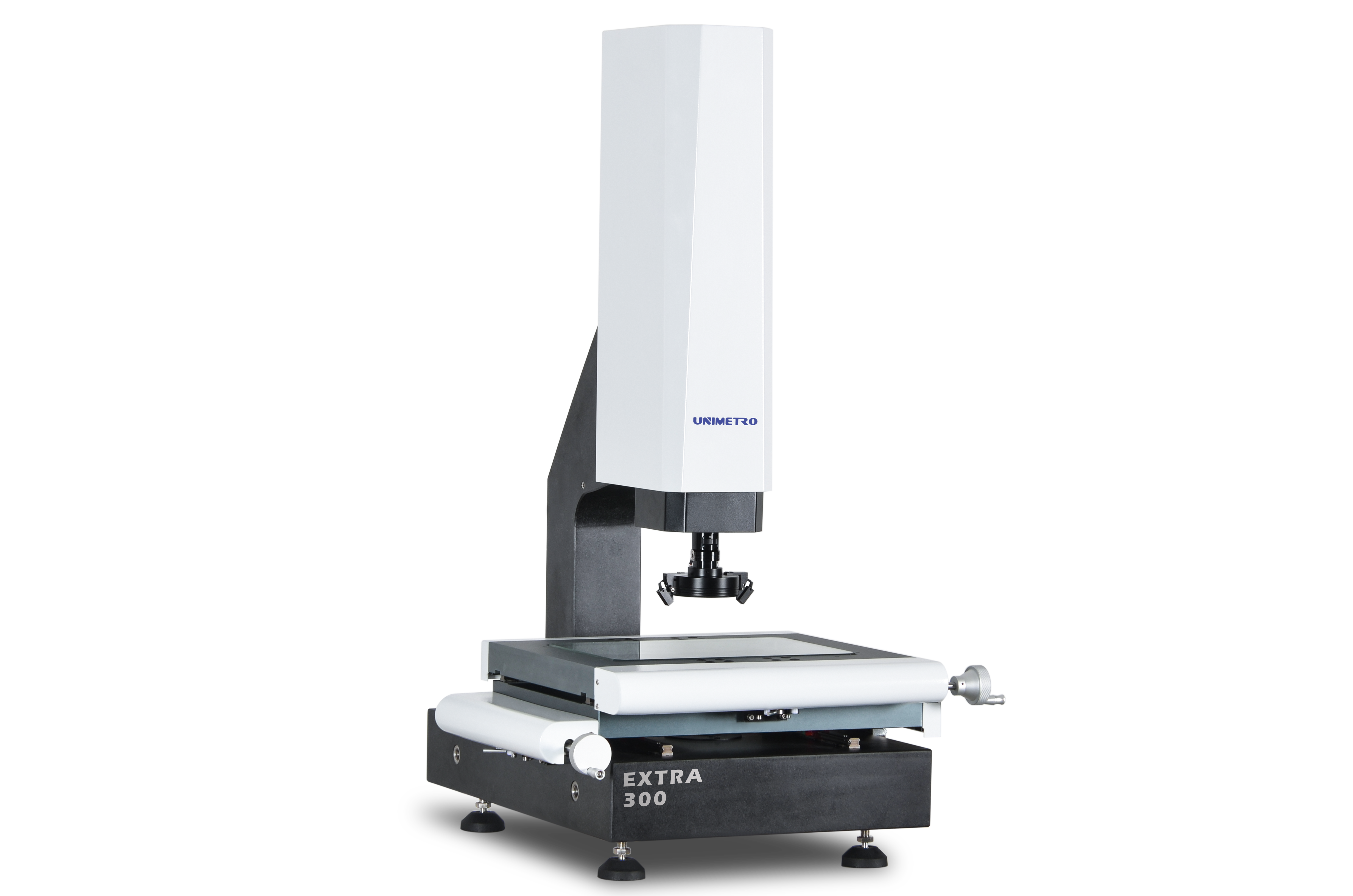

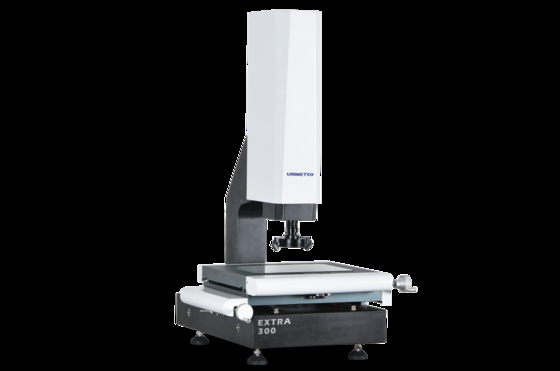

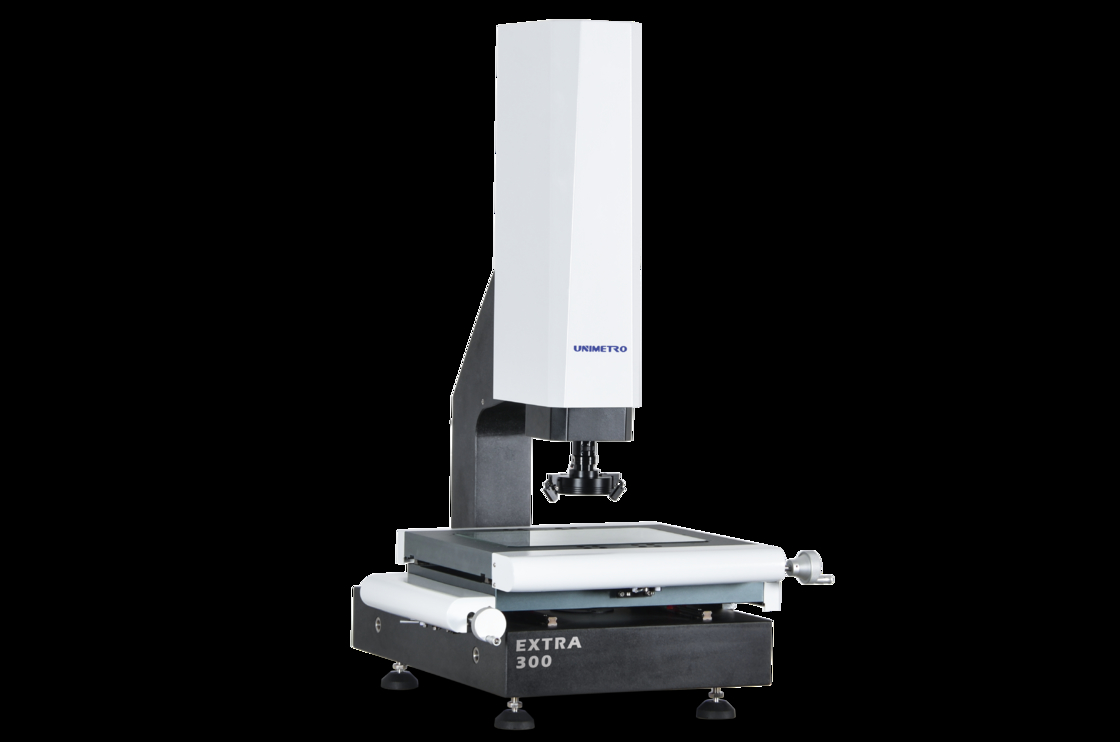

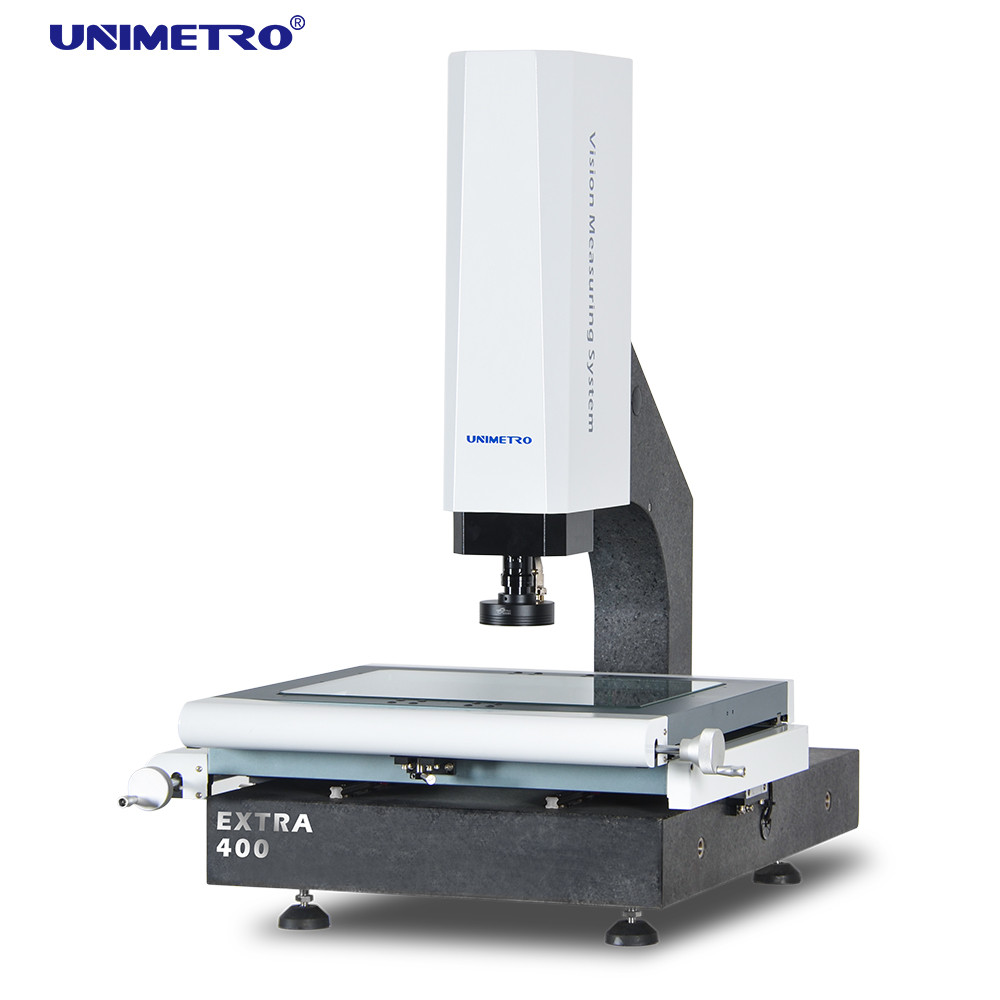

دستگاه اندازه گیری بصری ما دارای ویژگی زیر است:
▶پایه و ستون گرانیت، پایداری عالی؛
▶محور Z از راهنمای خطی با دقت بالا و سیستم کنترل سروو موتور برای تحقق تمرکز خودکار، حذف خطای فوکوس مصنوعی و بهبود دقت و پایداری اندازه گیری استفاده می کند.
▶مرحله کار آلومینیومی، کنترل حرکت را سریع و انعطاف پذیر می کند.

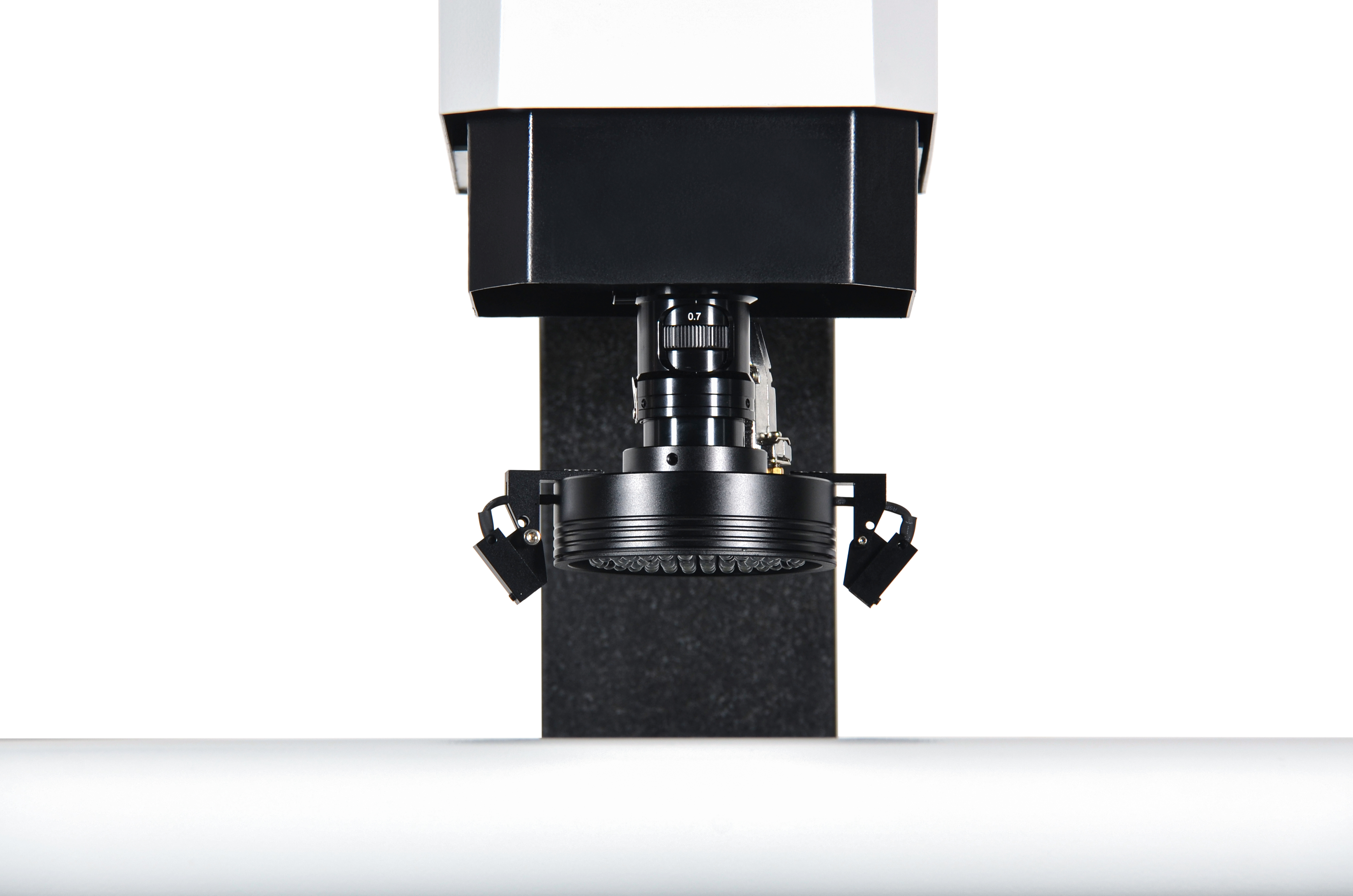

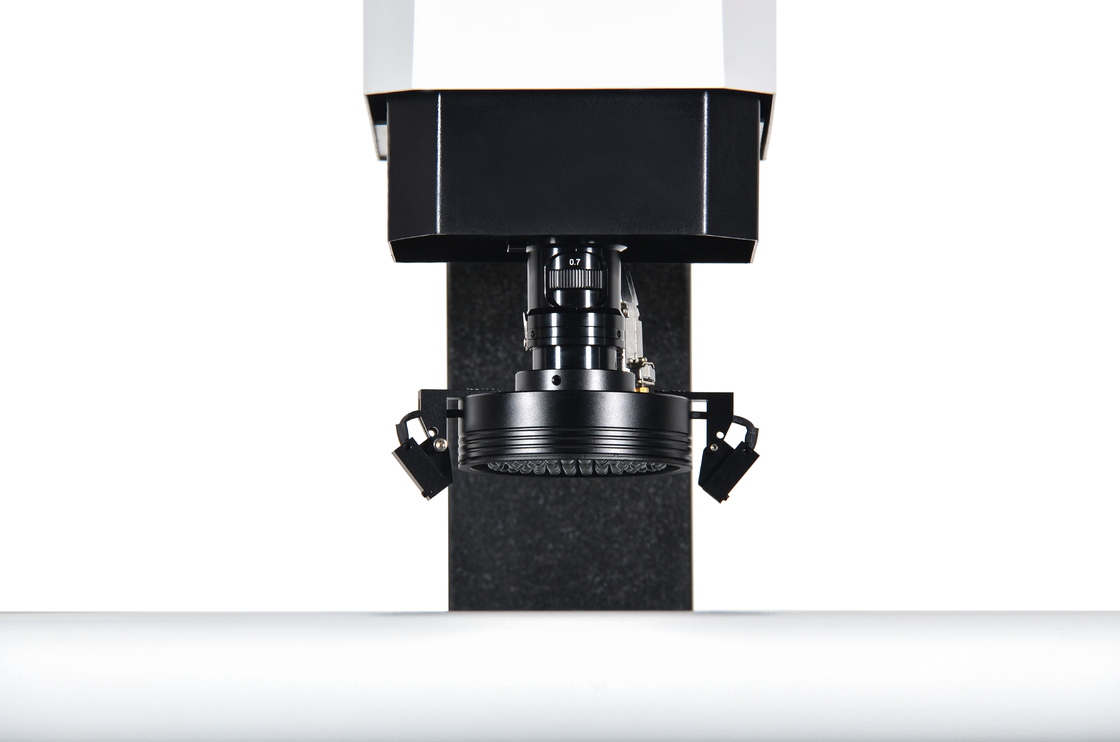

▶منبع نور سطحی LED 3 حلقه 4 بخش قابل برنامه ریزی، سیستم منبع نور کانتور LED موازی انتقال و ماژول تنظیم نور داخلی نرم افزار می تواند آزادانه روشنایی نور را در 3 حلقه و 4 منطقه کنترل کند.
تنظیمات دستگاه اندازه گیری بصری ما به شرح زیر است:
◉ مقیاس خطی 3 محوری با وضوح 0.5um
◉ عملکرد فوکوس خودکار با کارایی بالا
◉ سازگار با پروب لمسی Renishaw
◉ مرحله کار آلومینیوم و آندایزینگ سخت
◉ 3 حلقه 8 بخش LED رینگ نور نرم افزار کنترل و قابل برنامه ریزی
◉ مسیر نور موازی LED نور کانتور نرم افزار کنترل و قابل برنامه ریزی
◉ دوربین دیجیتال 1.2M پیکسل HD
◉ جعبه کنترل هسته یکپارچه
◉ کنترل موتوری محور Z
◉ راه راهنمای خطی HIWIN
◉ مولد پالس دستی برای کنترل حرکت محور Z
◉ دارای نشانگرهای لیزری برای موقعیت یابی و فوکوس کمکی
◉ لنز زوم دستی 0.7-4.5X با سنسور بازخورد سیگنال بزرگنمایی
دستگاه اندازه گیری بصری ما می تواند کاوشگر را برای تحقق عملکرد سه بعدی اضافه کند
◉ کالیبراسیون آسان
◉ لمس چندین زاویه
◉ تنظیم سریع مختصات سیستم
◉ سازگار با خط کامل سبک Renishaw
◉ ماژول CAD پشتیبانی می شود (اختیاری)
◉ خروجی طراحی سه بعدی
◉ کاوشگر ستاره سازگار است
◉ اندازه گیری ابعاد سه بعدی
◉ تصویر و پروب لمسی اندازه گیری را با هم ترکیب می کنند
◉ قفسه پروب پشتیبانی می شود (اختیاری)
پارامتر دستگاه اندازه گیری بصری ما به شرح نمودار زیر است:
|
اضافی 200 |
اضافی 300 |
Extra400 |
اضافه 500 |
ابعاد (mm) (LxWxH) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
محدوده اندازه گیری (mm) (XxYxZ) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
دقت اندازه گیری (μm) |
2.5 + L/100 |
3.0 + L/100 |
تکرارپذیری (μm) |
2.5 |
3 |
وزن (کیلوگرم) |
140 |
190 |
240 |
290 |
تصویر و اندازه گیری |
دوربین |
دوربین دیجیتال 1.2M پیکسل HD |
لنز |
لنز زوم دستی 0.7-4.5X با سنسور بازخورد سیگنال بزرگنمایی |
بزرگنمایی |
18-195X (فقط برای مرجع. با دوربین و لنز متفاوت، بزرگنمایی متفاوت خواهد بود.) |
میدان دید |
8.1mm~1.3mm |
فاصله کاری |
80 میلی متر |
وضوح مقیاس خطی |
0.5μm (0.1μm اختیاری) |
سیستم رانندگی |
کنترل دستی محور X، Y، کنترل CNC حلقه بسته محور Z و عملکرد AUTO FOCUS موجود است |
روشنایی |
4 بخش قابل برنامه ریزی چراغ سطح حلقه LED، نور کانتور LED موازی 8 بخش چراغ حلقه LED، نور هم محوری، برای گزینه. |
نرم افزار اندازه گیری دید سه بعدی را بازرسی کنید
نرم افزار UNIMETRO INSPECT3D با رابط کاربری کاربر پسند، آسان برای یادگیری است،
عملکرد قدرتمند، به کاربران اجازه می دهد تا به اندازه گیری سریع و دقیق دست یابند.
این نرم افزار رابط کاربری کامل زبان انگلیسی را ارائه می دهد، همچنین امکان توسعه زبان جدید را فراهم می کند.
◉ فایل CAD را وارد کرده و اندازه گیری کنید
◉ آرایه قطعات و اندازه گیری ماکرو
◉ فوکوس خودکار و اندازه گیری ارتفاع
◉ عملکرد ناوبری به مکان یابی سریع کمک می کند
◉ عملکرد اندازه گیری هندسی قدرتمند
◉ گزارش داده های متعدد و عملکرد خروجی داده های گرافیکی
◉ برنامه کاربر انعطاف پذیر
◉ ایجاد عناصر مرجع
◉ عملکرد قدرتمند تشخیص لبه
◉ پشتیبانی از لوازم جانبی خارجی متعدد
◉ محاسبه خودکار تحمل هندسی عناصر
◉ اندازه گیری تولید پیچیده سریع و راحت
