| محل منبع: | گوانگدونگ ، چین |
|---|---|
| نام تجاری: | UNIMETRO |
| گواهی: | CE,ISO |
| شماره مدل: | او |
| مقدار حداقل تعداد سفارش: | 1 ست |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | کیف چوبی + بسته خلاuum |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram |
| قابلیت ارائه: | 20sets در هر ماه |
| مدل: | او | نام محصول: | دستگاه اندازه گیری ویدئویی CNC نوع دروازه ای برای آزمایش قطعه کار بزرگ |
|---|---|---|---|
| تکرارپذیری: | 2.5 میلی متر | دقت: | 2.5+ L/200um |
| وضوح مقیاس خطی: | 0.1 میلی متر | حالت اندازه گیری: | تمام اتوماتیک |
| پشتیبانی: | OEM، ODM، سفارشی کردن | مناظر کاربردی: | آزمایشگاهی / صنعتی |
| ضمانتنامه: | 12 ماه | لوازم جانبی اختیاری: | پروب رنیشاو / پروب لیزری و غیره |
| برجسته: | دستگاه اندازه گیری ویدئو نوع دروازه,دستگاه اندازه گیری ویدئو 2.5um,دستگاه اندازه گیری ویدئو ODM |
||
نمای کلی محصول

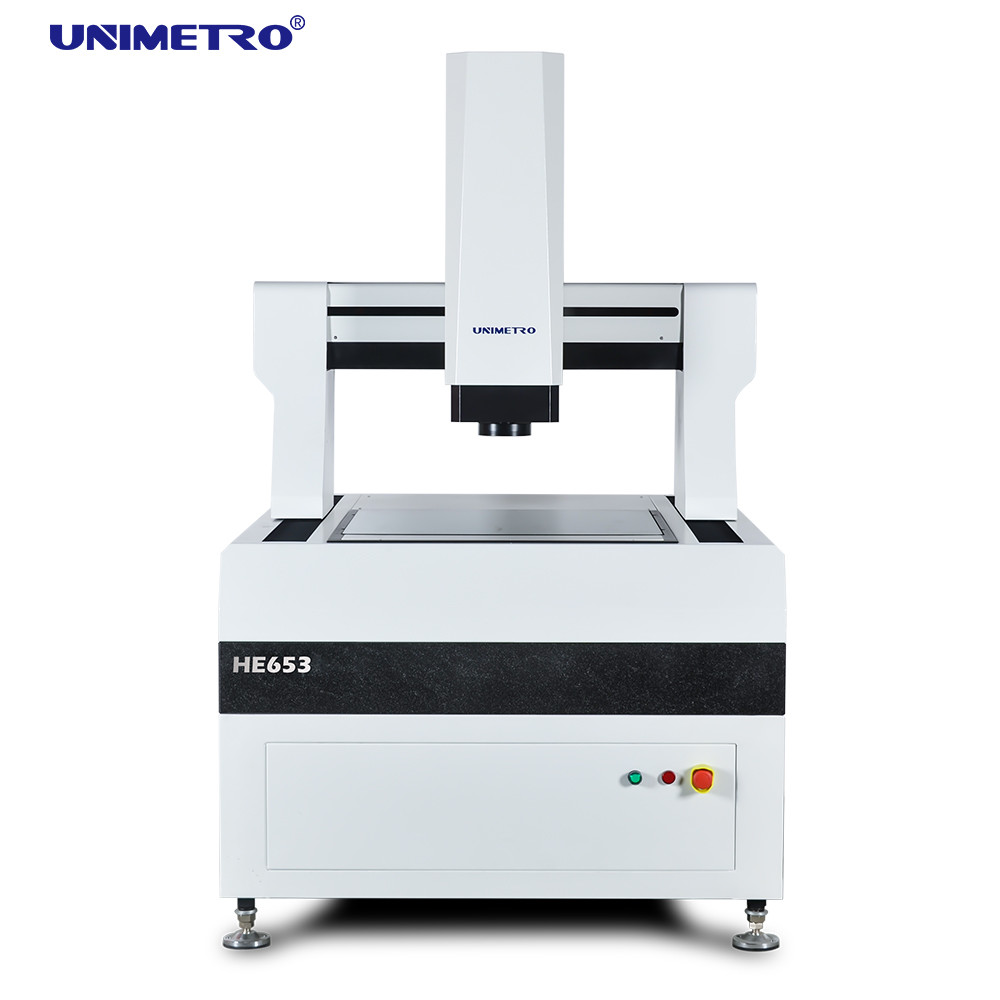

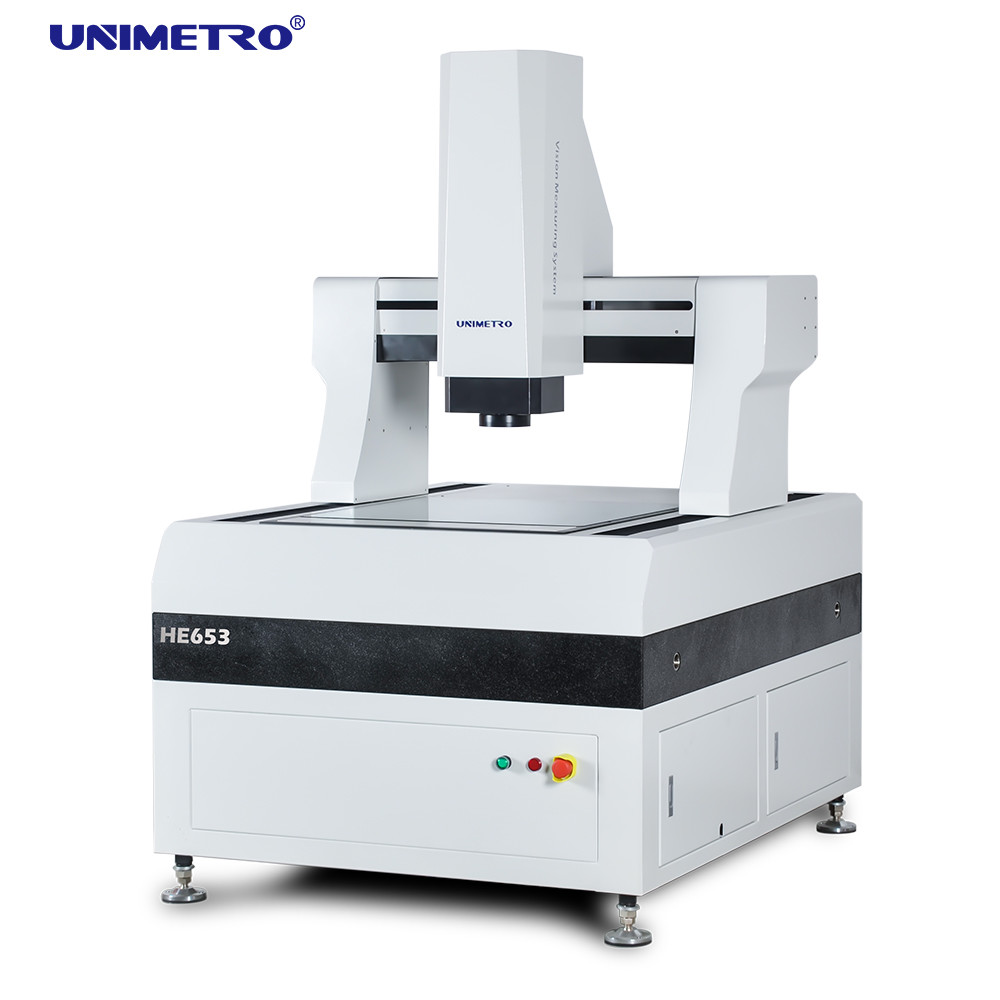

سری HE از سیستم اندازه گیری بینایی اتوماتیک از نوع دروازه ای با کارایی بالا به ویژه برای اندازه گیری با دقت بالا و مقیاس بزرگ طراحی شده است.ساختار پل متحرک کاملاً بسته را برای ثابت نگه داشتن کار اندازه گیری اتخاذ می کند.دقت بالا و کارایی بالا را به صورت ارگانیک ترکیب می کند تا به طور موثر پارامترهای هندسی محصولات مختلف را تشخیص دهد.در حال حاضر، عمدتاً در برد مدار مدار چاپی، لمینت با روکش مس، شیشه مسطح، ماژول کریستال مایع، قالب چاقو، مواد عایق، ورق فلزی دقیق و غیره استفاده می شود.
مولفه های
| مدل | HE 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
سفر X,Y (میلی متر) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
سفر محور Z (mm) | 200 (با توجه به نیاز مشتریان قابل افزایش است) |
|||||
ظرفیت بار | تقریبا35 کیلوگرم |
|||||
| ابعاد (میلی متر) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
| وزن (کیلوگرم) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
وضوح | 0.5μm (0.1um برای گزینه) |
|||||
دوربین | دوربین دیجیتال 2M HD GIGA | |||||
لنز زوم | لنز زوم خودکار حرفه ای بزرگنمایی لنز زوم: 1~10X | |||||
بزرگنمایی ویدیو | 18~195X (با توجه به مدل های مختلف دوربین انتخابی، بزرگنمایی آن تغییر می کند؛ بزرگنمایی واقعی تابع داده های اندازه گیری است) | |||||
FOV | 8.1 ~ 1.3 میلی متر (با توجه به طرح های تطبیق متفاوت دوربین و لنز، میدان دید بر این اساس تغییر می کند و میدان دید واقعی تابع داده های اندازه گیری است) | |||||
دقت* | ≤ (3+L/200)μm | |||||
روشنایی | روشنایی سطح LED 5 حلقه 8 بخش قابل برنامه ریزی (نور حلقه ای 40 بخش، نور هم محوری، نور حلقه متحرک چند رنگ برای گزینه) | |||||
امکانات
1) کل ساختار پل متحرک قاب بسته پذیرفته شده است، قطعه کار اندازه گیری ثابت است، ظرفیت باربری بزرگ است و عملکرد حرکت خوب است.
2) برای اطمینان از استحکام بالا و ساختار مکانیکی با دقت بالا، فناوری تحلیل المان محدود را در طراحی مکانیکی معرفی کنید.
3) پایه گرانیت درجه 000، استحکام بالا، مقاومت در برابر خوردگی و پایداری خوب.
4) میز کار درمان سطح اکسید آلومینیوم، کنترل سریع و انعطاف پذیر عمل، بادوام و زیبا.
