دستگاه اندازه گیری بینایی PCB Vision کامل با پروب لمسی

اطلاعات پایه
محل منبع: چین
نام تجاری: Unimetro
گواهی: CE ISO
شماره مدل: HE652
مقدار حداقل تعداد سفارش: 1 ست
قیمت: usd32500-usd37500/set
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 15 روز
شرایط پرداخت: T / T
قابلیت ارائه: 30 مجموعه در هر ماه
اطلاعات تکمیلی
بعد، ابعاد، اندازه: 1700*1180*1750 میلی متر وزن خالص: 1500 کیلوگرم
سفر X/Y: 500x600 دقت: ≤3+L/200m
تکرارپذیری: 3 میلی متر
برجسته:

دستگاه اندازه گیری بینایی PCB

,

دستگاه اندازه گیری بینایی اتوماتیک کامل

,

دستگاه اندازه گیری بینایی لمس پروب


توضیحات محصول

دستگاه اندازه گیری چشم انداز کامل اتوماتیک PCB با پروب لمسی





سیستم‌های اندازه‌گیری بصری از نوع دروازه‌ای با دقت بالا سری HE دقت بالا و راندمان بالا را ترکیب می‌کند و اندازه‌گیری با سرعت بالا را برای عناصر هندسی، انواع مختلف قطعات ارائه می‌دهد.سری HE به طور گسترده ای در صنایع و محصولات مختلف مانند PCB، لمینت با روکش مس، شیشه پد، ماژول های LCD و مواد عایق و غیره استفاده می شود.

تجزیه و تحلیل اجزای محدود در فرآیند طراحی سری HE معرفی شده است، از استحکام بالا و ساختار مکانیکی دقیق اطمینان می دهد. پایه دستگاه از ساختار نوع پل متحرک قاب بسته استفاده می کند که ساده است و قابلیت بارگذاری بالا و بهترین عملکرد حرکتی را ارائه می دهد.

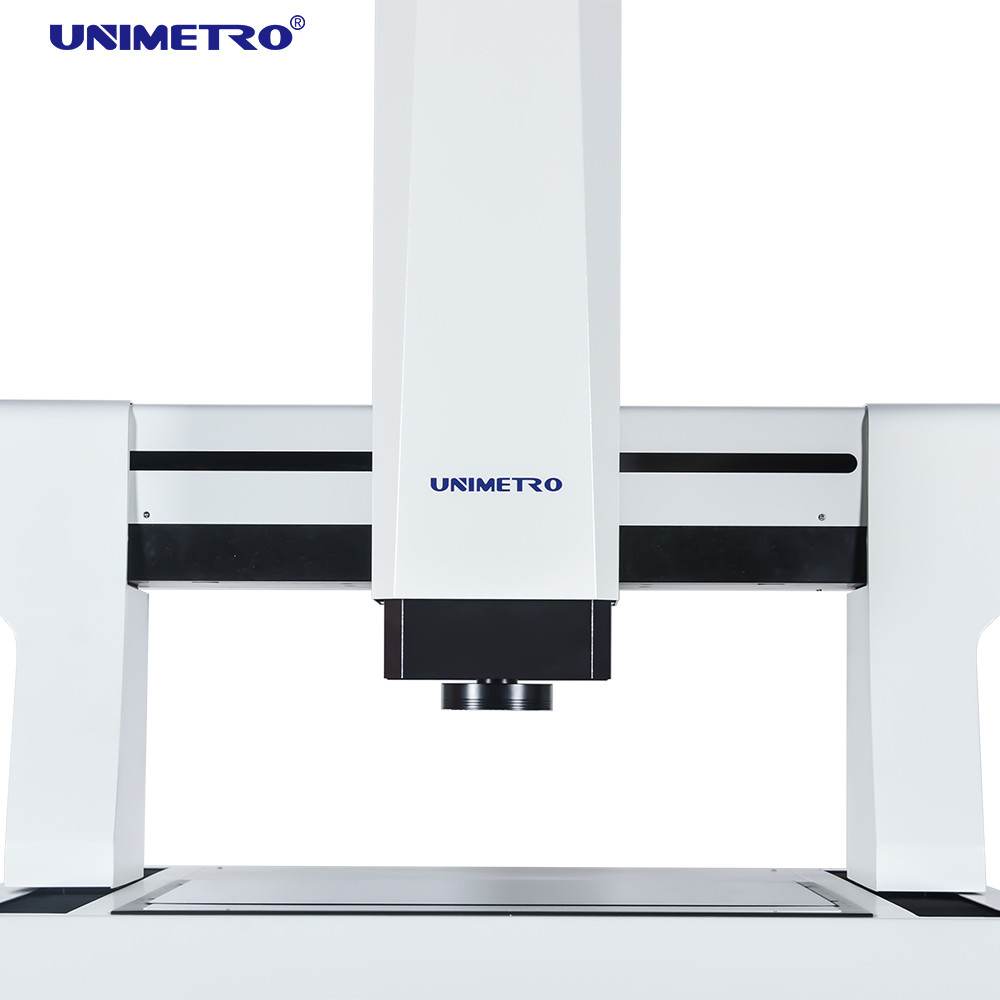

دستگاه اندازه گیری بینایی PCB Vision کامل با پروب لمسی 0

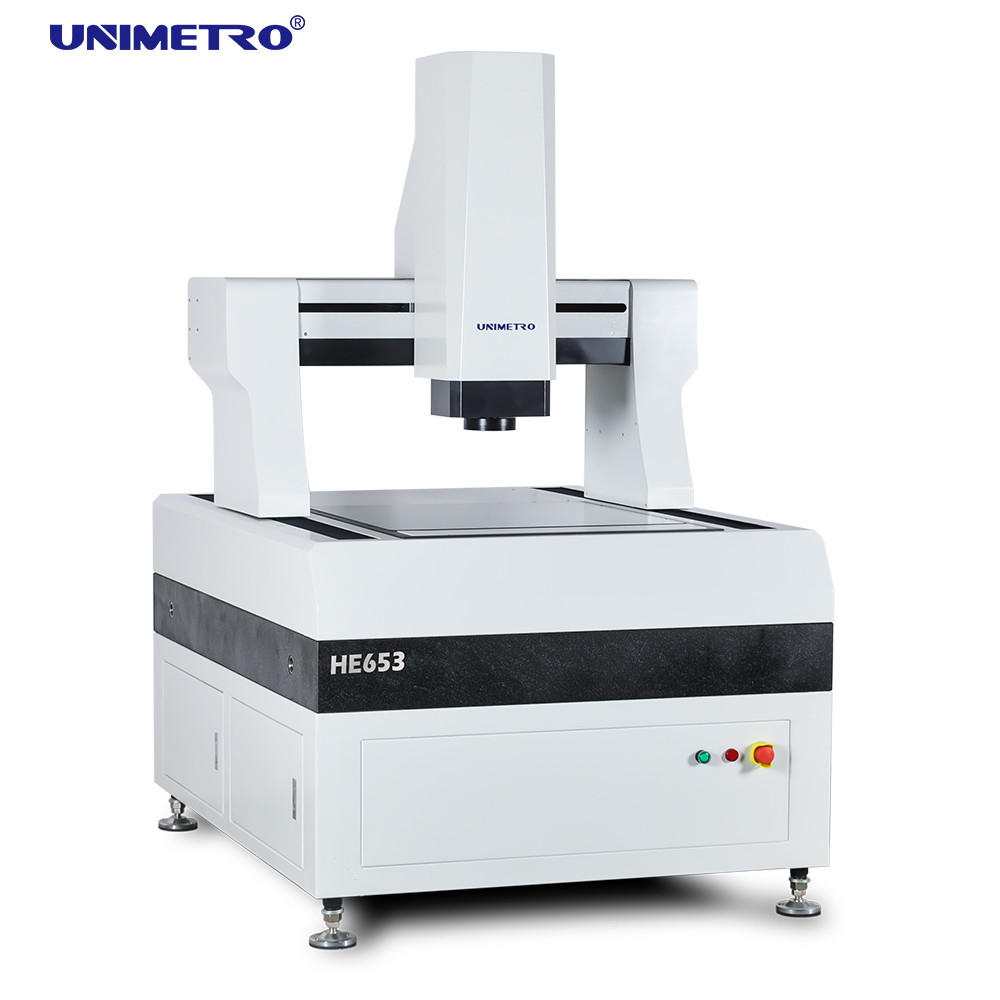

دستگاه اندازه گیری بینایی PCB Vision کامل با پروب لمسی 1

ویژگی های دستگاه اندازه گیری بینایی PCB:
>> ساختار دروازه ای متحرک و قطعه کار هنگام اندازه گیری ثابت می شود.
>> چهار محور CNC کنترل تمام اتوماتیک حلقه بسته، اندازه گیری تمام اتوماتیک.
>> پایه و تیر گرانیت درجه 000، پایدار و قابل اعتماد؛
>> خط کش توری باز با وضوح 0.1 um، دقت بالا و پایداری خوب.
>> ریل راهنمای خطی دقیق، بال اسکرو درجه آسیاب و سروو موتور پاناسونیک AC پایداری دقت موقعیت یابی سیستم حرکت دستگاه را تضمین می کند.
>> دوربین رنگی با وضوح بالا برای برآورده کردن الزامات مشاهده واضح و اندازه گیری پایدار.
>> لنز زوم خودکار پیوسته 6.5 برابر، زوم خودکار دقیق، اصلاح یک پیکسل کافی است.
>> منبع نور 8 منطقه ای LED 5 حلقه قابل برنامه ریزی و سیستم منبع نور کانتور LED موازی انتقال می تواند تنظیم روشنایی سطح 256 را هوشمندانه انجام دهد.
>> پروب تماس وارد شده برای انجام اندازه گیری سه بعدی پیکربندی شده است.
>> نرم افزار اندازه گیری خودکار تصویر Immeasuring4.2 با حقوق مالکیت مستقل به صورت استاندارد ارائه شده است که استفاده از آن قدرتمند و آسان است.

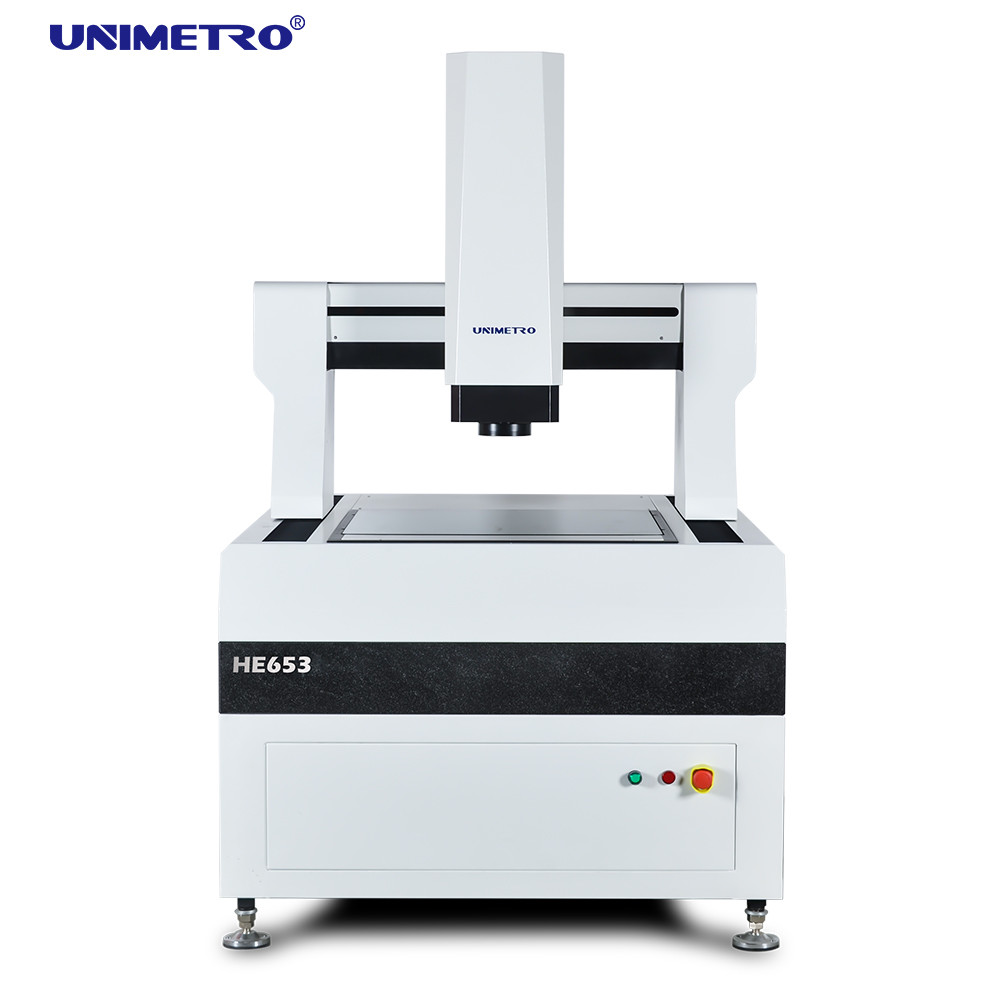

دستگاه اندازه گیری بینایی PCB Vision کامل با پروب لمسی 2

دستگاه اندازه گیری بینایی PCB ما دارای نرم افزار قدرتمندی برای پشتیبانی است.

با نرم‌افزار اندازه‌گیری کامپوزیت RationalVue با آرایه خارجی، سری ULTRA قادر به ارائه عملکرد اندازه‌گیری ترکیبی 2 بعدی/3 بعدی است.

رابط عملیاتی ساده و قابل درک، اندازه گیری را ساده تر و کارآمدتر می کند.

▶ اتوماتیکبرنامه اندازه گیری را می توان طوری تنظیم کرد که اندازه گیری دسته ای را به طور موثر و سریع انجام دهد.

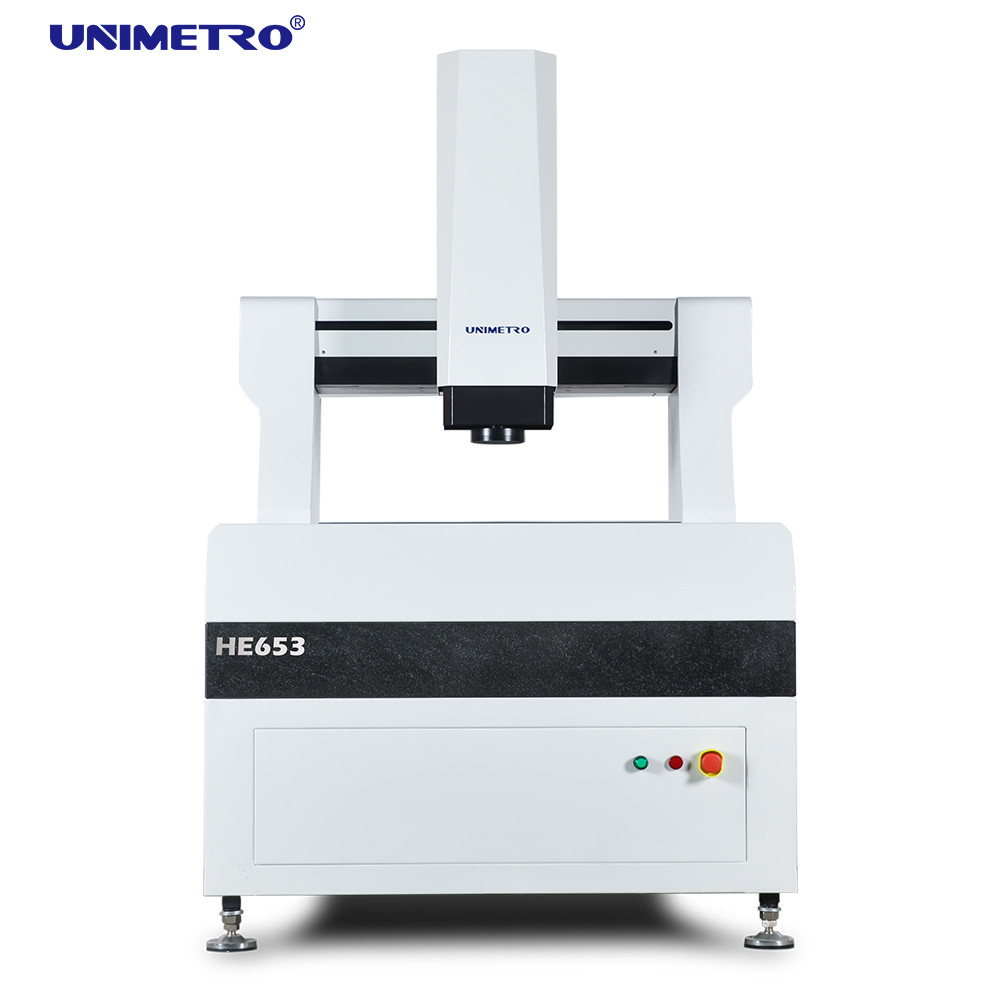

دستگاه اندازه گیری بینایی PCB Vision کامل با پروب لمسی 3



دستگاه اندازه گیری بینایی PCB ما جزئیات به صورت نمودار زیر است:



نام محصول سیستم های اندازه گیری بصری تمام اتوماتیک
مدل HE 652 HE862 HE1080 HE1210 HE1512 HE1812
سفر X,Y (میلی متر) 500*600 600*800 800*1000 1000*1200 1200*1500 1200*1800
سفر محور Z (mm) 200 (با توجه به نیاز مشتریان قابل افزایش است)
ظرفیت بار تقریبا35 کیلوگرم
ابعاد (میلی متر) 1700*1180*1750 1700*1280*1750 1900*1480*1750 2100*1680*1750 2500*1880*1750 2700*1880*1750
وزن (کیلوگرم) 1500 1800 2900 3200 4400 4800
وضوح 0.5μm (0.1μm برای گزینه)
دوربین دوربین دیجیتال 2M HD GIGA
لنز زوم لنز زوم خودکار حرفه ای بزرگنمایی لنز زوم: 1~10X
بزرگنمایی ویدیو 18 ~ 195X
(با توجه به مدل های مختلف دوربین انتخابی، بزرگنمایی آن تغییر می کند؛ بزرگنمایی واقعی تابع داده های اندازه گیری شده است)
FOV 8.1 ~ 1.3 میلی متر
(با توجه به طرح های مختلف تطبیق دوربین و لنز، میدان دید بر این اساس تغییر می کند و میدان دید واقعی تابع داده های اندازه گیری شده است)
دقت* ≤ (3+L/200)μm
روشنایی روشنایی سطح LED 5 حلقه 8 بخش قابل برنامه ریزی
(نور حلقه ای 40 بخش، نور هم محور، چراغ حلقه متحرک چند رنگ برای گزینه)
