کتابچه راهنمای عمل چشم انداز اندازه گیری ماشین 2D / 3D اندازه گیری با دقت بالا

اطلاعات پایه
محل منبع: چین
نام تجاری: UNIMETRO
گواهی: CE,ISO
شماره مدل: پایه ای
مقدار حداقل تعداد سفارش: 1
قیمت: Discussible
جزئیات بسته بندی: چوب مورد
زمان تحویل: 15 روز کار
شرایط پرداخت: T/T
قابلیت ارائه: مجموعه 30 در هر ماه
اطلاعات تکمیلی
نام محصول: دستگاه اندازه گیری بینایی محدوده اندازه گیری: 200*100*150 میلی متر
مرحله کار: 550*540*930 وزن: 140
عدسی شیئی: لنز زوم قطع شده دستی حالت حرکت محور: راهنمای محور X، Y، Z
بزرگنمایی: 18-188X دوربین: دوربین CCD رنگی درجه صنعتی
اندازه گیری وضوح: 0.5um (0.1um اختیاری) روشنایی: LED 8 بخش قابل برنامه ریزی، نور کانتور LED موازی
برجسته:

سیستم اندازه گیری بینایی

,

سیستم های اندازه گیری بینایی

,

ماشین اندازه گیری بینایی عملیات دستی


توضیحات محصول

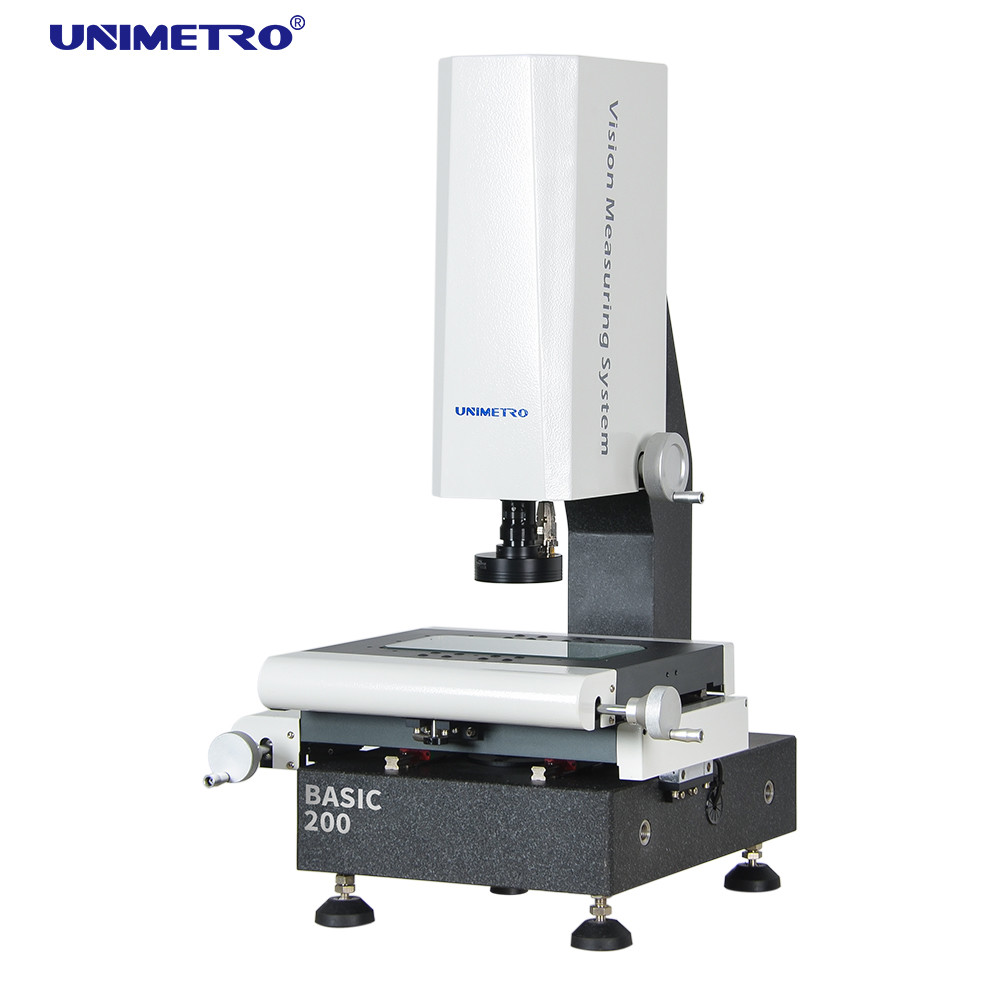

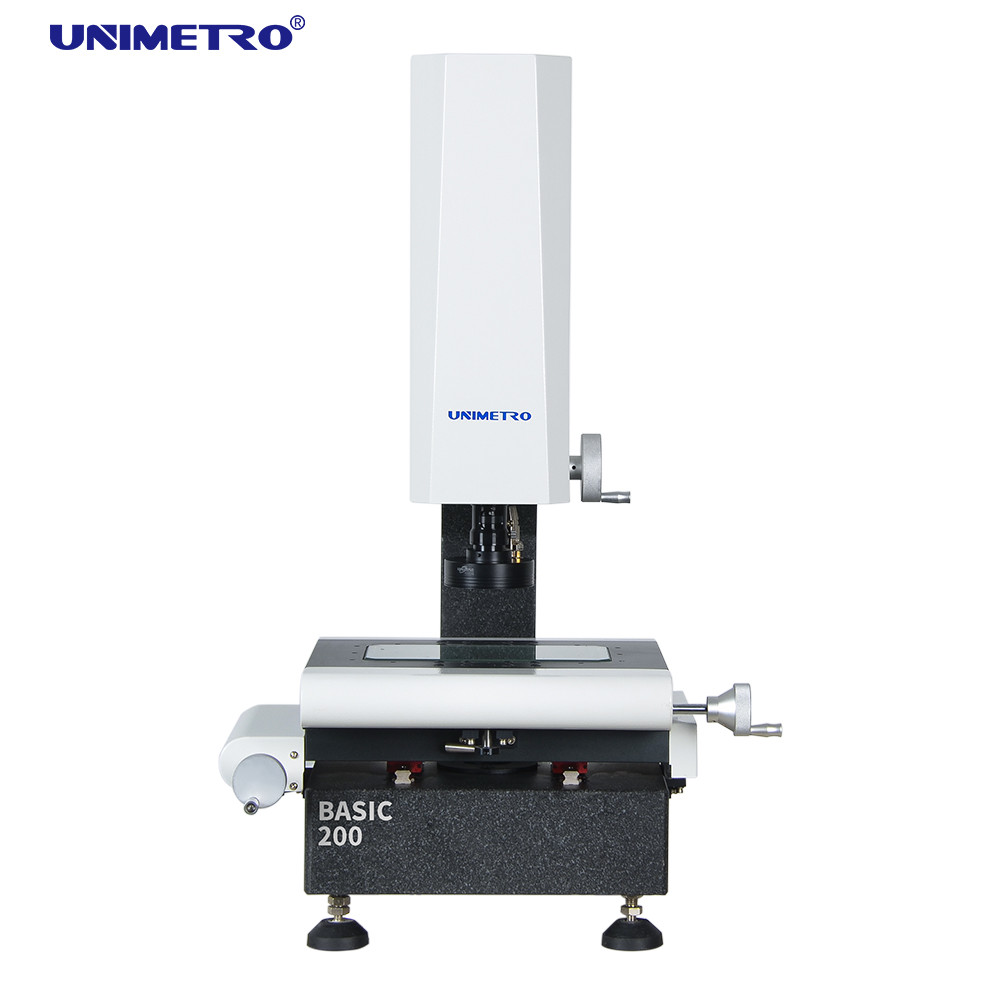

عملکرد دستی دستگاه اندازه گیری چشم انداز دو بعدی / سه بعدی با دقت بالا

◉ دستگاه اندازه گیری بینایی ابزاری است که برای اندازه گیری دقیق ابعاد فیزیکی، دقت تا سطح میکرون استفاده می شود، که یک ابزار اندازه گیری نوری با استفاده از دوربین برای گرفتن تصویر قطعه کار، تجزیه و تحلیل پیکسل تصویر و محاسبه ابعاد 2 بعدی با اندازه گیری است. نرم افزار.
◉ دستگاه اندازه گیری بینایی سری بیسیک توسط UNIMETRO طراحی و توسعه داده شده است، که یک مدل محبوب مناسب برای اکثر کاربردهای اندازه گیری ابعاد دو بعدی دقیق و کاربران نهایی از صنایع مختلف مانند قالب، الکترونیک، نیمه هادی، تزریق پلاستیک، محصولات 3C، پزشکی است. مراقبت، حمل و نقل هوایی ... و غیره. این ابزار مهمی است که در فرآیند کنترل کیفیت محصولات شما استفاده می شود، اطمینان از صحت ابعاد محصولات شما، محصولات شما را رقابتی تر می کند.
◉ VMM سری BASIC رایج ترین مدل برای اکثر کارخانه های تولید کننده قطعات دقیق است.برای کاربردهای اندازه گیری نمونه های کوچک مناسب است.کنترل دستی 3 محوره، با نرم افزار کاربر پسند، به اپراتور اجازه می دهد تا در زمان بسیار کوتاهی با استفاده از دستگاه مدیریت کند.



کتابچه راهنمای عمل چشم انداز اندازه گیری ماشین 2D / 3D اندازه گیری با دقت بالا 0 کتابچه راهنمای عمل چشم انداز اندازه گیری ماشین 2D / 3D اندازه گیری با دقت بالا 1 کتابچه راهنمای عمل چشم انداز اندازه گیری ماشین 2D / 3D اندازه گیری با دقت بالا 2



◉ استفاده از گرانیت با دقت و پایداری بالا به عنوان پایه و ستون دستگاه، با سنسور خطی 0.0005 میلی متری 3 محوره با وضوح بالا
----از عملکرد و دقت بالای هر دستگاه اطمینان حاصل کنید.
◉ با استفاده از راهنما خطی HIWIN و ریل راهنمای خطی با دقت بالا، با مرحله کار آلومینیومی و پردازش سطح آندایزینگ سخت.
---- عملکرد دینامیکی بالا و استفاده از چرخه عمر طولانی دستگاه را تضمین می کند.
◉ استفاده از یک جعبه کنترل هسته یکپارچه که توسط UNIMETRO برای مقیاس های خطی، کنترل نور و انتقال سیگنال پروب لمسی ایجاد شده است.
---- از سیم کشی و نگهداری آسان اطمینان حاصل کنید.پایداری دستگاه را به شدت افزایش می دهد.
◉ نور LED کانتور قابل برنامه ریزی با مسیر نور موازی، از تغییر شکل تصویر جلوگیری می کند.
---- دقت اندازه گیری را تضمین می کند.
◉ با 8 بخش کنترل نور حلقه LED، زاویه و روشنایی چندگانه را ارائه می دهد.
---- مناسب برای قطعات با شکل و مواد مختلف.
◉ پارامترهای روشنایی را می توان در برنامه اندازه گیری قطعه ثبت کرد، کاربران نیازی به تنظیم در طول فرآیند اندازه گیری ندارند.
---- استفاده دوستانه و راحت.

مولفه های

مدل بیسیک 200 بیسیک 300 بیسیک 400 بیسیک 500
ابعاد (mm) (L*W*H) 550*540*930 600*740*980 700*840*980 800*940*980
محدوده اندازه گیری (mm) (X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
دقت اندازه گیری (μm) 2.5 + L/100 2.5 + L/100 2.5 + L/100 3+L/100
تکرارپذیری (μm) 2.5 2.5 2.5 3
وزن (کیلوگرم) 140 کیلوگرم 190 کیلوگرم 240 کیلوگرم 290 کیلوگرم
تصویر و اندازه گیری CCD دوربین دیجیتال 1.2M پیکسل HD
لنز لنز زوم دستی 0.7-4.5X با سنسور بازخورد سیگنال بزرگنمایی
بزرگنمایی 18-195X (فقط برای مرجع. با دوربین و لنز متفاوت، بزرگنمایی متفاوت خواهد بود.)
میدان دید 8.1 ~ 1.3 میلی متر
فاصله کاری 80 میلی متر
وضوح مقیاس خطی 0.5 میکرومتر (0.1μm برای گزینه)
سیستم رانندگی کنترل دستی محور X، Y، Z
روشنایی نور حلقه ای LED قابل برنامه ریزی 4 بخش، نور کانتور LED موازی، نور حلقه LED 8 بخش، هم محور، برای گزینه

توابع نرم افزار

◉ فایل CAD را وارد کرده و اندازه گیری کنید
◉ آرایه قطعات و اندازه گیری ماکرو
◉ فوکوس خودکار و اندازه گیری ارتفاع
◉ عملکرد ناوبری به مکان یابی سریع کمک می کند
◉ عملکرد اندازه گیری هندسی قدرتمند
◉ گزارش داده های متعدد و عملکرد خروجی داده های گرافیکی


◉ برنامه کاربر انعطاف پذیر
◉ ایجاد عناصر مرجع
◉ عملکرد قدرتمند تشخیص لبه
◉ پشتیبانی از لوازم جانبی خارجی متعدد
◉ محاسبه خودکار تحمل هندسی عناصر
◉ اندازه گیری تولید پیچیده سریع و راحت



کتابچه راهنمای عمل چشم انداز اندازه گیری ماشین 2D / 3D اندازه گیری با دقت بالا 3





اطلاعات شرکت


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

مشتری و نماینده ما

Visual Measurement Machine
Visual Measurement Machine
سوالات متداول
Visual Measurement MachineQ1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
Visual Measurement MachineA1: ما یک کارخانه هستیم و سریعترین پاسخ را در 24 ساعت به شما می دهیم.
Visual Measurement MachineQ2: شرکت شما عمدتا در چه زمینه ای است؟
Visual Measurement MachineA2: ما عمدتاً دستگاه اندازه گیری Vision، دستگاه اندازه گیری مختصات، تجهیزات CMM و VMM و غیره را تولید می کنیم.
Visual Measurement MachineQ3: چگونه مشخصات مناسب را انتخاب کنیم؟
Visual Measurement MachineA3: تا زمانی که تنوع و اندازه محصول را به ما بگویید که باید اندازه گیری شود، تیم حرفه ای ما ابزار اندازه گیری با مشخصات مناسب را به شما توصیه می کند.
Visual Measurement MachineQ4: آیا خدمات سفارشی را قبول می کنید؟
Visual Measurement MachineA4: مطمئن باشید!ما می‌توانیم نه تنها ماشین‌های معمولی، بلکه ماشین‌های سفارشی‌شده برای نیازهای مشتری را نیز ارائه کنیم.
Visual Measurement MachineQ5: دوره گارانتی شما چقدر است؟
Visual Measurement MachineA5: دوره ضمانت محصول ما 1 سال است.کیفیت محصول ما بسیار پایدار است و ما داریم
در برخی از قطعات شکستنی بسیار بهبود یافته است.شما می توانید از کیفیت محصول ما مطمئن باشید.
