نام محصول: | دستگاه اندازه گیری کاتر فرز | محدوده اندازه گیری X: | 80 میلی متر |
---|---|---|---|
محدوده اندازه گیری Y: | 60 میلی متر | محدوده اندازه گیری Z: | 60 میلی متر |
حداکثر قطر ابزار: | 0 ~ 350 میلی متر | ||
برجسته: | دستگاه میکرو تست سختی,سختی تستر دیجیتال |
برنامه کاربردی محصول

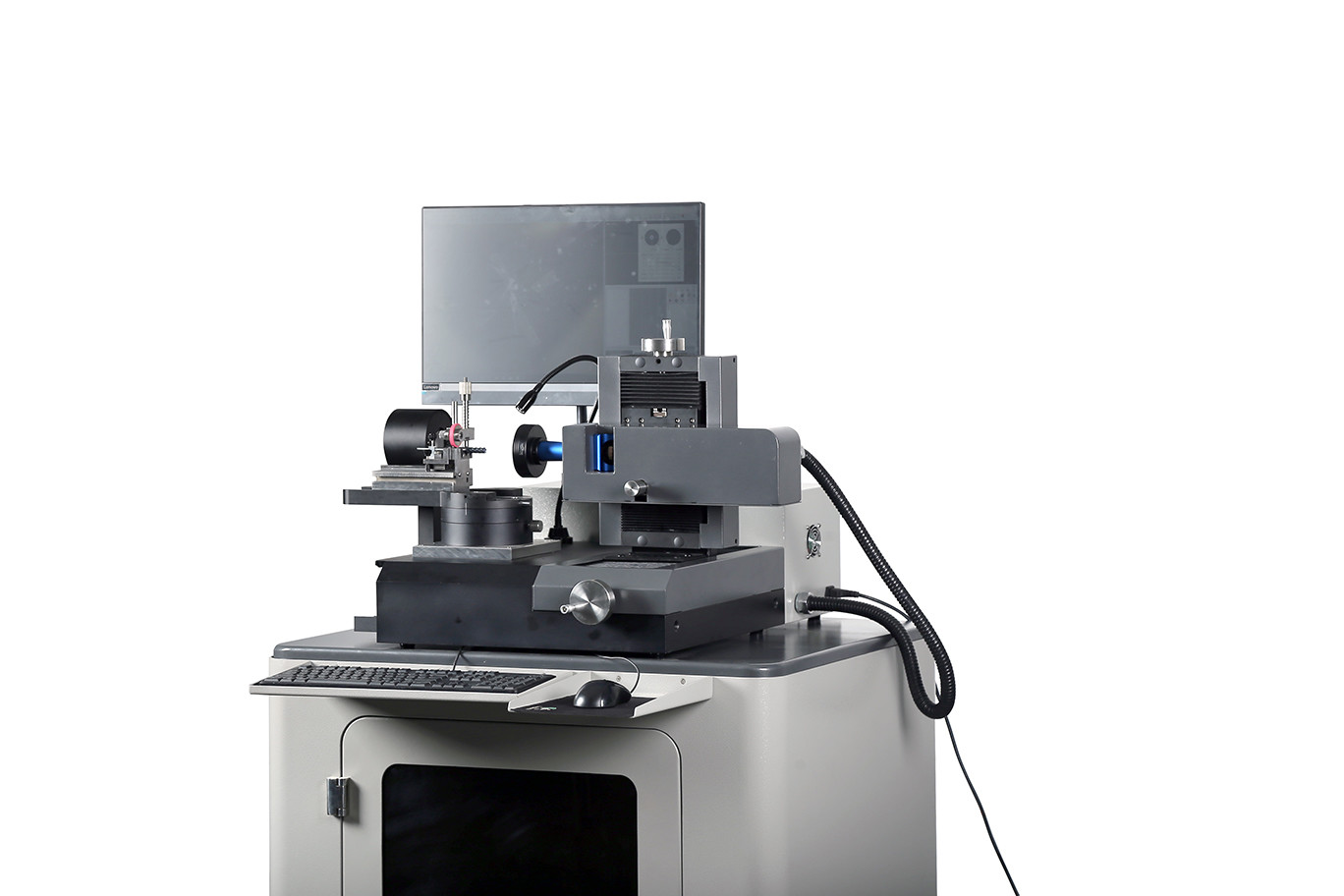

ماشین VMM ابزار UNIMETRO RANGER600 دستگاه اندازهگیری جهانی برای متهها، فرز برشها و شمارندهها و کانتر سینکها تحت سیستم روشنایی انعطافپذیر است.به لطف طراحی فشرده و پایداری عالی، RANGER600 را می توان در اتاق اندازه گیری، دریافت بازرسی یا مستقیماً در تولید استفاده کرد.سیستم بازرسی ابزار RANGER600 با نرم افزار اندازه گیری جهانی SMARTOOL پیکربندی شده است که آن را به بهترین ابزار برای انواع ابزارهای برش فلز تبدیل می کند، از بررسی سریع معیارهای منفرد، مانند کانتور یا زوایای بیرونی، تا کنترل کامل هندسه ابزار خاص. .کاربران می توانند به راحتی به یک فرآیند اندازه گیری PUT-MEASURE-ANALYSE با RANGER600 دست یابند.
طراحی پیشرفته
- طراحی ارگونومیک و ساختار محکم.
مولفه های
مشخصات سیستم اندازه گیری فرز برش | ||||||
سفر محور X |
80 میلی متر |
|||||
سفر محور Y |
60 میلی متر |
|||||
محدوده اندازه گیری محور Z |
60 میلی متر |
|||||
حداکثر قطر ابزار |
20 میلی متر (اختیاری 30 میلی متر) |
|||||
حداکثر طول ابزار |
200 میلی متر (اختیاری 350 میلی متر) |
|||||
فاصله کاری |
90 میلی متر |
|||||
لنز |
لنز زوم فرورفته 0.7X-4.5X |
|||||
دوربین |
دوربین 2M پیکسل HD / دوربین 5M پیکسل HD (Optionsl) |
|||||
وضوح مقیاس خطی |
0.0001 میلی متر |
|||||
بزرگنمایی |
12.6X-79.2X/25.2X-158.4X (اختیاری) |
|||||
میدان دید |
27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (اختیاری) |
|||||
دقت اندازه گیری |
X~Y، (2.5+L/100)μm،L طول اندازه گیری شده است |
|||||
کامپیوتر |
سیستم رایانه شخصی ALL-IN-ONE، سیستم عامل ویندوز 10، با مانیتور LCD 24 اینچی |
|||||
سیستم روشنایی |
8 بخش چراغ حلقه LED، نور کانتور و نور کمکی انعطاف پذیر، همه نرم افزار کنترل و قابل برنامه ریزی. |
|||||
فرمت ورودی |
فایل های DXF |
|||||
فرمت خروجی |
EXCEL، DXF |
امکانات
میز چرخشی RANGER600 برای مکانیابی سریعتر و دقیقتر زاویه ابزار در طول فرآیند اندازهگیری، 2 زاویه ثابت مکانیکی، 0 درجه و 90 درجه را ارائه میدهد.در موقعیت صفر درجه، کاربران میتوانند انتهای ابزار، انتهای ابزار - محور مرکزی، انتهای ابزار - زاویه جلو و غیره را اندازهگیری کنند و موقعیت 90 درجه برای زاویه هلیکس، زاویه جلو محوری، زاویه اول عقب، زاویه دوم عقب و کج شدن در دسترس است. زاویه لبه و غیره
در صورت نیاز به مکان زاویه دیگری، کاربران همچنین می توانند از رمزگذار دقیقی که در جدول چرخشی تعبیه شده است برای بدست آوردن استفاده کنند.زاویه خواندن در نرم افزار نمایش داده می شود.
عملکرد نرم افزار
راه حل اندازه گیری ابزارهای برش پیشرو
نرم افزار اندازه گیری ابزار برش SMARTOOL بر اساس فناوری اندازه گیری نوری و دیجیتال با دقت بالا توسعه یافته است، کار با آن آسان و شهودی است و الگوریتم های اندازه گیری و ارزیابی متعددی را به طور خاص برای ابزارهای تولید شده یا تیز شده در مشاغل سنگ زنی ارائه می دهد.
نماهای شارپ و با کنتراست بالا در تمام بزرگنمایی. همه بزرگنمایی کالیبره شده است. قابلیت اندازه گیری
سطح زوم بالا امکان تجزیه و تحلیل حتی کوچکترین جزئیات سطح یا بازرسی ریزابزارها را فراهم می کند.
رابط نرم افزاری بصری و با کارکرد آسان - برای کاربرد سریع و آسان اندازه گیری، تمام کلیدهای عملکرد و پانل عملیات گرافیکی هستند و عملکرد تشخیص خودکار لبه به حذف تفاوت نتایج اندازه گیری اپراتورهای مختلف کمک می کند.
سوئیچ رایگان بین نمای تصویر Obiect و نمای منحنی کانتور زمان واقعی - کاربران می توانند مشاهده و اندازه گیری حداکثر لبه های ابزار را در طول فرآیند چرخش دوامیکی انجام دهند. فرآیند کالیبراسیون و جبران پیشرفته - نرم افزار SMARTOOL عملکرد کالیبراسیون و جبران پیشرفته را ارائه می دهد. افزایش دقت اندازه گیری
زاویه محوری هلیکس زاویه جلوی اول زاویه عقب
انتهای ابزار انتهای ابزار - انتهای ابزار محور مرکزی - زاویه جلو
