| محل منبع: | دوگانگوان، چین |
|---|---|
| نام تجاری: | UNIMETRO |
| شماره مدل: | VMM |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | Discussible |
| جزئیات بسته بندی: | جعبه آلیاژ آلومینیوم |
| زمان تحویل: | 5 ~ 10 روز |
| شرایط پرداخت: | L / C ، T / T |
| قابلیت ارائه: | 100 |
| نام محصول: | کیت های ثابت CMM | Color: | Gold |
|---|---|---|---|
| مواد: | آلومینیوم 6061 | اندازه: | 114 / مجموعه |
| کاربرد: | الکترونیک، هوافضا، خودرو، پلاستیک یا مراقبت های پزشکی و غیره | ||
| برجسته: | دستگاه اندازه گیری بینایی,سیستم اندازه گیری بینایی,دستگاه اندازه گیری بینایی Al 6061 |
||
تجهیزات ماشین اندازه گیری چشم انداز VMM
VMM Vision Measurement Machine Fixtures VMM Fixtures Inspecture Fixtures
کاربرد
سری فیکسچرهای Flexfix به طور گسترده در صنایع مختلف مانند الکترونیک، هوافضا، خودرو، پلاستیک یا مراقبت های پزشکی استفاده می شود.قابل معرفی به تمامی سایزها و مدل های CMM و VMM.آنها ابزارهایی هستند که فرآیند اندازه گیری شما را انعطاف پذیر، تکرارپذیر و استاندارد می کنند.
وسایل VMM
برنامه دستگاه اندازه گیری بینایی همیشه با قطعات مختلف با اشکال یا مواد مختلف عرضه می شود.برخی حتی بدون هیچ صفحه مرجع موثری هستند که به درستی در صحنه کار قرار گیرند.ساخت وسایل خاص برای هر جزء باید با راندمان کم و هزینه بالا باشد.بنابراین ما کیت و صفحات پایه لوازم جانبی VMM سری Flexfix را توسعه داده‌ایم تا به کاربران در صرفه‌جویی در زمان و هزینه کمک کنیم، اما همچنین می‌توانیم در طول فرآیند اندازه‌گیری VMM به اتصال سریع و مطمئن دست پیدا کنیم.سری Flexfix به بهبود توان عملیاتی، تکرارپذیری و دقت فرآیند بازرسی با تنظیم سریع و قابل تکرار ثابت کمک می کند.
کیت فیکسچر VMM

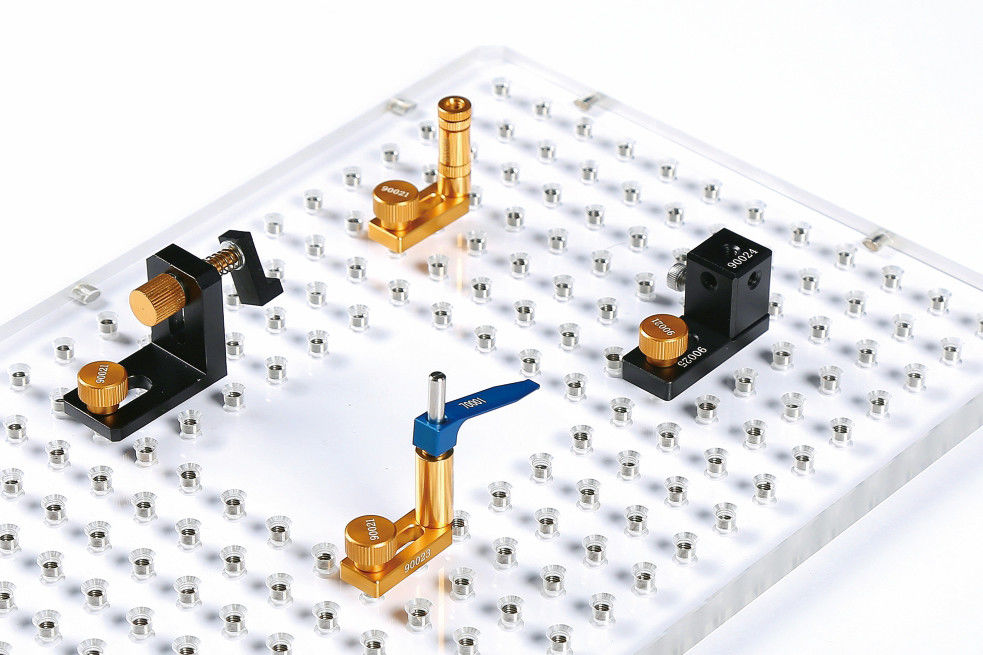

فیکسچرهای VMM سری Flexfix به عنوان یک کیت کامل قطعات طراحی شده اند.ما اکثر برنامه های اندازه گیری VMM را از تجربه خود از کاربران VMM مطالعه کرده ایم و برای توسعه اجزای کیت فیکسچر به انواع مختلف قطعات ارجاع داده ایم.این کیت شامل اجزای پشتیبانی، فشار دادن و نگه‌دارنده است که به کاربر اجازه می‌دهد تا به راحتی و بدون ابزار خاصی در صورت نیاز، نصب را مدیریت کند.صرف نظر از اشکال یا مواد، کاربر می تواند به راحتی راه حل ثابت را در طول فرآیند اندازه گیری پیدا کند.
اجزای کیت فیکسچر

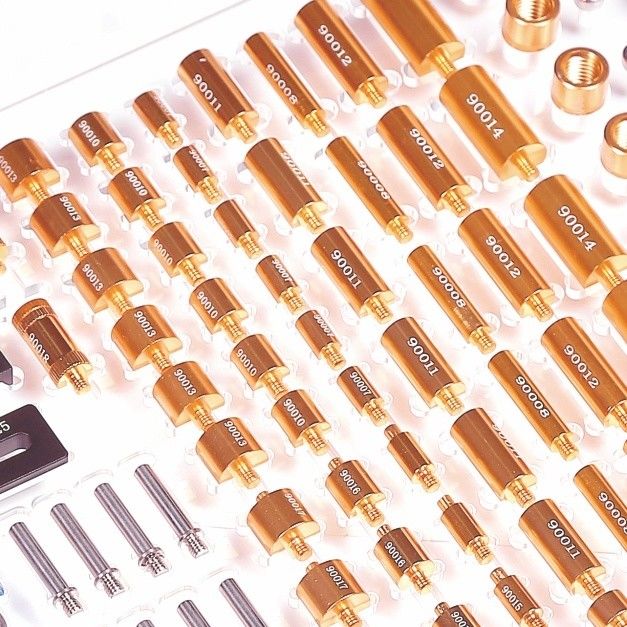

تمامی اجزا با فرآیند ساخت دقیق و با پوشش آنودایز ساخته می شوند.هر قسمت دارای کدگذاری علامت گذاری لیزری است، بنابراین تمام ترکیب اجزا می تواند برای بازرسی های بعدی قابل تکرار باشد.که به حذف تنوع قطعات یا عملگرهای مختلف و افزایش دقت اندازه گیری و تکرارپذیری کمک می کند.
صفحات پایه

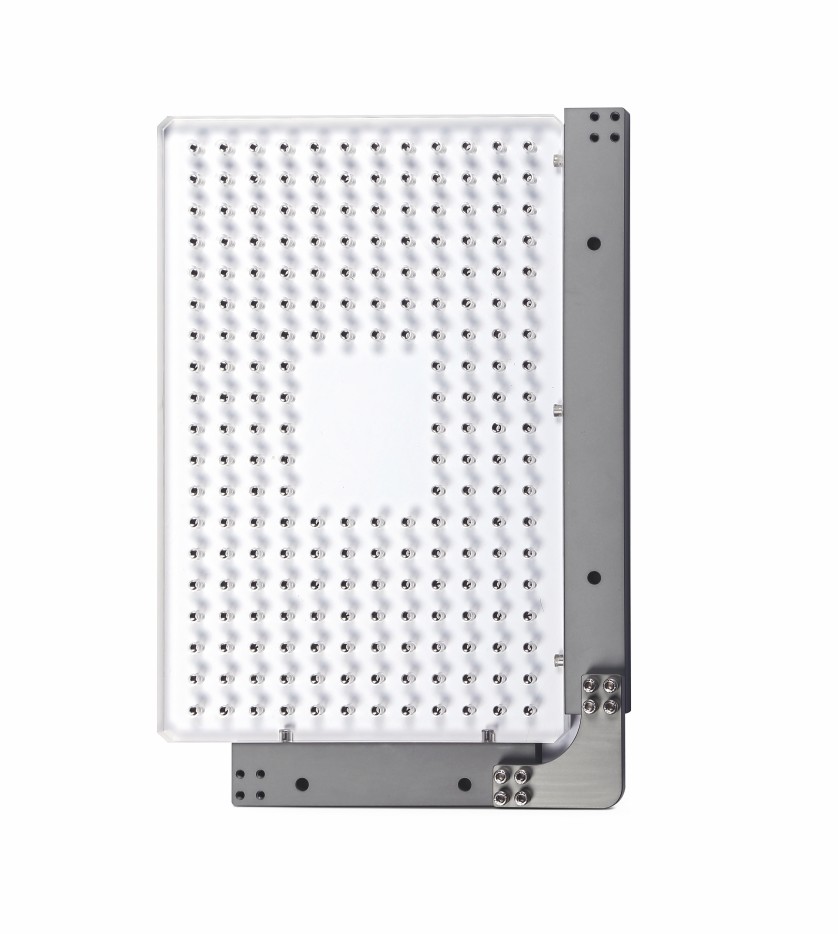

برای اندازه‌گیری VMM که در بیشتر شرایط به کاربرد اندازه‌گیری کانتور نیاز دارد، ما صفحه پایه فیکسچر VMM را با مواد اکریلیک با قابلیت عبور و صافی بالا ایجاد می‌کنیم که برای اطمینان از مسیر مستقیم نور از نور کانتور، دقت اندازه‌گیری اصلی دستگاه را حفظ می‌کند.
رزوه های پیچ فلزی M4 در داخل صفحه پایه نصب می شوند، قطعات را می توان محکم ثابت کرد و چرخه عمر صفحه پایه را بسیار افزایش داد.
همچنین یک گوشه نصب سریع مغناطیسی نوع L ارائه شده است، کاربر فقط نیاز به قرار دادن و اندازه گیری دارد که تا حد زیادی بازده اندازه گیری را افزایش می دهد.
300 * 200 میلی متر، موضوعات M4
400 * 300 میلی متر، موضوعات M4
300 * 300 میلی متر، موضوعات M4
400 * 400 میلی متر، موضوعات M4
اندازه های سفارشی

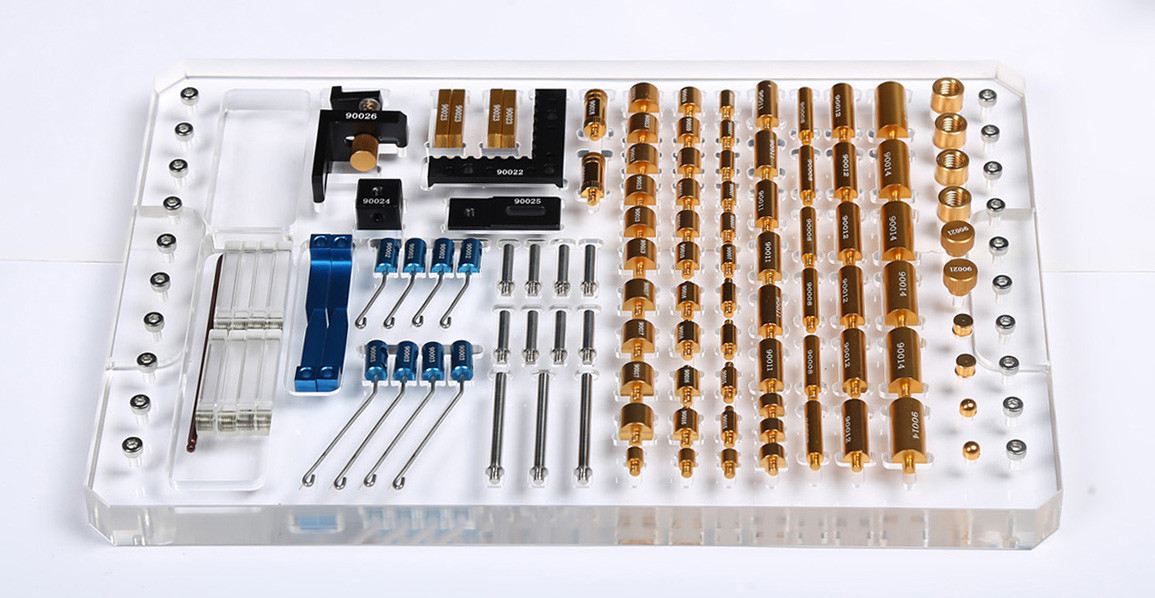

لیست اجزاء
|
مورد
|
علامت
|
تعداد
|
|
گیره کشش
|
90001
|
4
|
|
گیره کشش سیم کوتاه
|
90002
|
4
|
|
گیره کشش سیم بلند
|
90003
|
4
|
|
پشتیبانی از گیره کششی کوتاه
|
90004
|
8
|
|
پشتیبانی از گیره کشش طولانی
|
90005
|
3
|
|
استند آف 6*5 میلی متر
|
90006
|
3
|
|
استندوف 6*10 میلی متر
|
90007
|
6
|
|
استند آف 6*25 میلی متر
|
90008
|
6
|
|
استند آف 9*5 میلی متر
|
90009
|
3
|
|
استند آف 9*10 میلی متر
|
90010
|
6
|
|
استند آف 9*20 میلی متر
|
90011
|
6
|
|
استند آف 9*25 میلی متر
|
90012
|
6
|
|
استند آف 12*10 میلی متر
|
90013
|
6
|
|
استند آف 12*25 میلی متر
|
90014
|
6
|
|
6 * 10 میلی متر صاف ایستاده
|
90015
|
4
|
|
9 * 10 میلی متر ایستاده صاف
|
90016
|
4
|
|
12 * 10 میلی متر صاف ایستاده
|
90017
|
4
|
|
پایه قابل تنظیم 9 میلی متر
|
90018
|
2
|
|
توپ 6 میلی متری از نوع Standoff
|
90019
|
2
|
|
آداپتور چند جهتی
|
90020
|
2
|
|
پیچ اتصال کششی
|
90021
|
2
|
|
بلوک L
|
90022
|
1
|
|
اسلاید قابل تنظیم
|
90023
|
4
|
|
بلوک سوئیچینگ جهت
|
90024
|
1
|
|
پایه بلوک سوئیچینگ جهت
|
90025
|
1
|
|
پشتیبانی تنش
|
90026
|
1
|
|
آداپتور M4 به M8
|
90027
|
4
|
|
اسلاید قابل تنظیم شفاف
|
90028
|
8
|
|
پیچ راننده M3
|
90029
|
1
|
|
صفحه بسته بندی قطعات
|
|
|
|
پیچ M4*10 (20 عدد)
|
|
|
|
بسته بندی چمدان
|
|
