سیستم اندازه گیری بصری اتوماتیک متحرک رنگ چراغ حلقه سبک خطی اسلاید راه HD دوربین

سیستم اندازه گیری بصری اتوماتیک متحرک رنگ چراغ حلقه سبک خطی اسلاید راه HD دوربین

Automatic Vision Measurement System Movable Color LED Ring Light Linear Slide Way HD Camera
Automatic Vision Measurement System Movable Color LED Ring Light Linear Slide Way HD Camera

جزئیات محصول:

محل منبع: چین
نام تجاری: UNIMETRO
گواهی: CE,ISO
شماره مدل: فوق العاده

پرداخت:

مقدار حداقل تعداد سفارش: 1
قیمت: Discussible
جزئیات بسته بندی: چوب مورد
زمان تحویل: 5 کار روزها
شرایط پرداخت: T/T
قابلیت ارائه: 30 در ماه
مخاطب
توضیحات محصول جزئیات
نام محصول: سیستم اندازه گیری دید جنبش: X ، Y ، Z اتوماتیک
روشنایی: چراغ متحرک LED چراغ متحرک 40 بخش دوربین: دوربین CCD رنگی درجه صنعتی
وضوح مقیاس خطی: 0.1um فاصله کاری: 108 میلی متر
دقت: 2.5 + L / 200um تکرارپذیری: 2.5um
روشنایی: 8 سطح قابل برنامه ریزی نور سطح حلقه LED ،
برجسته:

vision measuring machine

,

vision measurement system

سیستم اندازه گیری بینایی اتوماتیک LED متحرک رنگی حلقه ای نور خطی Slide Way Slide دوربین HD



سری ULTRA Vision Measurement System یک دستگاه اندازه گیری بینایی کاملاً اتوماتیک با دقت بالا و قابل تنظیم برای اندازه گیری GD&T با کنترل موتور اتوماتیک سه محوره است.این دستگاه به فوکوس اتوماتیک ، کنترل خودکار روشنایی و حرکت خودکار پیکربندی سخت افزار و نرم افزار مجهز است تا اندازه گیری ابعاد خطی و هندسی را به سرعت و با دقت انجام دهد.

سیستم اندازه گیری بیناییمشخصات محصول:
details کنترل جزئیات کیفیت
1) پایه و ستون گرانیت ، پایداری عالی ؛
2) مرحله کار آلومینیوم ، کنترل حرکت را سریع واکنش داده و انعطاف پذیر کنید.
3) مرحله کار با اکسیداسیون سخت پردازش سطح ضد خراش ؛
4) استاندارد با راهنمای خطی دقیق ، پیچ توپ آسیاب و موتور سروو AC و غیره ، برای اطمینان از دقت و ثبات سیستم حرکت ؛
5) سیستم کنترل یکپارچه ، جاسازی شده با کنترل حرکت ، و تمام کنترل سیگنال به عنوان روشنایی و خواندن مقیاس خطی ، عملکرد دستگاه بسیار پایدار را تضمین می کند.

conf پیکربندی با عملکرد بالا
1) کنترل اتوماتیک CNC سه محور XYZ و موقعیت دقیق ؛
2) مقیاس خطی شیشه ای با دقت بالا برای اطمینان از صحت موقعیت و دقت اندازه گیری سیستم ؛
3) دوربین رنگی GIGA با وضوح بالا برای پاسخگویی به نیازهای مشاهده واضح و اندازه گیری دقیق ؛
4) لنز بزرگنمایی کلیک با وضوح بالا 6.5 برابر ، فقط دو برابر شدن دقیق و فقط یک بار تصحیح پیکسل.
5) با برنامه ریزی سطح 5 حلقه 8 بخشی LED Cold Illumination و کانتور LED روشنایی موازی و ساخته شده در تنظیم نور هوشمند ، می تواند به طور خودکار روشنایی را در 8 بخش کنترل کند و به صورت هوشمندانه 255 تنظیم سطح روشنایی را انجام دهد.

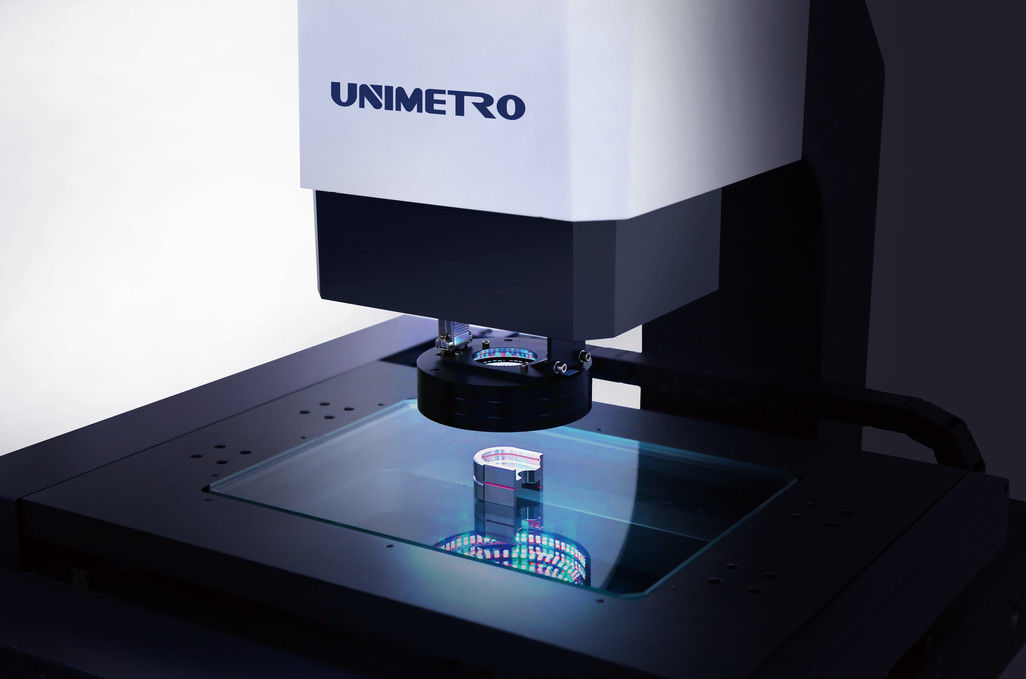

سیستم اندازه گیری بصری اتوماتیک متحرک رنگ چراغ حلقه سبک خطی اسلاید راه HD دوربین 0
software نرم افزار اندازه گیری کارآمد
1) با استفاده از نرم افزار اندازه گیری کامپوزیت External-Array RationalVue ، سری ULTRA قادر به ارائه عملکرد اندازه گیری کامپوزیت 2D / 3D قدرتمند است.
2) رابط کاربری ساده و آسان برای درک ، اندازه گیری را ساده و کارآمد می کند.
3) برنامه اندازه گیری خودکار را می توان تنظیم کرد که اندازه گیری دسته ای را به طور کارآمد و سریع انجام دهد.

◆ قابلیت انعطاف پذیری
1) انواع مختلفی از سنسورهای غیر تماسی و سیستم اتصال سریع برای گزینه وجود دارد که می تواند نیازهای اندازه گیری متفاوت از مشتریان مختلف را برآورده کند

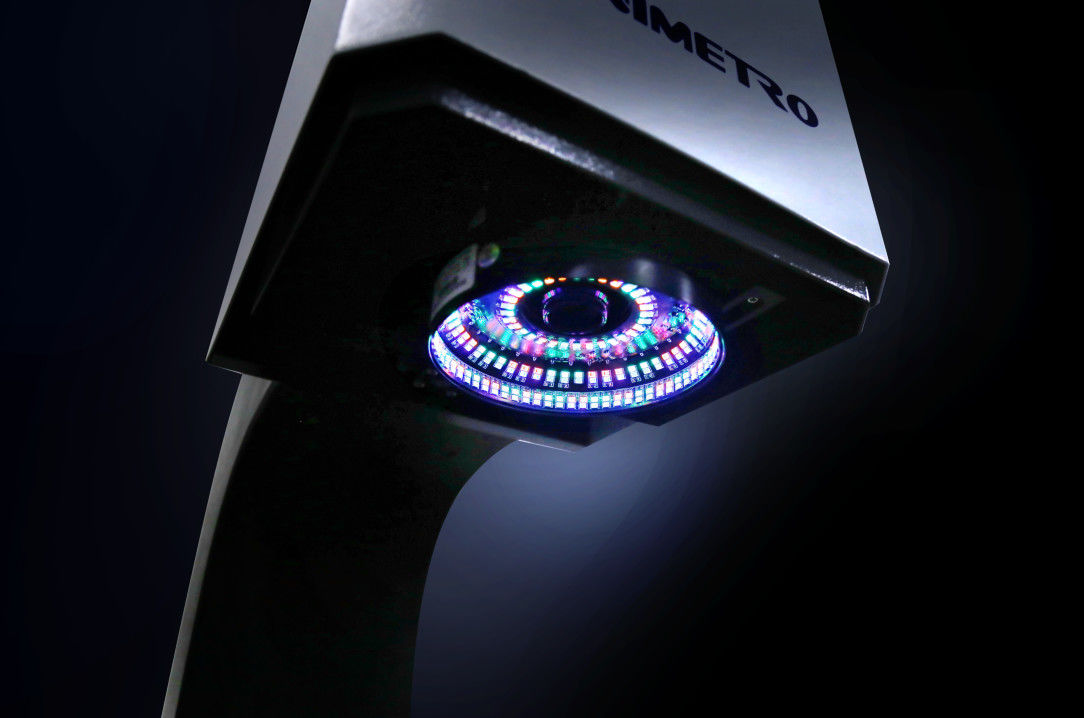

2) چراغ حلقه ای LED قابل حمل برای سری ULTRA موجود است که باعث انعطاف پذیری و قدرتمندتر شدن این سری در بخشهای مختلف با انواع مختلف مواد یا اشکال می شود ، کاربرد اندازه گیری قدرتمندتری را ارائه می دهد.
3) به لطف قابلیت انعطاف پذیری سری ULTRA ، با پروب لمسی ، سنسورهای اندازه گیری غیر تماسی و بازوی ربات سازگار است ، بهره وری اندازه گیری را بسیار بالا می برد.

محصول سیستم اندازه گیری بینایی پارامتر:

نام محصول سیستم اندازه گیری بینایی خودکار سری ULTRA
مدل ULTRA 300 ULTRA 400 ULTRA 500 ULTRA 600
محور X / Y سفر 300x200 میلی متر 400x300 میلی متر 500x400 میلی متر 600 * 500 میلی متر
محور Z سفر 200 میلی متر (با توجه به نیاز مشتری قابل افزایش است)
مقیاس خطی محور X / Y / Z-3 وضوح مقیاس خطی شیشه: 0.1um
حالت هدایت راهنمای دقیق خطی ، راهنمای کشویی دوتایی.
حالت کاربری کنترل کننده جوی استیک ، عملکرد ماوس ، برنامه تشخیص خودکار.
دقت محور XYZ: .52.5 + L / 200um
تکرارپذیری 2.5 پوند

ویدئو

سیستم

CCD دوربین CCD رنگی 1/3 "با کیفیت بالا
لنز

6.5X ادامه لنز بزرگنمایی را کلیک کنید.بزرگنمایی نوری: 0.7X-4.5X ؛

بزرگنمایی ویدئو: مانیتور 26X ~ 172X (مانیتور 21.5 ”)

زمینه ی

نمای (میلی متر)

(D * H * V)

بزرگنمایی 0.7X 1X 2.0X 3.0X 4X 4.5X
CCD 1/3 " 8.57x6.86x5.14 6.00x4.80x3.60 3.00x2.40x1.80 2.00x1.60x1.20 1.50x1.20x0.90 1.33x1.07x0.80

روشنایی

سیستم

کانتور روشنایی کانتور موازی LED
سطح 0 ~ 255 چراغ سطح قابل تنظیم 5 حلقه ای 8 تقسیم قابل تنظیم بدون مرحله
نرم افزار اندازه گیری نرم افزار اندازه گیری کاملاً خودکار UNIMETRO 2D
ظرفیت بار 25 کیلوگرم
محیط کار

دما 20 ℃ ± 2 ، محدوده رطوبت <2 ℃ / ساعت ،

رطوبت 30 ~ 80، ، ارتعاش <0.002g ، <15Hz

منبع تغذیه 220 ولت / 50 هرتز / 10 آمپر
Ddimension (W * D * H) 1600 * 780 * 1700 1750 * 920 * 1700 میلی متر 1900x1080x1700 میلی متر 1050 * 1280 * 1700 میلی متر
وزن خالص 380 کیلوگرم 450 کیلوگرم 600 کیلوگرم 800 کیلوگرم

* L اندازه گیری طول (میلی متر) است ، دقت مکانیکی محور Z و دقت تمرکز مربوط به سطح قطعه کار است.
* بزرگنمایی مقدار تقریبی است ، مربوط به بعد مانیتور و وضوح تصویر است.
* میدان دید (میلی متر) = (مورب * افقی * عمودی)
* هدف 0.5X یا 2X اختیاری است و بزرگنمایی تصویر را درک کنید: 13X ~ 86X یا 52X ~ 344X.



سیستم اندازه گیری بینایی توابع نرم افزار:

file پرونده CAD را وارد کنید و اندازه بگیرید
◉ آرایه و اندازه گیری ماکرو قطعات
focus فوکوس خودکار و اندازه گیری ارتفاع
function عملکرد پیمایش به مکان یابی سریع کمک می کند
measuring عملکرد اندازه گیری هندسی قدرتمند
reports گزارش های داده های متعدد و عملکرد خروجی داده های گرافیکی


user برنامه کاربر انعطاف پذیر
ایجاد عناصر مرجع
function عملکرد تشخیص لبه قدرتمند
پشتیبانی از چندین لوازم جانبی خارجی
calculation محاسبه خودکار تحمل هندسی عناصر
◉ اندازه گیری سریع و راحت تولید پیچیده

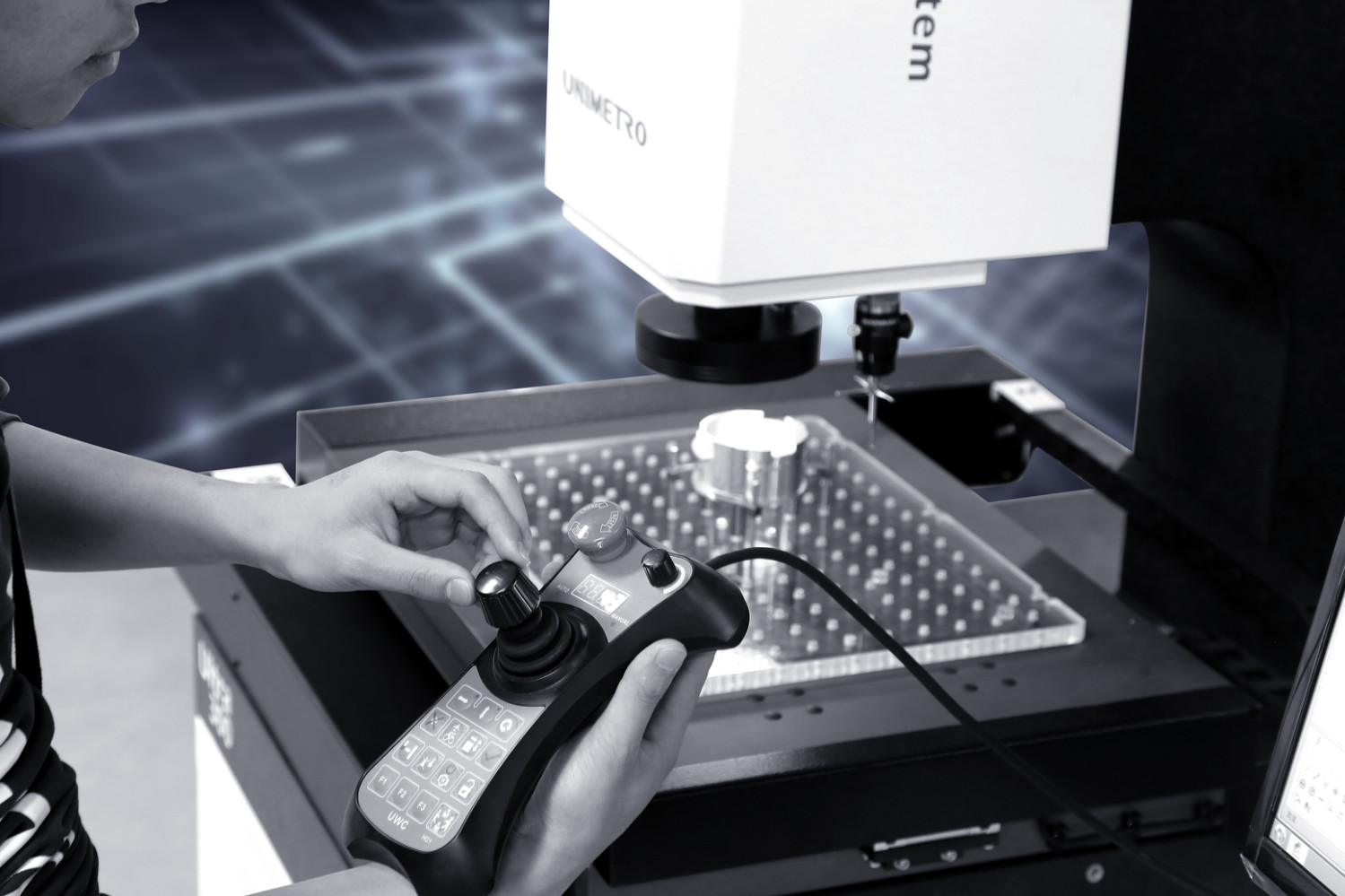

سیستم اندازه گیری بصری اتوماتیک متحرک رنگ چراغ حلقه سبک خطی اسلاید راه HD دوربین 1





اطلاعات شرکت:

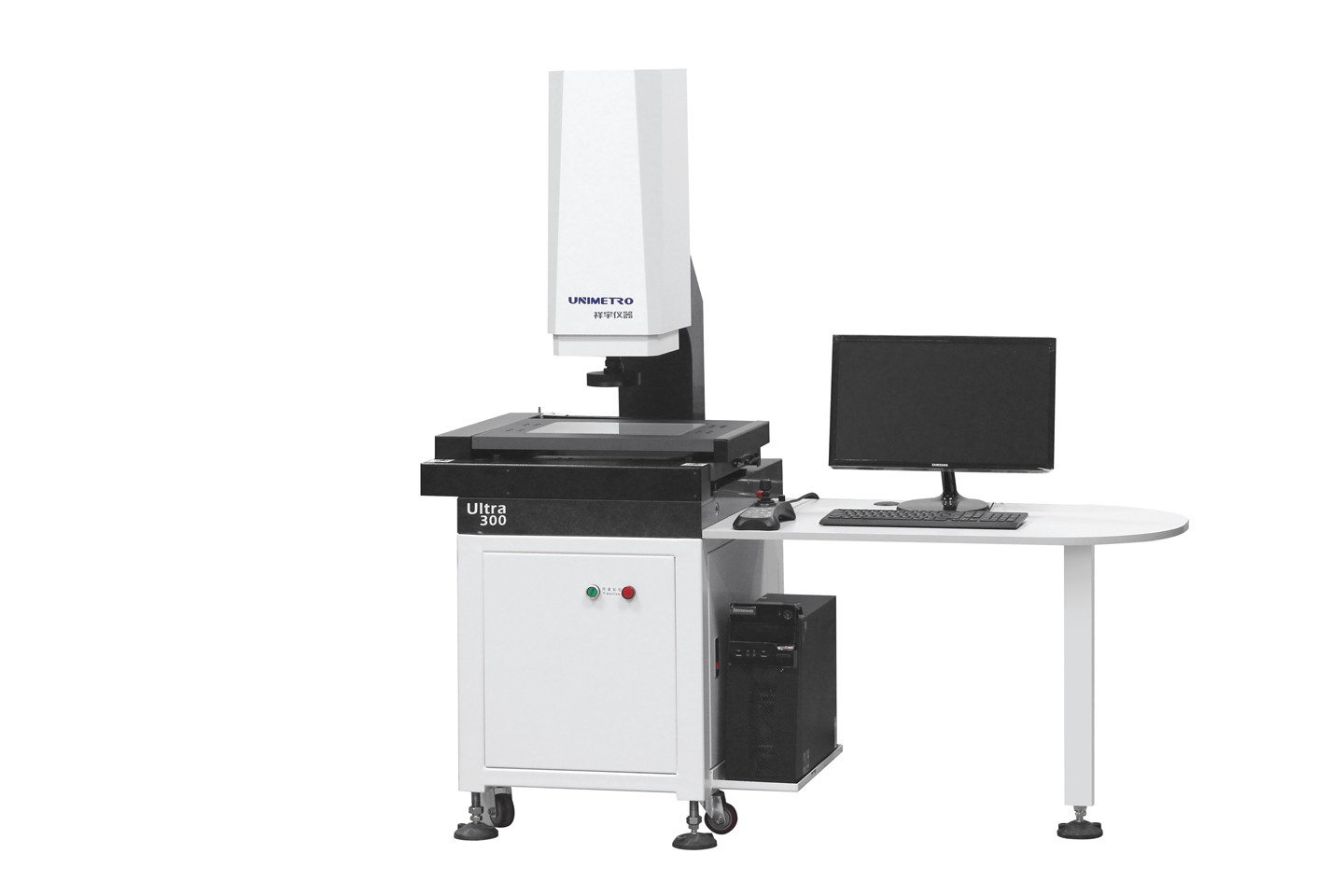

سیستم اندازه گیری بصری اتوماتیک متحرک رنگ چراغ حلقه سبک خطی اسلاید راه HD دوربین 2



مزیت ما

10 سال تجربه:
UNIMETRO سازنده حرفه ای مترولوژی با بیش از 10 سال تجربه است.ما روی سطح بالایی از اندازه گیری متمرکز هستیم
محصولات ، راه حل های اندازه گیری دقیق با دقت بالا را برای مشتریان ارائه می دهد.

خط تولید ما:
به جز ابزار اندازه گیری دقیق به عنوان دستگاه اندازه گیری دید ، مختصات دستگاه اندازه گیری و مشخصات
پروژکتورها ، خط تولید ما همچنین شامل اجزای اصلی برای اندازه گیری نوری ، مانند کنترل کننده های سبد VMM ، لنز ، سیستم دوربین ، مقیاس های خطی ، تجهیزات VMM و CMM ، سیستم روشنایی و غیره است.

خدمات مشتری:
ما تیم متخصصی در صنعت اندازه گیری داریم و توانایی ارائه راه حل های اندازه گیری انعطاف پذیر به مشتریان خود را داریم
فروشندگان. بیشتر محصولات Unimetro توسعه مستقلی هستند و مفهوم طراحی ما پایدار و مدولار است ، که
خدمات پس از فروش را به حداقل برسانید.این به شرکای ما کمک می کند تا جزئیات و فروش محصولات را با حداقل هزینه کار مدیریت کنند
و هزینه آموزش کارکنان.




Unimetro در هر مرحله از فرآیند کسب و کار از جمله طراحی ، ساخت ، نصب و خدمات پس از فروش تمرکز دارد.
خدمات و راهنمایی در محل:
* 24 ساعت آنلاین از طریق تلفن ، ایمیل ، whatsup ، اسکایپ ، یوتیوب ، فیس بوک ... و غیره
* سهام نقطه ، تحویل سریع
* خدمات پس از فروش
1 سال خدمات گارانتی و ارتقا software نرم افزار تست رایگان.
آموزش فنی برای مهندسین فنی.
راه حل های تطبیق تست ارائه دهید.
تجهیزات نصب سایت و دستورالعمل استفاده

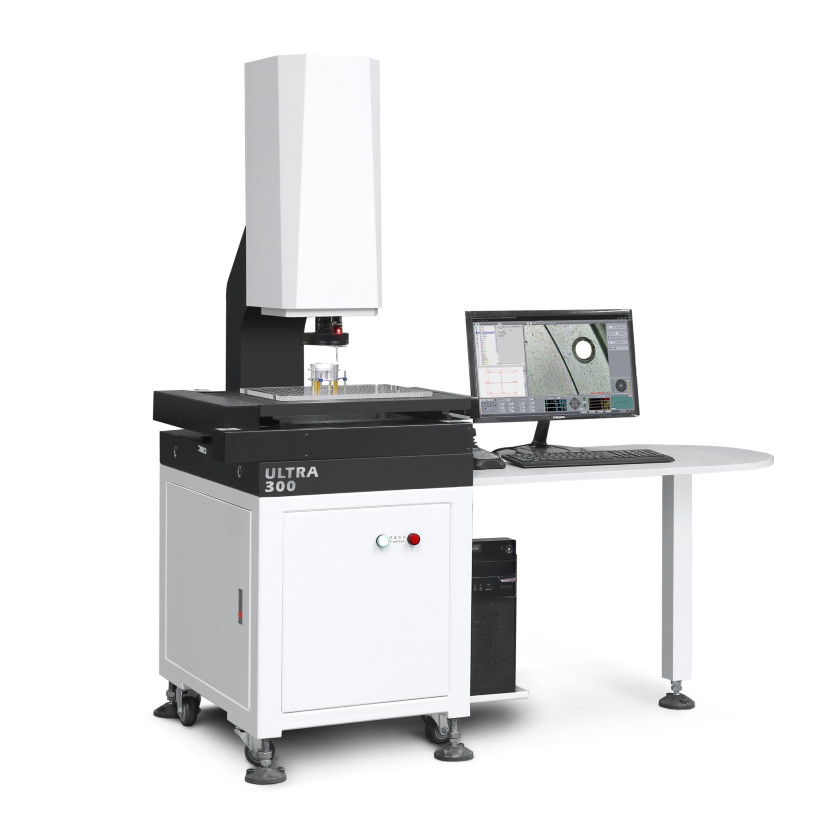

سیستم اندازه گیری بصری اتوماتیک متحرک رنگ چراغ حلقه سبک خطی اسلاید راه HD دوربین 3
