مواد مرحله کار: | آلومینیوم | کنترل حرکت: | محور Z موتوردار با نرم افزار/صفحه کلید/ کنترل MPG |
---|---|---|---|
اندازه گیری وضوح: | 0.1 میلی متر | دقت اندازه گیری: | 2.5+ L/200 |
دوربین: | دوربین HD 1.2M پیکسل | فاصله کاری: | 108 میلی متر |
برجسته: | دستگاه اندازه گیری بینایی,سیستم اندازه گیری بینایی,دستگاه اندازه گیری بصری فوکوس خودکار |
توضیحات محصول

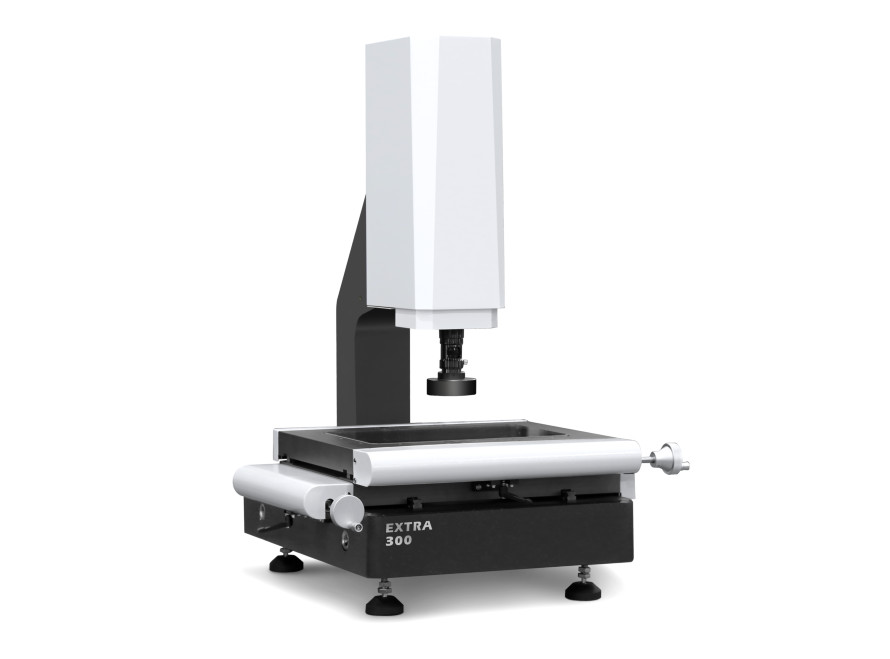

دستگاه اندازهگیری بینایی نیمه خودکار سری EXTRA عملکرد اندازهگیری و تجربه کاربری بیشتری را نسبت به محصولات اندازهگیری بینایی معمولی برای مشتریان فراهم میکند.ما از طراحی سبک وزن بر روی قاب دستگاه استفاده می کنیم، ساختار را باریک تر می کند، اما استحکام و ثبات بالا را حفظ می کند، به کاربران اجازه می دهد حداکثر محدوده اندازه گیری را در کوچکترین فضا به دست آورند.
سری EXTRA از روش کشویی خطی با دقت بالا استفاده می کند، که کاملاً متفاوت از روش متقاطع استفاده شده برای سایر VMM های دستی است، انتقال بسیار پایدارتر و دقیق تر مرحله کار را تضمین می کند، همچنین خطر بالقوه کوتاه شدن محدوده سفر را که هزینه دارد، از بین می برد. توسط راه اسلاید متقاطع.با کار با نرم افزار اندازه گیری سه بعدی حرفه ای UNIMETRO، سری EXTRA VMM عملکرد اندازه گیری سه بعدی قوی را ارائه می دهد که به یک دستگاه اندازه گیری ترکیبی 2 بعدی/3 بعدی قدرتمند با قیمت بسیار مناسب تبدیل می شود.
تصاویر جزئیات
محور X محور Y
فاصله متحرک محور X، Y و نمای بالا
دوربین HD و لنز با وضوح بالا
با ترکیبی از دوربین 1.2M پیکسل HD و وضوح بالا
کاربرد گسترده تر

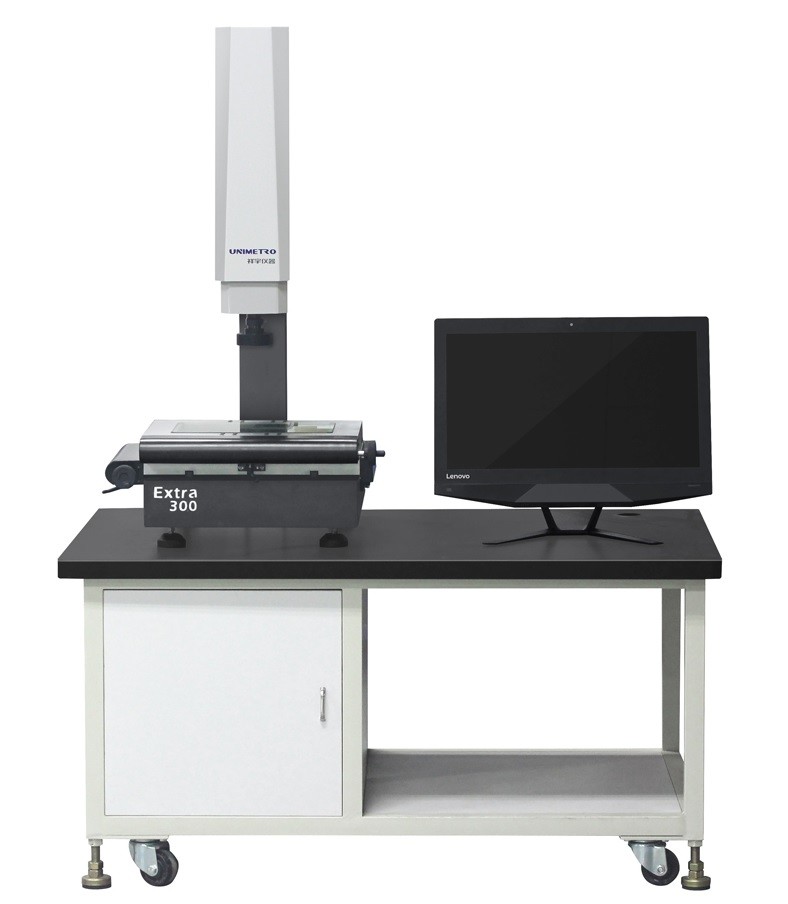

به لطف طراحی ساختار سبک وزن، دستگاه اندازه گیری بینایی سری EXTRA محدوده کاربرد بسیار گسترده تری را ارائه می دهد.سری EXTRA میتواند در آزمایشگاهها، اتاقهای QC، حتی مرکز تحقیق و توسعه که واقعاً فضای محدودی به عنوان یک دستگاه اندازهگیری دقیق روی میز دارد، استفاده شود.در عین حال، دقت اندازهگیری فوقالعاده سری EXTRA آن را با نیازهای اندازهگیری دقیق سازگارتر میکند.این یک دستگاه اندازه گیری قدرتمند برای فلزات، الکترونیک، محصولات 3C، PCB یا صنایع پلاستیک و غیره است.
مولفه های
مدل | EXTRA 200 | EXTRA 300 | EXTRA 400 | EXTRA 500 | |
ابعاد (mm) (L*W*H) | 500*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
محدوده اندازه گیری (mm) (X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
دقت اندازه گیری (μm) | 2.5 + L/100 | 2.5 + L/100 | 2.5 + L/100 | 3+L/100 | |
تکرارپذیری (μm) | 2.5 | 2.5 | 2.5 | 3 | |
وزن (کیلوگرم) | 140 کیلوگرم | 190 کیلوگرم | 240 کیلوگرم | 290 کیلوگرم | |
تصویر و اندازه گیری | CCD | 200 میلی متر (با توجه به نیاز مشتریان قابل افزایش است) | |||
لنز | لنز زوم دستی فرورفته 0.7-4.5X/عدسی زوم خودکار 1-10X | ||||
بزرگنمایی | 18-195X (فقط برای مرجع. با دوربین و لنز متفاوت، بزرگنمایی متفاوت خواهد بود.) | ||||
میدان دید | 8.1 ~ 1.3 میلی متر | ||||
فاصله کاری | 108 میلی متر | ||||
وضوح مقیاس خطی | 0.5 میکرومتر (0.1μm برای گزینه) | ||||
سیستم رانندگی | کنترل دستی محور X، Y، کنترل CNC حلقه بسته محور Z و عملکرد AUTU FOCUS موجود است | ||||

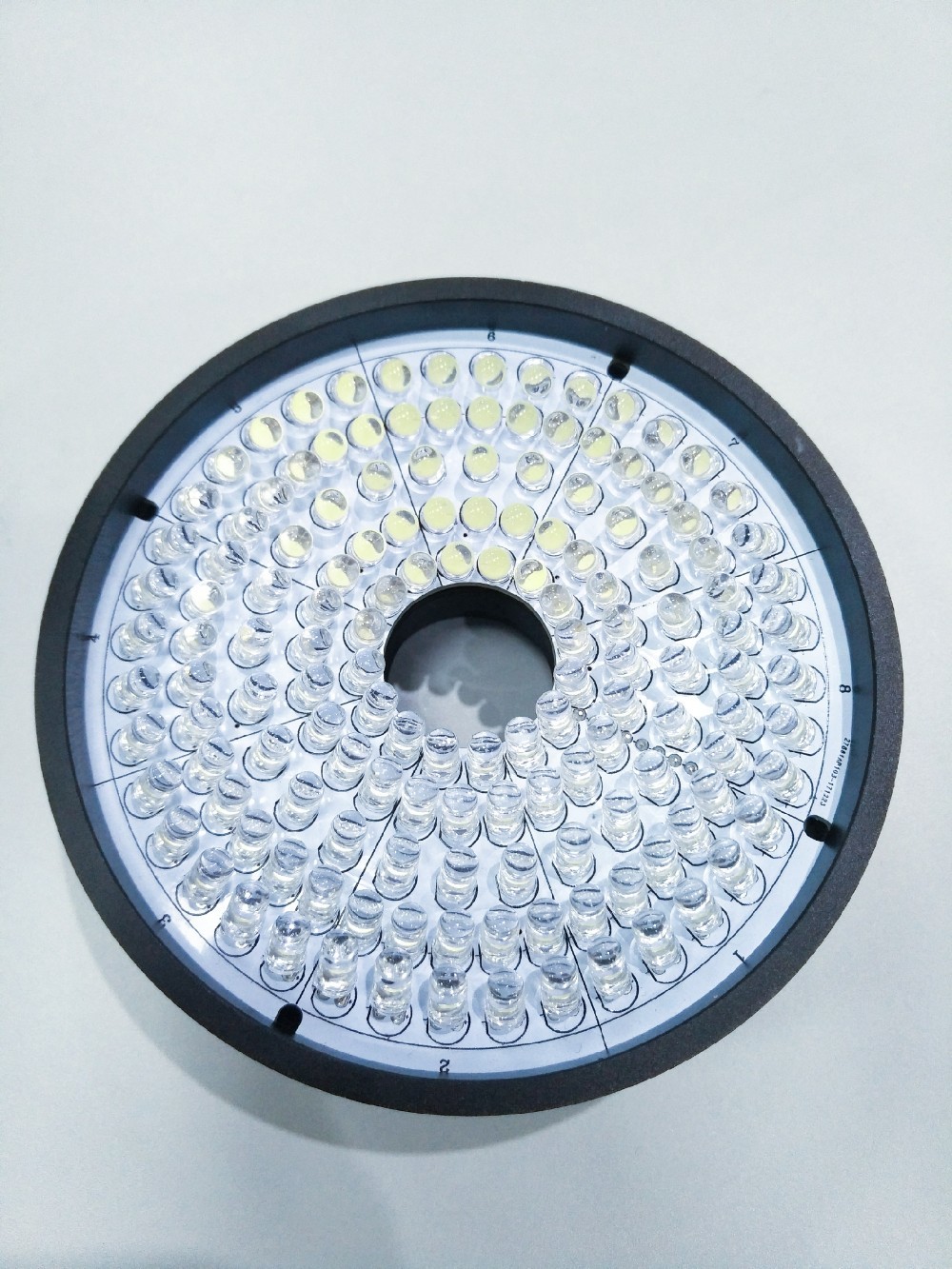

روشنایی | نور حلقه ای LED قابل برنامه ریزی 4 بخش، نور کانتور LED موازی، نور حلقه LED 8 بخش، هم محور، برای گزینه |

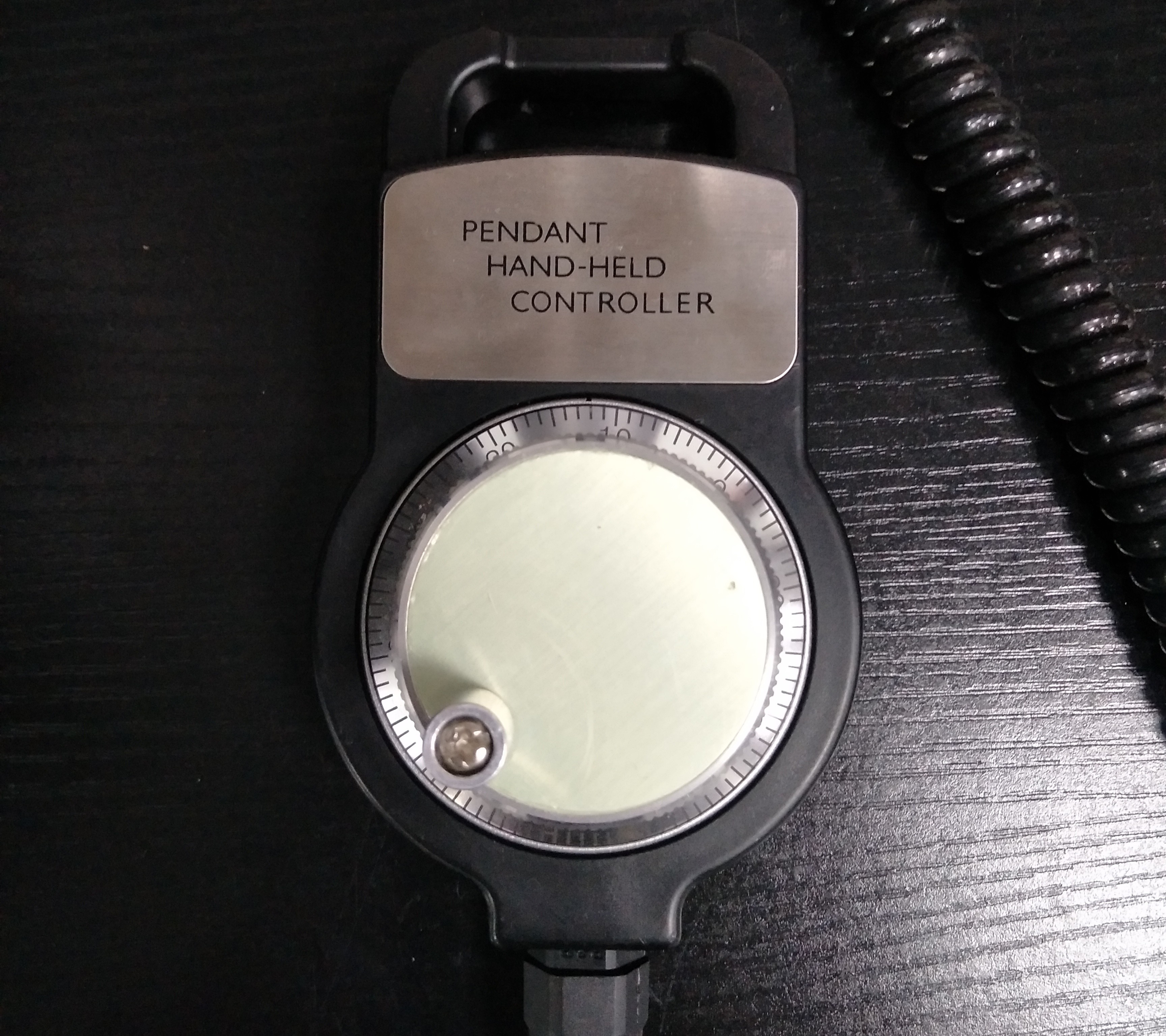

کنترل MPG

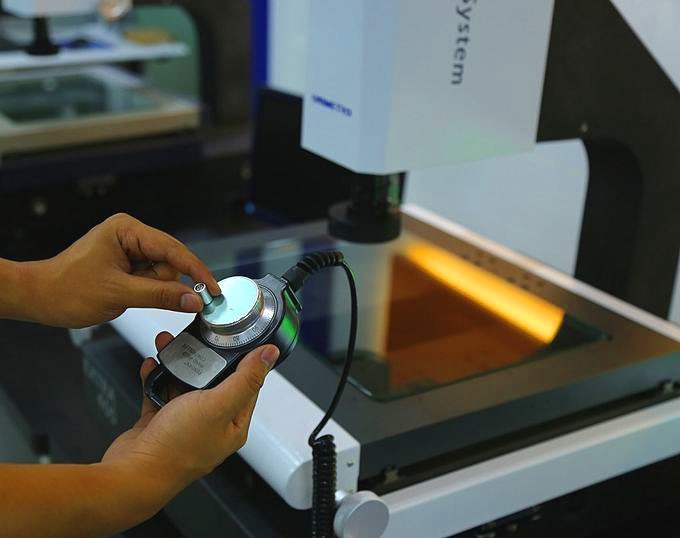

برای کنترل دقیق تر حرکت در طول فرآیند فوکوس، فناوری مولد پالس دستی MPG را در سری EXTRA معرفی می کنیم.MPG معمولاً در ماشینابزار استفاده میشود که کنترل حرکتی درجه یک را ارائه میدهد.کنترل MPG بهترین تجربه را در طول فرآیند اندازه گیری و فوکوس به کاربران می دهد.
