دستگاه اندازه گیری مختصات الکترونیکی 3D / Bridge - تجهیزات اندازه گیری CMM نوع

شرح

طرح فنی نوع FLY
UCC+ Visual DMIS CNC CAD+ PH10T+TP20

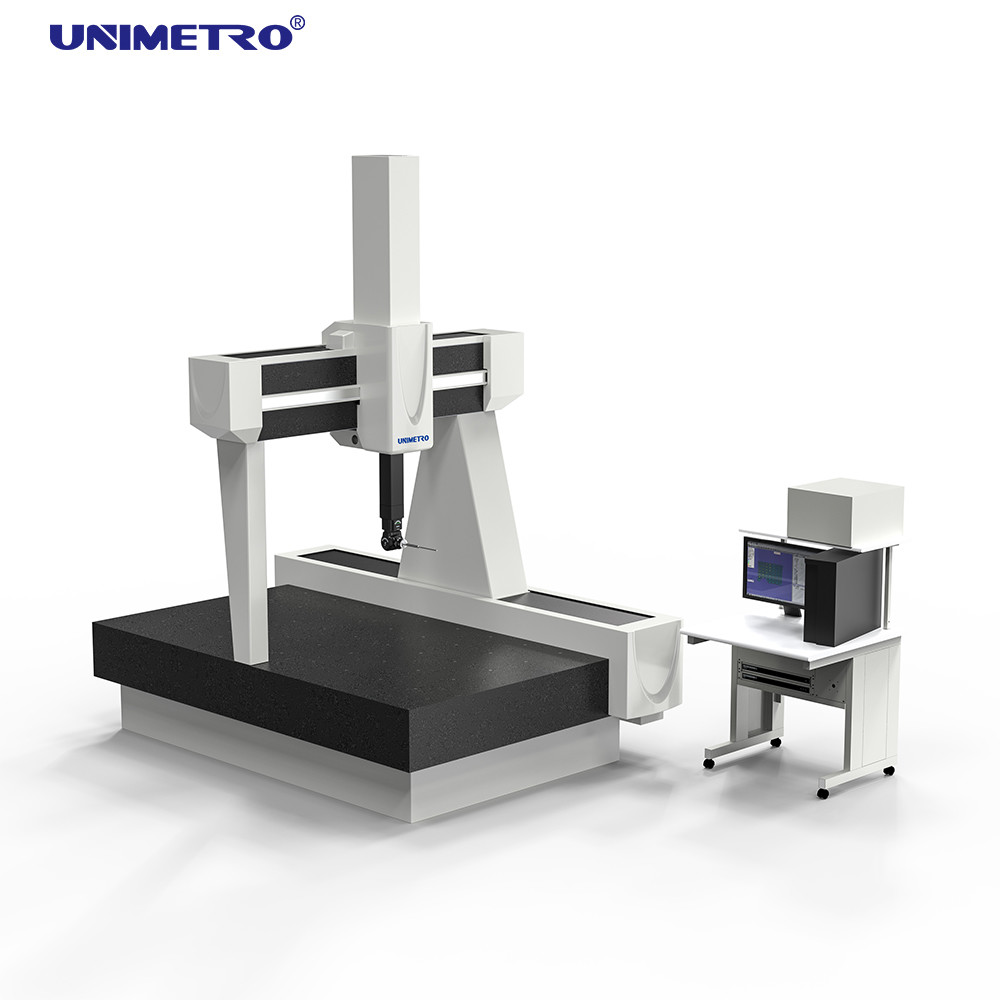

سری FLY یک دستگاه اندازه گیری مختصات تمام اتوماتیک متحرک دروازه ای است که توسط شرکت ما تولید می شود.دارای ویژگی های عملکرد قدرتمند، عملکرد پایدار، دقت بالا، عملیات ساده، سریع و کارآمد، تعمیر و نگهداری راحت و غیره است.به خصوص سیستم کنترل و عملکردهای نرم افزاری آن از سطح پیشرفته ای در دنیا برخوردار است.این سری در مقایسه با سری های دیگر محصولات دارای ویژگی های ساختار ساده، ظرفیت باربری قوی، فضای باز برای قرار دادن قطعه کار و بارگیری و تخلیه راحت می باشد.

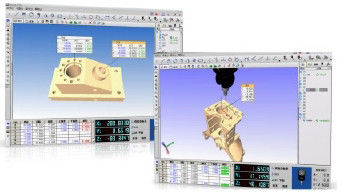

● Visual DMIS CNC CAD + مجموعه ای از نرم افزارهای اندازه گیری.
نرم افزار Visual DMIS CNC CAD + نرم افزاری است که توسط موسسه فناوری فیزیکی آلمان (PTB) تایید شده است.توانایی بیان زبان چینی و انگلیسی را دارد.این فناوری پیشرفته، عملکرد عالی، عملکرد پایدار، ضمانت اندازه گیری عملیات ساده و راحت را در اختیار کاربران قرار می دهد.
● میزبان
مواد و اجزای اصلی: پلت فرم گرانیت با کیفیت بالا درجه 00 و ریل راهنمای سه محوره، ستون آلیاژ آلومینیوم هواپیما پردازش ریخته گری دقیق، گریتینگ با دقت بالا RENISHAW، سیستم اندازه گیری طول سر خواندن، فیلتر هوای دقیق SMC و دستگاه کنترل تشخیص خودکار، سروو موتور DC برند معروف بین المللی وارداتی، اتصال لوله تراشه FESTO آلمان، بلبرینگ هوا با کیفیت بالا، سیستم فنری غیرخطی لوازم جانبی وارداتی آلمان، تسمه سنکرون گیت (GATES) با کارایی بالا، بلبرینگ های دقیق وارداتی از ایالات متحده ، پرداخت صنعتی وارداتی درجه پیشرفته خودرو و غیره.
● سیستم کنترل
سیستم کنترل UCC RENISHAW (شکل 4) یک سیستم CNC است که به طور ویژه برای CNC CMM طراحی و ساخته شده است.سیستم کنترل اصل جداسازی لایه کنترل و لایه کاربردی را اتخاذ می کند که پایه محکمی برای دقت، دقت و کارایی بالای CMM فراهم می کند.سیستم کنترل از رابط اترنت و ارتباطات کامپیوتری استفاده می کند، نیازی به گسترش هیچ رابط ارتباطی کامپیوتری ندارد، همچنین اتصالات خارجی غیر ضروری را کاهش می دهد و قابلیت اطمینان بالای سیستم را تضمین می کند.

مشخصات
