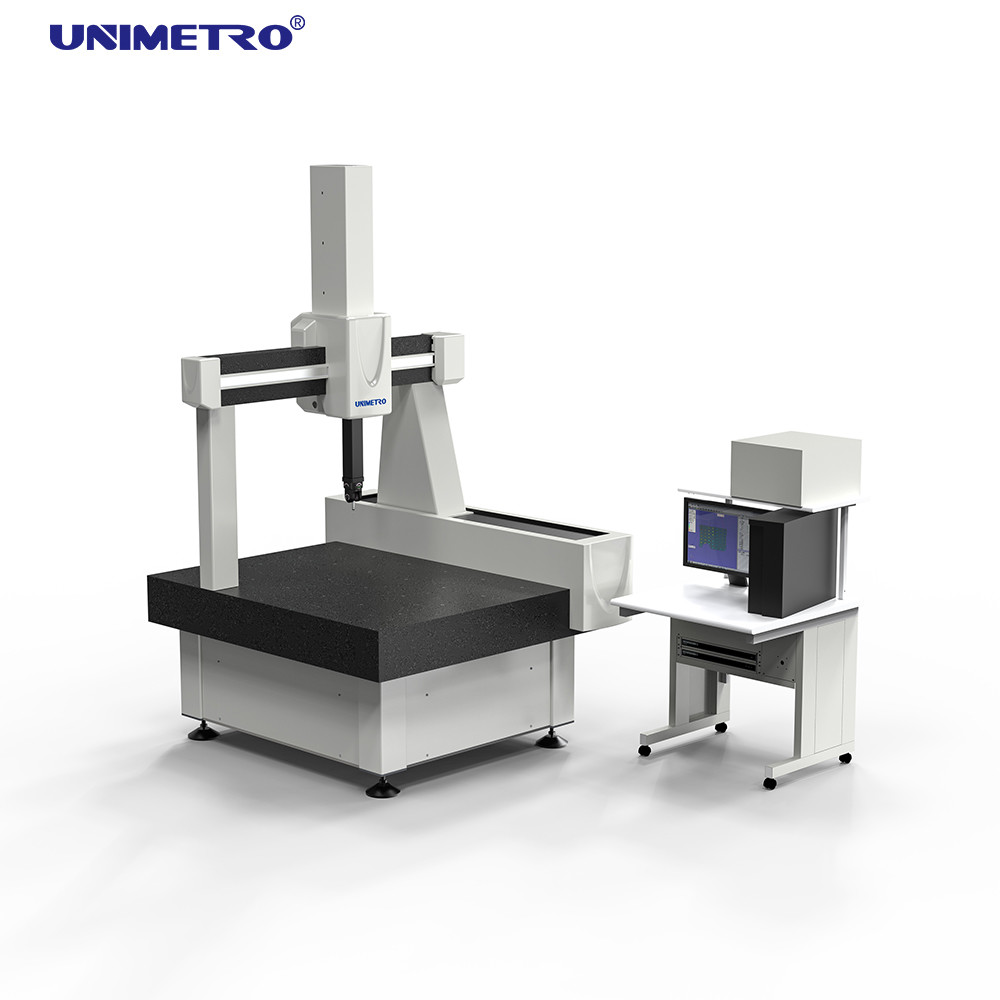

دستگاه اندازه گیری مختصر سه بعدی هلیم با پایه مرمر

دستگاه اندازه گیری مختصر سه بعدی هلیم با پایه مرمر

    • Helium 3D Coordinate Measuring Machine With Marble Base
  • Helium 3D Coordinate Measuring Machine With Marble Base

    جزئیات محصول:

    محل منبع: چین
    نام تجاری: UNIMETRO
    گواهی: CE,ISO
    شماره مدل: هلیوم

    پرداخت:

    مقدار حداقل تعداد سفارش: 1
    قیمت: Discussible
    جزئیات بسته بندی: جعبه چوبی
    زمان تحویل: 3 ~ 5 هفته
    شرایط پرداخت: T / T
    قابلیت ارائه: 40
    مخاطب
    توضیحات محصول جزئیات
    نام محصول: دستگاه اندازه گیری مختصات CMM مواد: پایه سنگ مرمر
    محدوده اندازه گیری: 813 X 1200 X 710 میلی متر اندازه گیری کلی: 1585 X 2000 X 2900 میلی متر
    وزن دستگاه: 2600 کیلوگرم MPEe: 1.8 ≤ + L / 350 (میکرومتر)
    MPEp: 2.5 میکرومتر وضوح مقیاس: 0.5um
    برجسته:

    Helium 3D Coordinate Measuring Machine

    ,

    550mm/s 3D Coordinate Measuring Machine

    ,

    marble base 3d cmm machine

    دستگاه اندازه گیری مختصات کاملاً اتوماتیک 3D CMM با دقت بالا 800 * 1200 * 700 میلی متر هلیم



    معرفی

    "هلیوم" با بالاترین دقت دستگاه مشخص می شود که UNIMETRO کاملاً توسعه یافته و طراحی شده است.هر قطعه دقیقاً در دوره ساخت انتخاب می شود و اطمینان حاصل کنید که تمام قطعات در دوره مونتاژ کاملاً و مناسب وصل شده اند.پذیرش ماشین های اندازه گیری مطابق با استاندارد ISO 10360-2 صورت می گیرد.در انجام این کار ، از دو روش پذیرش استاندارد استفاده می شود.تمام دستگاه های اندازه گیری با لیزر فوق العاده دقیق اندازه گیری می شوند.پس از آن ، آزمایشی مطابق با استانداردها با اقدامات جامد مجاز DKD مانند بلوک های سنج ، صفحه های توپی و ... انجام می شود.بنابراین ، در آخر مشتریانی که از ماشین استفاده می کنند کیفیت واقعی واقعی ، دقت بالا و فناوری آلمان است.



    پارامترهای فنی

    منطقه اندازه گیری: X = 813 میلی متر ، Y = 1220 میلی متر ، Z = 710 میلی متر

    ابعاد کلی: 1350 X 1580 X 2680 میلی متر

    حداکثر وزن قطعه: 1200 کیلوگرم

    وزن دستگاه: 2600 کیلوگرم

    MPEe: 1.8 ≤ + L / 350 (μm)

    MPEp: 2.5 میکرومتر

    وضوح مقیاس: 0.5um

    حداکثر سرعت سه بعدی: 550 میلی متر بر ثانیه

    حداکثر شتاب 3D: 700 میلی متر در ثانیه



    مزایای

    ثبت اختراع میرایی لرزش منفعل دو برابر:

    CMM بیشتر در شرکت و در نزدیکی ماشین آلات و کامیون های حمل و نقل استفاده می شود.لرزش بر دقت CMM تأثیر می گذارد.ایجاد یک پایه خاص یک راه حل است اما این هزینه و دردسر دارد.CMM ما دارای پشتیبانی ثبت اختراع با دو برابر لرزش منفعل منفعل است که به طور مستقیم در قاب دستگاه ادغام شده است.بنابراین دستگاه ممکن است در موقعیت مناسبی نزدیک به تولید قرار گیرد.در اکثر موارد نیازی به پایه خاصی برای این CMM نیست.



    میز کار گرانیت با کیفیت بالا:

    میز کار پشتیبانی از تمام CMM است ، کیفیت آن برای عملکرد مهم است!CMM ما با دقت بالا ، سنگین و ثابت جدول کار گرانیت طبیعی از "Mount TAI" ساخته شده است.این می تواند از میرایی لرزش پشتیبانی کرده و عملکرد CMM را بهبود بخشد.



    راهنماهای محصور در تمام محورها:

    محیط CMM به شدت مورد نیاز است ، اما برخی از موارد مختلف مانند دما و گرد و غبار در اتاق اندازه گیری امکان پذیر است.به طور استاندارد ، تمام دستگاه های CNC ما دارای راهنماهای بسته هستند.این روش های راهنما را از آسیب ، آلودگی و تأثیر مستقیم گرمایی محافظت می کند.این می تواند از تغییرات گرد و غبار و دمای خارجی جلوگیری کند.برای استفاده در محیط غبارآلود مهم است.



    انتقال اصطکاک "اصلاح خودکار":

    CMM ما از انتقال اصطکاک استفاده می کند و در همه محورها از سیستم "اصلاح خودکار" برخوردار است.سیستم انتقال از ساختار "ثابت + میکرو تعلیق" برای اطمینان از انتقال موازی با راه راهنما استفاده می کند.این باعث می شود دستگاه اندازه گیری تا حد زیادی فاقد تعمیر و نگهداری باشد.



    قطعات اصلی وارد شده:

    قطعات اصلی برای پایدار بودن ماشین مهمترین هستند.تنها با بهترین طراحی و بهترین کیفیت قطعات کلیدی می تواند باعث ماندگاری طولانی مدت CMM شود.تمام قطعات اصلی مارک های معروف هستند (سروو موتور ، سیستم انتقال قدرت ، سیستم پنوماتیک و غیره).این می تواند بهترین دقت و عمر مفید CMM را ایجاد کند.



    مقیاس نوری RENISHAW:

    مقیاس نوری یکی از مهمترین بخشهای CMM است.RENISHAW بهترین پرچم در حوزه قطعات CMM است.این بهترین محصولات و بهترین شهرت خدمات را دارد!CMM ما همیشه از مقیاس نوری RENISHAW با دقت بالا استفاده می کند.وضوح 0.05 ام است.



    راه راهنمای فراگیر تحمل کننده هوا در هر 4 طرف:

    راه راهنمای تحمل هوا با استفاده از ساختار 4 طرف احاطه شده!این نماد ثبات و کیفیت است!در CMM ما ، هر محور تنظیم کننده های فشار هوا زیادی در جهات مختلف و یاطاقان های پنوماتیک ، ابزار ضمانت طراحی حلقه پنوماتیک حلقوی ثابت در هنگام حرکت است.



    فن آوری سوراخ های کوچک:

    مصرف هوا: 150NL / دقیقهفن آوری سوراخ های کوچک ، این امر باعث ایجاد منطقه میعانات بین یاتاقان هوا و راه راهنما می شود.این می تواند گرمای کمی را که ناشی از اصطکاک حرکت است جبران کند!این فناوری پایداری حرارتی CMM را بهبود می بخشد و پایداری دقت طولانی مدت را حفظ می کند.



    نرم افزار

    منطقی-DMIS

    منطقی - DMIS یک بسته نرم افزاری اندازه گیری سه بعدی یکپارچه در مقیاس بزرگ است که به تازگی توسعه یافته است.علاوه بر توسعه و طراحی نرم افزار استودیو ، که نیازهای مبتدیان را برای یادگیری و استفاده آسان از نرم افزار و الزامات عملکردی کاربران سطح بالا برای نرم افزار در نظر می گیرد ، مهمتر از همه ، این یک مدل برای CMM شده است استاندارد سازی نرم افزار اندازه گیری.
    برنامه های منطقی DMIS با هسته کامل و بومی DMIS تا نسخه 5.0 DMIS طراحی می شوند ، که کاملاً متفاوت از اصطلاح "پشتیبانی DMIS" است (هسته DMIS نیست).همانطور که همه ما می دانیم ، DMIS به یک استاندارد ISO تبدیل شده است (ISO 22093: 2003)

    دستگاه اندازه گیری مختصر سه بعدی هلیم با پایه مرمر 0



    عملکرد پروب

    سر پروب: سرهای پروب موتوری PH20MT توسط RENISHAW



    Renishaw PH20 یکی دیگر از محصولات اندازه گیری نوآورانه است که توسط شرکت Renishaw راه اندازی شده است که عملکرد CMM را بسیار بهبود می بخشد.

    این اولین بار است که از فناوری پنج محوره توسعه یافته برای سیستم اندازه گیری Revo (که جوایز بسیاری را به دست آورده است) در برنامه های ماشه ای از مشخصات مختلف CMM استفاده می شود.

    توانایی موقعیت یابی مرحله ای PH20 که اندازه گیری و لمس آن از هر زاویه ای آسان است ، می تواند بهترین اندازه گیری قطعه کار را تضمین کرده و زمان تعویض کاوشگر را به حداقل برساند.حرکت همزمان پنج محوره می تواند قطعه کار بزرگ را بر روی CMM اندازه گیری کند و فضای مورد نیاز برای چرخش صندلی اندازه گیری اطراف قطعه کار را کاهش دهد.



    دستگاه اندازه گیری مختصر سه بعدی هلیم با پایه مرمر 1      دستگاه اندازه گیری مختصر سه بعدی هلیم با پایه مرمر 2



    ساخته شده در پروب استاندارد TP20 صنعت

    کاربران پایه تست PH20 می توانند مستقیماً از یک سری ماژول های تست سر بالغ tp20 برای تهیه انواع اندازه گیری نیرو ، گزینه های سنجش جهت و میله های فرمت برای تأمین نیازهای برنامه استفاده کنند.ماژول مغناطیسی می تواند با استفاده از قاب مبادله mcr20ni ، محافظت در برابر برخورد را ایجاد کند و تبادل خودکار را تحقق بخشد.

    هد های پروب موتوری PH20MT توسط RENISHAW: این سیستم اندازه گیری سریع ، کامل و قابل تکرار قطعات پیچیده تر را امکان پذیر می کند.با تشکر از امکان چرخش ، دستگاه به یک ماشین اندازه گیری 5 طرفه تبدیل می شود و صرفه جویی در وقت قابل توجهی را به ویژه با قطعات ساده امکان پذیر می کند.



    تکرار موقعیت:+0.5 میکرومتر

    مراحل موقعیت یابی: بی حد و حصر ، خودسرانه

    محور چرخان: 360 درجه

    محور چرخش: 0 درجه - 115 درجه

    تعداد کل موقعیت ها: بی شمار

    دمای عملیاتی: 10-40



    پروب: ماژول TP20 SF



    پروب: مونتاژ پروب M2

    عدد نام مشخصات فنی تعداد
    A-5004-7585 میله پسوند پروب 10 میلی متر 2
    A-5004-7586 میله پسوند پروب 20 میلی متر 2
    A-5000-7806 کاوشگر توپی Φ1 × 10 میلی متر 2
    A-5000-3603 کاوشگر توپی Φ2 × 20 میلی متر 2
    A-5000-3604 کاوشگر توپی Φ3 × 10 میلی متر 2
    A-5000-4161 کاوشگر توپی Φ4 × 20 میلی متر 2
    A-5000-2286 کاوشگر توپی Φ5 × 50 میلی متر 1
      آچار کاوشگر   2
    جمع: 8 نوع   15 عدد
