خانه > محصولات> ماشین اندازه گیری چشم انداز> دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود

دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود

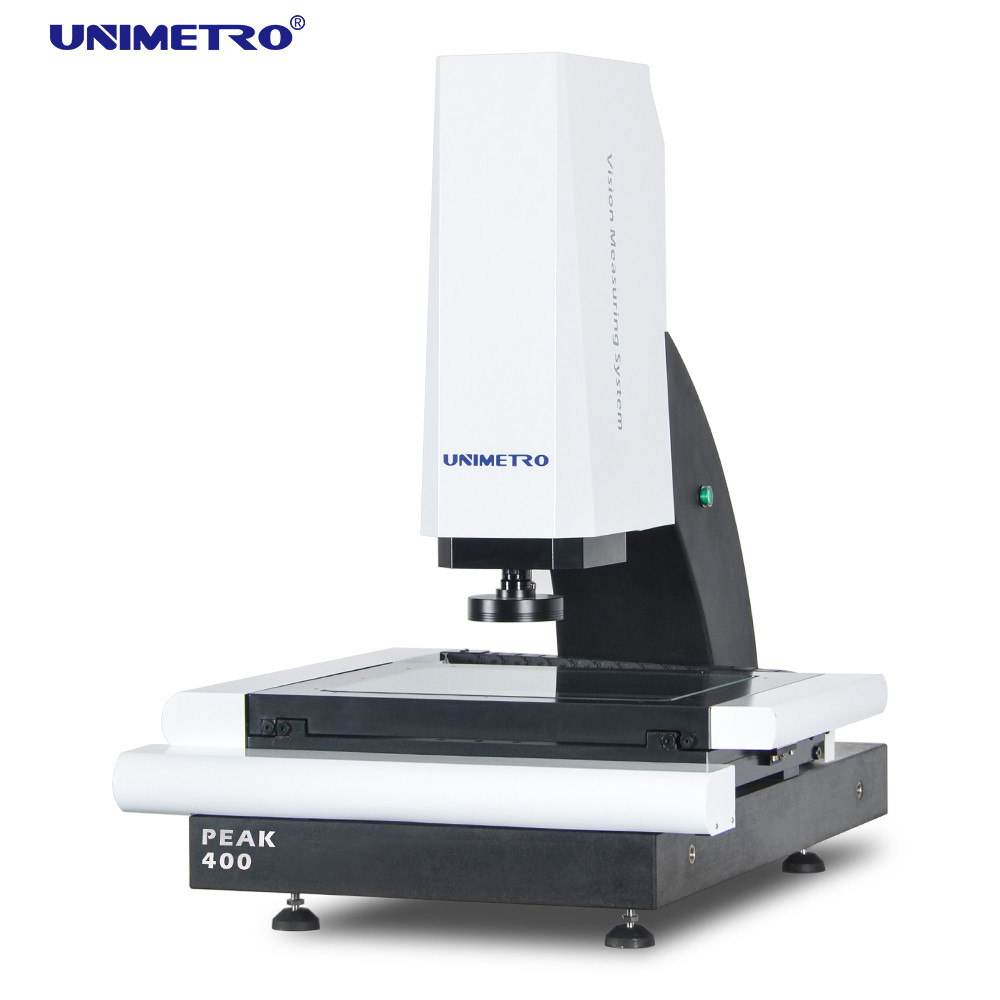

2D CNC VMM Vision Measurement Machine With Multiple Sizes Available
2D CNC VMM Vision Measurement Machine With Multiple Sizes Available
2D CNC VMM Vision Measurement Machine With Multiple Sizes Available 2D CNC VMM Vision Measurement Machine With Multiple Sizes Available
اطلاعات پایه
محل منبع: چین
نام تجاری: UNIMETRO
گواهی: CE, ISO
شماره مدل: اوج
مقدار حداقل تعداد سفارش: 1 ست
قیمت: Discussible
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 10 ~ 20days
شرایط پرداخت: L/C، T/T، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 30 در هر ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
بعد: 960*710*1075mm دامنه اندازه گیری: 400*300*200 میلی متر
دقت: 3+ L/200um تکرارپذیری: 3UM
وزن: 380 کیلوگرم دوربین: دوربین CCD درجه صنعتی
لنز: 0.7-4.5X فاصله کار: 108 میلی متر
وضوح مقیاس خطی: 0.0005 میلی متر ضمانت: 24 ماه
برجسته کردن:

دستگاه اندازه گیری بینایی VMM

,

دستگاه اندازه گیری بینایی 2D

,

دستگاه اندازه گیری روش راهنمای خطی HIWIN

توضیحات محصول

سیستم بازرسی نوری CNC برای اندازه گیری زاویه با قیمت پایین تر


سیستم بازرسی نوری ابزاری است که برای اندازه گیری دقیق ابعاد فیزیکی ، دقت تا سطح میکرون استفاده می شود. دستگاه اندازه گیری بینایی یک ابزار اندازه گیری نوری با استفاده از دوربین برای ضبط تصویر قطعه کار ، تجزیه و تحلیل پیکسل تصویر و محاسبه بعد 2D با نرم افزار اندازه گیری.
سیستم بازرسی نوری CNC یک دستگاه اندازه گیری ابعاد قدرتمند است که برای فرآیند کنترل کیفیت تولید انبوه طراحی شده است. این نرم افزار با نرم افزار قدرتمند پیکربندی شده است که باعث می شود فرآیند اندازه گیری قابل برنامه ریزی باشد ، کاربران می توانند به محصولات کمیت بزرگی که با فرآیند کامل اتوماتیک اندازه گیری می شوند ، دست یابند. Peak Series یک مدل اقتصادی از دید کامل CNC خودکار است که توسط Unimetro توسعه یافته است.
طراحی ساده و یکپارچه به ما امکان می دهد دستگاه را با هزینه کمتری بسازیم ، در این زمان دقت اندازه گیری بالا و بهترین عملکرد را حفظ می کنیم. کاربران می توانند از مزیت کارآیی بالا و صرفه جویی در هزینه کار از یک دستگاه اندازه گیری کامل CNC با قیمت بسیار پایین بهره مند شوند.


پیکربندی سخت افزار

◉ 3 محور مقیاس خطی وضوح 0.5um
function عملکرد تمرکز خودکار با کارایی بالا
stage مرحله کار آلومینیومی و آنودایز کردن سخت

◉ سازگار با Renishaw Touch Probe (اختیاری)
◉ 3 حلقه 8 بخش کنترل نرم افزار LED LED LED و قابل برنامه ریزی
◉ کنترل نرم افزار LED LED PATHORY LED PATHOUR LED و قابل برنامه ریزی
◉ سنسور جابجایی فیبر کانفوکال (اختیاری)
◉ راهنمای خطی Hiwin
◉ کنترل موتوری محور Z
جعبه کنترل هسته یکپارچه
◉ دوربین CCD درجه صنعتی
pull PulseGenerator برای کنترل حرکت محور z
◉ با شاخص های لیزر برای موقعیت یابی کمکی و تمرکز (اختیاری)

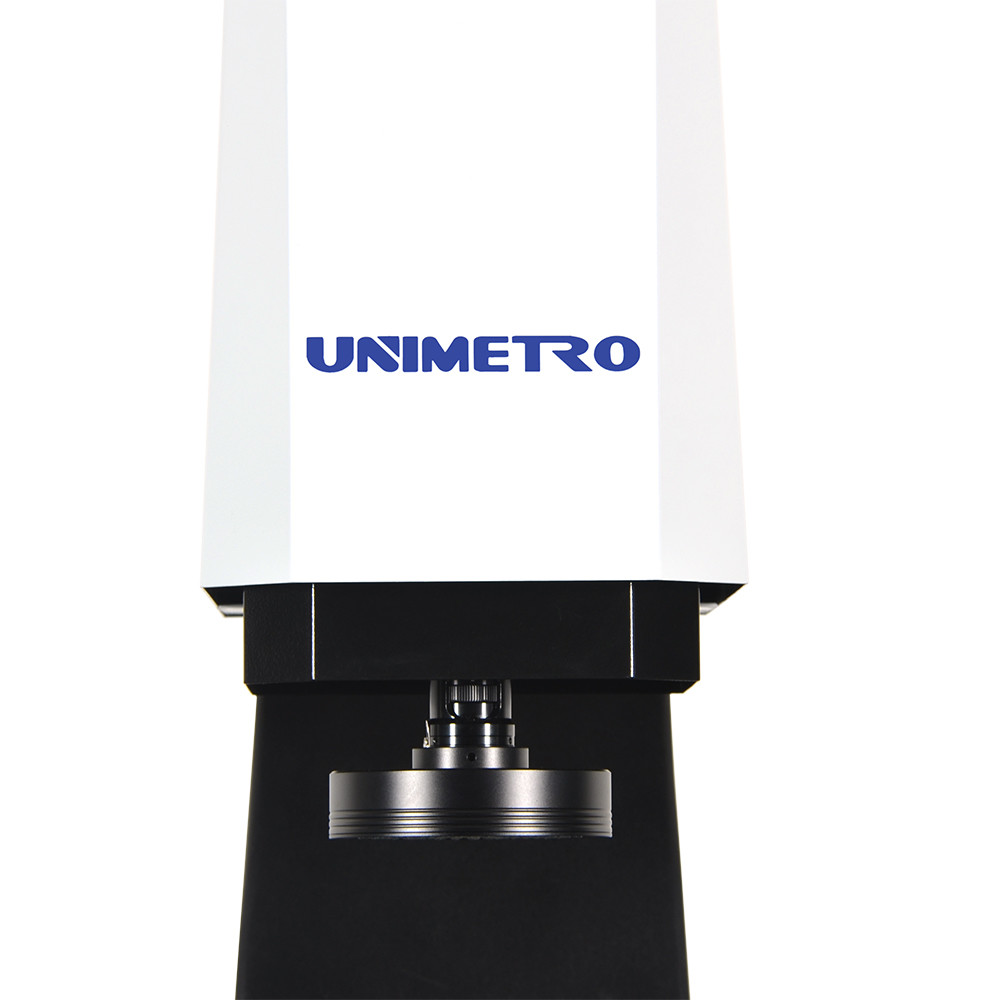

◉ 0.7-4.5x لنز زوم دندانه دار دستی با سنسور بازخورد سیگنال بزرگنمایی

دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 0



توابع نرم افزاری

1) سری اوج VMM با خط کامل سنسورهای اندازه گیری فیبر Omron سازگار است ، که ارائه می دهد. احتمال بیشتر نیاز به اندازه گیری دقیق.



2) اندازه گیری پایدار سطوح شیب دار یا خمیده
3) اندازه گیری پایدار از انواع مختلف مواد
4) اندازه گیری پایدار سطوح صاف یا درشت

5) سری Peak VMM با Probe Touch Renishaw به عنوان پیکربندی اختیاری سازگار است. کاربران به راحتی می توانند در یک دستگاه به عملکرد اندازه گیری 2D و 3D برسند.
6) این نرم افزار می تواند جبران بین لنزهای نوری و کاوشگر لمسی را محاسبه کند ، اطمینان حاصل می کند که تمام نتایج اندازه گیری در یک سیستم مختصات قرار دارد. نتایج اندازه گیری را می توان به عنوان نقاشی سه بعدی برای مهندسی معکوس قرار داد.


توابع نرم افزاری سیستم بازرسی نوری
نرم افزار unimetro erspect3d با UI کاربر پسند ، آسان برای یادگیری ، عملکرد قدرتمند ، به کاربران امکان می دهد تا به اندازه گیری سریع و دقیق دست یابند.
این نرم افزار UI کامل زبان انگلیسی را ارائه می دهد ، همچنین امکان توسعه زبان جدید را فراهم می کند.

◉ پرونده و اندازه گیری CAD را وارد کنید
◉ آرایه قطعات و اندازه گیری کلان
◉ تمرکز خودکار و اندازه گیری ارتفاع
function عملکرد پیمایش به مکان یابی سریع کمک می کند
function عملکرد اندازه گیری هندسی قدرتمند
reports چندین گزارش داده و عملکرد خروجی داده های گرافیکی
برنامه کاربر انعطاف پذیر
◉ ایجاد عناصر مرجع
function عملکرد تشخیص لبه قدرتمند
◉ پشتیبانی از چندین لوازم جانبی خارجی
◉ محاسبه خودکار عناصر تحمل هندسی
◉ اندازه گیری تولید پیچیده سریع و راحت


پارامترها

مدل

اوج 300

اوج 400

بعد (میلی متر) (l*w*h)

850*650*1060

1000*800*1080

دامنه اندازه گیری (میلی متر) (x*y*z)

300*200*200

400*300*200

دقت (μm)

3+L/200

3+L/200

تکرارپذیری (میکرومتر)

3

3

وزن (کیلوگرم)

120

150

دوربین

دوربین CCD آنالوگ درجه صنعتی و کارت ویدیویی SV2000E

لنز

لنزهای زوم دندانه دار دستی 0.7-4.5x / 0.7-4.5x لنز زوم دستی با بازخورد سیگنال (اختیاری) / لنز بزرگنمایی خودکار (اختیاری)

بزرگنمایی

18-188X (ترکیب متفاوت دوربین و لنز منجر به بزرگنمایی مختلف می شود

ادم بی نظیر

8.1-1.3mm (ترکیب متفاوت دوربین و لنز منجر به محدوده FOV مختلف می شود)

فاصله کار

108 میلی متر

وضوح مقیاس خطی

0.0005 میلی متر

بدخلقی

3 حلقه قابل برنامه ریزی ، 8 بخش نور حلقه سطح ، نور کانتور موازی قابل برنامه ریزی



اطلاعات شرکت


دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 1
دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 2
دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 3
دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 4



مشتری و نماینده ما

دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 5
دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 6


پرسش
دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 7Q1: آیا شما یک کارخانه یا یک شرکت بازرگانی هستید؟
دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 8A1: ما یک کارخانه هستیم و سریعترین پاسخ را در 24 ساعت به شما می دهیم.
دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 7Q2: شرکت شما عمدتاً در چیست؟
دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 8A2: ما به طور عمده دستگاه اندازه گیری بینایی ، دستگاه اندازه گیری مختصات ، CMM و VMM FiptureSetc تولید می کنیم.
دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 7Q3: چگونه مشخصات مناسب را انتخاب کنیم؟
دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 8A3: تا زمانی که به ما بگویید تنوع و اندازه محصول را اندازه گیری می کنید ، تیم حرفه ای ما به شما توصیه می کند که ابزار مشخصات مناسب را اندازه گیری کند.
دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 7Q4: آیا خدمات سفارشی را قبول می کنید؟
دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 8A4: مطمئن باشید! ما می توانیم نه تنها ماشین های معمولی بلکه دستگاه های سفارشی شده به نیاز مشتری را نیز ارائه دهیم.
دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 7Q5: دوره گارانتی شما چیست؟
دستگاه اندازه‌گیری دیداری CNC VMM دو بعدی با اندازه‌های مختلف موجود 8A5: دوره ضمانت محصول ما 1 سال است. کیفیت محصول ما بسیار پایدار است و ما داریم
در برخی از قسمت های قابل شکستن بسیار بهبود یافته است. می توانید از کیفیت محصول ما اطمینان داشته باشید.
