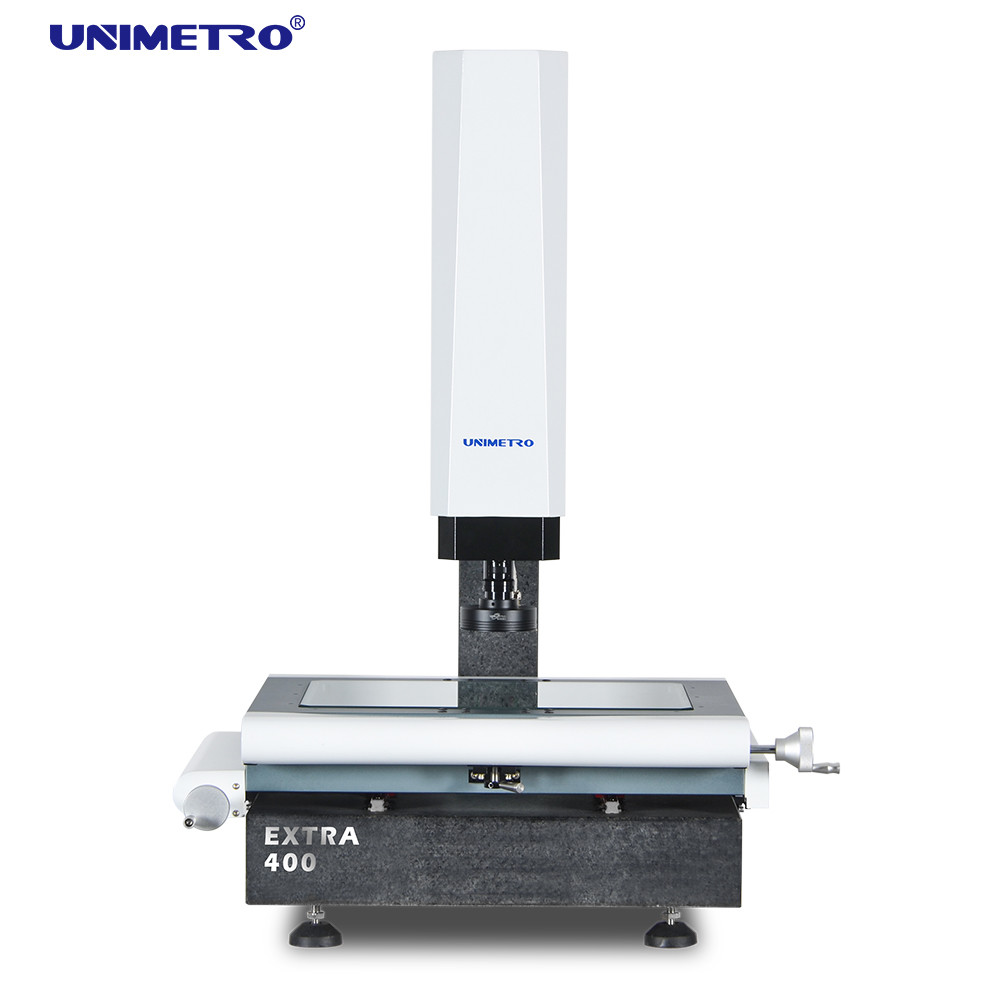

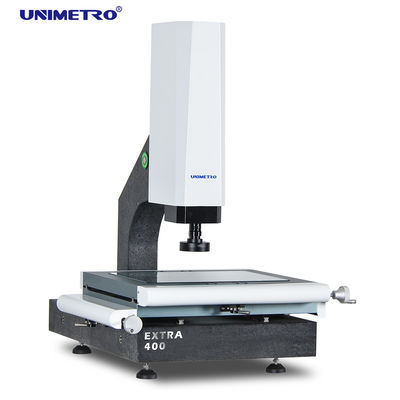

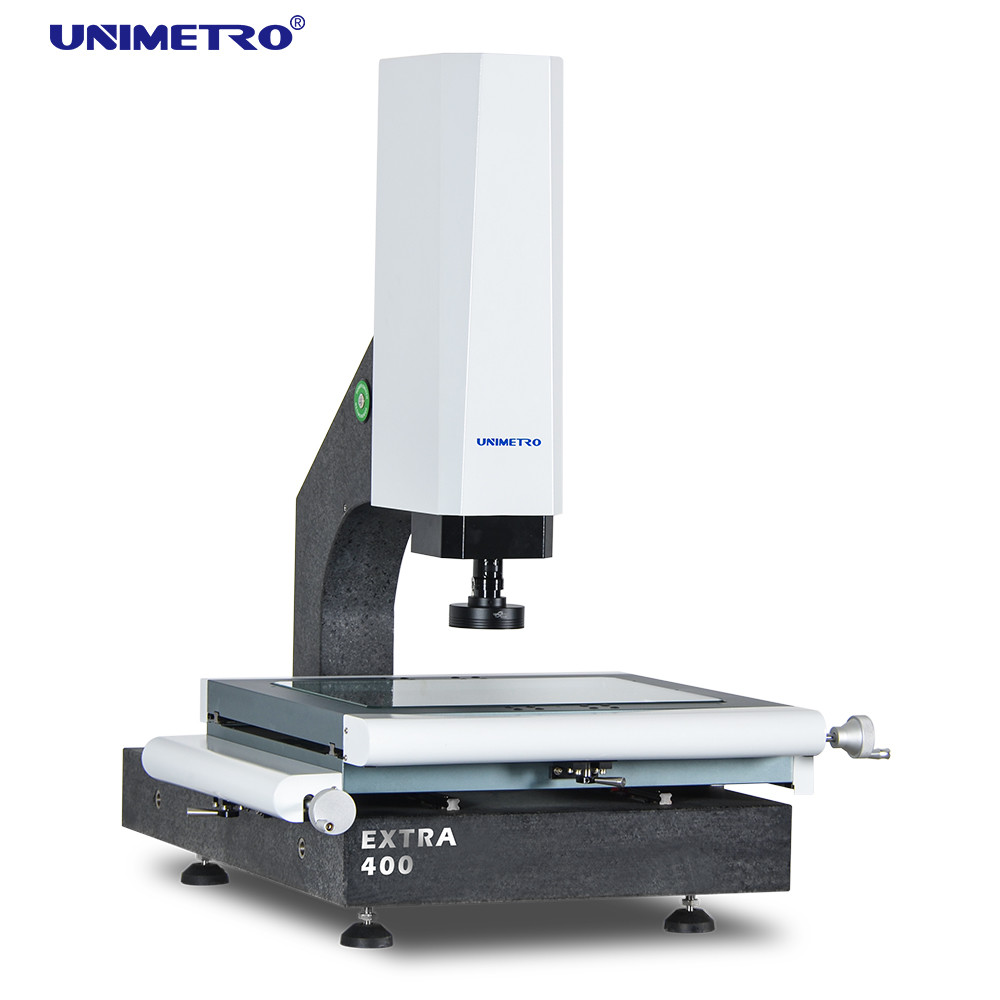

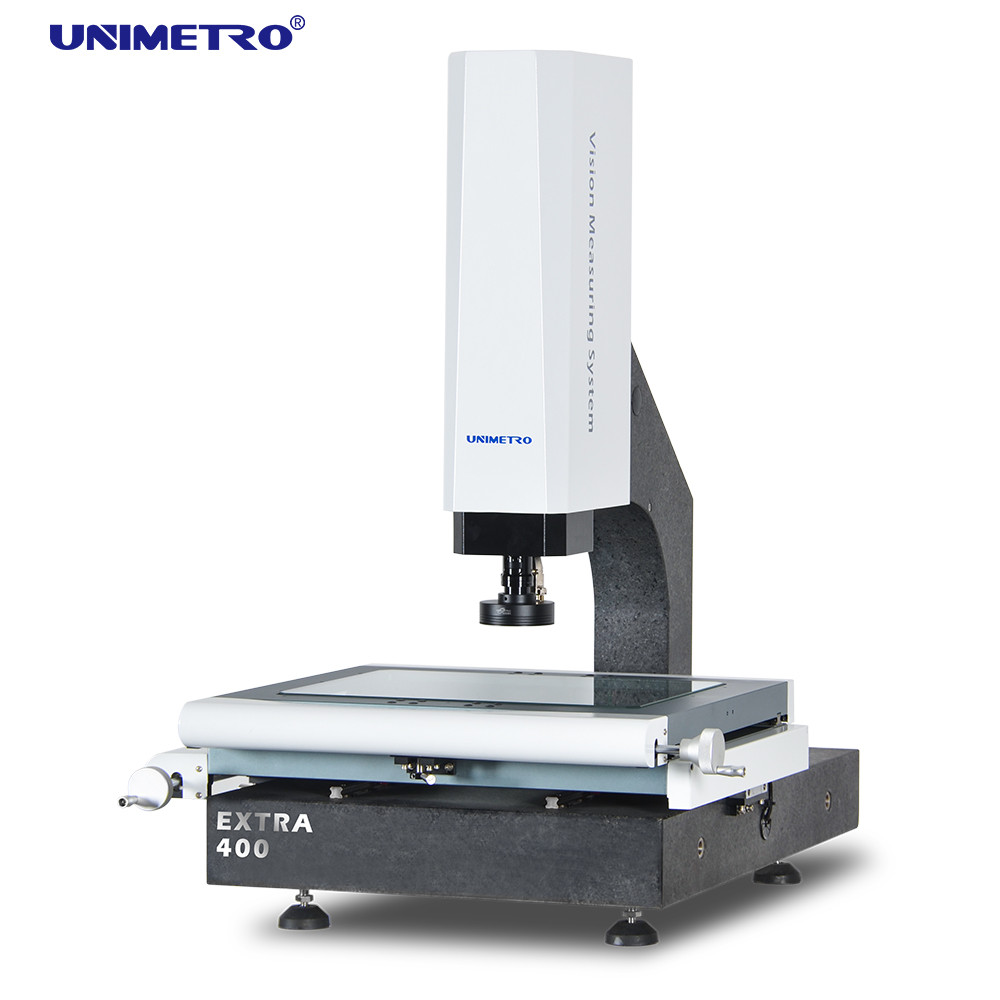

دقت بالا LED اندازه گیری تصویری ماشین کنترل حرکت عکس العمل سریع

دقت بالا LED اندازه گیری تصویری ماشین کنترل حرکت عکس العمل سریع

دقت بالا LED اندازه گیری تصویری ماشین کنترل حرکت عکس العمل سریع
video
دقت بالا LED اندازه گیری تصویری ماشین کنترل حرکت عکس العمل سریع
جزئیات محصول:
محل منبع: چین
نام تجاری: Unimetro
گواهی: CE ISO
شماره مدل: E300
پرداخت:
مقدار حداقل تعداد سفارش: 1 ست
قیمت: usd5460-usd6300usd/set
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 15 روز
شرایط پرداخت: T / T
قابلیت ارائه: 30 مجموعه در هر ماه
مخاطب
توضیحات محصول جزئیات
بعد، ابعاد، اندازه: 600 * 740 * 980mm محدوده اندازه گیری: 300 * 200 * 200
اندازه گیری دقت: 2.5 + L / 100 وزن: 190KG
تکرارپذیری: 2.5μm
برجسته:

دستگاه اندازه گیری بصری LED

,

دستگاه اندازه گیری بصری با دقت بالا

,

دستگاه اندازه گیری دید سریع واکنش سریع

دقت بالا LED اندازه گیری تصویری ماشین کنترل حرکت عکس العمل سریع 0

دستگاه اندازه گیری بصری ما دارای ویژگی زیر است:

پایه و ستون گرانیت ، پایداری عالی ؛

محور Z برای دستیابی به تمرکز خودکار ، از بین بردن خطای تمرکز مصنوعی و بهبود دقت و ثبات اندازه گیری ، از راهنمای خطی با دقت بالا و سیستم کنترل سرو موتور استفاده می کند.

مرحله کار آلومینیوم ، کنترل حرکت را سریع واکنش داده و انعطاف پذیر کنید.

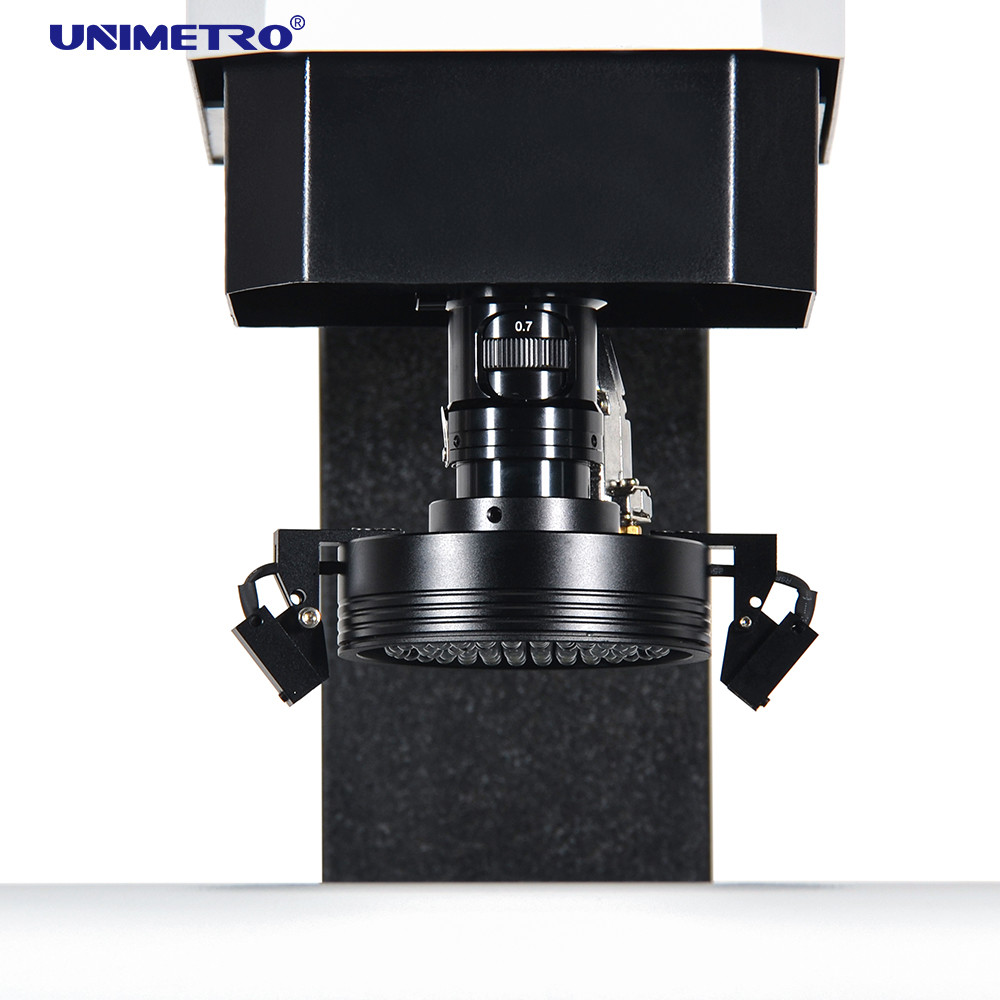

منبع نور سطح LED 3 حلقه ای 4 بخشی قابل برنامه ریزی ، سیستم منبع نور حاشیه ای LED موازی انتقال و ماژول تنظیم نور داخلی نرم افزار می تواند به راحتی روشنایی نور را در 3 حلقه و 4 منطقه کنترل کند.



دقت بالا LED اندازه گیری تصویری ماشین کنترل حرکت عکس العمل سریع 1

پیکربندی های دستگاه سنجش بصری ما به شرح زیر است:

مقیاس های خطی ◉ 3 محور 0.5um

performance عملکرد تمرکز خودکار با عملکرد بالا
◉ سازگار با پروب لمسی رنیشاو
stage مرحله کار آلومینیوم و آنزیم سخت
◉ 3 حلقه 8 بخش چراغ حلقه LED کنترل نرم افزار و قابل برنامه ریزی
light مسیر نور موازی نور کنترل نور نرم افزار کانتور و قابل برنامه ریزی است
دوربین دیجیتال ◉ 1.2 مگاپیکسلی HD
. جعبه کنترل هسته یکپارچه
◉ کنترل موتور محور Z
guide روش راهنمای خطی HIWIN
genera ژنراتور دستی پالس برای کنترل حرکت محور Z
◉ با نشانگرهای لیزر برای موقعیت یابی کمکی و تمرکز

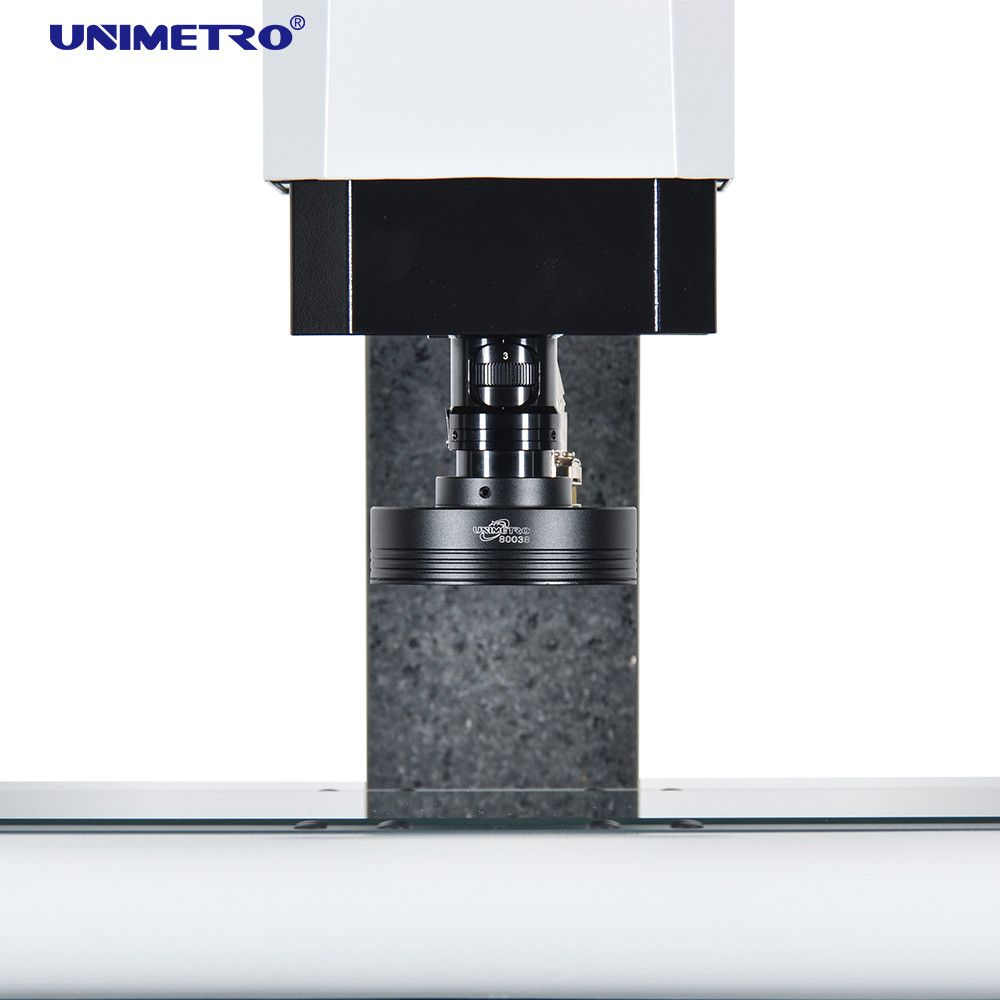

lens 0.7-4.5X لنز بزرگنمایی دستی دندانه دار با سنسور بازخورد سیگنال بزرگنمایی
دقت بالا LED اندازه گیری تصویری ماشین کنترل حرکت عکس العمل سریع 2
دستگاه اندازه گیری بصری ما می تواند کاوشگر را برای تحقق بخشیدن به عملکرد 3D اضافه کند
. کالیبراسیون آسان

angle لمس چند زاویه

◉ سریع تنظیمات سیستم را مختصات می دهد

◉ سازگار با خط کامل سبک Renishaw

mod ماژول CAD پشتیبانی می شود (اختیاری)

drawing خروجی نقاشی 3D
◉ کاوشگر ستاره سازگار است
dimension اندازه گیری 3D بعدی
◉ اندازه گیری ترکیب تصویر و پروب لمسی
ck رک پروب پشتیبانی می شود (اختیاری)
دقت بالا LED اندازه گیری تصویری ماشین کنترل حرکت عکس العمل سریع 3

ایتو دستگاه اندازه گیری بصری led "پارامترها به شرح زیر است نمودار نشان می دهد:

  Extra200 Extra300 Extra400 Extra500
ابعاد (میلی متر) (LxWxH) 550 * 540 * 930 600 * 740 * 980 700 * 840 * 980 800 * 940 * 980
محدوده اندازه گیری (میلی متر) (XxYxZ) 200 * 100 * 150 300 * 200 * 200 400 * 300 * 200 500 * 400 * 200
اندازه گیری دقت (μm) 2.5 + L / 100 3.0 + L / 100
تکرارپذیری (μm) 2.5 3
وزن (کیلوگرم) 140 190 240 290
تصویر و اندازه گیری دوربین دوربین دیجیتال 1.2 مگاپیکسلی HD
لنز 0.7-4.5X لنز بزرگنمایی دستی دندانه دار با سنسور بازخورد سیگنال بزرگنمایی
بزرگنمایی 18-195X (فقط برای مرجع. با دوربین و لنزهای مختلف ، بزرگنمایی متفاوت خواهد بود.)
میدان دید 8.1 میلی متر ~ 1.3 میلی متر
مسافت کار 80 میلی متر
وضوح مقیاس خطی 0.5μm (0.1μm اختیاری)
سیستم رانندگی کنترل دستی محور X ، Y ، کنترل CNC حلقه نزدیک محور Z و عملکرد AUTO FOCUS در دسترس است
روشنایی قابل برنامه ریزی 4 بخش چراغ سطح حلقه LED ، چراغ کانتور LED موازی 8 بخش چراغ حلقه LED ، چراغ هم محوری ، برای گزینه.





دقت بالا LED اندازه گیری تصویری ماشین کنترل حرکت عکس العمل سریع 4

نرم افزار اندازه گیری VISION 3D را بازرسی کنید

نرم افزار UNIMETRO INSPECT3D با رابط کاربر پسند است ، یادگیری آن آسان است
عملکرد قدرتمند ، به کاربران اجازه می دهد تا به اندازه گیری سریع و دقیق دست یابند.
این نرم افزار با ارائه رابط کاربری کامل انگلیسی زبان ، امکان توسعه زبان جدید را نیز فراهم می کند.


دقت بالا LED اندازه گیری تصویری ماشین کنترل حرکت عکس العمل سریع 5

file پرونده CAD را وارد کنید و اندازه بگیرید

◉ آرایه و اندازه گیری ماکرو قطعات
focus فوکوس خودکار و اندازه گیری ارتفاع
function عملکرد پیمایش به مکان یابی سریع کمک می کند
measuring عملکرد اندازه گیری هندسی قدرتمند
reports گزارش های داده های متعدد و عملکرد خروجی داده های گرافیکی
user برنامه کاربر انعطاف پذیر
ایجاد عناصر مرجع
function عملکرد تشخیص لبه قدرتمند
پشتیبانی از چندین لوازم جانبی خارجی
calculation محاسبه خودکار تحمل هندسی عناصر
◉ اندازه گیری سریع و راحت تولید پیچیده
دقت بالا LED اندازه گیری تصویری ماشین کنترل حرکت عکس العمل سریع 6
دقت بالا LED اندازه گیری تصویری ماشین کنترل حرکت عکس العمل سریع 7
Dongguan UNIMETRO Precision Machinery Co.، Ltd
Dongguan UNIMETRO Precision Machinery Co. ، Ltd یک تامین کننده حرفه ای از محصولات اندازه گیری با 9 سال تجربه است. ما خود را وقف توسعه ، مونتاژ و فروش دستگاه های اندازه گیری بینایی ، دستگاه های بازرسی ابزار ، لوازم اندازه گیری و تجهیزات ویژه اندازه گیری می کنیم. همچنین ما در حال ادغام بهترین منابع اندازه گیری در جهان هستیم و یک زنجیره تأمین مناسب برای سایر تجهیزات و محصولات اندازه گیری ساخته ایم. محصولات UNIMETRO به بیش از 20 کشور و منطقه فروخته شده است و خدمات و پشتیبانی ما را به مشتریان مختلف در صنایع مختلف مانند قالب ، تزریق پلاستیک ، الکترونیک ، نیمه هادی ، هواپیمایی و خودرو کمک می کند. UNIMETRO از مزیت اصلی قابلیت تحقیق و توسعه برجسته و فرآیند تولید دقیق گرا برخوردار است. ما بیش از 15 حق ثبت اختراع برای محصولات خود دریافت کرده ایم و همیشه موقعیت پیشرو نوآوری در صنعت اندازه گیری را حفظ خواهیم کرد. حرفه ای ، صادقانه ، مسئولیت پذیر و صادق شخصیت های اصلی مردم UNIMETRO هستند. و ما همیشه انتظار همکاری طولانی مدت با شما را داریم! UNIMETRO همیشه بهترین پشتیبانی و منابع ما را به شرکای ما ارائه می دهد!
دقت بالا LED اندازه گیری تصویری ماشین کنترل حرکت عکس العمل سریع 8
