ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی

ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی

Milling Tool Inspection System Tool Vision Measurement Machine With 24" LCD Monitor
Milling Tool Inspection System Tool Vision Measurement Machine With 24" LCD Monitor

جزئیات محصول:

Place of Origin: China
نام تجاری: UNIMETRO
شماره مدل: ابزار VMM

پرداخت:

Minimum Order Quantity: 1
قیمت: Discussible
Packaging Details: Wood case
Delivery Time: 15 work days
Payment Terms: T/T
Supply Ability: 10 per month
مخاطب
توضیحات محصول جزئیات
اشیا color رنگ تیره یا سیاه: خاکستری و سیاه X Axis Travel: 80 میلی متر
Y Axis Travel: 60 میلی متر محدوده اندازه گیری محور Z: 60 میلی متر
دوربین: دوربین HD 2M pixel / دوربین HD 5M pixel (گزینه ها) اندازه گیری دقت: X ~ Y ، (2.5 + L / 100) میکرومتر ، L طول اندازه گیری شده است
برجسته:

vision measuring machine

,

vision measurement system



ابزار اندازه گیری ابزار بازرسی سیستم ابزار اندازه گیری فیلم سیستم اندازه گیری بینایی





کاربرد محصول

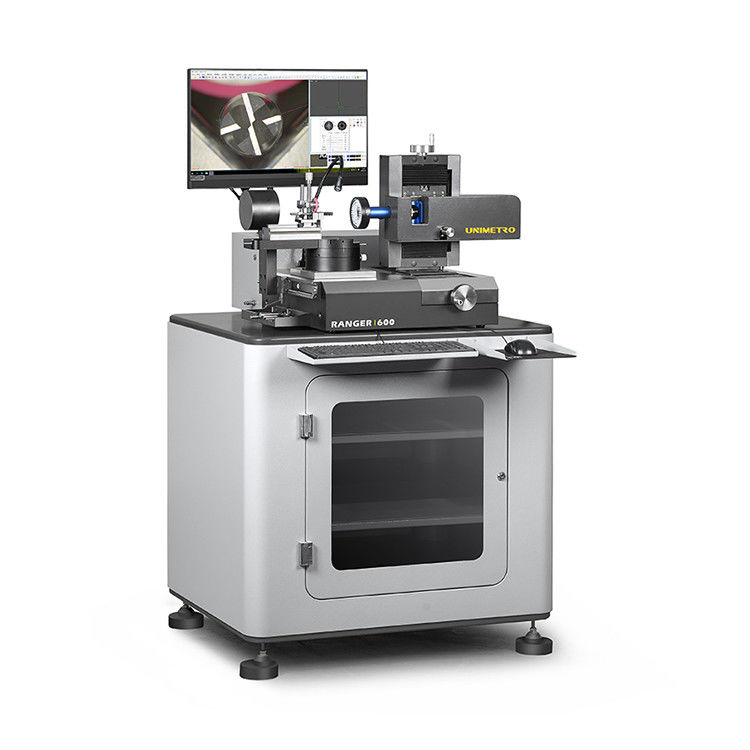

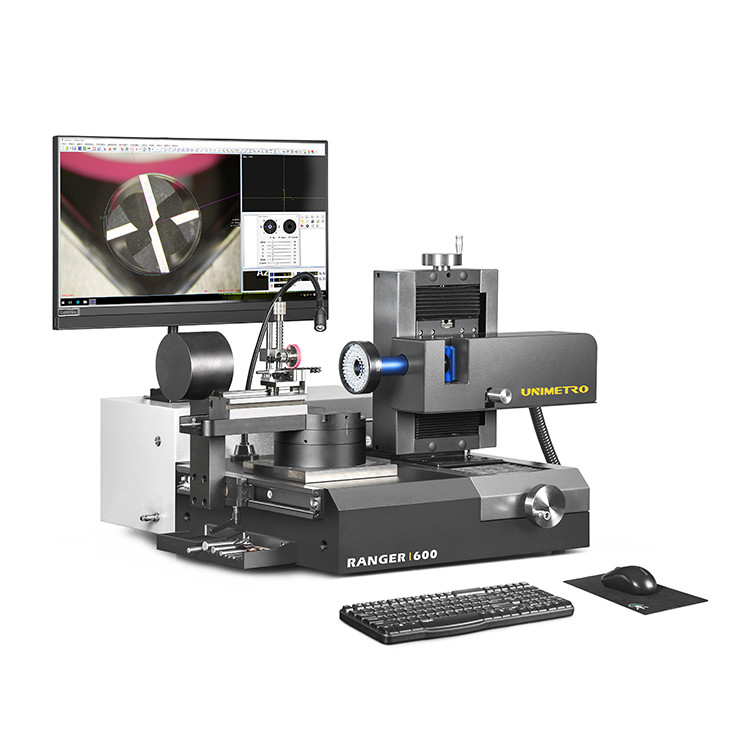

سیستم بازرسی ابزار UNIMETRO RANGER600 دستگاه اندازه گیری جهانی برای مته ها ، فرزها و شمارنده ها و ضدآبهای تحت سیستم انعطاف پذیر روشنایی است.به لطف طراحی جمع و جور و پایداری زیاد ، RANGER600 می تواند در اتاق اندازه گیری ، بازرسی یا مستقیماً در تولید به کار گرفته شود.سیستم RANGER600 Tool Inspection با نرم افزار جهانی اندازه گیری SMARTOOL پیکربندی شده است ، که این امر را به بهترین ابزار برای انواع ابزارهای برش فلز تبدیل می کند ، از بررسی سریع تک معیارها ، مانند کانتور بیرونی یا زاویه ها ، تا کنترل کامل هندسه های ابزار خاص .کاربران می توانند با RANGER600 به راحتی به یک فرایند اندازه گیری PUT-MEASURE-ANALYZE برسند.





طراحی پیشرفته



- طراحی ارگونومیک و ساخت جامد.
- ضبط تصویر HD و ترکیب نمایشگر ، همچنین سطح بزرگنمایی میکروسکوپ اختیاری است.
- بلوک V پایدار و دقیق برای نگهداری و ترازبازی آسان ابزار.
- زاویه اندازه گیری ثابت مکانیکی 0 درجه و 90 درجه در مرحله چرخشی موجود است.
- رمزگذار با دقت بالا در جدول چرخشی جاسازی شده است ، موقعیت دقیق زاویه را برای کاربران ارائه می دهد.

- چراغ حلقه ای LED قابل برنامه ریزی در چند بخش برای روشنایی سطح ، همچنین شامل نور کانتور و نور کمکی زاویه آزاد برای ویژگی های استاندارد.
- نرم افزار اندازه گیری SMARTOOL عملکرد اندازه گیری خاصی را برای ابزارهای برش ارائه می دهد.
- تشخیص خودکار لبه ، اندازه گیری سریع زاویه با شبکه ، توابع مقایسه عناصر CAD در دسترس است.
- اندازه گیری نتیجه خروجی سریع به گزارش پرونده EXCEL یا پرونده CAD.
- سیستم All-in-ONE PC باعث پایداری بیشتر دستگاه می شود.



ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 0

ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 1


مشخصات



مشخصات 25 تن تراشنده خزنده

سفر محور X

80 میلی متر

محور Y سفر

60 میلی متر

محدوده اندازه گیری محور Z

60 میلی متر

حداکثر قطر ابزار

50 میلی متر

حداکثر طول ابزار

300 میلی متر

فاصله کار

90 میلی متر

لنز

0.7-4.5X لنز بزرگنمایی دندانه دار

دوربین

دوربین HD 2M pixel / دوربین HD 5M pixel (گزینه ها)

وضوح مقیاس خطی

0.0001 میلی متر

بزرگنمایی

12.6X ~ 79.2X / 25.2X ~ 158.4X (اختیاری)

میدان دید

27 * 20 میلی متر ~ 4.3 * 3.3 میلی متر / 13.5 * 10 میلی متر ~ 2.3 * 1.6 میلی متر (اختیاری)

دقت اندازه گیری

X ~ Y ، (2.5 + L / 100) میکرومتر ، L طول اندازه گیری شده است

رایانه شخصی

سیستم رایانه ای ALL-IN-ONE ، سیستم عامل ویندوز 10 ، با مانیتور LCD 24 "

روشنایی

8 بخش چراغ حلقه ای LED ، نور کانتور و نور کمکی انعطاف پذیر ، همه کنترل نرم افزار و قابل برنامه ریزی است.

قالب ورودی

پرونده های DXF

فرمت خروجی

EXCEL ، DXF







اندازه گیری چند زاویه



برای چرخش سریعتر و دقیقتر زاویه ابزار در حین اندازه گیری ، جدول چرخشی RANGER600 دارای 2 زاویه مکانیکی ثابت ، 0 درجه و 90 درجه است.در موقعیت 0 درجه کاربران قادر به اندازه گیری ابزار End ، شافت انتهای مرکز - مرکز انتهای ابزار ، زاویه جلو و غیره هستند و موقعیت 90 درجه برای زاویه مارپیچ ، زاویه محوری جلو ، زاویه عقب اول ، زاویه عقب دوم و شیب در دسترس است زاویه لبه و غیره
در صورت نیاز به مکان زاویه دیگر ، کاربران می توانند از رمزگذار دقیق که در جدول چرخشی تعبیه شده استفاده کنند.خواندن زاویه در نرم افزار نمایش داده می شود.



ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 2
                      0 درجه 45 درجه 90 درجه




لوازم جانبی استاندارد



نور کمکی زاویه آزاد

یک نور اضافی کم نور روی بازوی انعطاف پذیر موجود است.که به کاربران کمک می کند تا یک تصویر برتر محلی داشته باشند.
ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 3



ماژول نور کانتور

RANGER600 شامل یک ماژول نور LED حاشیه مسیر نور موازی است که در امتداد جهت محور X متحرک است ، هنگام اندازه گیری کانتور ابزار ، بهترین تصویر و لبه تیز نمای شی را به کاربر ارائه می دهد.

ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 4

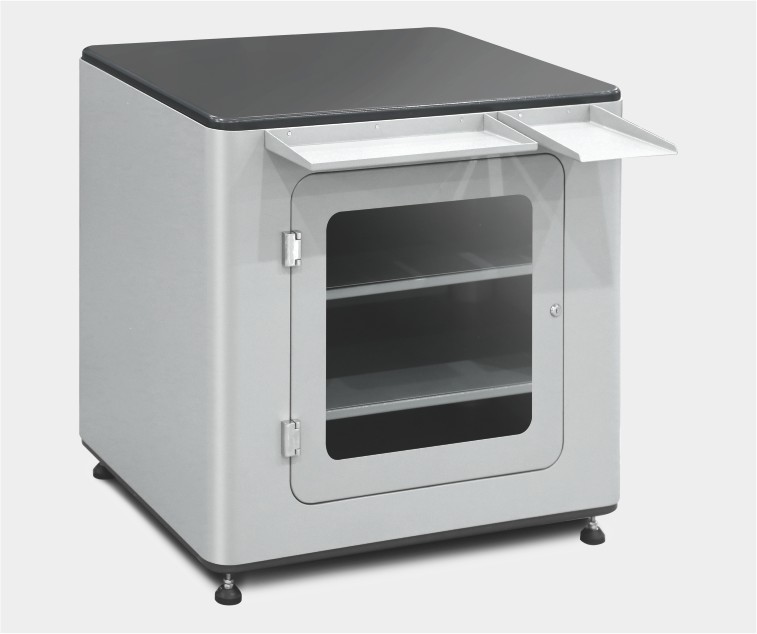

میز پایه

ایستگاه کار ایستاده جامد با فضای ذخیره سازی عملی و با دید باز برای ذخیره سازی مواد و ابزار.
ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 5

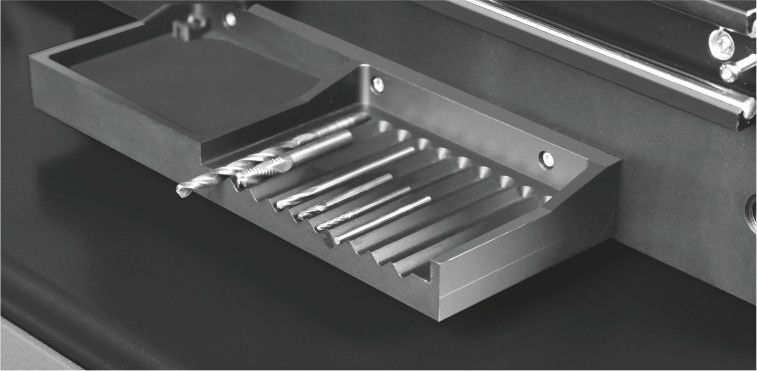

نگهدارنده ابزار

یک نگهدارنده ابزار چند بخشی در کنار دستگاه تعبیه شده است.کاربران می توانند تمام ابزارها را به منظور آماده سازی در اختیار داشته باشند تا از سردرگمی جلوگیری کنند.

ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 6




نرم افزار اندازه گیری SMARTOOL


محلول اندازه گیری ابزار برش پیشرو

نرم افزار اندازه گیری ابزارهای برش SMARTOOL بر اساس فناوری اندازه گیری نوری و دیجیتال با دقت بالا تولید شده است ، کار با آن آسان و بصری است و الگوریتم های اندازه گیری و ارزیابی بی شماری را به ویژه برای ابزارهای تولید یا تراشیده شده در تجارت آسیاب ارائه می دهد.

نماهای شارپ و با کنتراست بالا در هر بزرگ نمایی. بزرگنمایی کالیبره می شود.
سطح بزرگنمایی بالا امکان تجزیه و تحلیل حتی کوچکترین جزئیات سطح و یا بازرسی ابزارهای میکرو را فراهم می کند.
رابط کاربری نرم افزاری بصری و آسان - برای کاربردهای اندازه گیری سریع و آسان ، تمام کلیدهای عملکرد و صفحه عملکرد گرافیکی هستند و عملکرد تشخیص لبه اتوماتیک به از بین بردن اختلاف نتیجه اندازه گیری اپراتورهای مختلف کمک می کند.
سوئیچ رایگان بین نمای عکس اوجی و منحنی زمان واقعی منحنی کانتور ، کاربران قادر به مشاهده و اندازه گیری حداکثر لبه های ابزار در طی چرخش دوامی هستند. فرآیند کالیبراسیون و جبران پیشرفته - نرم افزار SMARTOOL عملکرد کالیبراسیون و جبران پیشرفته را ارائه می دهد ، بسیار دقت اندازه گیری را افزایش دهید.

ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 7




ویژگی های برجسته



عملکرد آسان

نمایش تصویر با وضوح بالا و رابط کاربری گرافیکی.تمام کلیدهای عملکرد و صفحه کنترل در پنجره نرم افزار نمایش داده می شوند.



ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 8





نمای منحنی پویا در حالت واقعی

این نرم افزار نمایش منحنی لبه را در زمان واقعی ارائه می دهد ، تجزیه و تحلیل و اندازه گیری لبه را بصری و واضح تر می کند.کاربران می توانند در هر زمان از مراحل اندازه گیری به حالت نمایش منحنی بروند.



ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 9





اندازه گیری سریع زاویه با شبکه

مشبک نمایش داده شده در ناحیه تصویر نرم افزار SMARTOOL به صورت آزاد قابل چرخش است و قادر به نمایش زاویه است.کاربران می توانند با استفاده از شبکه برای مقایسه لبه ، اندازه گیری سریع زاویه را به دست آورند.



ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 10





مقایسه CAD

نرم افزار اندازه گیری SMARTOOL از عملکرد مقایسه CAD پشتیبانی می کند.کاربران می توانند مستقیماً نقاشی CAD این ابزار را به عنوان مرجع به نرم افزار وارد کنند و برای ارزیابی هندسه ابزارهای برش ، تصویر واقعی را با نقشه مقایسه کنند.

قابلیت اندازه گیری



ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 11




قابلیت اندازه گیری



ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 12
زاویه محوری جلو مارپیچ زاویه عقب اول



ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 13
دوم زاویه عقب زاویه لبه





ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 14
انتهای ابزار انتهای ابزار - انتهای ابزار شافت مرکزی - زاویه جلو



ابزار ارزیابی ابزار فرز ابزار اندازه گیری بصری ابزار با 24 "مانیتور ال سی دی 15
زاویه عقب اول زاویه عقب اول
