Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems

اطلاعات پایه
Place of Origin: China
نام تجاری: UNIMETRO
Model Number: HE
Minimum Order Quantity: 1
قیمت: Discussible
Packaging Details: Wood case
Delivery Time: 30 work days
Payment Terms: T/T
Supply Ability: 1 per month
اطلاعات تکمیلی
سفر محور Z: 150 میلی متر عدسی شیئی: لنز زوم قطع شده دستی / لنز اتوزوم 0.7-4.5X / لنز Navitar برای گزینه
بزرگنمایی: 33-195X میدان دید: 8.1-1.3
اندازه گیری وضوح: 1um / 0.5um / 0.25um / 0.1um برای اختیاری نرم افزار اندازه گیری: نرم افزار اندازه گیری ترکیبی 3 بعدی Rational Vue
روشنایی: LED حلقه 8 بخش قابل برنامه ریزی برای نور سطح، LED حلقه 40 بخش برای گزینه، نور کانتور موازی LED، نور
برجسته:

سیستم اندازه گیری بینایی

,

سیستم های اندازه گیری بینایی

,

دستگاه اندازه گیری بینایی با اندازه بزرگ


توضیحات محصول

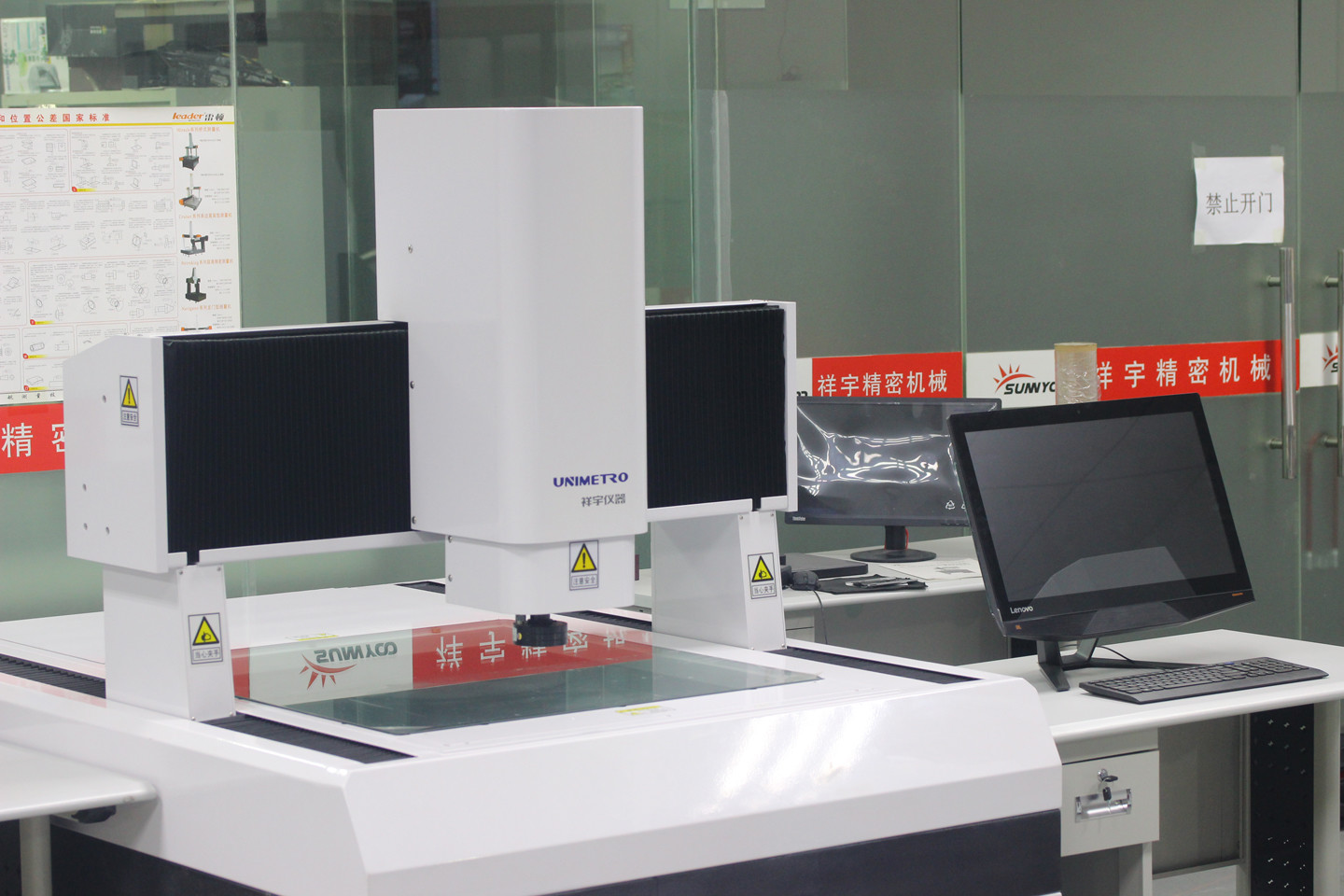

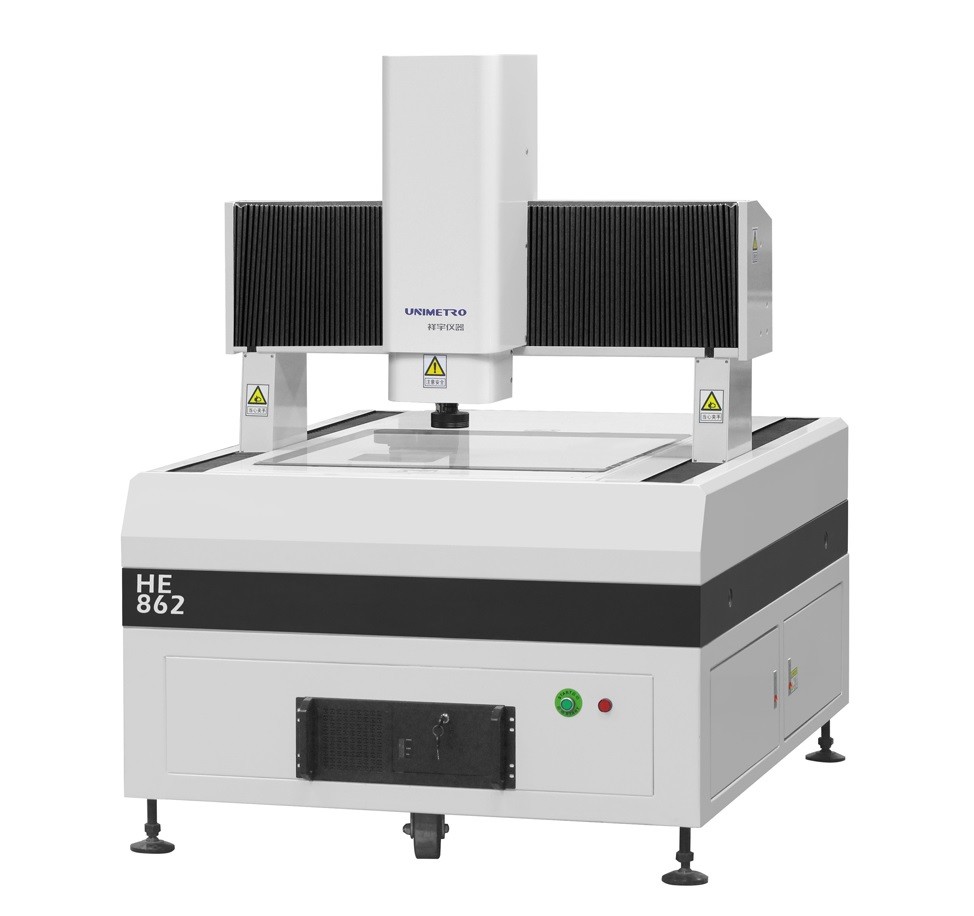

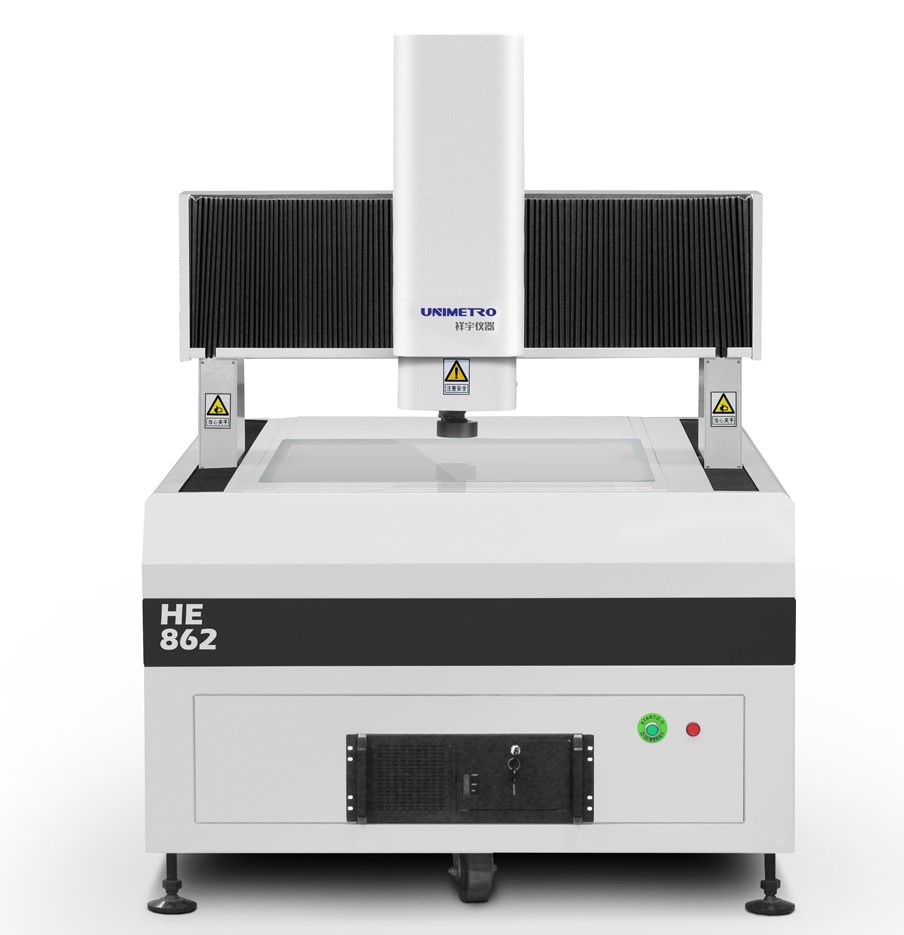

دستگاه اندازه گیری بینایی اتوماتیک CNC سری HE Gantry Type





توضیحات محصول



دستگاه اندازه‌گیری بینایی از نوع دروازه‌ای با دقت بالا سری HE با ترکیبی از دقت بالا و راندمان بالا، اندازه‌گیری با سرعت بالا را برای عناصر هندسی انواع مختلف قطعات ارائه می‌دهد.سری HE به طور گسترده در صنایع و محصولات مختلف مانند PCB، ورقه ورقه با روکش مس، شیشه های بزرگ، ماژول های LCD و مواد عایق و غیره استفاده می شود.



تجزیه و تحلیل عناصر محدود در فرآیند طراحی سری HE معرفی شده است، استحکام بالا و ساختار مکانیکی دقیق را تضمین می کند.پایه دستگاه از ساختار پل متحرک قاب بسته استفاده می کند که ساده است و قابلیت بارگذاری بالا و بهترین عملکرد حرکتی را ارائه می دهد.



پایه دستگاه گرانیت درجه 000، استحکام بالا، مقاومت در برابر خوردگی و پایداری بالا را ارائه می دهد.



مرحله کار می تواند راه حل های ثابت چند محصول را از پیش تنظیم کند، همچنین ترکیب لنزهای متعدد برای گزینه است، نیازهای اندازه گیری مختلف را از مشتریان مختلف برآورده می کند.



سیستم کنترل حرکت حلقه بسته کامل بهترین عملکرد حرکت و موقعیت یابی را تضمین می کند.



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 0



با تجزیه و تحلیل اجزای محدود و گرانیت درجه 000، ما معقول ترین و بهینه ترین طراحی قاب ماشین را دریافت می کنیم که استحکام و قابلیت اطمینان بالایی را تضمین می کند.



دستگاه اندازه‌گیری بینایی با راندمان بالا سری HE با استفاده از کنترل‌کننده حرکت UWC و موتورهای گشتاور بالا، کنترل حرکت با عملکرد بالا، شتاب بالا و مکان‌یابی سریع راندمان بالایی را در فرآیند اندازه‌گیری ارائه می‌دهد.



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 1

بسته راه حل دستگاه اندازه گیری بینایی بزرگ UWC، موتورهای پاناسونیک برای گزینه

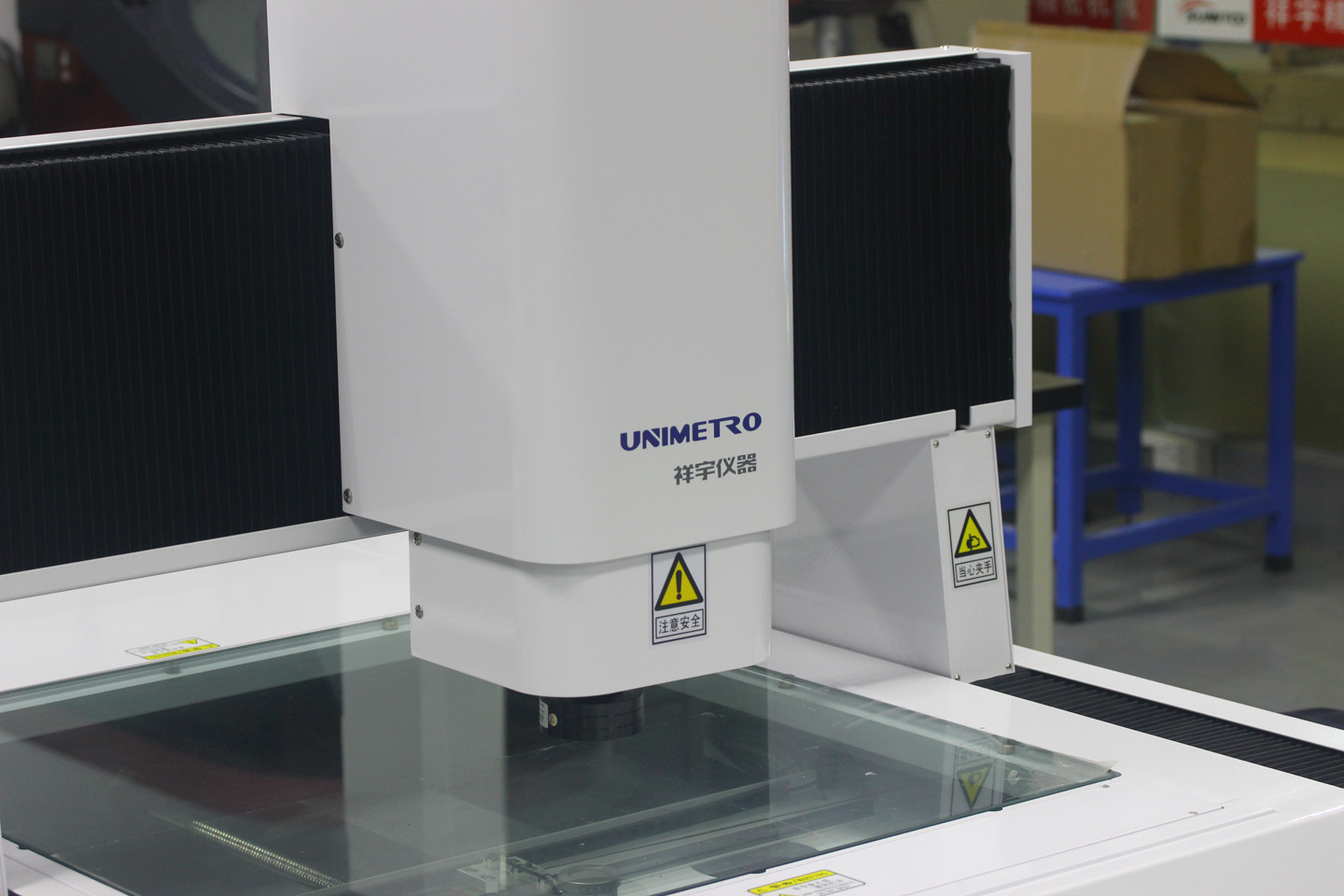

قاب دستگاه با ساختار دروازه ای متحرک است که ساختار ساده تر و هوشمندتر با بارگذاری بیشتر و عملکرد حرکت بهتر را تضمین می کند.







تصاویر تفصیلی



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 2 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 3



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 4 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 5

محور X/Y از راه راهنمای خطی دقیق استفاده می کند، محور Z از ریل متقاطع با کارایی بالا با گروه اصلی اصطکاکی آلمانی استفاده می کند.



ترازوهای خطی Renishaw با دقت بالا، پایداری و چرخه عمر طولانی گنجانده شده است.



با توجه به نیاز کاربران، مرحله کار می تواند با چندین نوع از محصولات از پیش تنظیم شود، همچنین گزینه ترکیبی چند لنز و دوربین در دسترس است، انعطاف پذیری بیشتری را به کاربران می دهد.

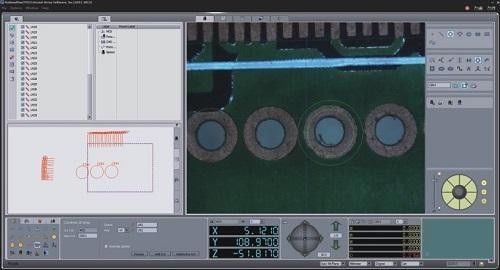

با نرم افزار قدرتمند Rational-Vue، کاربران می توانند به راحتی به برنامه های اندازه گیری پیچیده دست یابند.در تولید انبوه دستگاه اندازه گیری بینایی سری HE می تواند یک ابزار اندازه گیری قدرتمند باشد.



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 6











مولفه های



مدل

HE 652

HE862

HE1080

HE1210

HE1512

HE1812

سفر X,Y (میلی متر)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

سفر محور Z (mm)

200 (با توجه به نیاز مشتریان قابل افزایش است)

ظرفیت بار

تقریبا35 کیلوگرم

ابعاد (میلی متر)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

وزن (کیلوگرم)

1500

1800

2900

3200

4400

4800

وضوح

0.5μm (0.1um برای گزینه)

دوربین

دوربین دیجیتال 2M HD GIGA

لنز زوم

لنز زوم خودکار حرفه ای بزرگنمایی لنز زوم: 1~10X

بزرگنمایی ویدیو

18 ~ 195X (با توجه به مدل های مختلف دوربین انتخابی، بزرگنمایی آن تغییر می کند؛ بزرگنمایی واقعی تابع داده های اندازه گیری شده است)

FOV

8.1 ~ 1.3 میلی متر (با توجه به طرح های مختلف تطبیق دوربین و لنز، میدان دید بر این اساس تغییر می کند و میدان دید واقعی تابع داده های اندازه گیری شده است)

دقت*

≤ (3+L/200)μm

روشنایی

روشنایی سطح LED 5 حلقه 8 بخش قابل برنامه ریزی (نور حلقه ای 40 بخش، نور هم محوری، نور حلقه متحرک چند رنگ برای گزینه)










راه حل های اختیاری



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 7 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 8



روشنایی:
لنز:
کاوشگر لمسی:
سنسور لیزری
4/8/40 بخش چراغ حلقه LED سطحی
48 بخش 4 رنگ LED حلقه چراغ
چراغ حلقه LED متحرک 4 رنگ
لنز زوم فرورفته دستی
لنز زوم خودکار
لنز زوم فرورفته دستی با نور هم محور
لنز زوم خودکار با نور هم محور
کیت MCP Renishaw
خطای اندازه گیری<=0.75μm
Renishaw PH6+TP20
خطای اندازه گیری<=0.35μm
سنسور لیزر بدون تماس KEYENCE
سنسور اندازه گیری نور سفید
