کیت فیکسچر CMM رنگ طلایی

تجهیزات دستگاه اندازه گیری مختصات CMM

CMM مختصات دستگاه اندازه گیری فیکسچر تجهیزات اندازه گیری تجهیزات بازرسی

کاربرد

سری فیکسچرهای Flexfix به طور گسترده در صنایع مختلف مانند الکترونیک، هوافضا، خودرو، پلاستیک یا مراقبت های پزشکی استفاده می شود.قابل معرفی به تمامی سایزها و مدل های CMM و VMM.آنها ابزارهایی هستند که فرآیند اندازه گیری شما را انعطاف پذیر، تکرارپذیر و استاندارد می کنند.

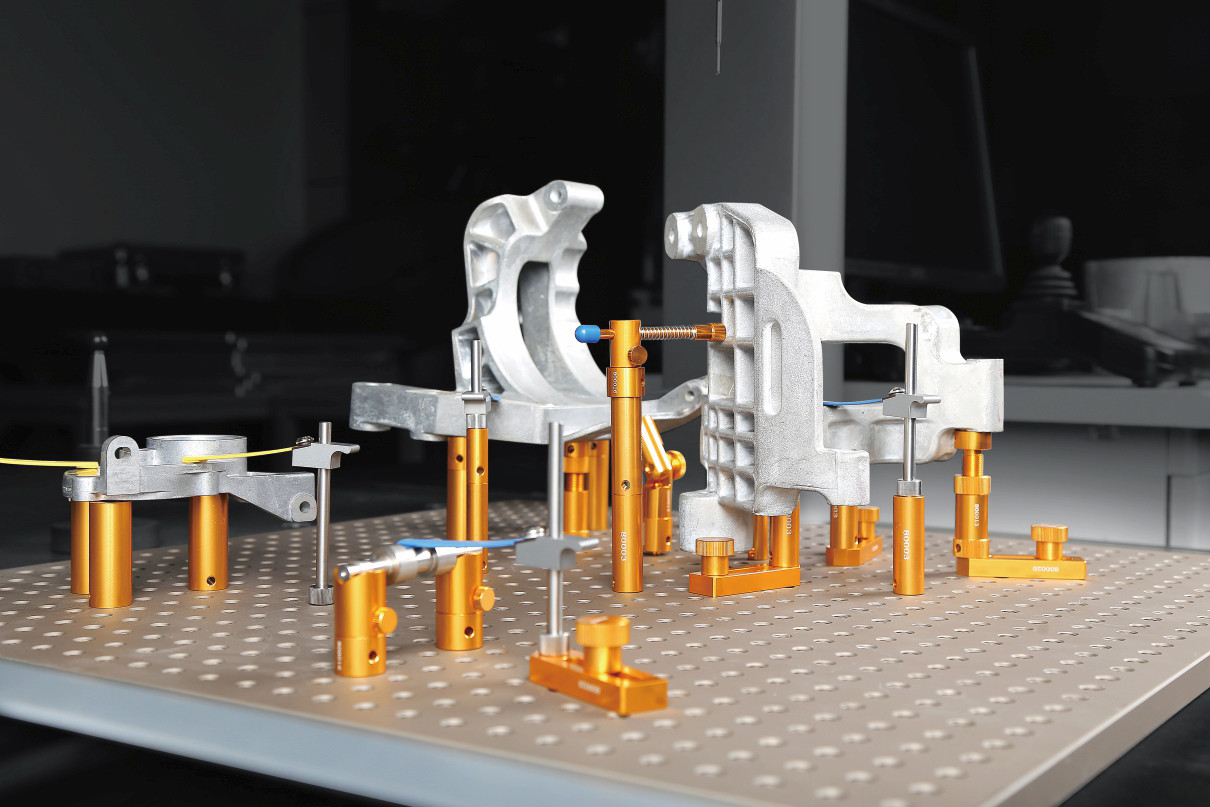

تثبیت مدولار برای CMM شما

سیستم فیکسچرهای CMM سری FlexFix توسط UNIMETRO طراحی و توسعه یافته است که به معنای کمک به کاربران CMM برای بهبود تکرارپذیری و دقت فرآیند بازرسی با ارائه تنظیمات سریع و قابل تکرار برای قطعات است.فیکسچرهای CMM سری FlexFix ماژولار هستند و می‌توان آن‌ها را با توجه به نیازهای کاربر گسترش داد تا یک راه‌حل کامل را برای هر قطعه بدون در نظر گرفتن اندازه، شکل یا جنس آن ارائه دهد.

برای کاربردهای متعدد مانند الکترونیک، هوافضا، خودرو، پلاستیک یا مراقبت‌های پزشکی، سری FlexFix می‌تواند راه‌حل کاملی برای الزامات نصب CMM ارائه دهد.این سری صفحات فیکسچر با اتصالات رزوه ای M8 را در انتخاب گسترده ای از اندازه های استاندارد ارائه می دهد که از مواد آلومینیومی با دقت بالا و با فرآیند ساخت پیچیده ساخته شده اند تا از دقت و قابلیت اطمینان سیستم اطمینان حاصل شود.راه‌حل‌های تثبیت‌کننده عالی را می‌توان خیلی سریع و بدون هیچ ابزاری برای افزایش توان و جلوگیری از تاخیر در بازرسی مونتاژ کرد.

انتخاب کیت فیکسچر خود

لامپ های CMM سری Flexfix به عنوان کیت فروخته می شوند تا راه اندازی آسانی داشته باشند.یک کیت از یک تخته پایه و مجموعه ای جامع از اجزا تشکیل شده است.

ما گزینه اندازه های مختلف را برای صفحات پایه ارائه می دهیم و کاربر باید بر اساس اندازه دستگاه CMM و نیاز اندازه گیری، مناسب را انتخاب کند.

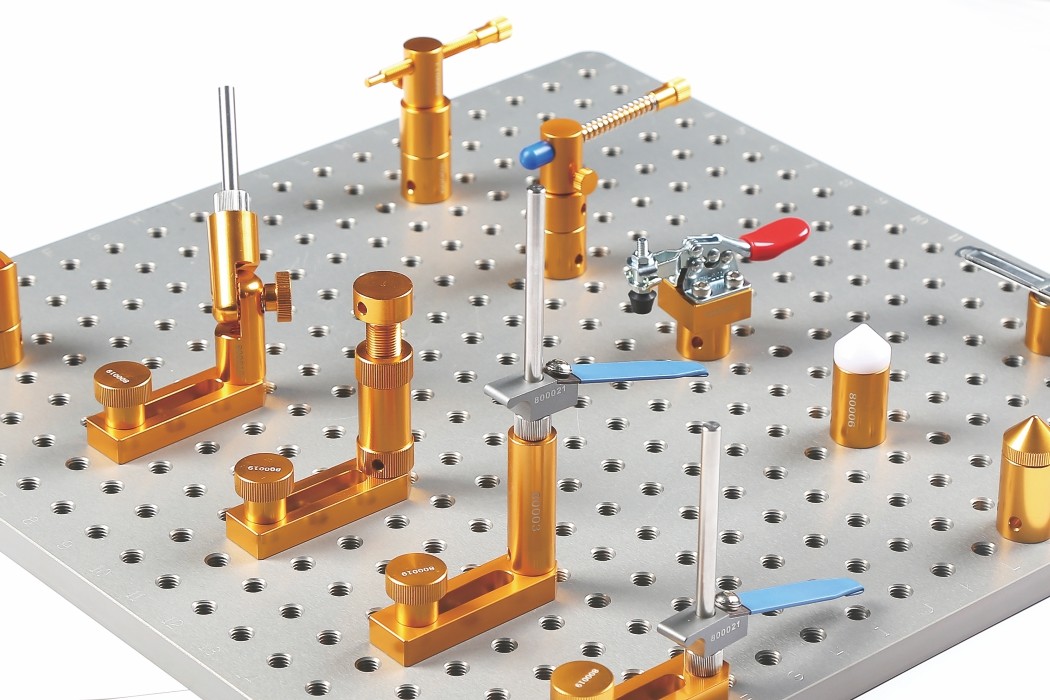

اجزای فیکسچر CMM

قطعات فیکسچر سری فلکس فیکس برای محکم نگه داشتن قطعات با حداقل نیروی لازم و بدون هیچ ابزار خاصی طراحی شده اند، تمامی قطعات دارای عملکرد متفاوتی از جمله نگهدارنده، گیره یا پرس هستند.طراحی معقول اجازه می دهد تا از آسیب یا اعوجاج در قسمت اندازه گیری جلوگیری شود.با استفاده از این اجزای انعطاف پذیر، کاربران می توانند انواع مختلفی از ترکیبات ثابت را برای قطعات مختلف ایجاد کنند.همچنین تنظیم یک مسیر کاوشگر واضح برای اندازه گیری سه بعدی آسان است.

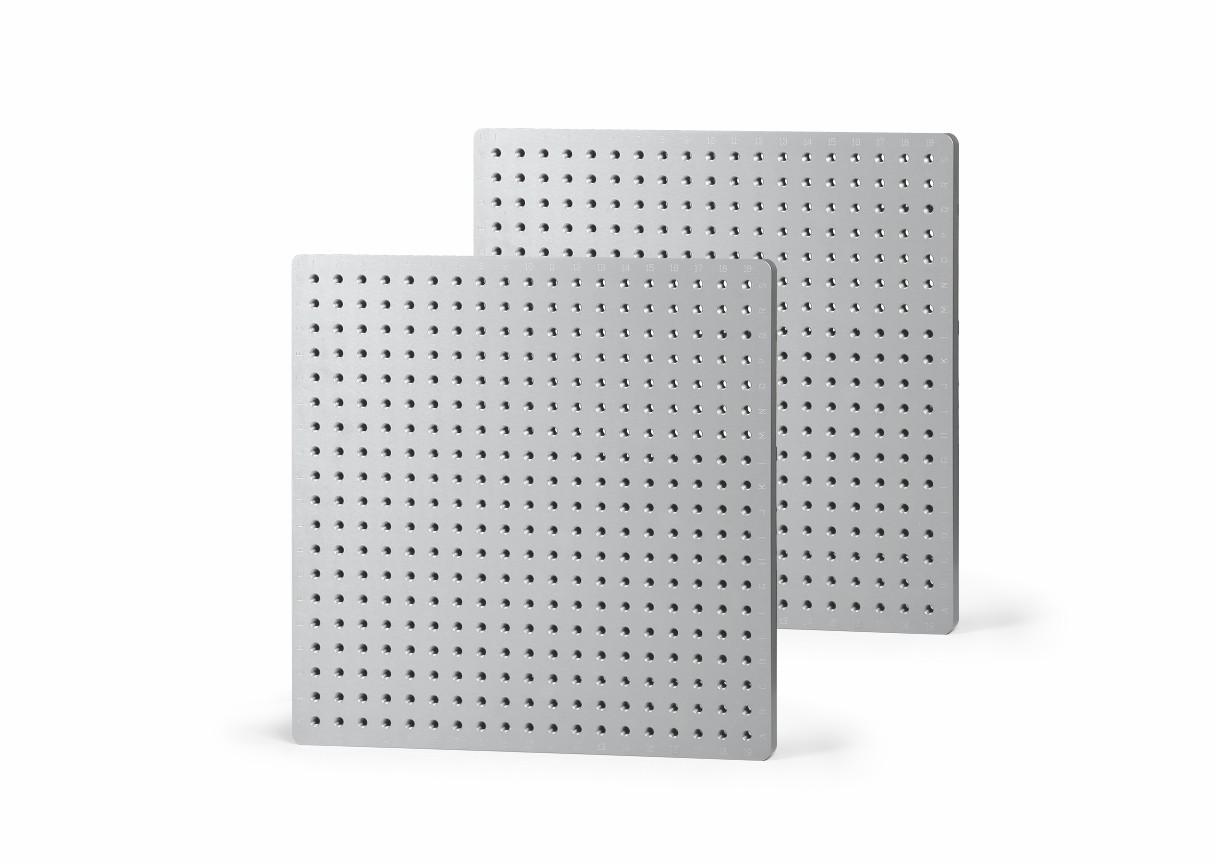

صفحات پایه CMM

اندازه های متعددی از صفحات پایه برای گزینه های فیکسچرهای CMM سری Flexfix در دسترس هستند.که اجازه می دهد تا طیف گسترده ای از کاربرد را برای اندازه های مختلف CMM و همچنین برآورده کردن اندازه های مختلف نیازهای یراق آلات را برآورده کند.

برای ساخت صفحات با دقت، صافی و قابلیت اطمینان بالا، یک فرآیند ساخت پیچیده برای صفحات پایه فیکسچرهای CMM مورد نیاز است که شامل ماشینکاری CNC، سنگ زنی دقیق، پوشش آنودایز و مارک لیزری می شود.و به جز اندازه های استاندارد، اندازه های سفارشی و سوراخ های نخ را نیز ارائه می دهیم.

صفحات فیکسچر یک الگوی شبکه الفبایی عددی ارائه می دهند و هر جزء فیکسچر شماره قطعه خود را به راحتی قابل مشاهده است.این امر باعث می‌شود که تنظیمات کاربر با ضبط مونتاژ و محل هر یک از اجزای اتصال کاملاً تعریف و مستند شود، به طوری که می‌توان همان تنظیمات را به سرعت و با دقت برای بازرسی‌های بعدی بازتولید کرد.

اندازه بشقاب ها:

400 * 300 میلی متر، سوراخ موضوع M8

400 * 400 میلی متر، سوراخ موضوع M8

500 * 500 میلی متر، سوراخ موضوع M8

600 * 600 میلی متر، سوراخ موضوع M8

سایزهای سفارشی دیگر

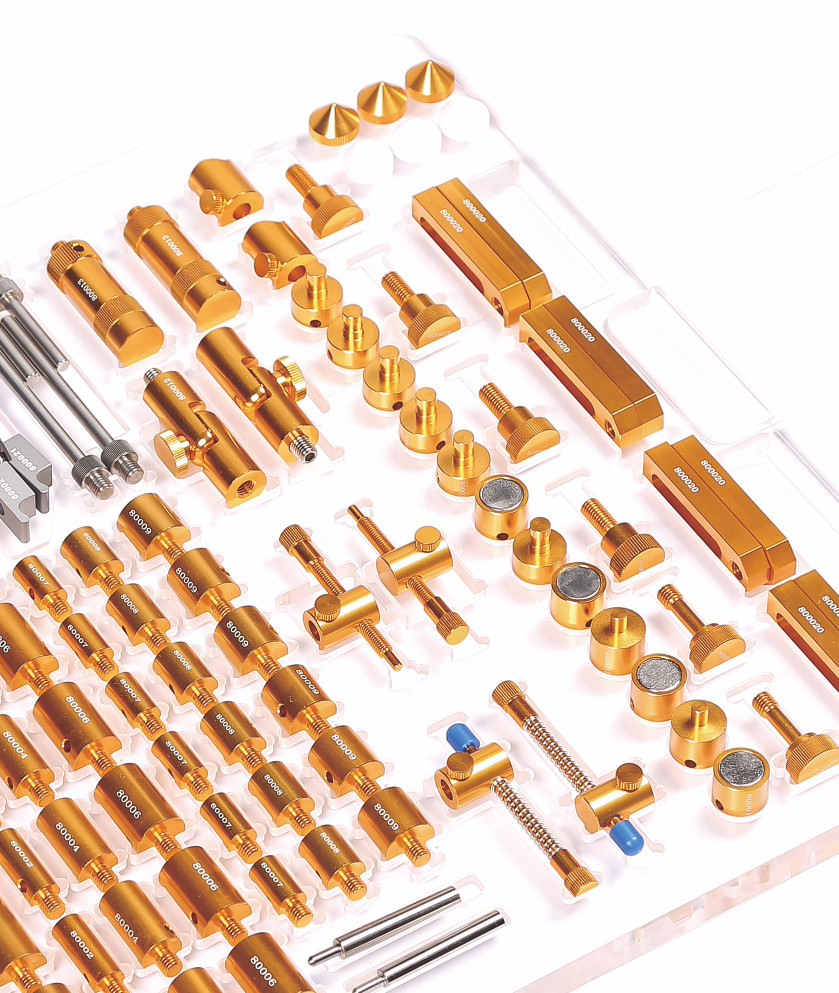

لیست اجزاء
