خانه > محصولات> ماشین اندازه گیری چشم انداز> تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه

تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه

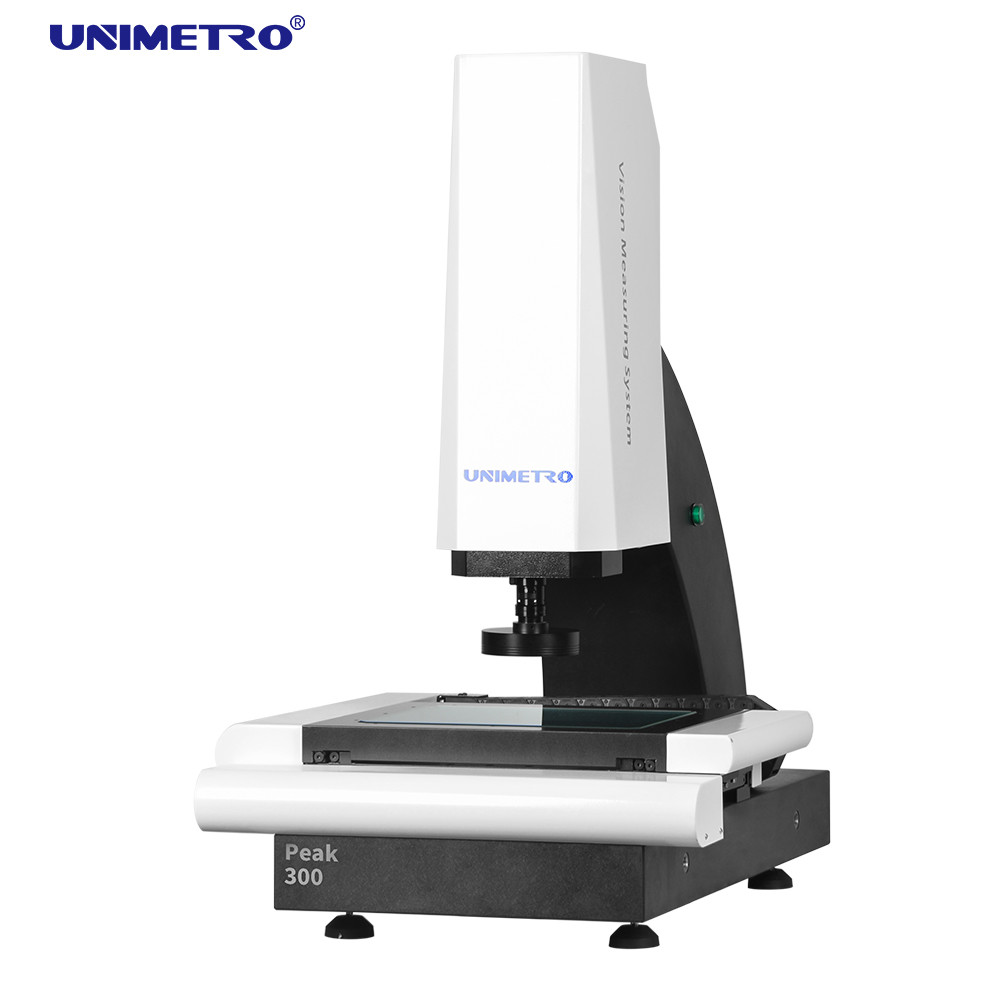

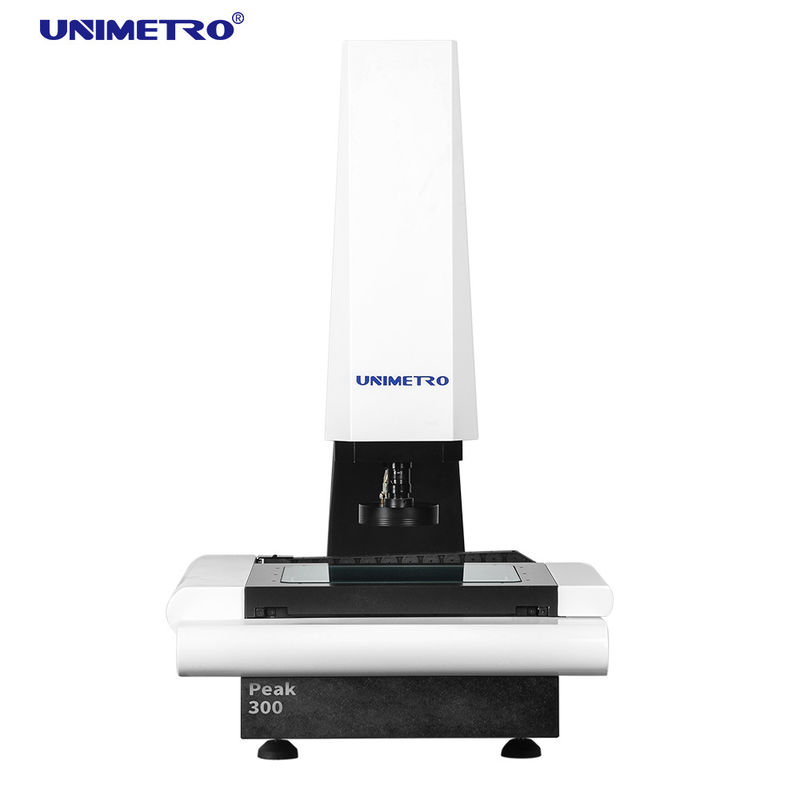

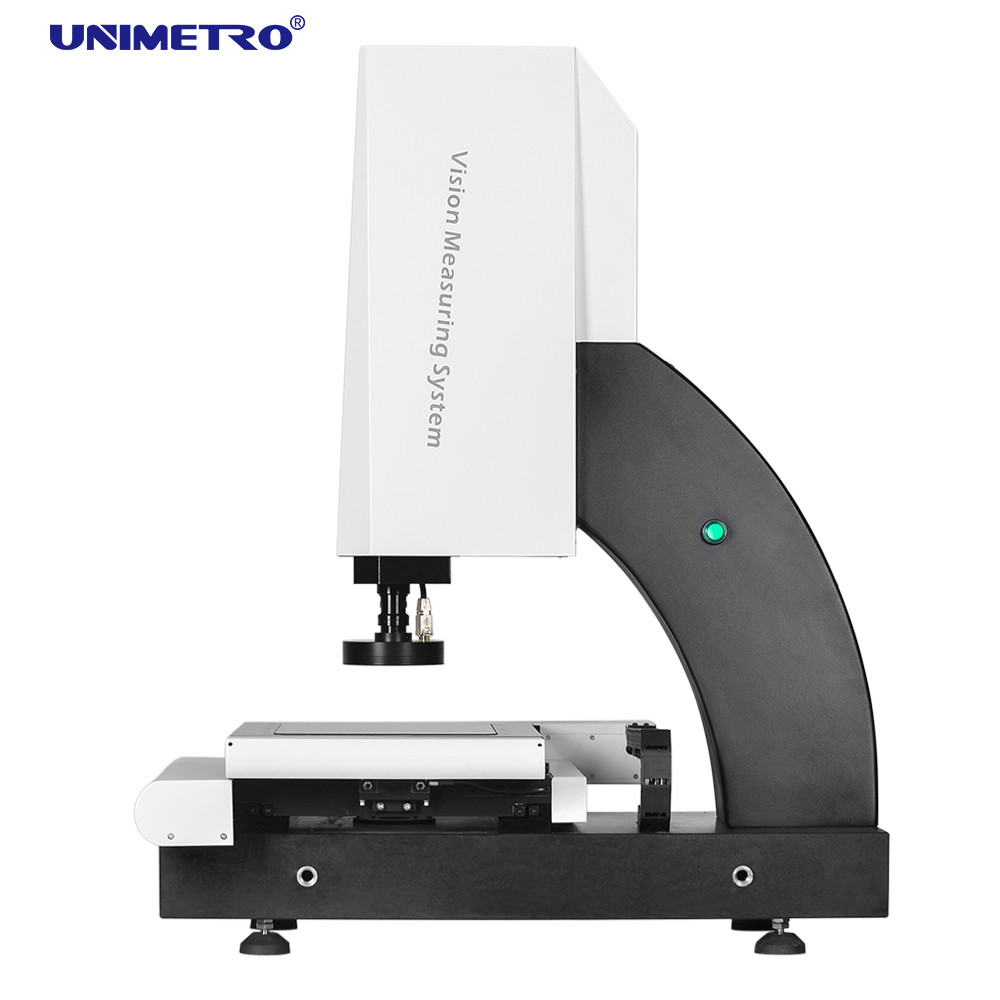

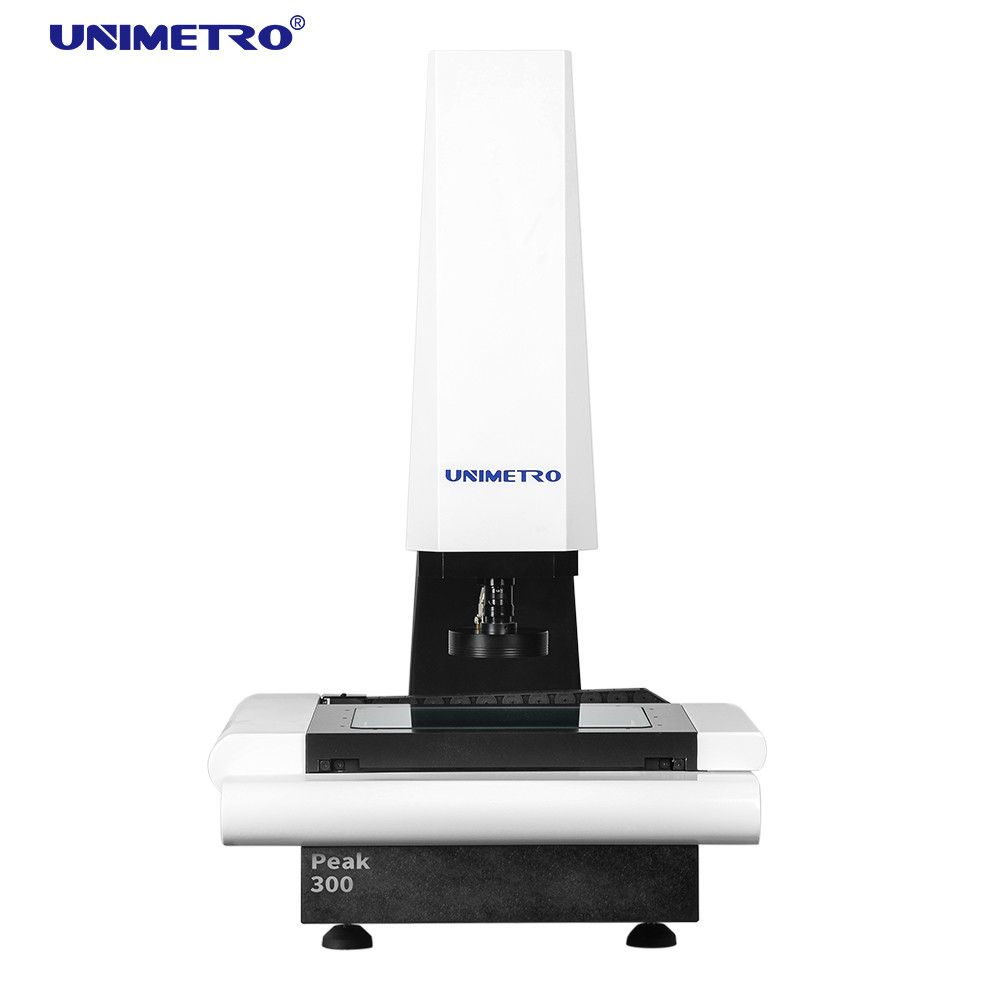

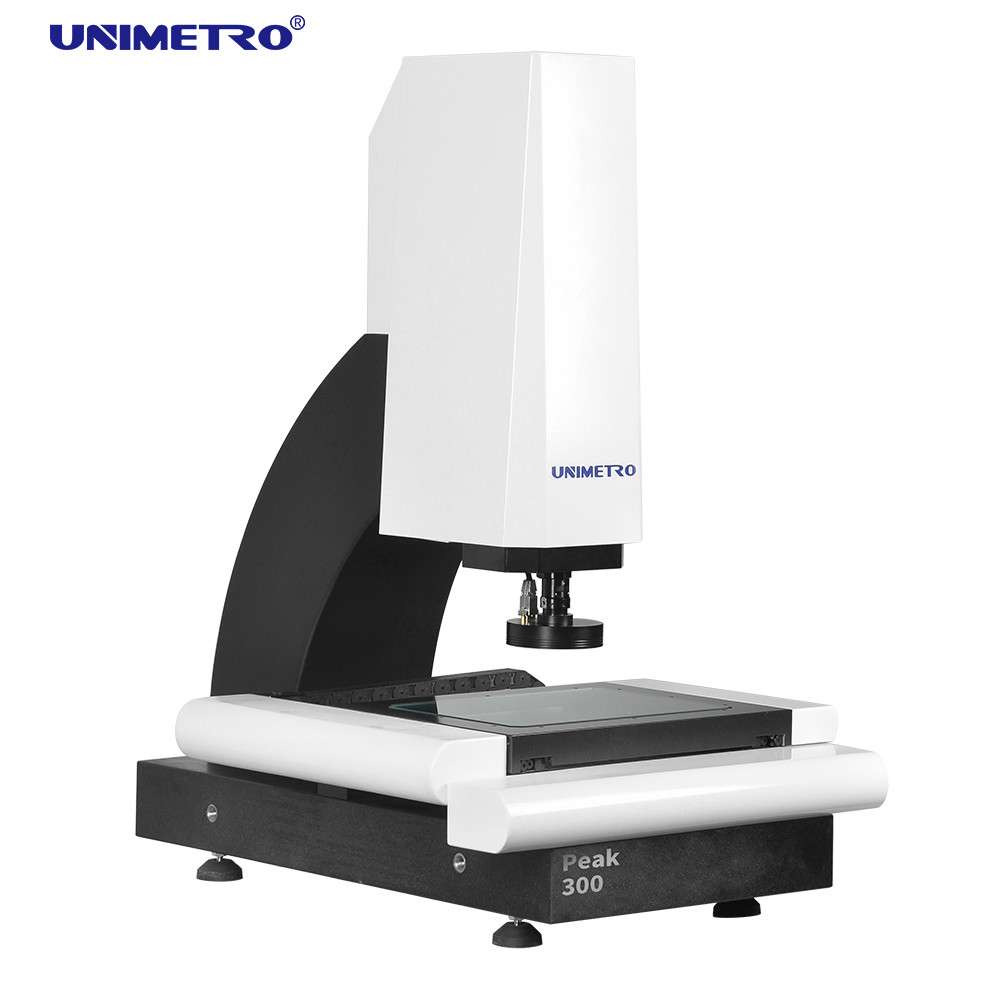

Repeatability 3um Full Automatic Vision Measurement Machine For Angle Measurement
Repeatability 3um Full Automatic Vision Measurement Machine For Angle Measurement
Repeatability 3um Full Automatic Vision Measurement Machine For Angle Measurement Repeatability 3um Full Automatic Vision Measurement Machine For Angle Measurement Repeatability 3um Full Automatic Vision Measurement Machine For Angle Measurement Repeatability 3um Full Automatic Vision Measurement Machine For Angle Measurement
اطلاعات پایه
محل منبع: چین
نام تجاری: UNIMETRO
گواهی: CE ISO
شماره مدل: اوج
مقدار حداقل تعداد سفارش: 1
قیمت: Discussible
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 10 ~ 20days
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 30 در هر ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
بعد، ابعاد، اندازه: 810*610*1055 محدوده اندازه گیری: 300*200*200 میلی متر
دقت: 3+ L/200um تکرارپذیری: 3 میلی متر
وزن: 330 کیلوگرم دوربین: دوربین CCD درجه صنعتی
لنز: 0.7-4.5X فاصله کاری: 108 میلی متر
وضوح مقیاس خطی: 0.0005 میلی متر ضمانتنامه: 24 ماه
برجسته کردن:

دستگاه اندازه گیری بینایی CNC

,

دستگاه اندازه گیری بینایی 3um تکرارپذیری

,

دستگاه اندازه گیری بینایی 3um

توضیحات محصول

اندازه گیری نوری دستگاه اندازه گیری چشم انداز CNC VMM نوع اقتصادی


دستگاه اندازه گیری بینایی ابزاری است که برای اندازه گیری دقیق ابعاد فیزیکی، دقت تا سطح میکرون استفاده می شود.دستگاه اندازه گیری بینایی یک ابزار اندازه گیری نوری با استفاده از دوربین برای گرفتن تصویر قطعه کار، تجزیه و تحلیل پیکسل تصویر و محاسبه ابعاد دو بعدی با نرم افزار اندازه گیری است.
دستگاه اندازه گیری CNC Vision یک دستگاه اندازه گیری ابعاد قدرتمند است که برای فرآیند کنترل کیفیت تولید انبوه طراحی شده است.این با نرم افزار قدرتمندی پیکربندی شده است که فرآیند اندازه گیری را قابل برنامه ریزی می کند، کاربران می توانند به اندازه گیری محصولات با فرآیند تمام اتوماتیک به مقدار زیادی دست پیدا کنند.سری PEAK یک مدل اقتصادی از دید CNC تمام اتوماتیک است که توسط UNIMETRO توسعه یافته است.
طراحی ساده و یکپارچه به ما امکان می دهد دستگاه را با هزینه کمتر بسازیم، در عین حال دقت اندازه گیری بالا و بهترین عملکرد را حفظ کنیم.کاربران می توانند از مزیت راندمان بالا و صرفه جویی در هزینه کار از یک دستگاه اندازه گیری کامل CNC Vision با قیمت بسیار پایین لذت ببرند.



پیکربندی سخت افزار

◉ مقیاس خطی 3 محوری با وضوح 0.5um
◉ عملکرد فوکوس خودکار با کارایی بالا
◉ مرحله کار آلومینیوم و آندایزینگ سخت

◉ سازگار با پروب لمسی Renishaw (اختیاری)
◉ 3 حلقه 8 بخش LED رینگ نور نرم افزار کنترل و قابل برنامه ریزی
◉ مسیر نور موازی LED نور کانتور نرم افزار کنترل و قابل برنامه ریزی
◉ سنسور جابجایی فیبر کانفوکال (اختیاری)
◉ راه راهنمای خطی HIWIN
◉ کنترل موتوری محور Z
◉ جعبه کنترل هسته یکپارچه
◉ دوربین CCD درجه صنعتی
◉ پالس ژنراتور دستی برای کنترل حرکت محور Z
◉ دارای نشانگرهای لیزری برای موقعیت یابی و فوکوس کمکی (اختیاری)

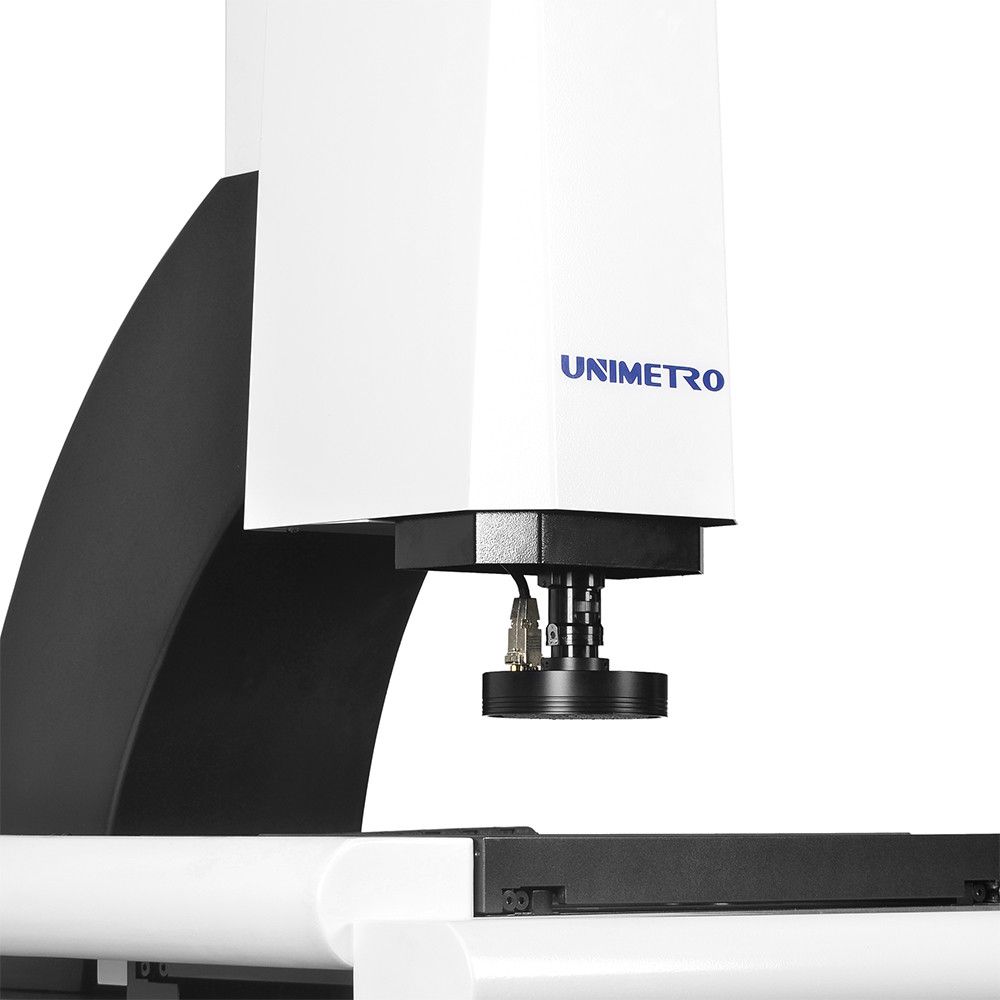

◉ لنز زوم دستی 0.7-4.5X با سنسور بازخورد سیگنال بزرگنمایی
تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 0


کارکرد

1) سری PEAK VMM با خط کامل سنسورهای اندازه گیری فیبر Omron سازگار است که ارائه می دهد.امکان بیشتر نیاز اندازه گیری دقیق.



2) اندازه گیری های پایدار سطوح شیب دار یا منحنی
3) اندازه گیری های پایدار انواع مختلف مواد
4) اندازه گیری های پایدار سطوح صاف یا درشت

5) سری PEAK VMM با پروب لمسی Renishaw به عنوان پیکربندی اختیاری سازگار است.کاربران به راحتی می توانند به عملکرد اندازه گیری دو بعدی و سه بعدی در یک دستگاه دست یابند.
6) نرم افزار می تواند افست بین لنز نوری و پروب لمسی را محاسبه کند، اطمینان حاصل می کند که تمام نتایج اندازه گیری در یک سیستم مختصات هستند.نتایج اندازه گیری را می توان به عنوان ترسیم سه بعدی برای مهندسی معکوس قرار داد.


توابع نرم افزار دستگاه اندازه گیری بینایی
نرم افزار UNIMETRO INSPECT3D با رابط کاربری کاربر پسند، یادگیری آسان، عملکرد قدرتمند، به کاربران اجازه می دهد تا به اندازه گیری سریع و دقیق دست یابند.
این نرم افزار رابط کاربری کامل زبان انگلیسی را ارائه می دهد، همچنین امکان توسعه زبان جدید را فراهم می کند.

◉ فایل CAD را وارد کرده و اندازه گیری کنید
◉ آرایه قطعات و اندازه گیری ماکرو
◉ فوکوس خودکار و اندازه گیری ارتفاع
◉ عملکرد ناوبری به مکان یابی سریع کمک می کند
◉ عملکرد اندازه گیری هندسی قدرتمند
◉ گزارش داده های متعدد و عملکرد خروجی داده های گرافیکی
◉ برنامه کاربر انعطاف پذیر
◉ ایجاد عناصر مرجع
◉ عملکرد قدرتمند تشخیص لبه
◉ پشتیبانی از لوازم جانبی خارجی متعدد
◉ محاسبه خودکار تحمل هندسی عناصر
◉ اندازه گیری تولید پیچیده سریع و راحت


مولفه های

مدل

PEAK 300

پیک 400

ابعاد (mm) (L*W*H)

850*650*1060

1000*800*1080

برد اندازه گیری (میلی متر) (X*Y*Z)

300*200*200

400*300*200

دقت (μm)

3+L/200

3+L/200

تکرارپذیری (μm)

3

3

وزن (کیلوگرم)

120

150

دوربین

دوربین CCD آنالوگ درجه صنعتی و کارت گرافیک SV2000E

لنز

لنز زوم دستی فرورفته 0.7-4.5X / 0.7-4.5X لنز زوم دستی با بازخورد سیگنال (اختیاری) / لنز زوم خودکار (اختیاری)

بزرگنمایی

18-188X (ترکیب مختلف دوربین و لنز منجر به دامنه بزرگنمایی متفاوت می شود

FOV

8.1-1.3mm (ترکیب مختلف دوربین و لنز منجر به محدوده FOV متفاوتی می شود)

فاصله کاری

108 میلی متر

وضوح مقیاس های خطی

0.0005 میلی متر

روشن شدن

3 حلقه قابل برنامه ریزی، نور حلقه سطحی 8 بخش، نور کانتور موازی قابل برنامه ریزی



اطلاعات شرکت


تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 1
تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 2
تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 3
تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 4

مشتری و نماینده ما

تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 5
تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 6
سوالات متداول
تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 7Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 8A1: ما یک کارخانه هستیم و سریعترین پاسخ را در 24 ساعت به شما می دهیم.
تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 7Q2: شرکت شما عمدتا در چه زمینه ای است؟
تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 8A2: ما عمدتاً دستگاه اندازه گیری Vision، دستگاه اندازه گیری مختصات، تجهیزات CMM و VMM و غیره را تولید می کنیم.
تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 7Q3: چگونه مشخصات مناسب را انتخاب کنیم؟
تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 8A3: تا زمانی که تنوع و اندازه محصول را به ما بگویید که باید اندازه گیری شود، تیم حرفه ای ما ابزار اندازه گیری با مشخصات مناسب را به شما توصیه می کند.
تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 7Q4: آیا خدمات سفارشی را قبول می کنید؟
تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 8A4: مطمئن باشید!ما می‌توانیم نه تنها ماشین‌های معمولی، بلکه ماشین‌های سفارشی‌شده برای نیازهای مشتری را نیز ارائه کنیم.
تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 7Q5: دوره گارانتی شما چقدر است؟
تکرارپذیری 3um دستگاه اندازه گیری بینایی اتوماتیک کامل برای اندازه گیری زاویه 8A5: دوره ضمانت محصول ما 1 سال است.کیفیت محصول ما بسیار پایدار است و ما داریم
در برخی از قطعات شکستنی بسیار بهبود یافته است.شما می توانید از کیفیت محصول ما مطمئن باشید.
