دستگاه اندازه گیری مختصات هلیم نوع نیمه اتوماتیک CMM

معرفی

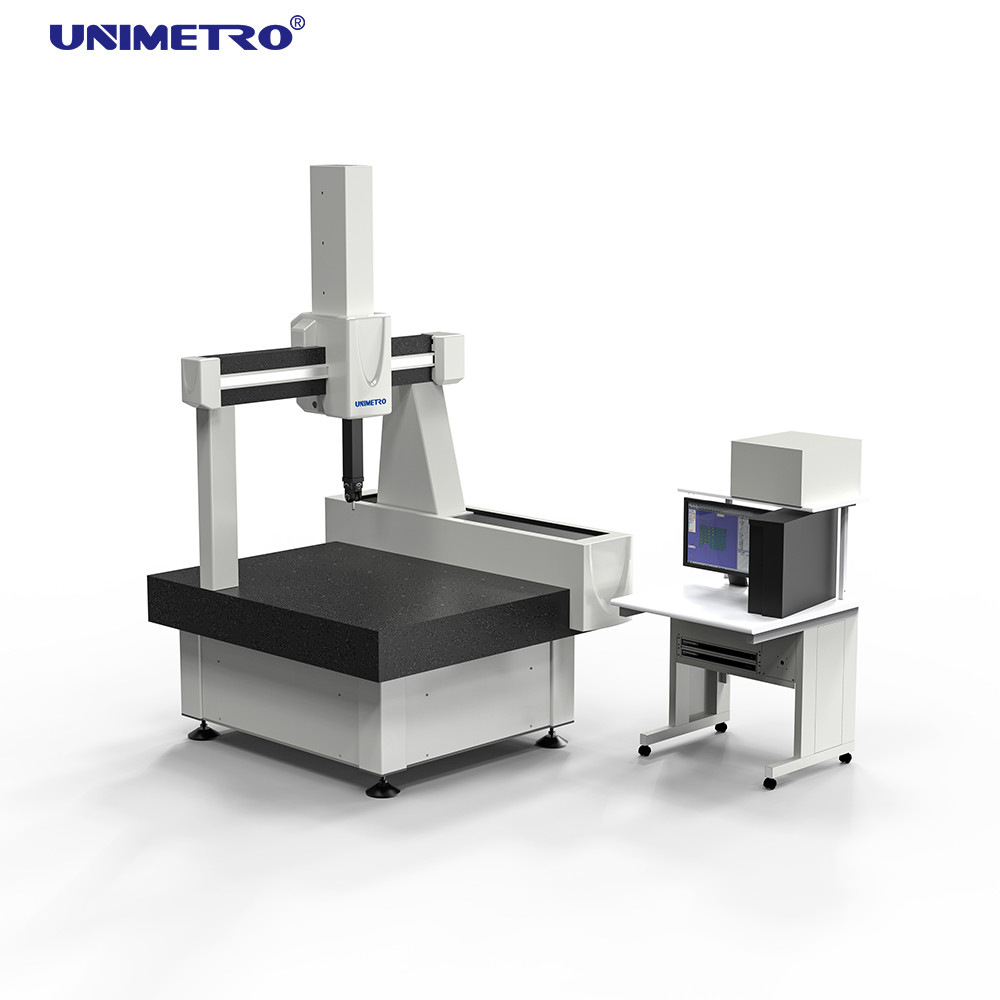

"هلیوم" با بالاترین ماشین دقیق مشخص می شود که UNIMETRO به طور کامل توسعه یافته و طراحی شده است.هر قطعه در دوره ساخت به شدت انتخاب می شود و اطمینان حاصل کنید که تمام قطعات در دوره مونتاژ به طور کامل و مناسب به هم متصل شده اند.پذیرش ماشین های اندازه گیری بر اساس ISO 10360-2 صورت می گیرد.برای انجام این کار، از دو روش پذیرش استاندارد استفاده می شود.تمام دستگاه های اندازه گیری با لیزر فوق دقیق اندازه گیری می شوند.پس از آن، یک آزمایش مطابق با استانداردها با معیارهای جامد دارای گواهی DKD مانند بلوک های اندازه گیری، صفحات توپ و غیره انجام می شود.بنابراین، ماشین آلات مورد استفاده مشتریان در نهایت با کیفیت بالا، دقت بالا و تکنولوژی آلمانی است.

پارامترهای فنی

مزایای

ثبت اختراع میرایی ارتعاش غیرفعال دوگانه:
CMM بیشتر در شرکت و در نزدیکی سایر ماشین ها و کامیون های حمل و نقل استفاده می شود.ارتعاش بر دقت CMM تأثیر می گذارد.ایجاد یک پایه مخصوص یک راه حل است اما هزینه و دردسر خواهد داشت.CMM ما دارای پشتیبانی ثبت اختراع با میرایی ارتعاش غیرفعال دوگانه است که مستقیماً در قاب دستگاه ادغام شده است.بنابراین ماشین ممکن است به طور مناسب نزدیک به تولید قرار گیرد.در بیشتر موارد نیازی به پایه خاصی برای این CMM نیست.
میز کار گرانیتی با کیفیت بالا:
Worktable پشتیبانی از همه CMM است، کیفیت آن برای عملکرد مهم است!CMM ما با میز کار گرانیت طبیعی با دقت بالا، سنگین و پایدار از "Mount TAI" ساخته شده است.این می تواند از میرایی ارتعاش پشتیبانی کند و عملکرد CMM را بهبود بخشد.
راهنماهای محصور در تمامی محورها:
محیط CMM الزامات سختی دارد، اما موارد متفاوتی مانند دما و گرد و غبار در اتاق اندازه گیری امکان پذیر است.به‌عنوان استاندارد، همه دستگاه‌های CNC ما دارای راهنماهای بسته شده‌اند.این راهنما را از آسیب، کثیفی و تأثیرات مستقیم حرارتی محافظت می کند.این می تواند از گرد و غبار خارجی و تغییرات دما جلوگیری کند.برای استفاده در محیط های گرد و غبار مهم است.
گیربکس اصطکاکی "اصلاح اتوماتیک":
CMM ما از گیربکس اصطکاکی استفاده می کند و دارای سیستم "تصحیح خودکار" در همه محورها است.سیستم انتقال با استفاده از ساختار "تعلیق ثابت + میکرو" برای اطمینان از موازی بودن انتقال با راهنما.این باعث می شود دستگاه اندازه گیری تا حد زیادی بدون نیاز به تعمیر و نگهداری باشد.
قطعات کلیدی وارداتی:
قطعات کلیدی برای پایداری دستگاه بسیار مهم هستند.تنها با بهترین طراحی و بهترین کیفیت قطعات کلیدی می توان مدت طولانی CMM را پایدار کرد.تمام قطعات کلیدی مارک های معروف (سرو موتور، سیستم انتقال، سیستم پنوماتیک و غیره) هستند.این می تواند بهترین دقت و عمر مفید CMM را ایجاد کند.
ترازوی نوری RENISHAW:
مقیاس نوری یکی از مهمترین بخش برای CMM است.RENISHAW بهترین پرچم در حوزه قطعات CMM است.این بهترین محصولات و شهرت بهترین خدمات را دارد!CMM ما همیشه از مقیاس نوری با دقت بالا RENISHAW استفاده می کند.وضوح 0.05 um است.
راهنمای فراگیر بلبرینگ هوا در هر 4 طرف:
راهنما بلبرینگ هوا با استفاده از ساختار احاطه شده از 4 طرف!این نماد پایداری و کیفیت است!در CMM ما، هر محور دارای تنظیم‌کننده‌های فشار هوا در جهات مختلف و یاتاقان‌های پنوماتیکی است، طراحی بلبرینگ پنوماتیک حلقوی ابزار را در حین حرکت تضمین می‌کند.
تکنولوژی سوراخ های کوچک:
مصرف هوا: 150NL/min.فن آوری سوراخ های کوچک، این باعث می شود که منطقه میعان بین بلبرینگ هوا و راهنما ایجاد شود.می تواند گرمای کمی را که از اصطکاک حرکتی ناشی می شود را جبران کند!این فناوری پایداری حرارتی CMM را بهبود می بخشد و پایداری دقیق طولانی مدت را حفظ می کند.

نرم افزار

Rational-DMISRational - DMIS یک بسته نرم افزاری اندازه گیری سه بعدی یکپارچه در مقیاس بزرگ است که به تازگی توسعه یافته است.علاوه بر توسعه و طراحی نرم‌افزار استودیویی که نیازمندی‌های مبتدیان برای یادگیری و استفاده آسان از نرم‌افزار و نیازهای کاربردی کاربران سطح بالا برای نرم‌افزار را در نظر می‌گیرد، مهم‌تر از آن، تبدیل به الگویی برای CMM شده است. استاندارد سازی نرم افزار اندازه گیریبرنامه های Rational DMIS با هسته کامل و بومی DMIS تا نسخه 5.0 DMIS طراحی می شوند که کاملاً با به اصطلاح "پشتیبانی DMIS" متفاوت است (هسته DMIS نیست).همانطور که همه ما می دانیم، DMIS به یک استاندارد ISO تبدیل شده است (ISO 22093:2003)

عملکرد پروب

سر پروب: سر دستی MH20i توسط RENISHAW
