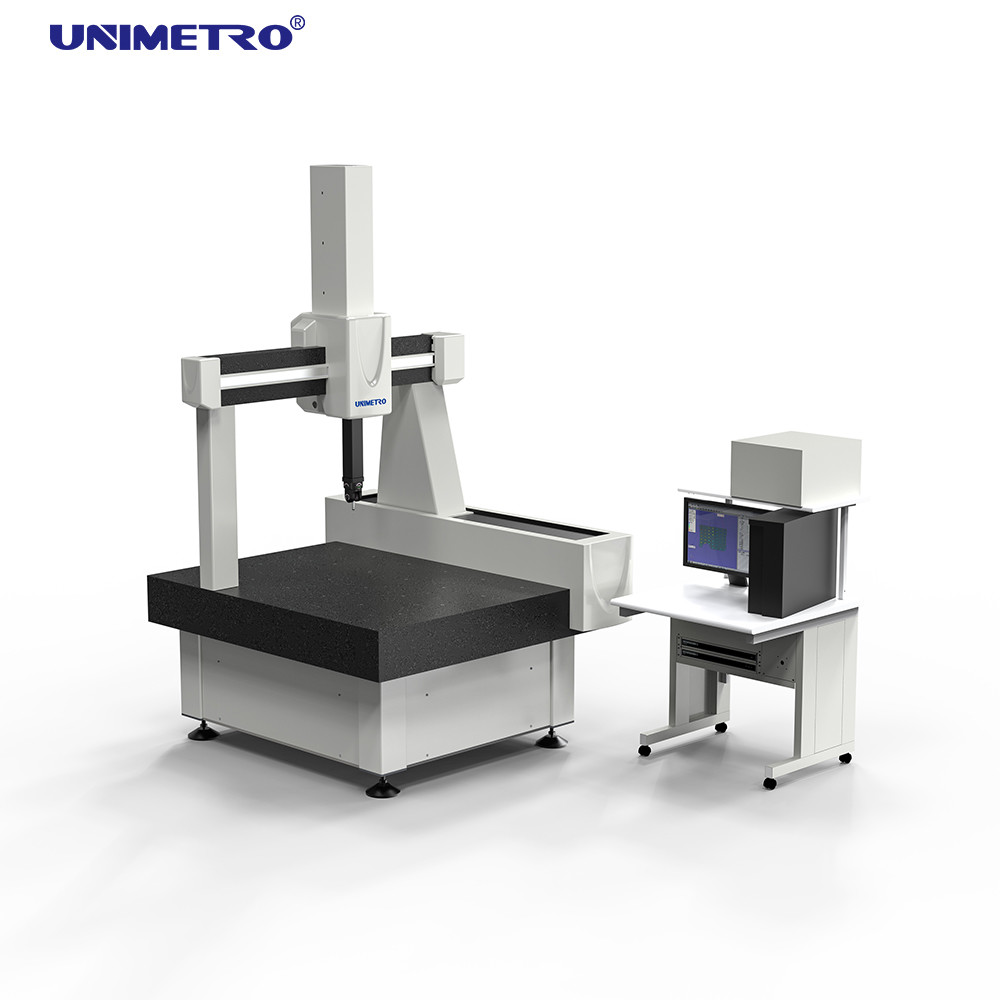

500mm / S دستگاه نیمه اتوماتیک هلیم نوع 3D CMM

اطلاعات پایه
محل منبع: چین
نام تجاری: UNIMETRO
گواهی: CE,ISO
شماره مدل: هلیوم
مقدار حداقل تعداد سفارش: 1
قیمت: Discussible
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 3 ~ 5 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 40
اطلاعات تکمیلی
نام محصول: دستگاه اندازه گیری مختصات CMM مواد: پایه مرمر
محدوده اندازه گیری: 600*600*600 میلی متر ابعاد کلی: 1350*1580*2680
وزن دستگاه: 1950 کیلوگرم MPEe: ≤ 1.8+ L/300 (μm)
MPEp: ≤ 2.5μm وضوح مقیاس: 0.5 میلی متر
برجسته:

دستگاه CMM 3D هلیم

,

دستگاه CMM نیمه اتوماتیک 3D

,

دستگاه اندازه گیری مختصات 500mm / S 3D


توضیحات محصول



هلیوم نوع 600*600*600mm دستگاه CMM با دقت بالا دستگاه اندازه گیری مختصات سه بعدی خودکار Se-Mi





شرح

"هلیوم" با بالاترین ماشین دقیق مشخص می شود که UNIMETRO به طور کامل توسعه یافته و طراحی شده است.هر قطعه در دوره ساخت به شدت انتخاب می شود و اطمینان حاصل کنید که تمام قطعات در دوره مونتاژ به طور کامل و مناسب به هم متصل شده اند.پذیرش ماشین های اندازه گیری بر اساس ISO 10360-2 صورت می گیرد.برای انجام این کار، از دو روش پذیرش استاندارد استفاده می شود.تمام دستگاه های اندازه گیری با لیزر فوق دقیق اندازه گیری می شوند.پس از آن، یک آزمایش مطابق با استانداردها با معیارهای جامد دارای گواهی DKD مانند بلوک های اندازه گیری، صفحات توپ و غیره انجام می شود.بنابراین، ماشین آلات مورد استفاده مشتریان در نهایت با کیفیت بالا، دقت بالا و تکنولوژی آلمانی است.





پارامترهای فنی



منطقه اندازه گیری ابعاد کلی حداکثر وزن جزئی
X=610mm، Y=610mm، Z=610mm 1350 X 1580 X 2680 میلی متر 1000 کیلوگرم
وزن دستگاه MPEe MPEp
1950 کیلوگرم ≤ 1.8+ L/300 (μm) ≤ 2.5μm
وضوح مقیاس حداکثر سرعت سه بعدی حداکثر شتاب سه بعدی
0.5 میلی متر 500mm/s 900mm/s





مزایای



تکرارپذیری بالا: تکرارپذیری یک طرفه∠1μm
ثبت اختراع میرایی ارتعاش غیرفعال دوگانه:
CMM بیشتر در شرکت و در نزدیکی سایر ماشین ها و کامیون های حمل و نقل استفاده می شود.ارتعاش بر دقت CMM تأثیر می گذارد.ایجاد یک پایه مخصوص یک راه حل است اما هزینه و دردسر خواهد داشت.CMM ما دارای پشتیبانی ثبت اختراع با میرایی ارتعاش غیرفعال دوگانه است که مستقیماً در قاب دستگاه ادغام شده است.بنابراین ماشین ممکن است به طور مناسب نزدیک به تولید قرار گیرد.در بیشتر موارد نیازی به پایه خاصی برای این CMM نیست.

میز کار گرانیتی با کیفیت بالا:
Worktable پشتیبانی از همه CMM است، کیفیت آن برای عملکرد مهم است!CMM ما با میز کار گرانیت طبیعی با دقت بالا، سنگین و پایدار از "Mount TAI" ساخته شده است.این می تواند از میرایی ارتعاش پشتیبانی کند و عملکرد CMM را بهبود بخشد.

راهنماهای محصور در تمامی محورها:
محیط CMM الزامات سختی دارد، اما موارد متفاوتی مانند دما و گرد و غبار در اتاق اندازه گیری امکان پذیر است.به‌عنوان استاندارد، همه دستگاه‌های CNC ما دارای راهنماهای بسته شده‌اند.این راهنما را از آسیب، کثیفی و تأثیرات مستقیم حرارتی محافظت می کند.این می تواند از گرد و غبار خارجی و تغییرات دما جلوگیری کند.برای استفاده در محیط های گرد و غبار مهم است.

گیربکس اصطکاکی "اصلاح اتوماتیک":
CMM ما از گیربکس اصطکاکی استفاده می کند و دارای سیستم "تصحیح خودکار" در همه محورها است.سیستم انتقال با استفاده از ساختار "تعلیق ثابت + میکرو" برای اطمینان از موازی بودن انتقال با راهنما.این باعث می شود دستگاه اندازه گیری تا حد زیادی بدون نیاز به تعمیر و نگهداری باشد.

قطعات کلیدی وارداتی:
قطعات کلیدی برای پایداری دستگاه بسیار مهم هستند.تنها با بهترین طراحی و بهترین کیفیت قطعات کلیدی می توان مدت طولانی CMM را پایدار کرد.تمام قطعات کلیدی مارک های معروف (سرو موتور، سیستم انتقال، سیستم پنوماتیک و غیره) هستند.این می تواند بهترین دقت و عمر مفید CMM را ایجاد کند.

ترازوی نوری RENISHAW:
مقیاس نوری یکی از مهمترین بخش برای CMM است.RENISHAW بهترین پرچم در حوزه قطعات CMM است.این بهترین محصولات و شهرت بهترین خدمات را دارد!CMM ما همیشه از مقیاس نوری با دقت بالا RENISHAW استفاده می کند.وضوح 0.05 um است.

راهنمای فراگیر بلبرینگ هوا در هر 4 طرف:
راهنما بلبرینگ هوا با استفاده از ساختار احاطه شده از 4 طرف!این نماد پایداری و کیفیت است!در CMM ما، هر محور دارای تنظیم‌کننده‌های فشار هوا در جهات مختلف و یاتاقان‌های پنوماتیکی است، طراحی بلبرینگ پنوماتیک حلقوی ابزار را در حین حرکت تضمین می‌کند.

تکنولوژی سوراخ های کوچک:
مصرف هوا: 150NL/min.فن آوری سوراخ های کوچک، این باعث می شود که منطقه میعان بین بلبرینگ هوا و راهنما ایجاد شود.می تواند گرمای کمی را که از اصطکاک حرکتی ناشی می شود را جبران کند!این فناوری پایداری حرارتی CMM را بهبود می بخشد و پایداری دقیق طولانی مدت را حفظ می کند.

نرم افزار

Rational-DMISRational - DMIS یک بسته نرم افزاری اندازه گیری سه بعدی یکپارچه در مقیاس بزرگ است که به تازگی توسعه یافته است.علاوه بر توسعه و طراحی نرم‌افزار استودیویی که نیازمندی‌های مبتدیان برای یادگیری و استفاده آسان از نرم‌افزار و نیازهای کاربردی کاربران سطح بالا برای نرم‌افزار را در نظر می‌گیرد، مهم‌تر از آن، تبدیل به الگویی برای CMM شده است. استاندارد سازی نرم افزار اندازه گیریبرنامه های Rational DMIS با هسته کامل و بومی DMIS تا نسخه 5.0 DMIS طراحی می شوند که کاملاً با به اصطلاح "پشتیبانی DMIS" متفاوت است (هسته DMIS نیست).همانطور که همه ما می دانیم، DMIS به یک استاندارد ISO تبدیل شده است (ISO 22093:2003)

500mm / S دستگاه نیمه اتوماتیک هلیم نوع 3D CMM 0





تابع پروب

سر پروب: سر دستی MH20i توسط RENISHAW
تکرارپذیری موقعیت مراحل تعیین موقعیت محور دوار
+0.5 میکرومتر 15 درجه +180 درجه
0-90 درجه 140 میلی متر 10-40 درجه سانتیگراد
1950 کیلوگرم ≤ 1.8+ L/300 (μm) ≤ 2.5μm
پروب: ماژول TP20 SF؛ مجموعه پروب M2
عدد نام مشخصات فنی تعداد
A-5004-7585 میله اکستنشن پروب 10 میلی متر 2
A-5004-7586 میله اکستنشن پروب 20 میلی متر 1
A-5000-7806 پروب توپ Φ1×10mm 1
A-5000-3603 پروب توپ Φ1×20mm 2
A-5000-3604 پروب توپ Φ1×10mm 2
A-5000-4161 پروب توپ Φ1×20mm 1
A-5000-2285 پروب توپ Φ1×50 میلی متر 1
  آچار پروب   2
جمع: 8 نوع   12 عدد





اطلاعات شرکت


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

مشتری و نماینده ما

Visual Measurement Machine
Visual Measurement Machine
سوالات متداول
Visual Measurement MachineQ1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
Visual Measurement MachineA1: ما یک کارخانه هستیم و سریعترین پاسخ را در 24 ساعت به شما می دهیم.
Visual Measurement MachineQ2: شرکت شما عمدتاً در چه زمینه ای است؟
Visual Measurement MachineA2: ما عمدتاً دستگاه اندازه گیری چشم انداز، دستگاه اندازه گیری مختصات، تجهیزات CMM و VMM و غیره را تولید می کنیم.
Visual Measurement MachineQ3: چگونه مشخصات مناسب را انتخاب کنیم؟
Visual Measurement MachineA3: تا زمانی که تنوع و اندازه محصول را به ما بگویید که باید اندازه گیری شود، تیم حرفه ای ما ابزار اندازه گیری با مشخصات مناسب را به شما توصیه می کند.
Visual Measurement MachineQ4: آیا خدمات سفارشی را قبول می کنید؟
Visual Measurement MachineA4: مطمئن باشید!ما می‌توانیم نه تنها ماشین‌های معمولی، بلکه ماشین‌های سفارشی‌شده برای نیازهای مشتری را نیز ارائه کنیم.
Visual Measurement MachineQ5: دوره گارانتی شما چقدر است؟
Visual Measurement MachineA5: دوره ضمانت محصول ما 1 سال است.کیفیت محصول ما بسیار پایدار است و ما داریم
در برخی از قطعات شکستنی بسیار بهبود یافته است.شما می توانید از کیفیت محصول ما مطمئن باشید.
