دستگاه اندازه گیری ولتاژ تصویر قابل برنامه ریزی (سری PEAK)

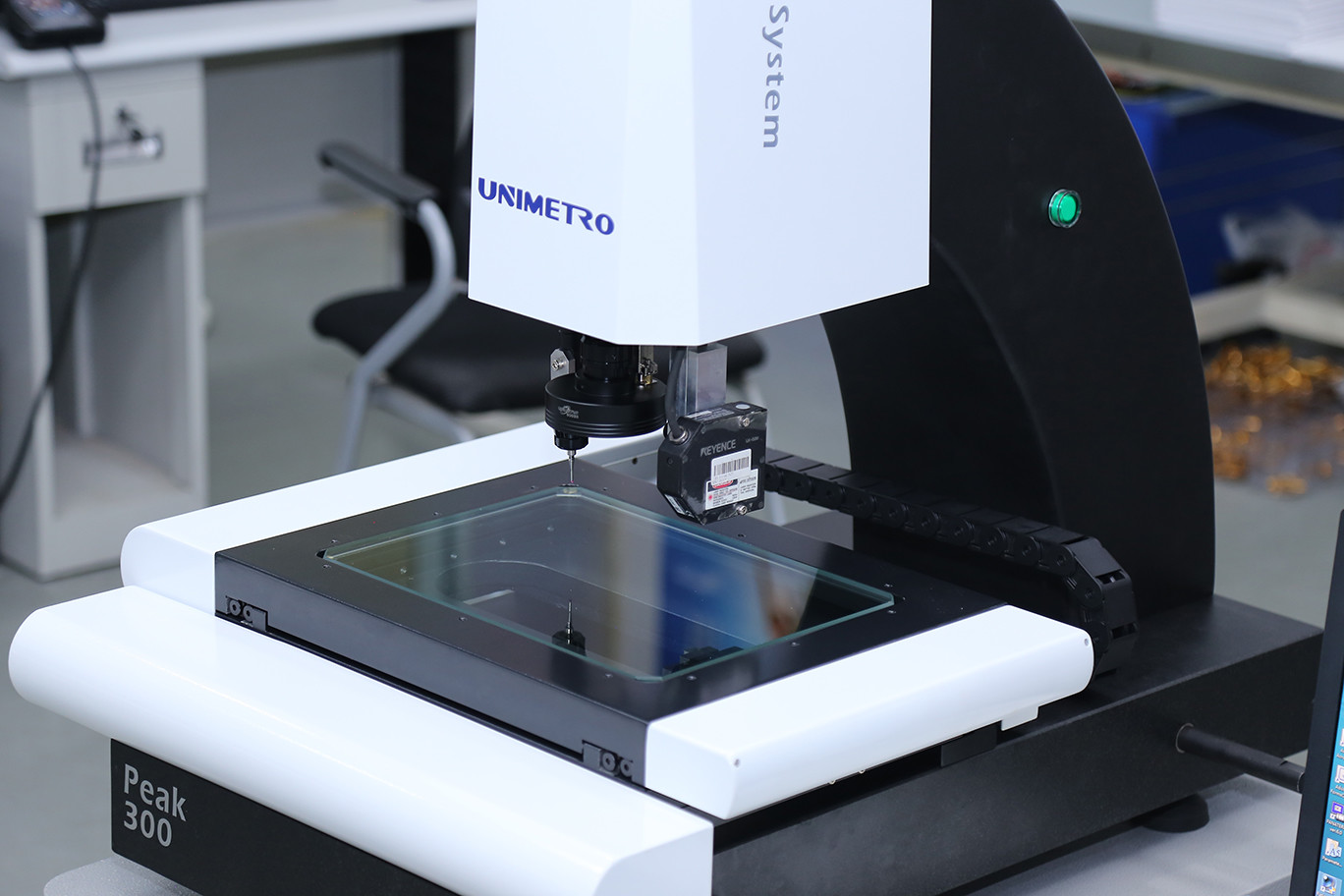

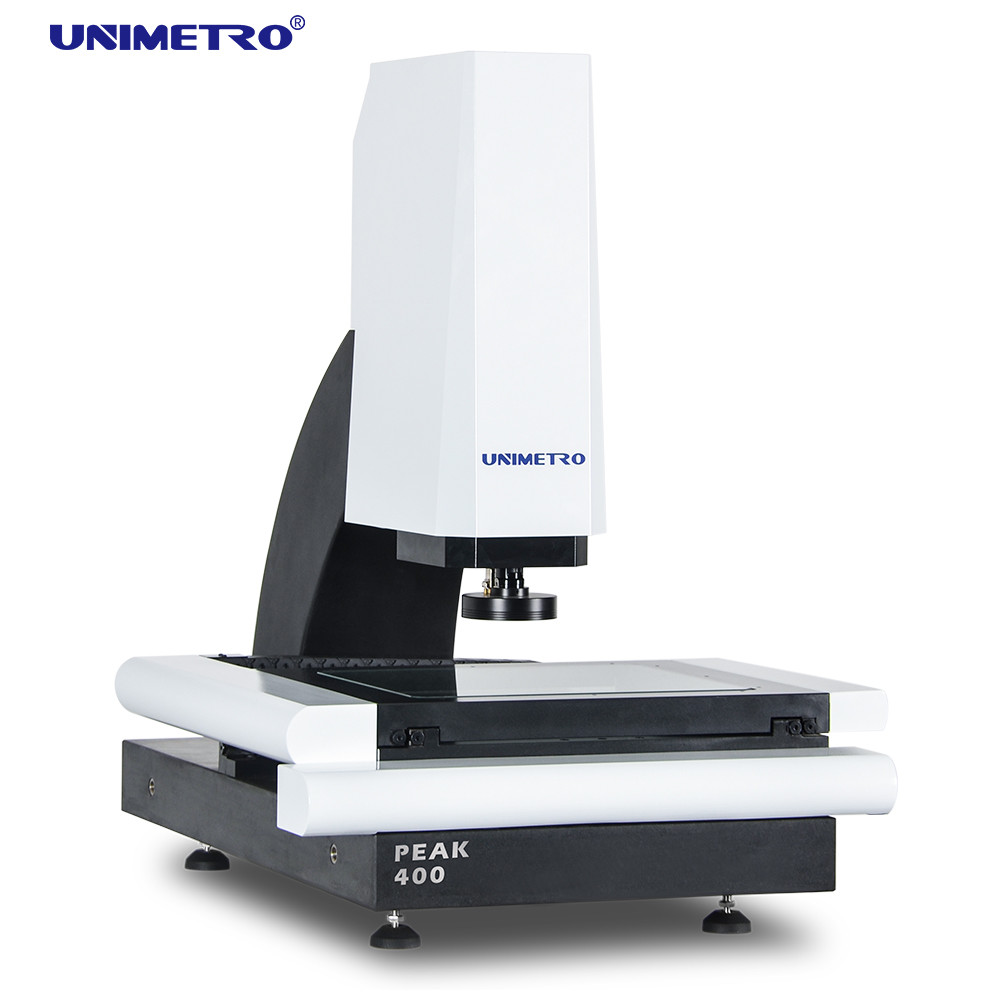

Programmable Image Voltage Measurement Machine (PEAK Series)
Programmable Image Voltage Measurement Machine (PEAK Series)
Programmable Image Voltage Measurement Machine (PEAK Series) Programmable Image Voltage Measurement Machine (PEAK Series)
اطلاعات پایه
محل منبع: چین
نام تجاری: UNIMETRO
گواهی: CE ISO
شماره مدل: اوج
مقدار حداقل تعداد سفارش: 1
قیمت: Discussible
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 10 ~ 20days
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 30 در هر ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
Dimension: 960*710*1075mm Measuring range: 400*300*200mm
Accuracy: 3+L/200um Repeatability: 3um
Weight: 380kg Camera: Industrial grade CCD camera
Lens: 0.7-4.5X Working distance: 108mm
Linearscale resolution: 0.0005mm Warranty: 24 months
برجسته کردن:

2.5d تصویر اندازه گیری دستگاه Vmm

,

ماشین قابل برنامه ریزی Vmm

,

دستگاه 380 کیلوگرم Vmm

توضیحات محصول

تجهیزات اندازه گیری تصویر 2.5D قابل برنامه ریزی / دستگاه VMM برای اندازه گیری ارتفاع

تجهیزات اندازه گیری تصویر ابزاری است که برای اندازه گیری دقیق ابعاد فیزیکی ، دقت تا سطح میکرون استفاده می شود. دستگاه اندازه گیری بینایی یک ابزار اندازه گیری نوری با استفاده از دوربین برای ضبط تصویر قطعه کار ، تجزیه و تحلیل پیکسل تصویر و محاسبه بعد 2D با نرم افزار اندازه گیری.
تجهیزات اندازه گیری تصویر CNC یک دستگاه اندازه گیری ابعاد قدرتمند است که برای فرآیند کنترل کیفیت تولید انبوه طراحی شده است. این نرم افزار با نرم افزار قدرتمند پیکربندی شده است که باعث می شود فرآیند اندازه گیری قابل برنامه ریزی باشد ، کاربران می توانند به محصولات کمیت بزرگی که با فرآیند کامل اتوماتیک اندازه گیری می شوند ، دست یابند. تجهیزات اندازه گیری تصویر سری Peak یک مدل اقتصادی از دید کامل CNC خودکار است که توسط Unimetro ساخته شده است.
طراحی ساده و یکپارچه به ما امکان می دهد دستگاه را با هزینه کمتری بسازیم ، در این زمان دقت اندازه گیری بالا و بهترین عملکرد را حفظ می کنیم. کاربران می توانند از مزیت کارآیی بالا و صرفه جویی در هزینه کار از یک دستگاه اندازه گیری کامل CNC با قیمت بسیار پایین بهره مند شوند.


پیکربندی سخت افزار

◉ 3 محور مقیاس خطی وضوح 0.5um
function عملکرد تمرکز خودکار با کارایی بالا
stage مرحله کار آلومینیومی و آنودایز کردن سخت

◉ سازگار با Renishaw Touch Probe (اختیاری)
◉ 3 حلقه 8 بخش کنترل نرم افزار LED LED LED و قابل برنامه ریزی
◉ کنترل نرم افزار LED LED PATHORY LED PATHOUR LED و قابل برنامه ریزی
◉ سنسور جابجایی فیبر کانفوکال (اختیاری)
◉ راهنمای خطی Hiwin
◉ کنترل موتوری محور Z
جعبه کنترل هسته یکپارچه
◉ دوربین CCD درجه صنعتی
pull PulseGenerator برای کنترل حرکت محور z
◉ با شاخص های لیزر برای موقعیت یابی کمکی و تمرکز (اختیاری)
◉ 0.7-4.5x لنز زوم دندانه دار دستی با سنسور بازخورد سیگنال بزرگنمایی
دستگاه اندازه گیری ولتاژ تصویر قابل برنامه ریزی (سری PEAK) 0


کاربرد تجهیزات اندازه گیری تصویر

1) تجهیزات اندازه گیری تصویر سری اوج با خط کامل سنسورهای اندازه گیری فیبر Omron سازگار است ، که ارائه می دهد. احتمال بیشتر نیاز به اندازه گیری دقیق.



2) اندازه گیری پایدار سطوح شیب دار یا خمیده
3) اندازه گیری پایدار از انواع مختلف مواد
4) اندازه گیری پایدار سطوح صاف یا درشت

5) تجهیزات اندازه گیری تصویر سری اوج با پروب لمس Renishaw به عنوان پیکربندی اختیاری سازگار است. کاربران به راحتی می توانند در یک دستگاه به عملکرد اندازه گیری 2D و 3D برسند.
6) این نرم افزار می تواند جبران بین لنزهای نوری و کاوشگر لمسی را محاسبه کند ، اطمینان حاصل می کند که تمام نتایج اندازه گیری در یک سیستم مختصات قرار دارد. نتایج اندازه گیری را می توان به عنوان نقاشی سه بعدی برای مهندسی معکوس قرار داد.



توابع نرم افزاری

نرم افزار unimetro erspect3d با UI کاربر پسند ، آسان برای یادگیری ، عملکرد قدرتمند ، به کاربران امکان می دهد تا به اندازه گیری سریع و دقیق دست یابند.
این نرم افزار UI کامل زبان انگلیسی را ارائه می دهد ، همچنین امکان توسعه زبان جدید را فراهم می کند.

◉ پرونده و اندازه گیری CAD را وارد کنید
◉ آرایه قطعات و اندازه گیری کلان
◉ تمرکز خودکار و اندازه گیری ارتفاع
function عملکرد پیمایش به مکان یابی سریع کمک می کند
function عملکرد اندازه گیری هندسی قدرتمند
reports چندین گزارش داده و عملکرد خروجی داده های گرافیکی
برنامه کاربر انعطاف پذیر
◉ ایجاد عناصر مرجع
function عملکرد تشخیص لبه قدرتمند
◉ پشتیبانی از چندین لوازم جانبی خارجی
◉ محاسبه خودکار عناصر تحمل هندسی
◉ اندازه گیری تولید پیچیده سریع و راحت


پارامترها

مدل

اوج 300

اوج 400

بعد (میلی متر) (l*w*h)

850*655*1075

995*795*1080

دامنه اندازه گیری (میلی متر) (x*y*z)

300*200*200

400*300*200

دقت (μm)

3+L/200

3+L/200

تکرارپذیری (میکرومتر)

3

3

وزن (کیلوگرم)

190

275

دوربین

دوربین CCD آنالوگ درجه صنعتی و کارت ویدیویی SV2000E

لنز

لنزهای زوم دندانه دار دستی 0.7-4.5x / 0.7-4.5x لنز زوم دستی با بازخورد سیگنال (اختیاری) / لنز بزرگنمایی خودکار (اختیاری)

بزرگنمایی

18-188X (ترکیب متفاوت دوربین و لنز منجر به بزرگنمایی مختلف می شود

ادم بی نظیر

8.1-1.3mm (ترکیب متفاوت دوربین و لنز منجر به محدوده FOV مختلف می شود)

فاصله کار

80 میلی متر

وضوح مقیاس خطی

0.5um

بدخلقی

3 حلقه قابل برنامه ریزی ، 8 بخش نور حلقه سطح ، نور کانتور موازی قابل برنامه ریزی
