نام محصول: | ابزار اندازه گیری تصویر | بعد، ابعاد، اندازه: | 1700*1200*1750 |
---|---|---|---|
محدوده اندازه گیری: | 600*500*300 میلی متر | دقت اندازه گیری: | 3+ L/200um |
تکرارپذیری: | 3 | وضوح مقیاس خطی: | 0.1 میلی متر |
سیستم رانندگی: | کنترل CNC، سیستم رانندگی AC Servo حلقه بسته، کنترل جوی استیک، ماوس یا صفحه کلید | روشنایی: | 5 حلقه، 8 زوم |
برجسته: | ابزار اندازه گیری تصویر با وضوح 0.1um,ابزار اندازه گیری تصویر 25 کیلوگرم,ابزار اندازه گیری تصویر UNIMETRO |

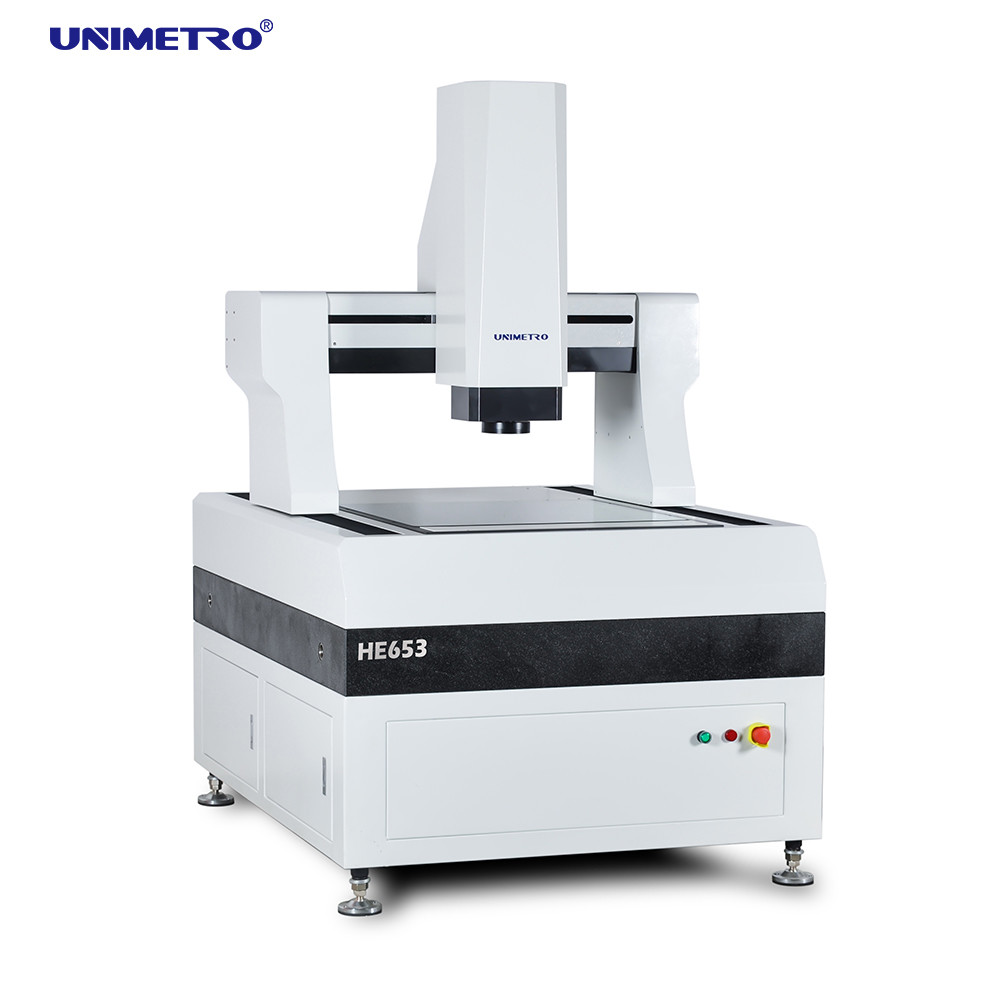

ابزار اندازه گیری تصویر تمام اتوماتیک از نوع دروازه ای سری He مخصوصا برای اندازه گیری با دقت بالا و مقیاس بزرگ طراحی شده است.ساختار پل متحرک کاملاً بسته را برای ثابت نگه داشتن کار اندازه گیری اتخاذ می کند.دقت بالا و کارایی بالا را به صورت ارگانیک ترکیب می کند تا به طور موثر پارامترهای هندسی محصولات مختلف را تشخیص دهد.این عمدتا در صنایعی مانند: برد مدار مدار چاپی، لمینت با روکش مس، شیشه تخت، ماژول کریستال مایع، قالب چاقو، مواد عایق، ورق فلزی دقیق و غیره استفاده می شود.
ویژگی های سخت افزاری
>> ساختار پل متحرک کل قاب بسته را به تصویب رساند، قطعه کار اندازه گیری را ثابت کرد، ظرفیت باربری بزرگ و عملکرد عملکرد خوب.
پیکربندی
>> خط کش توری باز، وضوح 0.1um، دقت بالا و پایداری خوب.
ابزار اندازه گیری تصویر چند سنسور اختیاری برای اندازه گیری سه بعدی

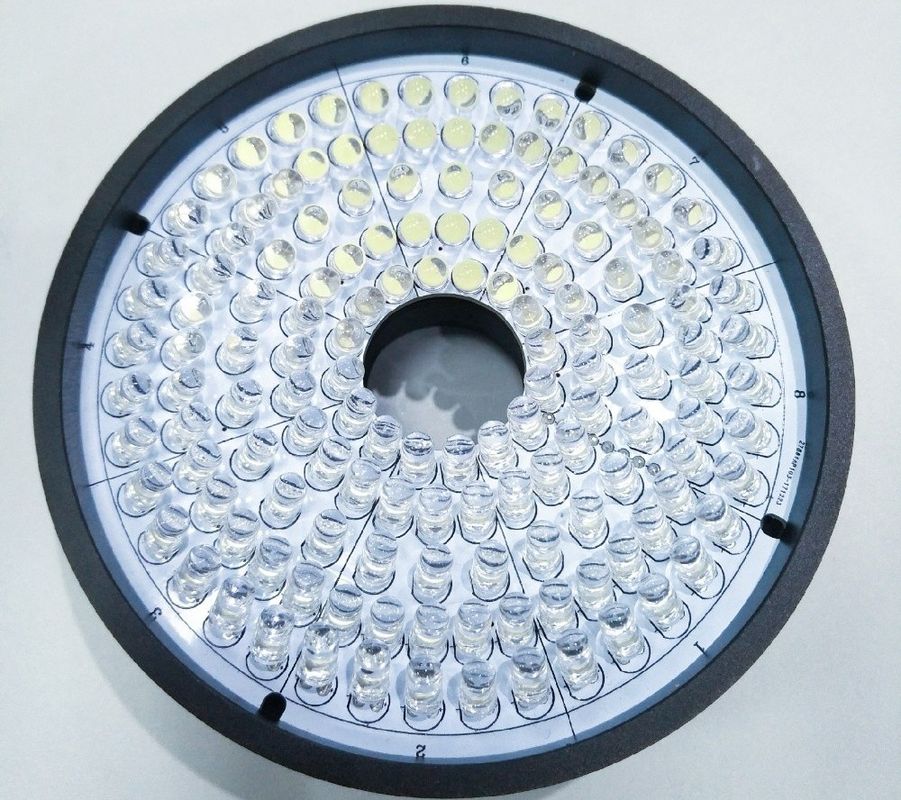

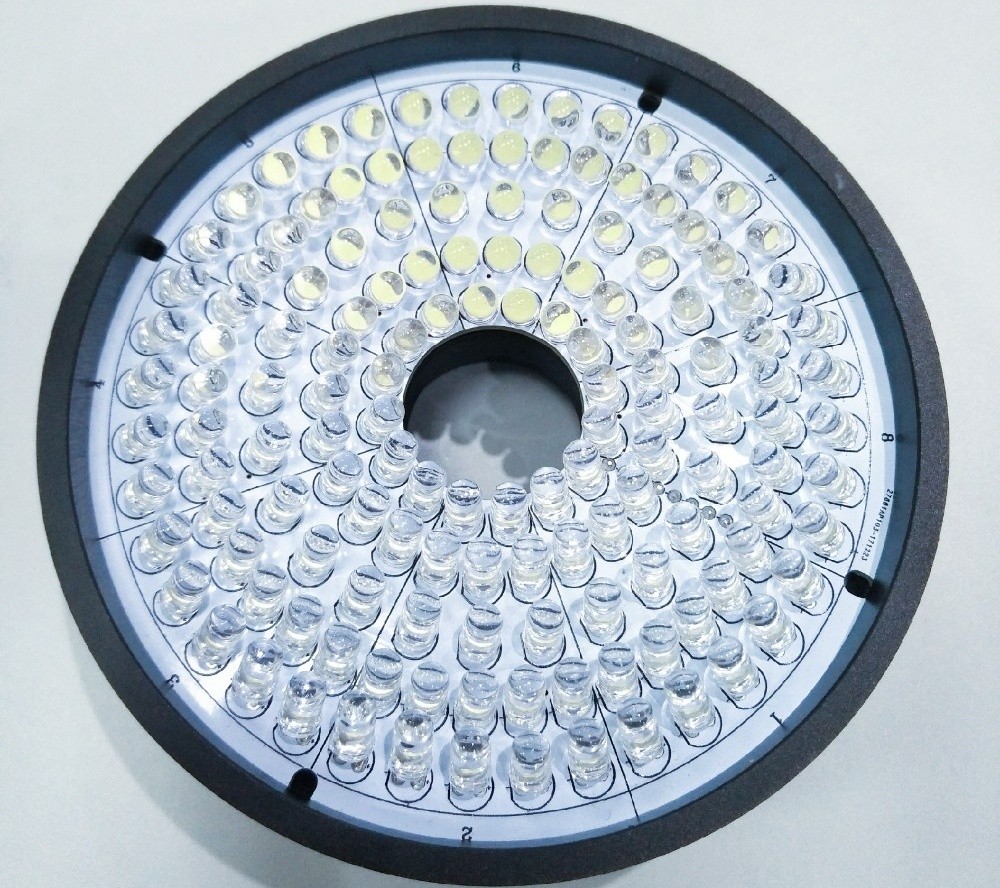

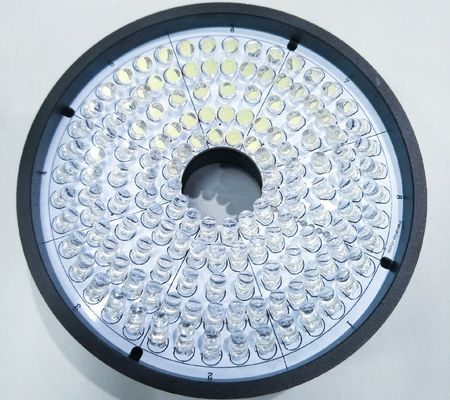

روشنایی: 4/8/40 بخش LED نور حلقه سطحی.48 بخش 4 رنگ LED حلقه چراغ;چراغ حلقه LED متحرک 4 رنگلنز: لنز زوم دستی فرورفته؛لنز زوم خودکار، لنز زوم دستی با نور هم محور.لنز زوم خودکار با نور هم محور.
پروب لمسی: کیت های MCP Renishaw، خطای اندازه گیری <=0.75um.Renishaw PH6+TP20، خطای اندازه گیری<=0.35um.
سنسور لیزر: سنسور لیزر غیر تماسی KEYENCE.سنسور اندازه گیری نور سفید
مولفه های
مدل | HE 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
سفر X,Y (میلی متر) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
سفر محور Z (mm) | 200 (با توجه به نیاز مشتریان قابل افزایش است) |
|||||
ظرفیت بار | تقریبا35 کیلوگرم |
|||||
ابعاد (میلی متر) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
وزن (کیلوگرم) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
وضوح | 0.5μm (0.1um برای گزینه) |
|||||
دوربین | دوربین دیجیتال 2M HD GIGA | |||||
لنز زوم | لنز زوم خودکار حرفه ای بزرگنمایی لنز زوم: 1~10X | |||||
بزرگنمایی ویدیو | 18~195X (با توجه به مدل های مختلف دوربین انتخابی، بزرگنمایی آن تغییر می کند؛ بزرگنمایی واقعی تابع داده های اندازه گیری است) | |||||
FOV | 8.1 ~ 1.3 میلی متر (با توجه به طرح های تطبیق متفاوت دوربین و لنز، میدان دید بر این اساس تغییر می کند و میدان دید واقعی تابع داده های اندازه گیری است) | |||||
دقت* | ≤ (3+L/200)μm | |||||
روشنایی | روشنایی سطح LED 5 حلقه 8 بخش قابل برنامه ریزی (نور حلقه ای 40 بخش، نور هم محوری، نور حلقه متحرک چند رنگ برای گزینه) |
اطلاعات شرکت
مشتری و نماینده ما
سوالات متداول |
---|
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟ |
A1: ما یک کارخانه هستیم و سریعترین پاسخ را در 24 ساعت به شما می دهیم. |
Q2: شرکت شما عمدتا در چه زمینه ای است؟ |
A2: ما عمدتاً دستگاه اندازه گیری Vision، دستگاه اندازه گیری مختصات، تجهیزات CMM و VMM و غیره را تولید می کنیم. |
Q3: چگونه مشخصات مناسب را انتخاب کنیم؟ |
A3: تا زمانی که تنوع و اندازه محصول را به ما بگویید که باید اندازه گیری شود، تیم حرفه ای ما ابزار اندازه گیری با مشخصات مناسب را به شما توصیه می کند. |
Q4: آیا خدمات سفارشی را قبول می کنید؟ |
A4: مطمئن باشید!ما میتوانیم نه تنها ماشینهای معمولی، بلکه ماشینهای سفارشیشده برای نیازهای مشتری را نیز ارائه کنیم. |
Q5: دوره گارانتی شما چقدر است؟ |
A5: دوره ضمانت محصول ما 1 سال است.کیفیت محصول ما بسیار پایدار است و ما داریم در برخی از قطعات شکستنی بسیار بهبود یافته است.شما می توانید از کیفیت محصول ما مطمئن باشید. |
