CE ماشین اندازه گیری نوری خودکار VMZ را تأیید کرد

دستگاه اندازه گیری نوری خودکار / VMZ برای اندازه گیری شیشه تخت

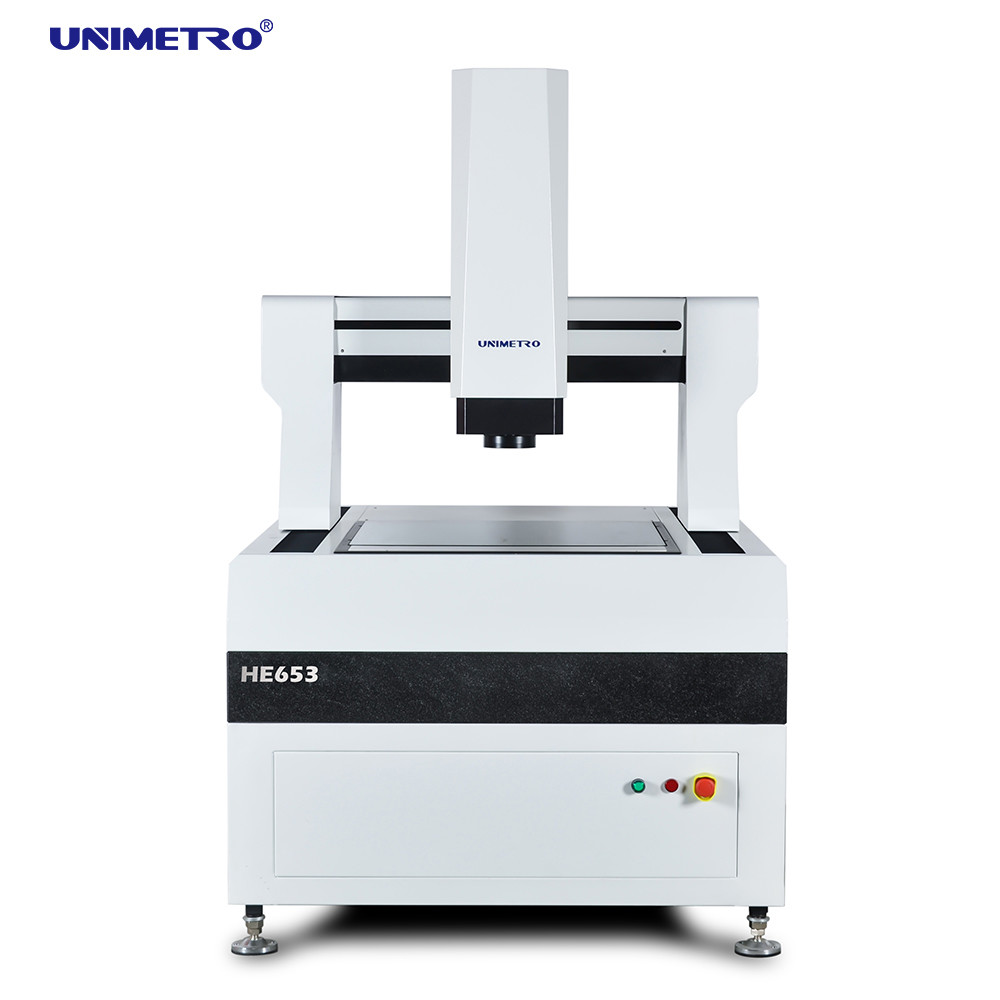

دستگاه اندازه گیری نوری CNC سری با کارایی بالا دروازه ای نوع او مخصوصا برای اندازه گیری با دقت بالا و مقیاس بزرگ طراحی شده است.ساختار پل متحرک کاملاً بسته را برای ثابت نگه داشتن کار اندازه گیری اتخاذ می کند.دقت بالا و کارایی بالا را به صورت ارگانیک ترکیب می کند تا به طور موثر پارامترهای هندسی محصولات مختلف را تشخیص دهد.در حال حاضر، عمدتاً در برد مدار PCB، لمینت با روکش مس، شیشه تخت، ماژول کریستال مایع، قالب چاقو، مواد عایق، ورق فلزی دقیق و سایر صنایع استفاده می شود.



ویژگی های سخت افزاری

>> ساختار پل متحرک کل قاب بسته را به تصویب رساند، قطعه کار اندازه گیری را ثابت کرد، ظرفیت باربری بزرگ و عملکرد عملکرد خوب.
>> فناوری تحلیل المان محدود را در طراحی مکانیکی برای اطمینان از استحکام بالا و ساختار مکانیکی با دقت بالا معرفی کنید.
>> پایه سنگ مرمر گرانیت درجه 000، استحکام بالا، مقاومت در برابر خوردگی و پایداری خوب.
>> میز کار درمان سطح اکسید آلومینیوم --- کنترل عمل سریع و انعطاف پذیر، بادوام و زیبا.

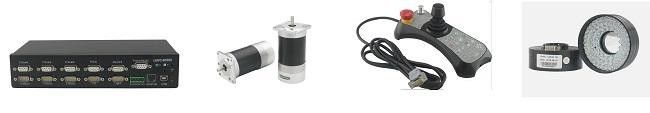

پیکربندی

>> خط کش توری باز، وضوح 0.1um، دقت بالا و پایداری خوب.
>> ریل راهنمای خطی دقیق، بال اسکرو آسیاب و موتور سروو AC پایداری دقت موقعیت یابی سیستم دستگاه را تضمین می کند.
>> دوربین دیجیتال 2M پیکسلی رنگی گیگا با نیازهای مشاهده واضح و اندازه گیری پایدار مطابقت دارد.
>> لنز نوری 6.5 برابری با کیفیت بالا، زوم خودکار دقیق، کالیبراسیون سریع یک پیکسل.
>> منبع نور LED 8 بخش قابل برنامه ریزی با منبع نور کانتور LED موازی (سبز یا سفید).
>> کنترل CNC، سیستم رانندگی AC Servo حلقه بسته، کنترل جوی استیک، ماوس یا صفحه کلید.






مولفه های

مدل	HE 652	HE862	HE1080	HE1210	HE1512	HE1812
سفر X,Y (میلی متر)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
سفر محور Z (mm)	200 (با توجه به نیاز مشتریان قابل افزایش است)
ظرفیت بار	تقریبا35 کیلوگرم
ابعاد (میلی متر)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
وزن (کیلوگرم)	1500	1800	2900	3200	4400	4800
وضوح	0.5μm (0.1um برای گزینه)
	دوربین	دوربین دیجیتال 2M HD GIGA
	لنز زوم	لنز زوم خودکار حرفه ای بزرگنمایی لنز زوم: 1~10X
	بزرگنمایی ویدیو	18~195X (با توجه به مدل های مختلف دوربین انتخابی، بزرگنمایی آن تغییر می کند؛ بزرگنمایی واقعی تابع داده های اندازه گیری است)
	FOV	8.1 ~ 1.3 میلی متر (با توجه به طرح های تطبیق متفاوت دوربین و لنز، میدان دید بر این اساس تغییر می کند و میدان دید واقعی تابع داده های اندازه گیری است)
	دقت*	≤ (3+L/200)μm
روشنایی	روشنایی سطح LED 5 حلقه 8 بخش قابل برنامه ریزی (نور حلقه ای 40 بخش، نور هم محوری، نور حلقه متحرک چند رنگ برای گزینه)





اطلاعات شرکت

مشتری و نماینده ما

سوالات متداول
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: ما یک کارخانه هستیم و سریعترین پاسخ را در 24 ساعت به شما می دهیم.
Q2: شرکت شما عمدتا در چه زمینه ای است؟
A2: ما عمدتاً دستگاه اندازه گیری Vision، دستگاه اندازه گیری مختصات، تجهیزات CMM و VMM و غیره را تولید می کنیم.
Q3: چگونه مشخصات مناسب را انتخاب کنیم؟
A3: تا زمانی که تنوع و اندازه محصول را به ما بگویید که باید اندازه گیری شود، تیم حرفه ای ما ابزار اندازه گیری با مشخصات مناسب را به شما توصیه می کند.
Q4: آیا خدمات سفارشی را قبول می کنید؟
A4: مطمئن باشید!ما می‌توانیم نه تنها ماشین‌های معمولی، بلکه ماشین‌های سفارشی‌شده برای نیازهای مشتری را نیز ارائه کنیم.
Q5: دوره گارانتی شما چقدر است؟
A5: دوره ضمانت محصول ما 1 سال است.کیفیت محصول ما بسیار پایدار است و ما داریم در برخی از قطعات شکستنی بسیار بهبود یافته است.شما می توانید از کیفیت محصول ما مطمئن باشید.
