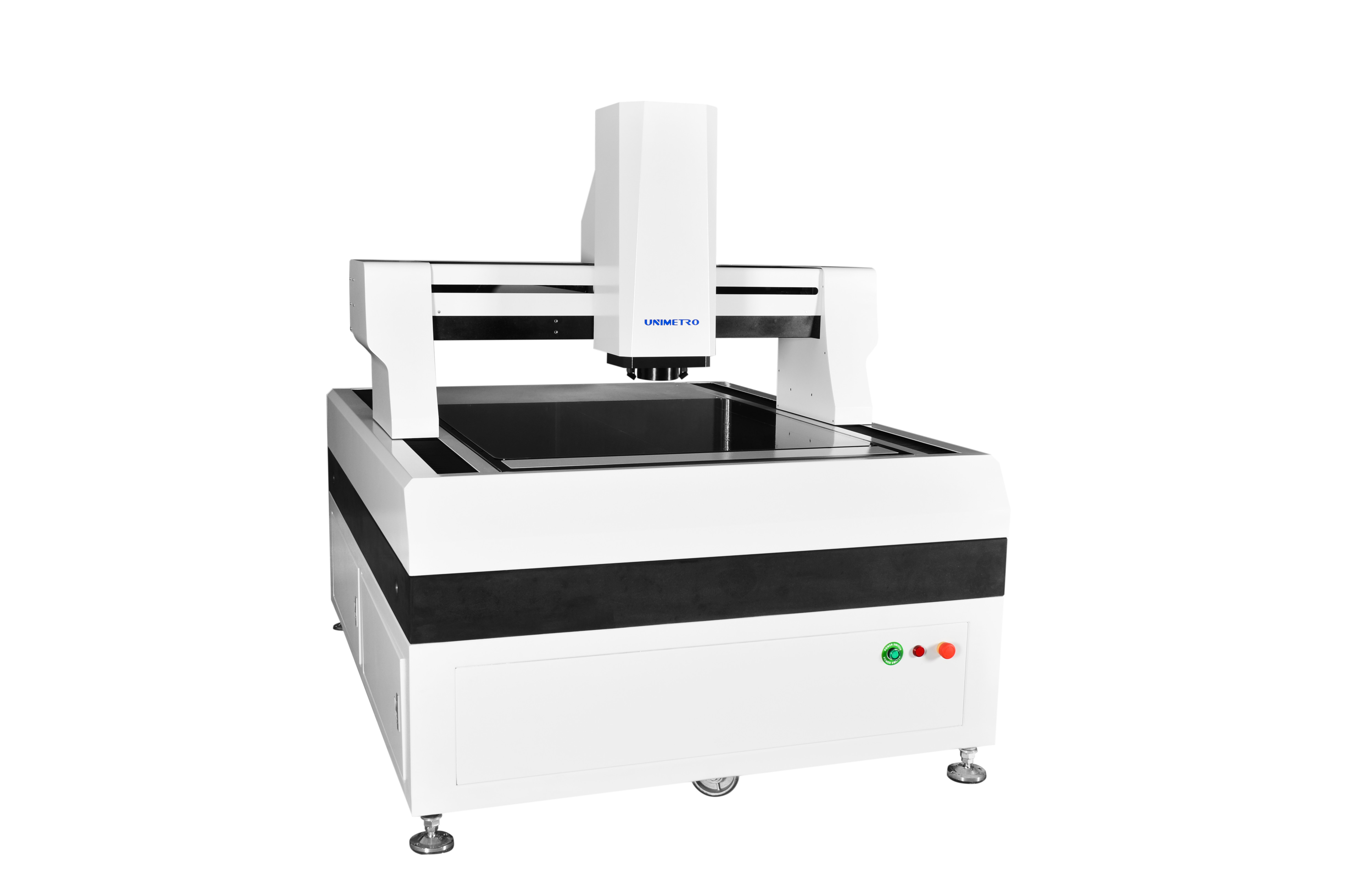

دستگاه اندازه گیری دید بزرگ با موتور سروو حلقه بسته

سیستم های اندازه گیری چشم انداز بزرگ با سروو موتور حلقه بسته


او سری از سیستم‌های اندازه‌گیری چشم‌انداز با راندمان بالا به‌ویژه برای اندازه‌گیری با دقت بالا و مقیاس بزرگ طراحی شده است.ساختار پل متحرک کاملاً بسته را برای ثابت نگه داشتن کار اندازه گیری اتخاذ می کند.دقت بالا و کارایی بالا را به صورت ارگانیک ترکیب می کند تا به طور موثر پارامترهای هندسی محصولات مختلف را تشخیص دهد.در حال حاضر، عمدتاً در برد مدار PCB، لمینت با روکش مس، شیشه تخت، ماژول کریستال مایع، قالب چاقو، مواد عایق، ورق فلزی دقیق و سایر صنایع استفاده می شود.





شرح

سیستم های اندازه گیری دید طراحی ساختار صلب بالا
>> کل ساختار پل متحرک قاب بسته پذیرفته شده است، قطعه کار اندازه گیری ثابت است، ظرفیت باربری بزرگ است و عملکرد حرکت خوب است.
>> فناوری تحلیل المان محدود را در طراحی مکانیکی برای اطمینان از استحکام بالا و ساختار مکانیکی با دقت بالا معرفی کنید.
>> پایه گرانیت گرید 000، استحکام بالا، مقاومت در برابر خوردگی و پایداری خوب.
>> میز کار درمان سطح اکسید آلومینیوم، کنترل عمل سریع و انعطاف پذیر، بادوام و زیبا.

سیستم های اندازه گیری بیناییپیکربندی با دقت بالا
>> خط کش توری باز RENISHAW، وضوح 0.5um، دقت بالا و پایداری خوب.
>> ریل راهنمای خطی دقیق، بال اسکرو آسیاب و موتور سروو AC پایداری دقت موقعیت یابی سیستم دستگاه را تضمین می کند.
>> دوربین دیجیتال گیگا رنگی 2M پیکسلی با وضوح بالا الزامات مشاهده واضح و اندازه گیری پایدار را برآورده می کند.
>> لنز نوری 6.5 برابری با کیفیت بالا، زوم خودکار دقیق، تصحیح یک پیکسل.
>> منبع نور 8 منطقه ای LED 5 حلقه قابل برنامه ریزی، سیستم منبع نور کانتور LED موازی انتقال، تنظیم روشنایی سطح 256 هوشمند.
>> کنترل CNC تمام محور، درایو سروو موتور حلقه بسته کامل AC.





مولفه های

مدل	HE 652	HE862	HE1080	HE1210	HE1512	HE1812
سفر X,Y (میلی متر)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
سفر محور Z (mm)	200 (با توجه به نیاز مشتریان قابل افزایش است)
ظرفیت بار	تقریبا35 کیلوگرم
ابعاد (میلی متر)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
وزن (کیلوگرم)	1500	1800	2900	3200	4400	4800
وضوح	0.5μm (0.1um برای گزینه)
	دوربین	دوربین دیجیتال 2M HD GIGA
	لنز زوم	لنز زوم خودکار حرفه ای بزرگنمایی لنز زوم: 1~10X
	بزرگنمایی ویدیو	18~195X (با توجه به مدل های مختلف دوربین انتخابی، بزرگنمایی آن تغییر می کند؛ بزرگنمایی واقعی تابع داده های اندازه گیری است)
	FOV	8.1 ~ 1.3 میلی متر (با توجه به طرح های تطبیق متفاوت دوربین و لنز، میدان دید بر این اساس تغییر می کند و میدان دید واقعی تابع داده های اندازه گیری است)
	دقت*	≤ (3+L/200)μm
روشنایی	روشنایی سطح LED 5 حلقه 8 بخش قابل برنامه ریزی (نور حلقه ای 40 بخش، نور هم محوری، نور حلقه متحرک چند رنگ برای گزینه)
