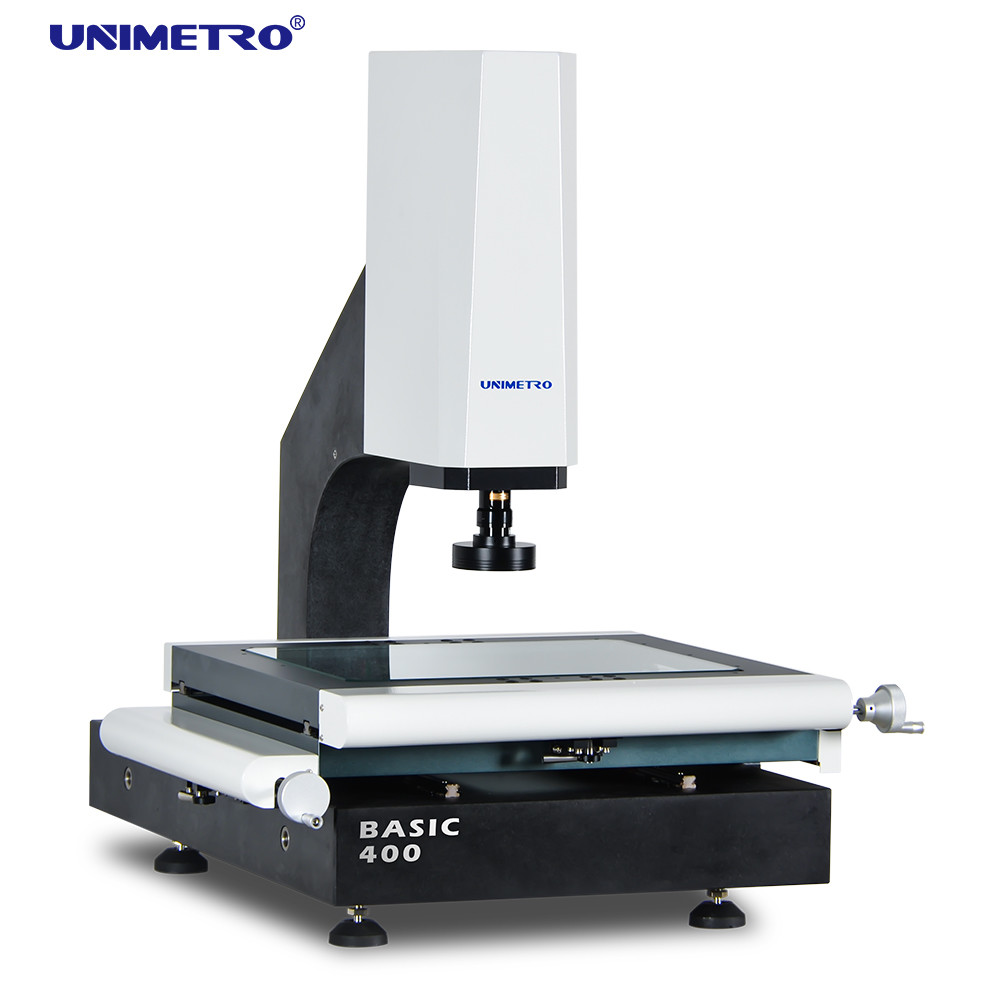

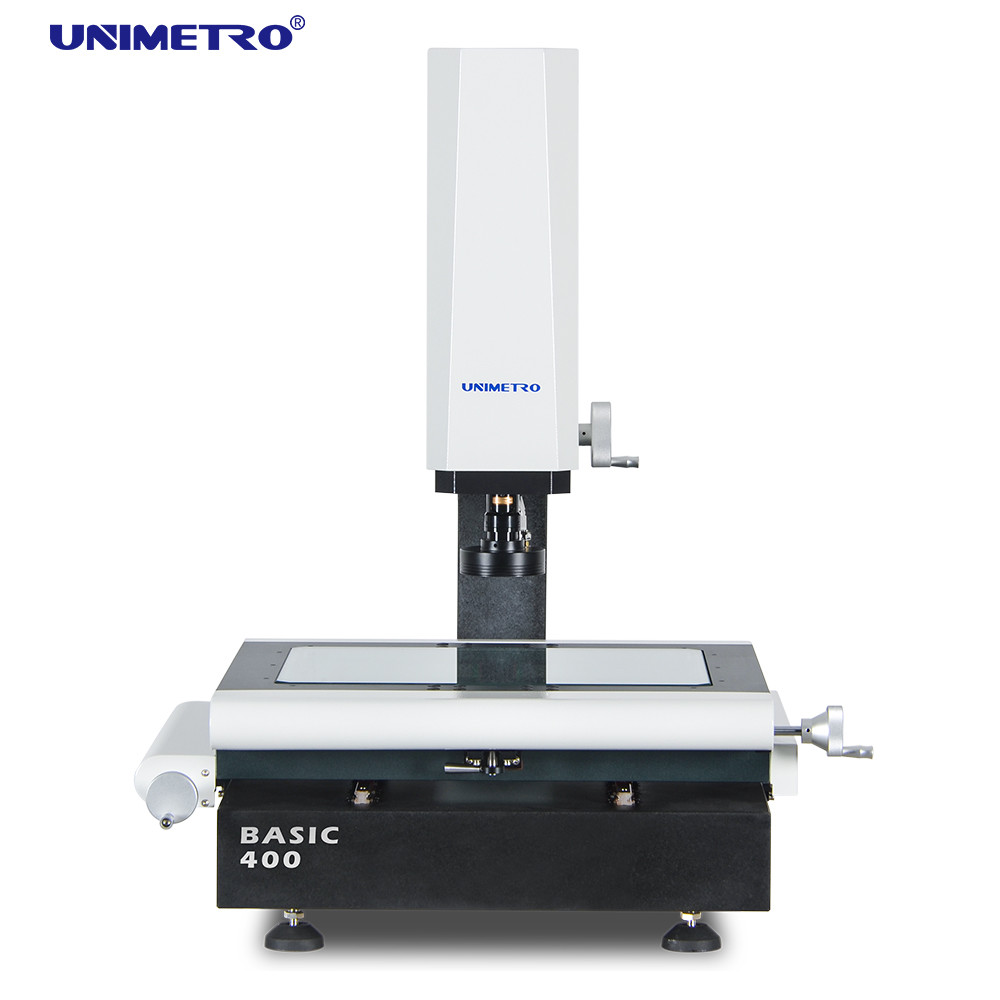

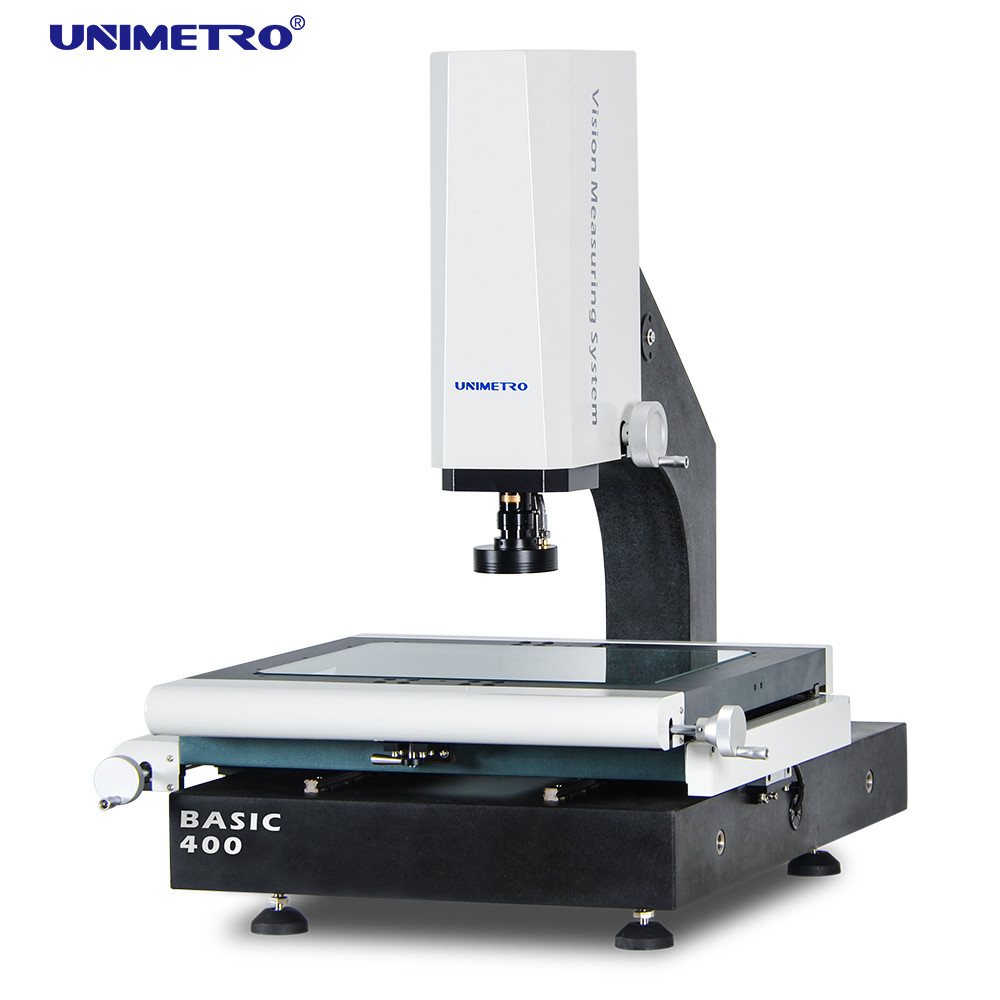

دستگاه اندازه گیری نوری دستی با کیفیت خوب LED دستگاه VMM
ما دستگاه اندازه گیری نوری دستیمی توان به صورت ویدئویی زیر عمل کرد:
▶پایه و ستون گرانیت، پایداری عالی؛
▶مرحله کار آلومینیومی، کنترل حرکت را سریع و انعطاف پذیر می کند.
▶استفاده از راهنما خطی HIWIN و ریل راهنمای خطی با دقت بالا، با مرحله کار آلومینیوم و پردازش سطح سخت آندایزینگ، عملکرد دینامیکی بالا و استفاده طولانی مدت از دستگاه را تضمین می کند.
▶سیستم کنترل یکپارچه، تعبیه شده با کنترل حرکت، و تمام کنترل سیگنال به عنوان روشنایی و خواندن مقیاس خطی، عملکرد دستگاه را بسیار پایدار است.
◉ مقیاس خطی 3 محوری با وضوح 0.5um
◉ عملکرد فوکوس خودکار با کارایی بالا
◉ سازگار با پروب لمسی Renishaw
◉ مرحله کار آلومینیوم و آندایزینگ سخت
◉ 3 حلقه 8 بخش LED رینگ نور نرم افزار کنترل و قابل برنامه ریزی
◉ مسیر نور موازی LED نور کانتور نرم افزار کنترل و قابل برنامه ریزی
◉ دوربین دیجیتال 1.2M پیکسل HD
◉ جعبه کنترل هسته یکپارچه
◉ کنترل موتوری محور Z
◉ راه راهنمای خطی HIWIN
◉ دارای نشانگرهای لیزری برای موقعیت یابی و فوکوس کمکی

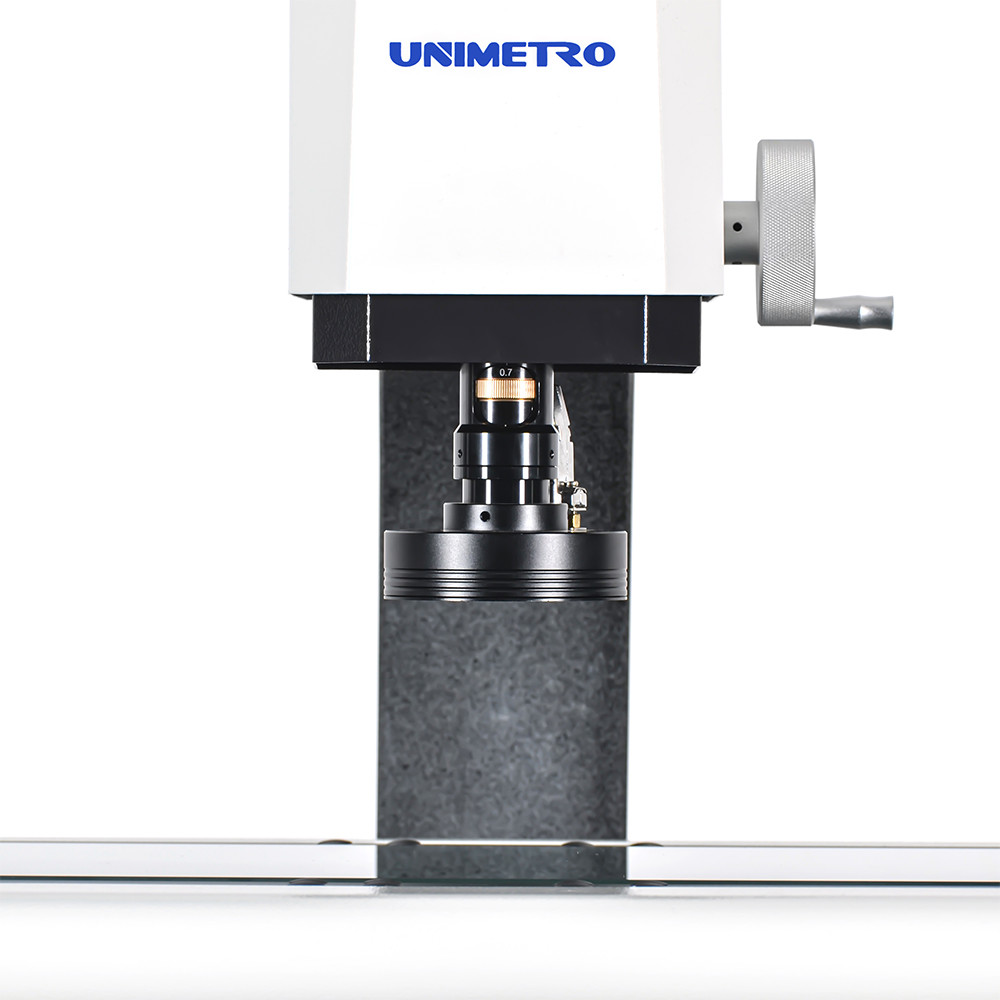

◉ لنز زوم دستی 0.7-4.5X با سنسور بازخورد سیگنال بزرگنمایی
دستگاه اندازه گیری نوری دستی ما می تواند عملکرد سه بعدی را با افزودن پروب تحقق بخشد.
◉ کالیبراسیون آسان
◉ لمس چندین زاویه
◉ تنظیم سریع مختصات سیستم
◉ سازگار با خط کامل سبک Renishaw
◉ ماژول CAD پشتیبانی می شود (اختیاری)
◉ خروجی طراحی سه بعدی
◉ کاوشگر ستاره سازگار است
◉ اندازه گیری ابعاد سه بعدی
◉ تصویر و پروب لمسی اندازه گیری را با هم ترکیب می کنند
◉ قفسه پروب پشتیبانی می شود (اختیاری)
جزئیات دستگاه اندازه گیری نوری دستی ما به شرح نمودار زیر است:
| |
Basic200 |
Basic300 |
Basic400 |
Basic500 |
| ابعاد (mm) (LxWxH) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| محدوده اندازه گیری (mm) (XxYxZ) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| دقت اندازه گیری (μm) |
2.5 + L/100 |
3.0 + L/100 |
| تکرارپذیری (μm) |
2.5 |
3 |
| وزن (کیلوگرم) |
140 |
190 |
240 |
290 |
| تصویر و اندازه گیری |
دوربین |
دوربین دیجیتال 1.2M پیکسل HD |
| لنز |
لنز زوم دستی 0.7-4.5X با سنسور بازخورد سیگنال بزرگنمایی |
| بزرگنمایی |
18-195X (فقط برای مرجع. با دوربین و لنز متفاوت، بزرگنمایی متفاوت خواهد بود.) |
| میدان دید |
8.1mm~1.3mm |
| فاصله کاری |
80 میلی متر |
| وضوح مقیاس خطی |
0.5μm (0.1μm اختیاری) |
| سیستم رانندگی |
کنترل دستی محور X، Y، Z |
| روشنایی |
4 بخش قابل برنامه ریزی چراغ سطح حلقه LED، نور کانتور LED موازی 8 بخش چراغ حلقه LED، نور هم محوری، برای گزینه. |
L اندازه گیری طول (mm) است، دقت مکانیکی محور Z و دقت تمرکز به سطح قطعه کار مربوط می شود.**بزرگنمایی مقدار تقریبی است، مربوط به بعد مانیتور و وضوح است.
میدان دید (mm) = (مورب * افقی * عمودی)
هدف 0.5X یا 2X اختیاری است و بزرگنمایی تصویر را درک کنید: 13X~86X یا 52X~344X.
مادستگاه اندازه گیری نوری دستیاز نرم افزار عملکرد قدرتمند استفاده کنید.
نرم افزار اندازه گیری دید سه بعدی را بازرسی کنید
نرم افزار UNIMETRO INSPECT3D با رابط کاربری کاربر پسند، آسان برای یادگیری است،
عملکرد قدرتمند، به کاربران اجازه می دهد تا به اندازه گیری سریع و دقیق دست یابند.
این نرم افزار رابط کاربری کامل زبان انگلیسی را ارائه می دهد، همچنین امکان توسعه زبان جدید را فراهم می کند
◉ فایل CAD را وارد کرده و اندازه گیری کنید
◉ آرایه قطعات و اندازه گیری ماکرو
◉ فوکوس خودکار و اندازه گیری ارتفاع
◉ عملکرد ناوبری به مکان یابی سریع کمک می کند
◉ عملکرد اندازه گیری هندسی قدرتمند
◉ گزارش داده های متعدد و عملکرد خروجی داده های گرافیکی
◉ برنامه کاربر انعطاف پذیر
◉ ایجاد عناصر مرجع
◉ عملکرد قدرتمند تشخیص لبه
◉ پشتیبانی از لوازم جانبی خارجی متعدد
◉ محاسبه خودکار تحمل هندسی عناصر
◉ اندازه گیری تولید پیچیده سریع و راحت
