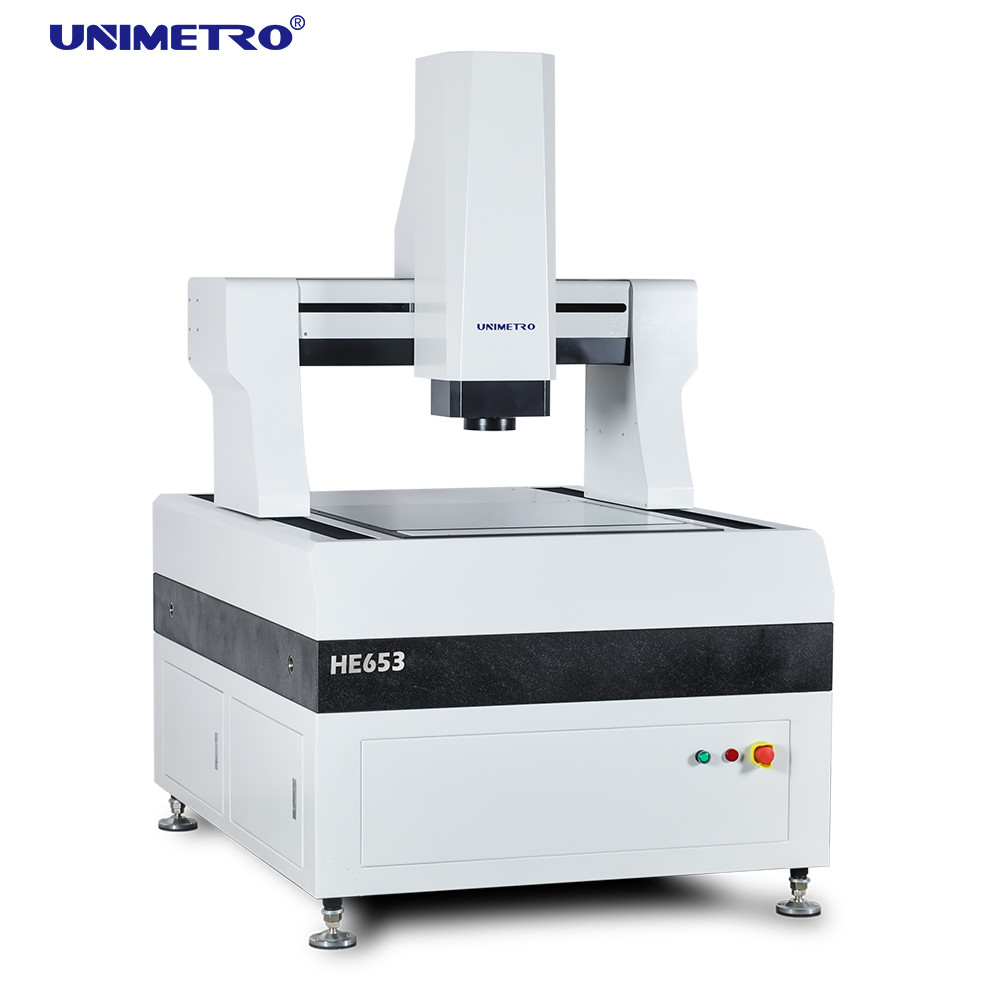

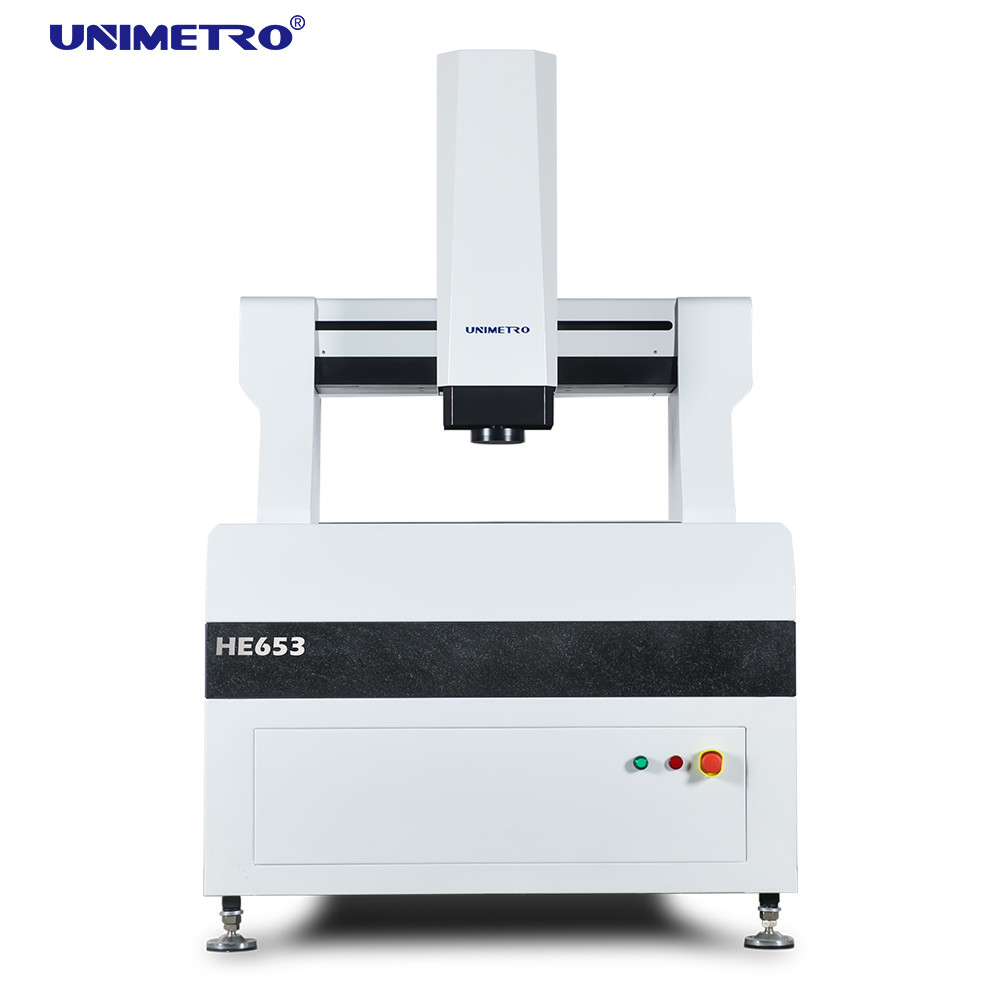

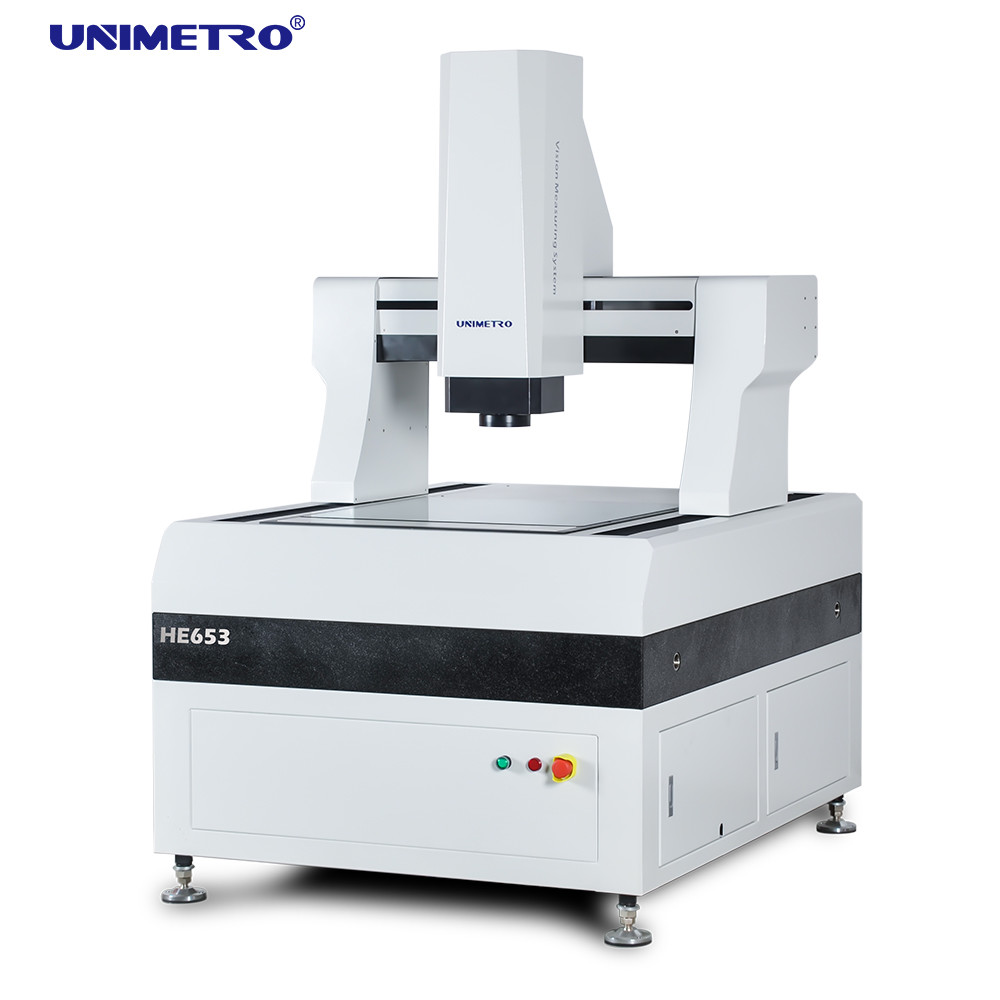

قابلیت بارگیری بالا دستگاه اندازه گیری بینایی بزرگ ISO

اطلاعات پایه
محل منبع: چین
نام تجاری: Unimetro
گواهی: CE ISO
شماره مدل: HE652
مقدار حداقل تعداد سفارش: 1 ست
قیمت: usd32500-usd37500/set
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 15 روز
شرایط پرداخت: T / T
قابلیت ارائه: 30 مجموعه در هر ماه
اطلاعات تکمیلی
بعد، ابعاد، اندازه: 1700*1180*1750 میلی متر وزن خالص: 1500 کیلوگرم
سفر X/Y: 500x600 دقت: ≤3+L/200m
تکرارپذیری: 3 میلی متر
برجسته:

دستگاه اندازه گیری بینایی

,

دستگاه اندازه گیری بینایی با قابلیت بارگذاری بالا

,

دستگاه اندازه گیری بینایی بزرگ ISO


توضیحات محصول

کاوشگر لمسی تمام اتوماتیک با دقت بالا دستگاه اندازه گیری دید بزرگ vmm





توضیحات محصول



تجزیه و تحلیل اجزای محدود در فرآیند طراحی سری HE معرفی شده است، از استحکام بالا و ساختار مکانیکی دقیق اطمینان می دهد.

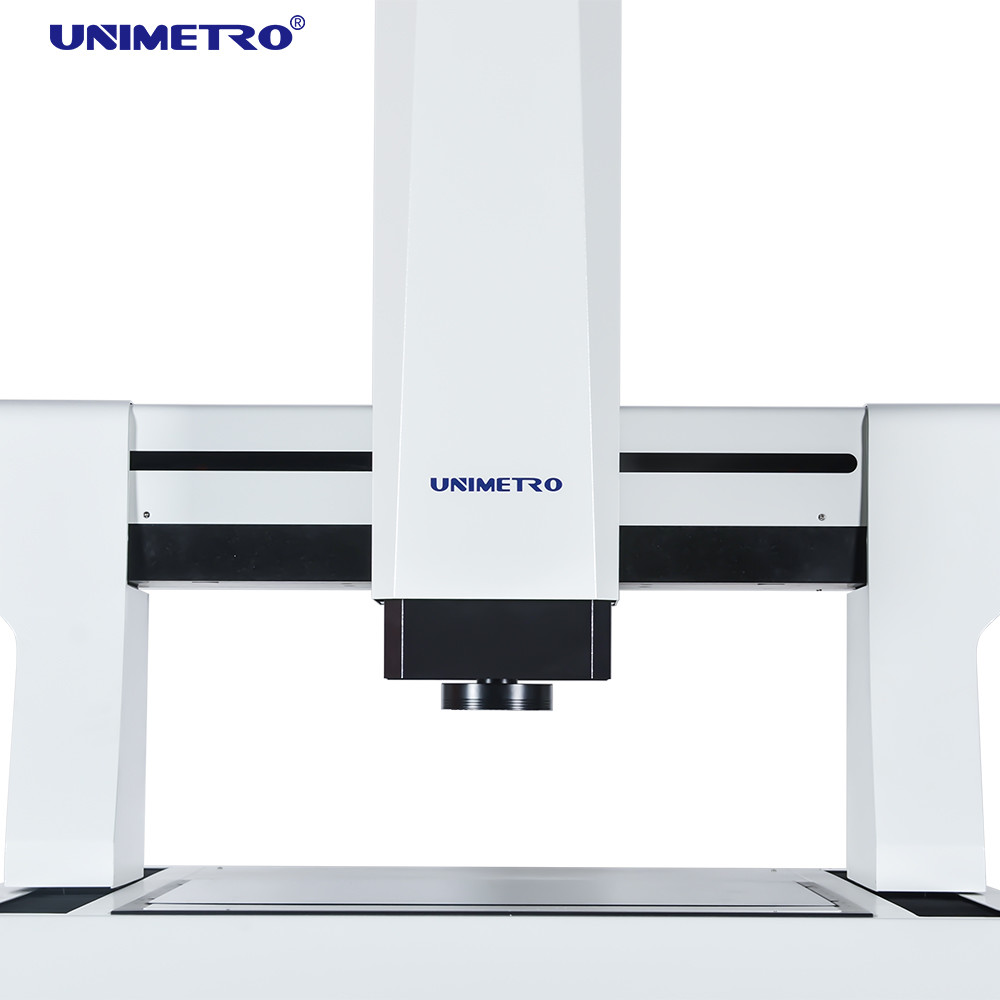

پایه دستگاه از ساختار پل متحرک قاب بسته استفاده می کند که ساده است و قابلیت بارگذاری بالا و بهترین عملکرد حرکتی را ارائه می دهد.



ویژگی های دستگاه اندازه گیری بینایی بزرگ:
>> ساختار دروازه ای متحرک و قطعه کار هنگام اندازه گیری ثابت می شود.
>> چهار محور CNC کنترل تمام اتوماتیک حلقه بسته، اندازه گیری تمام اتوماتیک.
>> پایه و تیر گرانیت درجه 000، پایدار و قابل اعتماد؛
>> خط کش توری باز با وضوح 0.1 um، دقت بالا و پایداری خوب.
>> ریل راهنمای خطی دقیق، بال اسکرو درجه آسیاب و سروو موتور پاناسونیک AC پایداری دقت موقعیت یابی سیستم حرکت دستگاه را تضمین می کند.
>> دوربین رنگی با وضوح بالا برای برآورده کردن الزامات مشاهده واضح و اندازه گیری پایدار.
>> لنز زوم خودکار پیوسته 6.5 برابر، زوم خودکار دقیق، اصلاح یک پیکسل کافی است.
>> منبع نور 8 منطقه ای LED 5 حلقه قابل برنامه ریزی و سیستم منبع نور کانتور LED موازی انتقال می تواند تنظیم روشنایی سطح 256 را هوشمندانه انجام دهد.
>> پروب تماس وارد شده برای انجام اندازه گیری سه بعدی پیکربندی شده است.
>> نرم افزار اندازه گیری خودکار تصویر Immeasuring4.2 با حقوق مالکیت مستقل به صورت استاندارد ارائه شده است که استفاده از آن قدرتمند و آسان است.



قابلیت بارگیری بالا دستگاه اندازه گیری بینایی بزرگ ISO 0

ویژگی های کاوشگر

دستگاه اندازه گیری بینایی بزرگ ما دارای نرم افزار قدرتمندی برای پشتیبانی است.
◄ با نرم افزار اندازه گیری ترکیبی RationalVue با آرایه خارجی، سری ULTRA قادر به ارائه عملکرد اندازه گیری ترکیبی 2 بعدی/3 بعدی قدرتمند است.
► رابط عملیاتی ساده و قابل درک، اندازه گیری را ساده تر و کارآمدتر می کند.
►برنامه اندازه گیری خودکار را می توان برای تکمیل اندازه گیری دسته ای کارآمد و سریع تنظیم کرد.





مولفه های

جزئیات دستگاه اندازه گیری بینایی بزرگ ما به شرح نمودار زیر است:



مدل HE652 HE862 HE1080 HE1210 HE1512 HE1812
سفر X,Y (میلی متر) 500*600 600*800 800*1000 1000*1200 1200*1500 1200*1800
سفر محور Z (mm) 200 (با توجه به نیاز مشتریان قابل افزایش است)
ظرفیت بار تقریبا35 کیلوگرم
ابعاد (میلی متر) 1700*1180*1750 1700*1280*1750 1900*1480*1750 2100*1680*1750 2500*1880*1750 2700*1880*1750
وزن (کیلوگرم) 1500 1800 2900 3200 4400 4800
وضوح 0.5μm (0.1μm برای گزینه)
دوربین دوربین دیجیتال 2M HD GIGA
لنز زوم لنز زوم خودکار حرفه ای بزرگنمایی لنز زوم: 1~10X
بزرگنمایی ویدیو 18 ~ 195X
(با توجه به مدل های مختلف دوربین انتخابی، بزرگنمایی آن تغییر می کند؛ بزرگنمایی واقعی تابع داده های اندازه گیری شده است)
FOV 8.1 ~ 1.3 میلی متر
(با توجه به طرح‌های تطبیق متفاوت دوربین و لنز، میدان دید بر این اساس تغییر می‌کند و میدان دید واقعی تابع داده‌های اندازه‌گیری می‌شود)
دقت* ≤ (3+L/200)μm
روشنایی روشنایی سطح LED 5 حلقه 8 بخش قابل برنامه ریزی
(نور حلقه ای 40 بخش، نور هم محور، نور حلقه متحرک چند رنگ برای گزینه)
