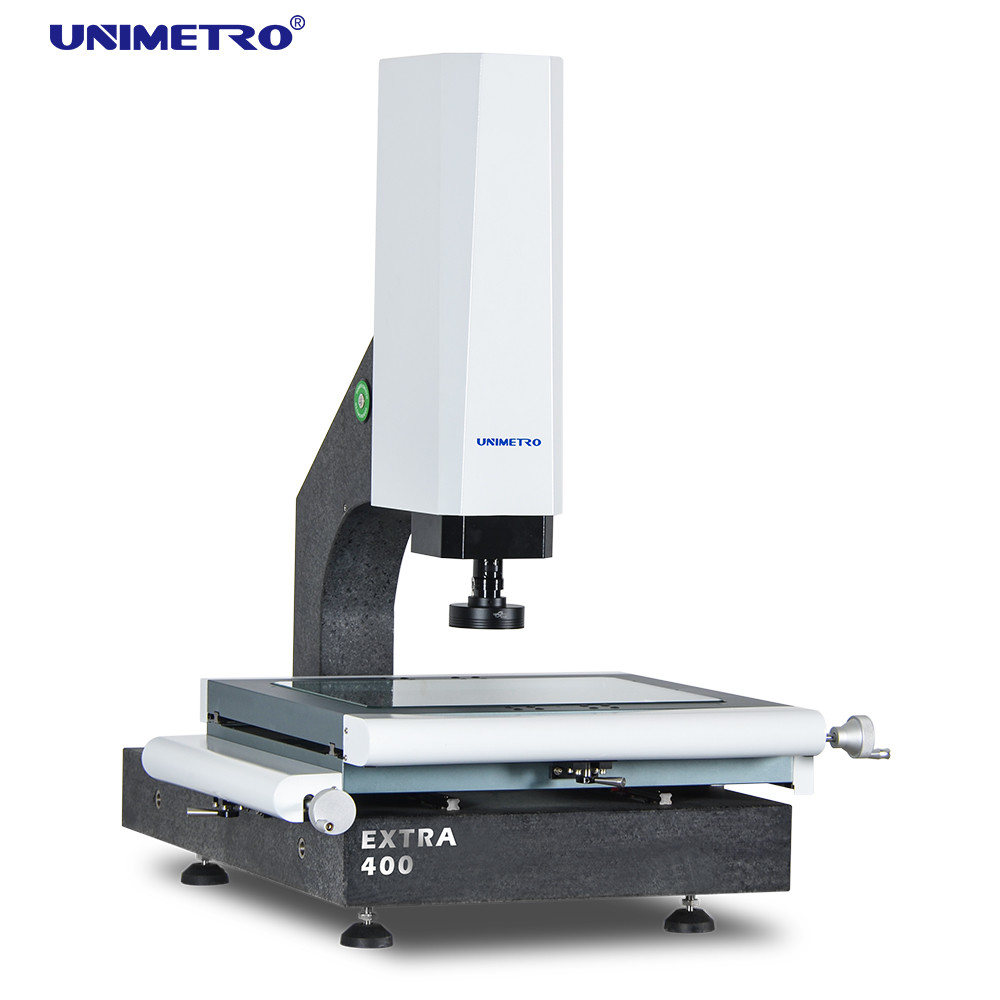

دستگاه اندازه گیری دید نیمه اتوماتیک با دقت بالا از سری EXTRA با قابلیت تمرکز خودکار

اطلاعات پایه
محل منبع: گوانگدونگ ، چین
نام تجاری: UNIMETRO
گواهی: CE,ISO
شماره مدل: اضافی
مقدار حداقل تعداد سفارش: 1 ست
قیمت: قابل مذاکره
جزئیات بسته بندی: کیف چوبی + بسته خلاuum
زمان تحویل: 7 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه: 80sets در هر ماه
اطلاعات تکمیلی
مدل: اضافی نام محصول: دستگاه اندازه گیری غیر تماس نوری با عملکرد خودکار فوکوس
تکرارپذیری: 2.5um وضوح مقیاس خطی: 0.5 میلی متر
حالت اندازه گیری: نیمه خودکار پشتیبانی کنید: OEM، ODM، سفارشی سازی
منظره کاربردی: آزمایشگاهی / صنعتی گارانتی: 12 ماه
برجسته کردن:

دستگاه اندازه گیری بدون تماس ODM

,

دستگاه اندازه گیری غیر تماس OEM نوری

,

دستگاه اندازه گیری بدون تماس تمرکز خودکار


توضیحات محصول

دستگاه اندازه گیری نوری بدون تماس با عملکرد فوکوس خودکار


خلاصه ی محصول

دستگاه اندازه گیری نیمه خودکار بینایی سری EXTRA به مشتریان عملکرد اندازه گیری و تجربه کاربری فراتر از محصولات معمولی را ارائه می دهد.پیکربندی استاندارد ژنراتور پالس دستی برای کنترل دقیق و تنظیم دقیق حرکت محور Zبا عملکرد تمرکز خودکار تصویر، کارایی اندازه گیری و تجربه کاربر شما به شدت بهبود می یابد.




مشخصات

مدل EXTRA 200 EXTRA 300 400 اضافه EXTRA 500
ابعاد ((ملی متر)) ((L*W*H)) 500*540*930 600*740*980 700*840*980 800*940*980
دامنه اندازه گیری (ملی متر) ((X*Y*Z) 200*100*150 ۳۰۰*۲۰۰*۲۰۰ 400*300*200 500*400*200
تکرار پذیری (μm) 2.5 2.5 2.5 3
وزن (کیلوگرم) 140 کیلوگرم 190 کیلو ۲۴۰ کیلو ۲۹۰ کیلو
تصویر و اندازه گیری CCD 200mm (می تواند با توجه به الزامات مشتریان افزایش یابد)
لنز لنز ژوم دستی 0.7-4.5X/لنز ژوم خودکار 1-10X
بزرگنمایی 18-195X (فقط برای مرجع. با دوربین و لنز مختلف بزرگنمایی متفاوت خواهد بود.)
میدان دید 8.1 تا 1.3 میلی متر
فاصله کاری ۱۰۸ میلی متر
رزولوشن مقیاس خطی 0.5 μm ((0.1μm برای گزینه)
سیستم راننده کنترل دستی محور X، محور Y، محور Z کنترل CNC با حلقه نزدیک و عملکرد AUTU FOCUS در دسترس است
نورپردازی برنامه ریزی شده 4 بخش چراغ LED حلقه سطح، چراغ کنتور LED موازی، 8 بخش چراغ LED حلقه، هم محوری، برای گزینه







ویژگی ها

◆ کنترل جزئیات کیفیت

1پایه و ستون گرانیت، ثبات عالی

2. مرحله کار آلومینیوم، کنترل حرکت سریع واکنش و انعطاف پذیر؛
3. مرحله کار با پردازش سطح اکسیداسیون سخت ضد خراش
4. استاندارد با هدایت خطی دقیق، پیچ توپ آسیاب و موتور سرو AC و غیره، برای اطمینان از دقت و ثبات سیستم حرکت؛
5. سیستم کنترل یکپارچه، با کنترل حرکت، و کنترل تمام سیگنال به عنوان روشنایی و خواندن مقیاس خطی، اطمینان از عملکرد ماشین بسیار پایدار است.

پیکربندی با عملکرد بالا
1کنترل دستی دو محور X، Y برای دستیابی به موقعیت دقیق
2. محور Z اتخاذ دقیق بالا راهنمای خطی و سیستم کنترل موتور سرو برای تحقق تمرکز خودکار، از بین بردن خطا تمرکز مصنوعی،و بهبود دقت اندازه گیری و ثبات;
3. عصا پولیش بدون دندان با دقت بالا و دستگاه قفل سریع برای اطمینان از خطا بازگشت میز کار در عرض 2um استفاده می شود.
4. CCD رنگ با وضوح بالا صنعتی کیفیت تصویر واضح را بدون تحریف تضمین می کند و نیازهای مشاهده واضح و اندازه گیری دقیق را برآورده می کند.
5. 0.7-4.5x ژوم HD به صورت دستی سیگنال بازخورد الکترونیکی ژوم لنز، نرم افزار می تواند به سرعت و به طور خودکار بزرگنمایی را شناسایی کرده و عمل ژوم مربوطه را انجام دهد،ساده تر کردن مراحل اندازه گیری;

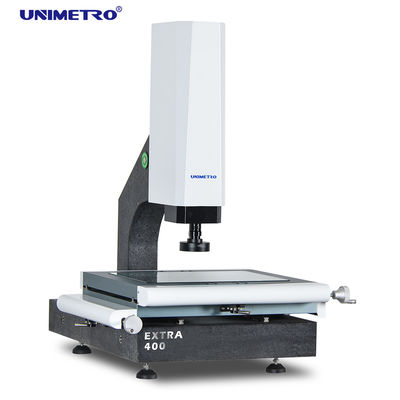

دستگاه اندازه گیری دید نیمه اتوماتیک با دقت بالا از سری EXTRA با قابلیت تمرکز خودکار 0
◆ نرم افزار اندازه گیری کارآمد
1. دستگاه اندازه گیری بینایی سری EXTRA با گزینه های متعدد نرم افزار اندازه گیری قدرتمند سازگار است.می تواند عناصر هندسی مانند نقاط را اندازه گیری کند، دایره ها، خطوط، زاویه ها، زاویه ها و غیره، و همچنین ابعاد مانند فاصله، گردی، راست بودن، تمرکز و غیره.
2- رابط کار ساده و آسان برای درک، اندازه گیری را ساده تر و کارآمدتر می کند.
3. ورودی فایل CAD و مقایسه، خروجی آسان از گزارش اندازه گیری، و تجزیه و تحلیل SPC از داده های نتایج اندازه گیری

◆ انعطاف پذیری
1. سری اضافی CMM با سری سنجه Renishaw سازگار است (اختیاری) ، و کاربران می توانند به راحتی عملکردهای اندازه گیری دو بعدی و سه بعدی را در یک دستگاه تحقق بخشند.این نرم افزار می تواند تغییر مکان بین لنز نوری و سُند لمسی را محاسبه کند تا اطمینان حاصل شود که تمام نتایج اندازه گیری در یک سیستم مختصات هستند.
2نتایج اندازه گیری می تواند به گرافیک 3D برای کاربرد مهندسی معکوس صادر شود.
3. طیف وسیعی از سنسورهای بدون تماس و سیستم تثبیت سریع را می توان برای پاسخگویی به نیازهای اندازه گیری مختلف مشتریان مختلف انتخاب کرد
4نور کنتور سبز را می توان برای انعطاف پذیرتر و قدرتمندتر برای قطعات مختلف از مواد یا اشکال مختلف انتخاب کرد و کاربردهای اندازه گیری قدرتمندتر را فراهم می کند.
