بعد، ابعاد، اندازه: | 600*740*980 | محدوده اندازه گیری: | 300*200*200 |
---|---|---|---|
دقت اندازه گیری: | 2.5 + L/100 | وضوح مقیاس خطی: | 0.5μ (0.1μ اختیاری) |
فاصله کاری: | 80 میلی متر | ||
برجسته: | سیستم اندازه گیری دید 80 میلی متر کار,سیستم اندازه گیری دید کنترل حرکت حرکت |

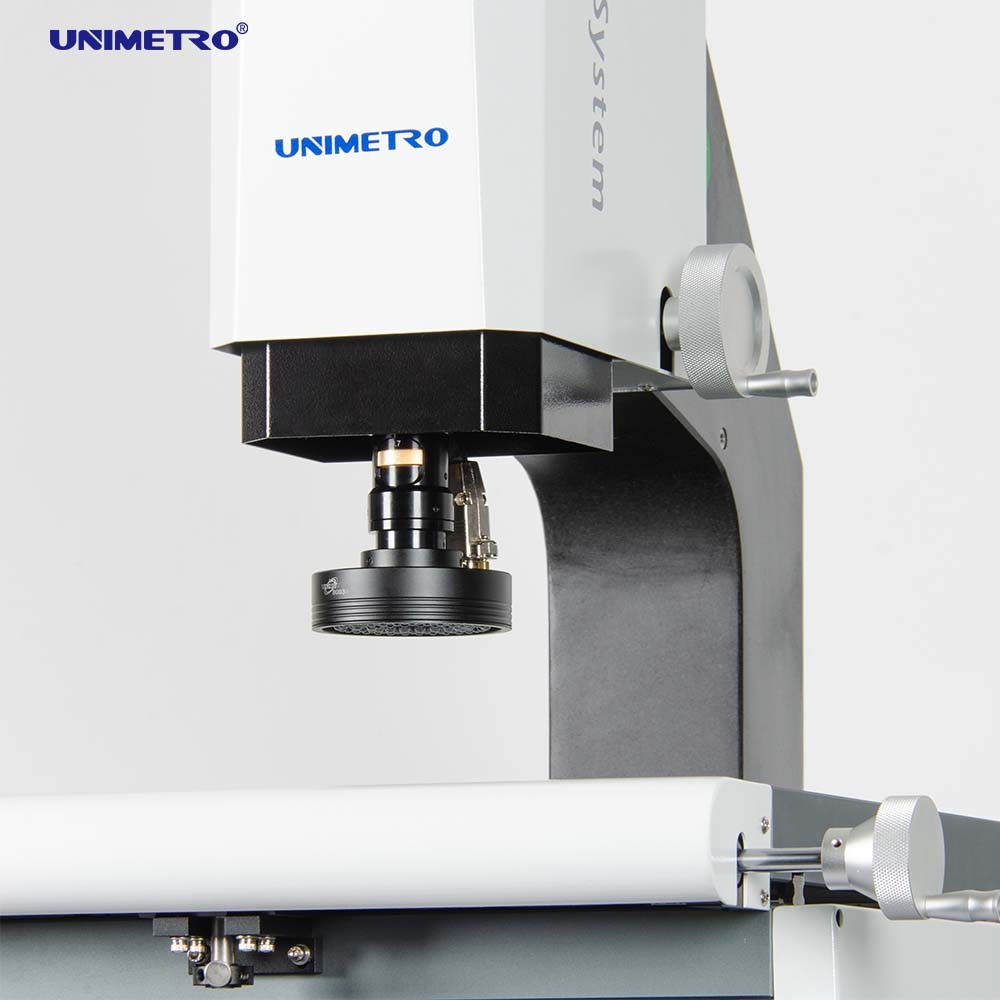

دستگاه اندازهگیری بصری LED ما را میتوان به صورت ویدئویی زیر کار کرد:
مولفه های
مدل | بیسیک 200 | بیسیک 300 | بیسیک 400 | بیسیک 500 | |
ابعاد (mm) (L*W*H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
محدوده اندازه گیری (mm) (X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
دقت اندازه گیری (μm) | 2.5 + L/100 | 2.5 + L/100 | 2.5 + L/100 | 3+L/100 | |
تکرارپذیری (μm) | 2.5 | 2.5 | 2.5 | 3 | |
وزن (کیلوگرم) | 140 کیلوگرم | 190 کیلوگرم | 240 کیلوگرم | 290 کیلوگرم | |
تصویر و اندازه گیری | CCD | دوربین دیجیتال 1.2M پیکسل HD | |||
لنز | لنز زوم دستی 0.7-4.5X با سنسور بازخورد سیگنال بزرگنمایی | ||||
بزرگنمایی | 18-195X (فقط برای مرجع. با دوربین و لنز متفاوت، بزرگنمایی متفاوت خواهد بود.) | ||||
میدان دید | 8.1 ~ 1.3 میلی متر | ||||
فاصله کاری | 80 میلی متر | ||||
وضوح مقیاس خطی | 0.5 میکرومتر (0.1μm برای گزینه) | ||||
سیستم رانندگی | کنترل دستی محور X، Y، Z | ||||
روشنایی | نور حلقه ای LED قابل برنامه ریزی 4 بخش، نور کانتور LED موازی، نور حلقه LED 8 بخش، هم محور، برای گزینه |
L اندازه گیری طول (mm) است، دقت مکانیکی محور Z و دقت تمرکز به سطح قطعه کار مربوط می شود.**بزرگنمایی مقدار تقریبی است، مربوط به بعد مانیتور و وضوح است.
میدان دید (mm) = (مورب * افقی * عمودی)
هدف 0.5X یا 2X اختیاری است و بزرگنمایی تصویر را درک کنید: 13X~86X یا 52X~344X.
Ourدستگاه اندازه گیری بصری LEDاز نرم افزار عملکرد قدرتمند استفاده کنید.
نرم افزار اندازه گیری دید سه بعدی را بازرسی کنید
نرم افزار UNIMETRO INSPECT3D با رابط کاربری کاربر پسند، یادگیری آسان، عملکرد قدرتمند، به کاربران اجازه می دهد تا به اندازه گیری سریع و دقیق دست یابند.این نرم افزار رابط کاربری کامل زبان انگلیسی را ارائه می دهد، همچنین امکان توسعه زبان جدید را فراهم می کند
◉ فایل CAD را وارد کرده و اندازه گیری کنید
اطلاعات شرکت
مشتری و نماینده ما
سوالات متداول |
---|
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟ |
A1: ما یک کارخانه هستیم و سریعترین پاسخ را در 24 ساعت به شما می دهیم. |
Q2: شرکت شما عمدتا در چه زمینه ای است؟ |
A2: ما عمدتاً دستگاه اندازه گیری Vision، دستگاه اندازه گیری مختصات، تجهیزات CMM و VMM و غیره را تولید می کنیم. |
Q3: چگونه مشخصات مناسب را انتخاب کنیم؟ |
A3: تا زمانی که تنوع و اندازه محصول را به ما بگویید که باید اندازه گیری شود، تیم حرفه ای ما ابزار اندازه گیری با مشخصات مناسب را به شما توصیه می کند. |
Q4: آیا خدمات سفارشی را قبول می کنید؟ |
A4: مطمئن باشید!ما میتوانیم نه تنها ماشینهای معمولی، بلکه ماشینهای سفارشیشده برای نیازهای مشتری را نیز ارائه کنیم. |
Q5: دوره گارانتی شما چقدر است؟ |
A5: دوره ضمانت محصول ما 1 سال است.کیفیت محصول ما بسیار پایدار است و ما داریم در برخی از قطعات شکستنی بسیار بهبود یافته است.شما می توانید از کیفیت محصول ما مطمئن باشید. |
