کاوشگر ماشین ابزار با فاصله انتقال 5 متر، پروب ماشین ابزار ماشینکاری CNC

اطلاعات پایه
محل منبع: چین
نام تجاری: UNIMETRO/CHOTEST
گواهی: CE
شماره مدل: PO
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: Discussible
جزئیات بسته بندی: جعبه کاغذی
شرایط پرداخت: T/T
قابلیت ارائه: 100 ست ماه
اطلاعات تکمیلی
اندازه (کاوشگر): φ40 میلی متر * L50 میلی متر نوع انتقال: 360 درجه IR
فاصله انتقال: 5 متر سرعت چرخش: حداکثر 1000 دور در دقیقه
جهت راه اندازی: ±X/±Y/-Z تکرارپذیری راه اندازی یک طرفه 2δ(*1): 1 میکرومتر
حداکثر بیش از حد: XY: 12.5 میلی متر + Z: 6 میلی متر
برجسته:

کاوشگر ماشین ابزار 5 متری

,

پروب ماشین ابزار ماشینکاری IR CNC

,

کاوشگر ماشین ابزار ماشینکاری CNC 5 متری


توضیحات محصول

شرح

پروب ماشین ابزار سری PO از طراحی ماشه 3 نقطه ای استفاده می کند که پایدارترین ساختار است.یک واحد ماشه در داخل پروب وجود دارد.هنگامی که قلم به صورت شعاعی یا محوری توسط نیروی خارجی حرکت می کند، واحد ماشه فعال می شود.سپس مدار داخل کاوشگر یک سیگنال راه اندازی را به گیرنده می فرستد و گیرنده آن را به ماشین ابزار ارسال می کند، در نتیجه مختصات فعلی هر محور ماشین ابزار به طور خودکار ثبت می شود.در نهایت نتایج اندازه گیری با توجه به ثبت مختصات نقاط مرتبط محاسبه می شود.

کارکرد

قبل از پردازش CNC، به طور خودکار سیستم مختصات و نقطه مبنا قطعه کار را پیدا کنید.
در پردازش CNC، اندازه‌های کلید و مختصات مربوطه را به‌طور خودکار اندازه‌گیری کنید تا مشخص شود که آیا جبران نیاز است یا خیر.
پس از پردازش CNC، اندازه ها، شکل ها و موقعیت ها را به طور خودکار اندازه گیری کنید تا محصول نهایی واجد شرایط شود.

امکانات

تکرارپذیری بالا: تکرارپذیری یک طرفه∠1μm
زمان آماده به کار طولانی: تا 6 ماه
طراحی جاذب انرژی همه جانبه: طراحی جذب انرژی همه جهته 360 درجه، که به کاهش ضربه در هنگام وقوع حادثه کمک می کند
طراحی ضد آب: IP67 برای پروب و گیرنده
نشانگرهای LED هوشمند: وضعیت فعلی کار پروب را نشان می دهد

مولفه های

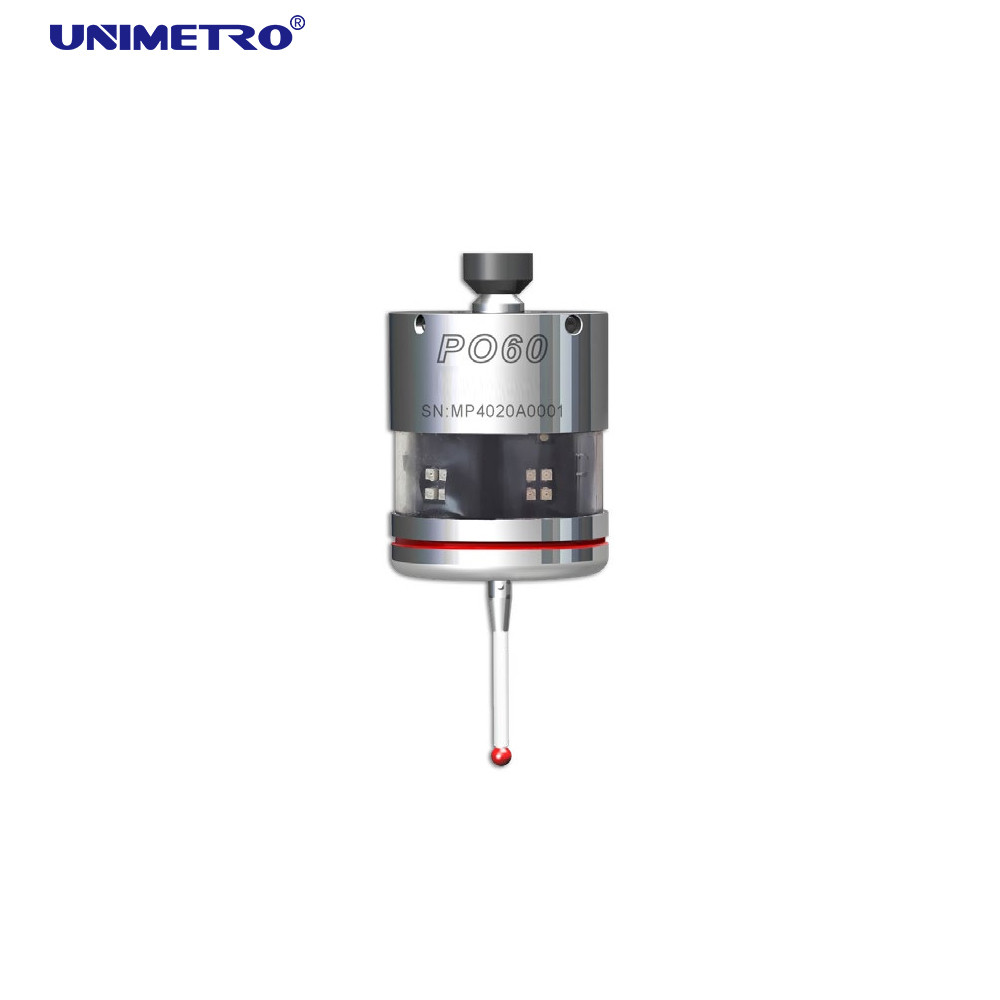

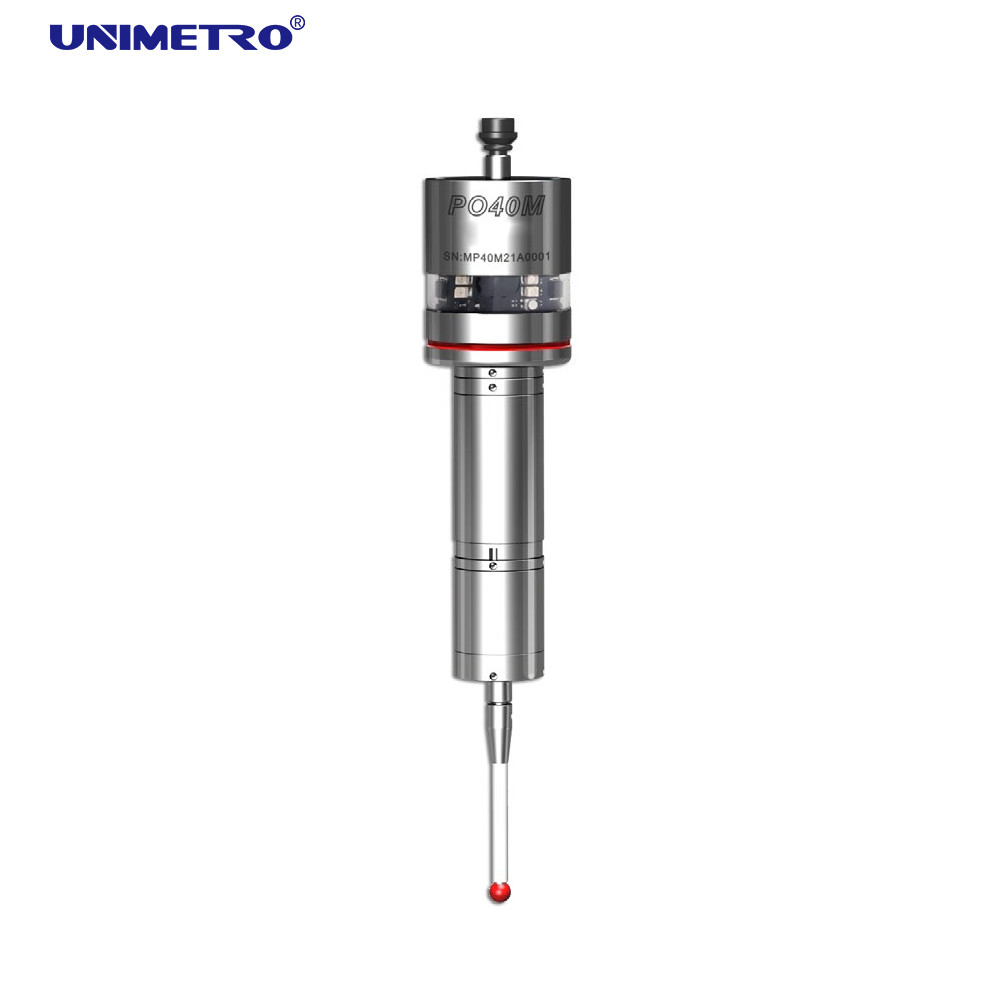

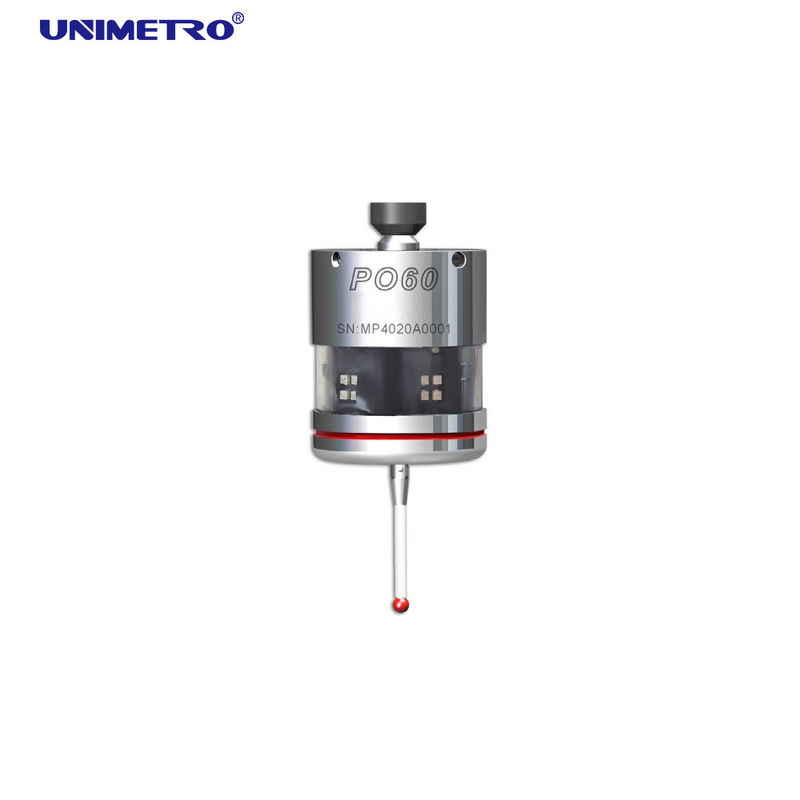

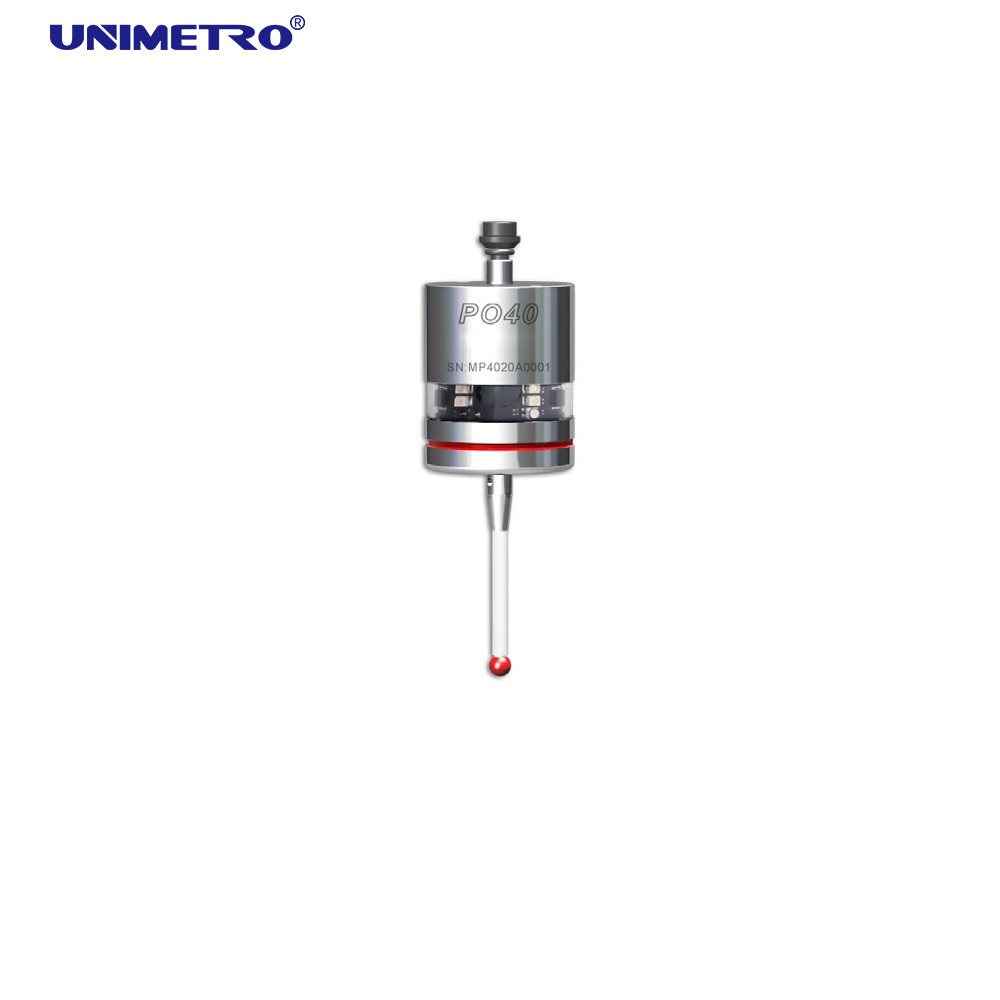

شماره مدل PO40 PO60 PO40L
اندازه (کاوشگر) φ40 میلی متر* L50 میلی متر φ40 میلی متر* L50 میلی متر φ40 میلی متر* L50 میلی متر
وزن (پروب بدون نگهدارنده) 260 گرم 880 گرم 280 گرم
نوع انتقال 360 درجه IR 360 درجه IR 360 درجه IR
فاصله انتقال 5 متر 6 متر 5 متر
حالت شروع کد M کد M، Revolve کد M
سرعت چرخش حداکثر 1000 دور در دقیقه حداکثر 1000 دور در دقیقه حداکثر 1000 دور در دقیقه
جهت راه اندازی ±X/±Y/﹢Z ±X/±Y/﹢Z ±X/±Y/﹢Z
تکرارپذیری از
راه اندازی یک طرفه 2δ*1
1 میلی متر 2 میلی متر 1 میلی متر
حداکثر بیش از حد * 2 XY: 12.5 میلی متر + Z: 6 میلی متر XY: 12.5 میلی متر + Z: 6 میلی متر XY: 12.5 میلی متر + Z: 6 میلی متر
XY Trigger Force*3 0.5 N~0.9N 0.5 N~3.5N قابل تنظیم 0.3N~1.6N قابل تنظیم
Z نیروی ماشه 5.8N 3.5N~14N قابل تنظیم 4N~10N قابل تنظیم

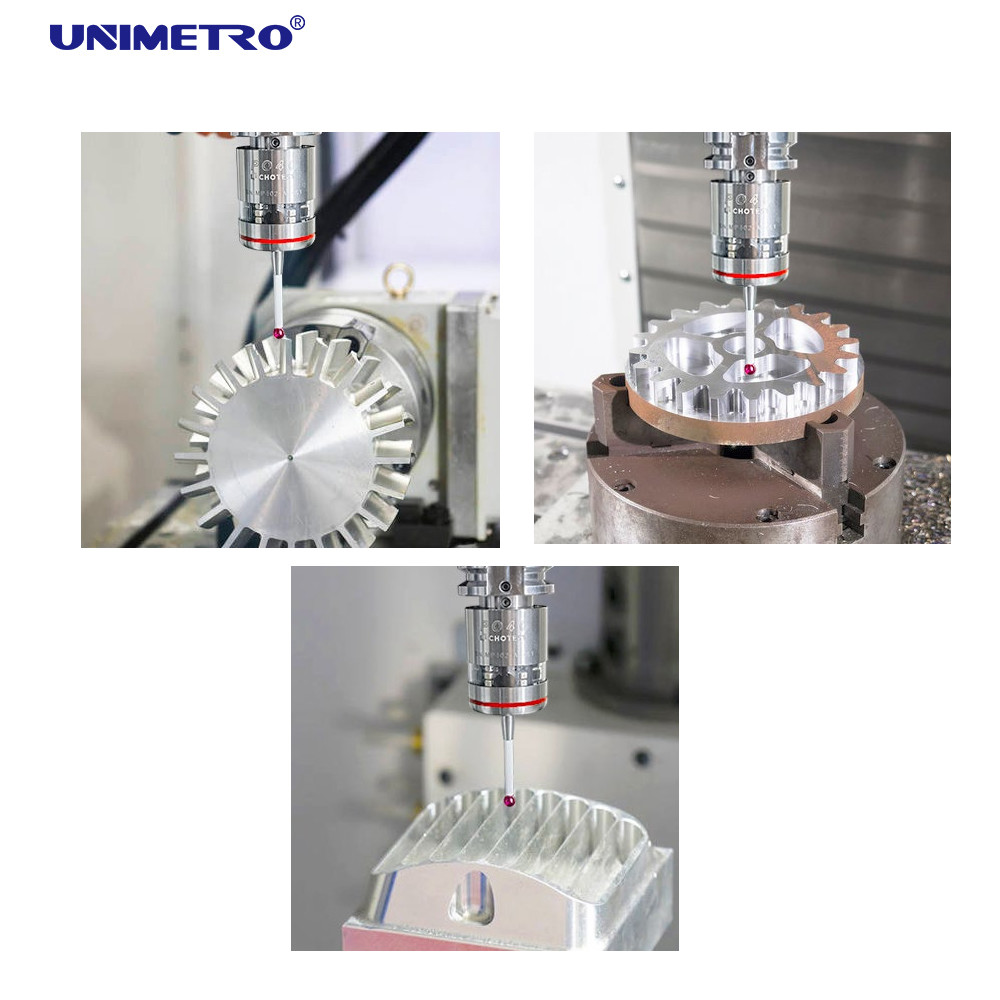

برنامه های کاربردی

تنظیم مختصات: تعیین نقطه مبنا قطعه کار، سیستم مختصات صحیح قطعه کار.
قطعه کار را تراز کنید: بررسی کنید که آیا قطعه کار به طور دقیق قرار گرفته است یا خیر و آیا قطعه کار در اثر نیروی گیره تغییر شکل داده است یا خیر.
اندازه گیری ابعاد: ارتفاع مرحله، طول، قطر
اندازه گیری موقعیت: فاصله سوراخ، عمود، زاویه، و غیره.
اندازه گیری سطح منحنی: شکل تیغه، سطح قالب، شکل پیچیده
بازرسی پس از پردازش: تحمل بیش از حد، جبران صحیح ابزار را پیدا کنید
بررسی کنید که آیا قطعه کار قرار گرفته است یا خیر
