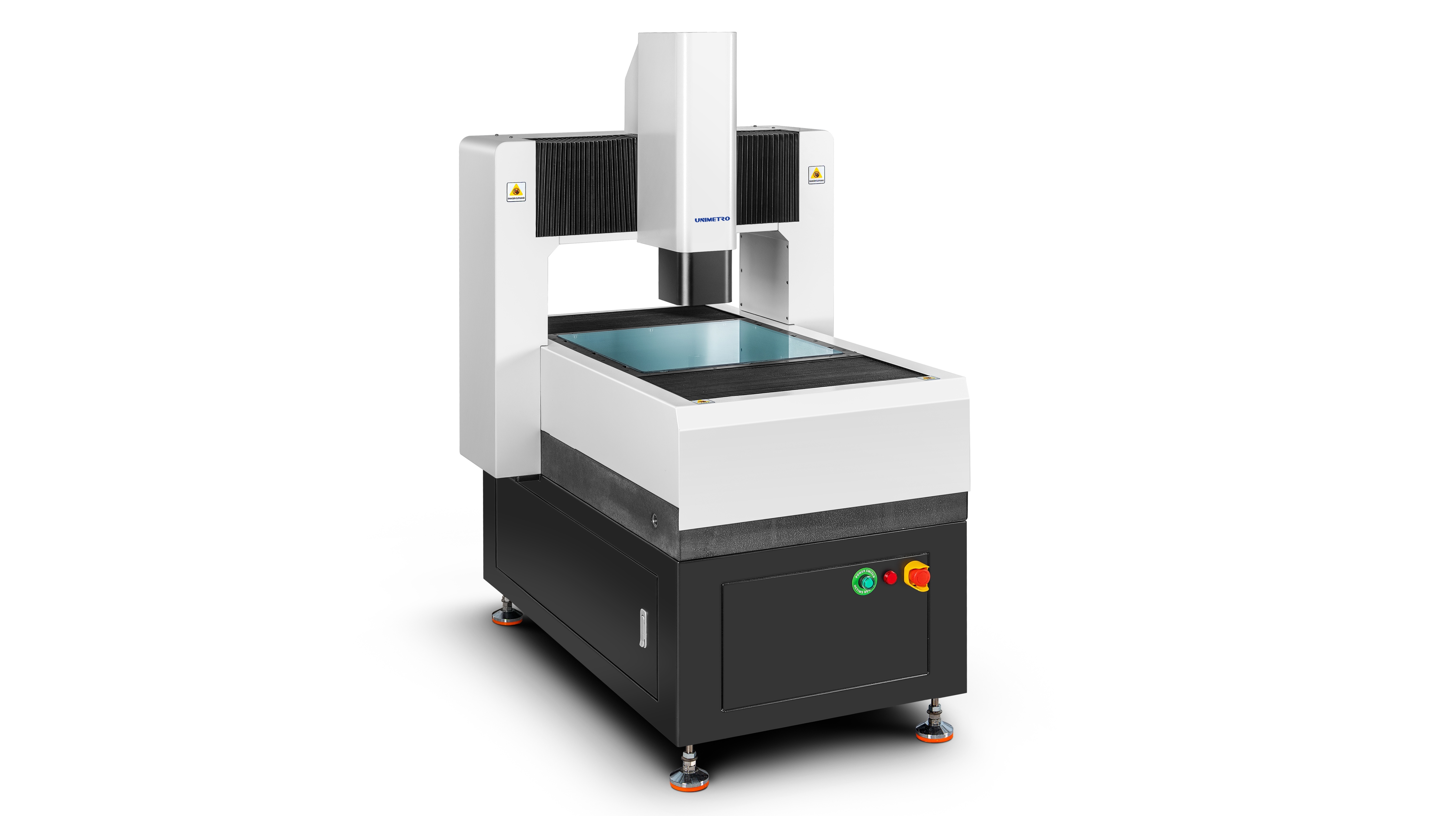

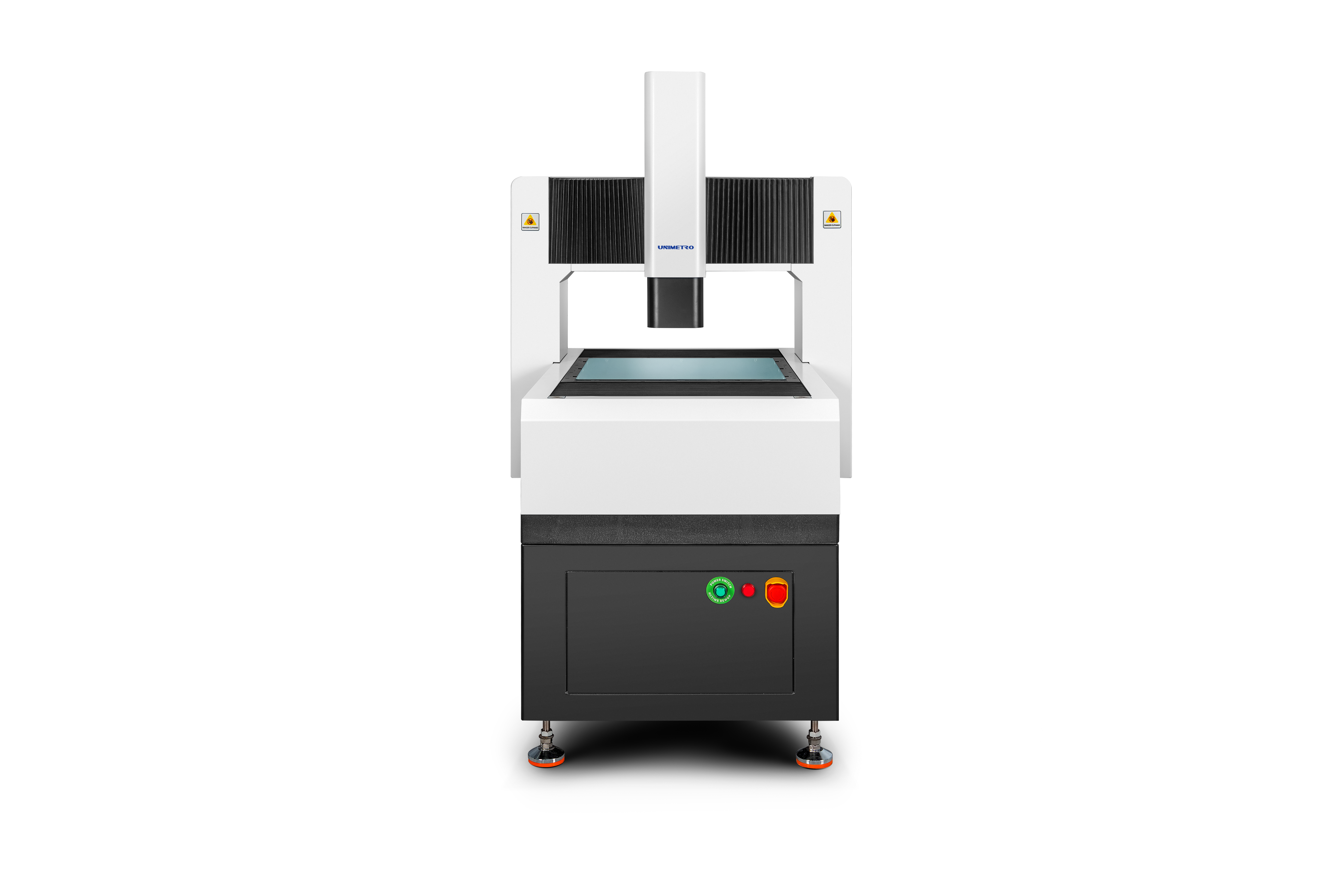

دستگاه اندازه گیری دید بدون تماس 3D سری HP برای بازرسی دقیق اجزای 3C

HP: با دقت بالا (دقت بالا)
از ویژگی های اصلی دستگاه دروازه ای ثابت می توان به دقت بالا و اتوماسیون کامل اشاره کرد. "HP" در این زمینه به ماشین دروازه ای به عنوان "ابزار بازرسی دقیق نوری خودکار غیر تماسی سطح میکرون" اشاره می کند. این به افزایش دقت و بهره وری کلی تولید برای مشتریان کمک می کند.

رزولوشن:0.5μm (0.1μm اختیاری)

دوربین:دوربین CCD رنگی درجه صنعتی

لنز:1x-10x (بزرگنمایی متغیر)

بزرگنمایی:20X - 200X (بزرگنمایی بسته به مدل دوربین انتخابی متفاوت است؛ بزرگنمایی واقعی به داده های اندازه گیری شده بستگی دارد.)

بزرگنمایی ویدئو:18 ~ 195X (با توجه به مدل های مختلف دوربین انتخاب شده، بزرگنمایی واقعی تابع داده های اندازه گیری است)

فاصله کاری:85 میلی متر

روشنایی:نور سطح قابل برنامه ریزی، نور موازی پایین LED (اختیاری: نور کواکسیال)

سیستم درایو:کنترل CNC، درایو موتور خطی؛ کنترل دسته، کنترل ماوس/صفحه کلید

وضوح مقیاس خطی:0.1 میکرومتر

• کل ساختار پل متحرک قاب بسته پذیرفته شده است، قطعه کار اندازه گیری ثابت است، ظرفیت باربری بزرگ است و عملکرد حرکت خوب است.
• برای اطمینان از استحکام بالا و ساختار مکانیکی با دقت بالا، فناوری تحلیل المان محدود را در طراحی مکانیکی معرفی کنید.
• پایه گرانیت درجه 000، استحکام بالا، مقاومت در برابر خوردگی و پایداری خوب.
• میز کار درمان سطح اکسید آلومینیوم، کنترل عمل سریع و انعطاف پذیر، بادوام و زیبا.

• خط کش توری باز RENISHAW، وضوح 0.5μm، دقت بالا و پایداری خوب.

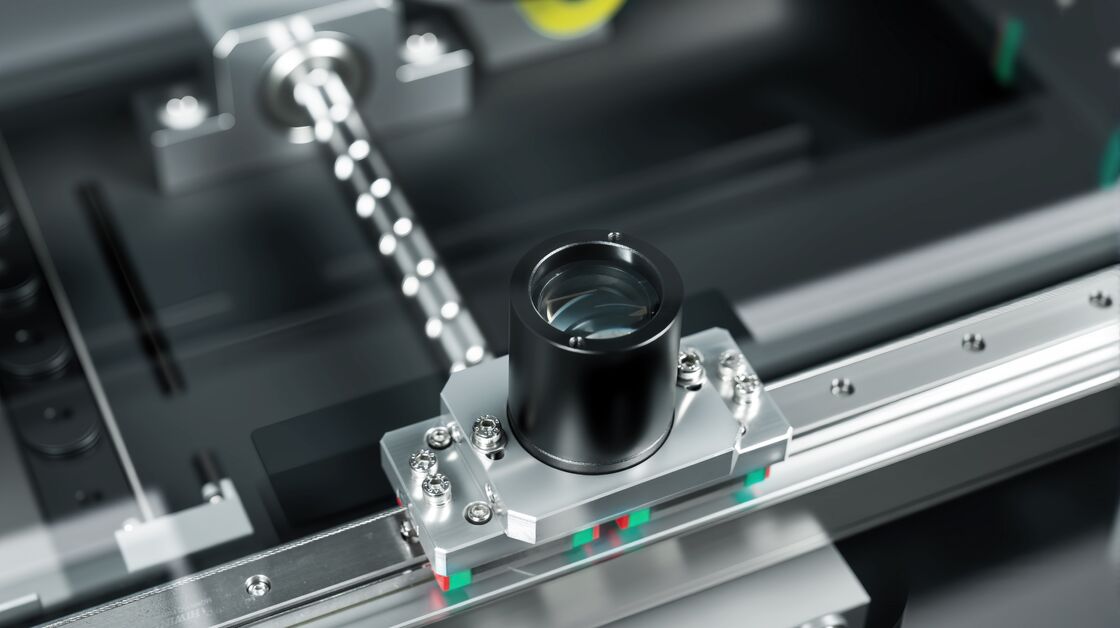

• ریل راهنمای خطی دقیق، بال اسکرو آسیاب و موتور سروو AC پایداری دقت موقعیت یابی سیستم دستگاه را تضمین می کند.
• دوربین دیجیتال گیگا رنگی 2M پیکسلی با وضوح بالا الزامات مشاهده واضح و اندازه گیری پایدار را برآورده می کند.
• لنز نوری 6.5 برابری با کیفیت بالا، زوم خودکار دقیق، کالیبراسیون پیکسل سریع.
• منبع نور سطحی LED 8 منطقه ای 5 حلقه قابل برنامه ریزی، سیستم منبع نور کانتور LED موازی انتقال، تنظیم روشنایی سطح 256 هوشمند.
• کنترل CNC تمام محور، درایو سروو موتور حلقه بسته کامل AC.

ابزار اندازه گیری بینایی از نوع دروازه ای بزرگ سری HE می تواند به انواع سنسورهای سه بعدی برای اندازه گیری جامع 2 بعدی / 3 بعدی ترکیبی مجهز شود. همچنین می تواند به سنسورهای غیر تماسی مانند پروب و لیزر مجهز شود. همچنین از سری کامل براکت پروب RENSHAW پشتیبانی می کند، به طوری که کاربران می توانند تبدیل خودکار اندازه گیری در مقیاس کامل را در یک دستگاه کامل کنند و بهره وری را تا حد زیادی بهبود بخشند.
