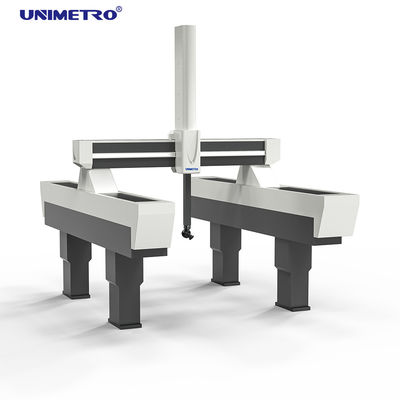

فوق العاده دقیق 3D مختصات اندازه گیری ماشین 1.1 ام دستگاه Coordinate اندازه گیری

اطلاعات پایه
محل منبع: چین
نام تجاری: UNIMETRO
گواهی: CE
شماره مدل: Metroking
مقدار حداقل تعداد سفارش: 1
قیمت: Discussible
جزئیات بسته بندی: چوب مورد
زمان تحویل: 60 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 1 در هر 75 روز
اطلاعات تکمیلی
مواد: گرانیت راه راهنمای محور Y: راهنما DUO dovetail
موتورهای سروو: سروو موتورهای با قدرت بالا MPEE(um) S: از 1.1+ L/400
MPEP(um) S: از 1.4
برجسته:

هماهنگ ماشین اندازه گیری

,

نوری دستگاه قطع اندازه گیری


توضیحات محصول



دقت دستگاه اندازه گیری مختصات سه بعدی فوق العاده دقیق از موسسه 1.1 um



شرح

دستگاه اندازه گیری مختصات سه بعدی سری Metroking بازتابی از تجربه توسعه و ساخت دستگاه اندازه گیری با دقت بالا است.سری Metroking که توسط صنایع مختلف تأیید شده است، به یک مدل معمولی در صنعت اندازه گیری با دقت بالا تبدیل شده است.برای اندازه گیری قطعه کار با دقت بالا و اسکن منحنی، همچنین برای موسسه رسمی و اندازه گیری قطعه استاندارد مناسب است.

دستگاه اندازه گیری مختصات CNC 3D با دقت بالا سری Metroking از مواد گرانیتی، طراحی اجزای محدود و ساختار دروازه ای استفاده می کند و از ثبات و قابلیت اطمینان بالا اطمینان می دهد.

تیر متقاطع گرانیت، پایه ماشین یکپارچه، مرحله کار ستون و محور Z یک ساختار قاب کاملا بسته را تشکیل می دهند، ویژگی های پایداری بالا، تغییر شکل کم و پایداری حرارتی فوق العاده را تضمین می کند.

3 محور دستگاه اندازه گیری مختصات سه بعدی سری Metroking از تسمه دنده سنکرون سیم فولادی نرم پیشرفته به عنوان سیستم رانندگی استفاده می کند، روند در حال اجرا هیچ نویز، مکان یابی سریع و چرخه عمر طولانی ایجاد نمی کند.

محور Y از راهنمای دم کبوتری DUO به عنوان سیستم رانندگی استفاده می کند، 3 محور با استفاده از رانندگی مرکزی، مقیاس های خطی با دقت بالا در موقعیت مرکزی نصب می شوند، حرکت محور را مهار می کنند، خطای abbe را به حداقل می رساند.

استفاده از موتورهای سروو با قدرت بالا تا حد زیادی عملکرد کنترل حرکت را بهبود می بخشد، شتاب، ترمز و اجرای سریع بسیار بهتری را به دست می آورد.

دستگاه اندازه گیری مختصات سه بعدی سری Metroking از سیستم هوا با عملکرد بالا استفاده می کند، محور Z با تعادل هوا است، دقت مکان یابی را بهبود می بخشد، همچنین حرکت را قابل اعتماد و روان می کند.سیستم فیلتر 3 سطح دقیق، چرخه عمر طولانی راهنما را تضمین می کند.استفاده از کابل برق و سیم بکسل با کارایی بالا، پایداری لوازم الکترونیکی را تضمین می کند.

میز کار گرانیتی با کیفیت بالا:

کنترلر پیشرفته سری Renishaw UCC

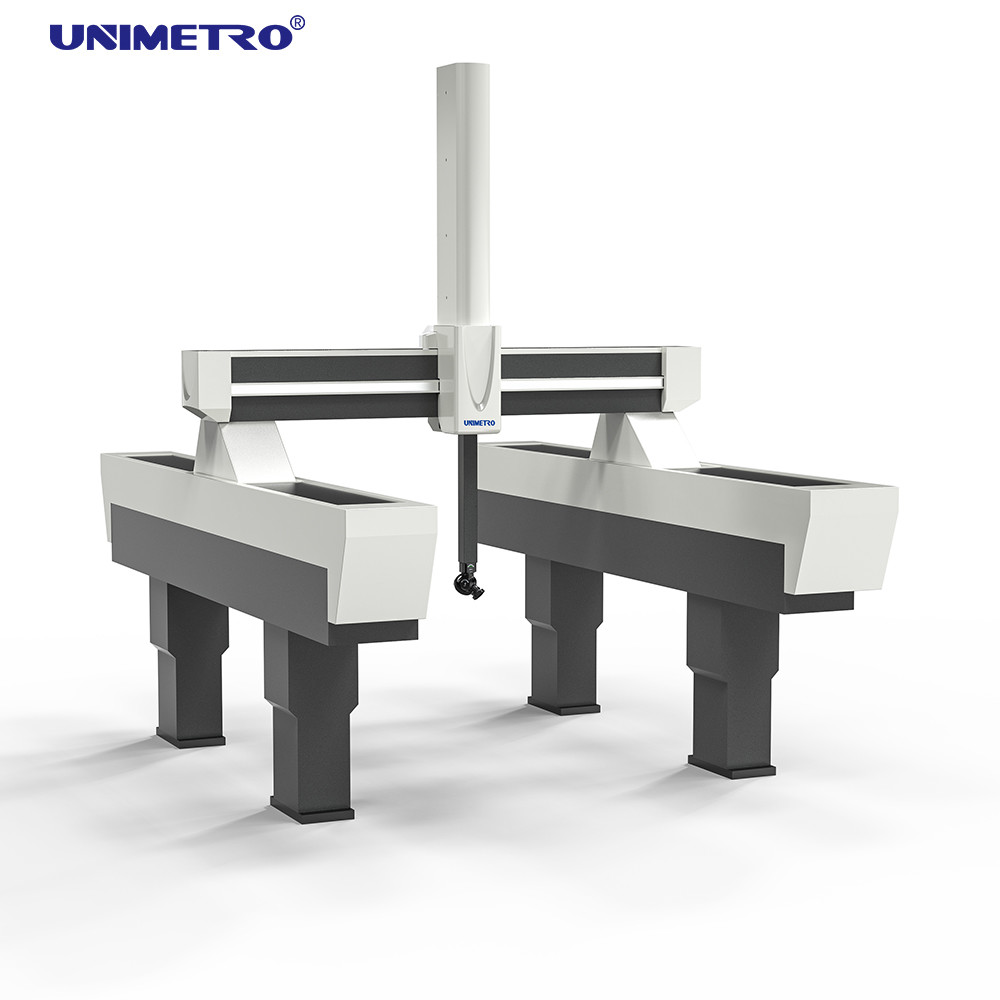

فوق العاده دقیق 3D مختصات اندازه گیری ماشین 1.1 ام دستگاه Coordinate اندازه گیری 0


کنترل جهانی برای دستگاه اندازه گیری مختصات سه بعدی

دستگاه اندازه گیری مختصات سه بعدی سری Metroking با پروب های ماشه کامل خط و پروب های اسکن نوع تماس سازگار است.همچنین پروب های اسکن خط لیزری، سر اسکن نقطه با دقت بالا و سر اندازه گیری دید نوری دیجیتال CCD سری LV با وضوح بالا، برای دستیابی به اسکن با سرعت بالا منحنی پیچیده با دقت بالا (مهندسی معکوس)، اندازه گیری غیر تماسی با دقت بالا ابعاد میکرو.

پارامترهای فنی

مدل محور دقت اندازه گیری بعد، ابعاد، اندازه فضای کار وزن حداکثر بارگذاری
محدوده مراسورینگ ISO10360-2:2001/GB/T16857.2-2006
ایکس Y ز اس Lx Ly Lz Wx وای Wz
میلی متر میلی متر میلی متر MPEE (ام) MPEP(um) میلی متر میلی متر میلی متر میلی متر میلی متر میلی متر کیلوگرم کیلوگرم
NCF553 500 500 300 از 1.1+ L/400 از 1.4 1600 1400 2550 600 600 400 6000 300
NCF564 500 600 400 از 1.2 + L/400 از 1.5 1600 1600 2750 600 700 500 6200 350
NCF575 500 700 500 از 1.4+ L/400 از 1.5 1600 1800 2950 600 800 600 6800 500
NCF686 600 800 600 از 1.4+ L/400 از 1.5 1700 2000 3150 700 900 700 7200 600
NCF8106 800 1000 600 از 1.2 + L/400 از 1.5 1900 2400 3150 900 1100 700 7800 700
NCF10126 1000 1200 600 از 1.25+ L/400 از 1.8 2100 2800 3150 1100 1300 700 9800 800

شرایط کاری

ولتاژ برق: 220 ولت

فشار هوا: 0.7-1.0Mpa

دقت فیلتر: 0.3 میلیمتر

تامین هوا: 0.12-0.45m³/min

محدوده دما: 18-22 درجه سانتیگراد

سیکل دمای ساعتی: 1 درجه سانتیگراد در ساعت

گرادیان حرارتی: 1 درجه سانتی گراد / متر

رطوبت نسبی: 55 تا 65 درصد
