300 میلی متر صفحه نمایش مشخصات نوری پروژکتور ثابت مرحله بارگذاری سنگین سفر 250 میلی متر

اطلاعات پایه
محل منبع: چین
نام تجاری: UNIMETRO
شماره مدل: UNIPJ-300AZ
مقدار حداقل تعداد سفارش: 1
قیمت: Discussible
جزئیات بسته بندی: چوب مورد
زمان تحویل: 5 کار روزها
شرایط پرداخت: T/T
قابلیت ارائه: 20 در هر ماه
اطلاعات تکمیلی
دقت اندازه گیری: ≤ (3+L/75) اندازه صفحه نمایش (میلی متر): Ф 312 میلی متر، محدوده نمایشگر> Ф300 (با خط متقاطع)
محدوده چرخشی صفحه نمایش: 0 تا 360 درجه وضوح زاویه چرخشی: 1 یا 0.01 درجه
روشنایی: 24 ولت / 150 وات - لامپ هالوژن
برجسته:

پروژکتور مشخصات دیجیتال

,

مشخصات پروژکتور ماشین


توضیحات محصول

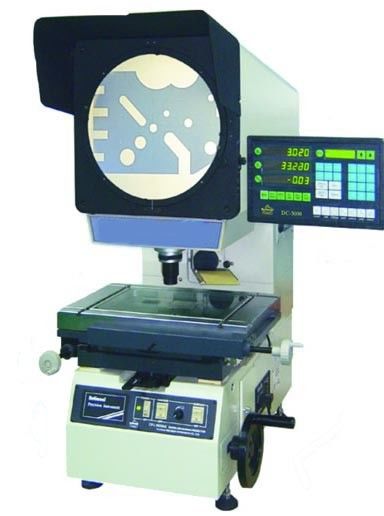

پروژکتور نمایه نوری صفحه نمایش 300 میلی متری مرحله ثابت بارگذاری سنگین 250 میلی متر سفر





امکانات



عمودی بالا: فناوری نصب بالغ عمودی بودن محور XY، XY و YZ را تضمین می کند.



دقت بالا: دقت اندازه گیری 3+L/75um، پیشرو در صنعت.



بارگیری سنگین: طراحی مکانیکی پیشرفته، مرحله ثابت، حداکثر بارگذاری 50 کیلوگرم را ارائه می دهد و دقت در حداکثر بارگذاری ثابت می ماند.



ساختار نوری برجسته: پروژکتور پروفیل اپتیکال سری UNIPJ با طراحی نوری برجسته، تصویر واضحی را به کاربران ارائه می دهد و اثر منبع نور محیط را حذف می کند.



300 میلی متر صفحه نمایش مشخصات نوری پروژکتور ثابت مرحله بارگذاری سنگین سفر 250 میلی متر 0  300 میلی متر صفحه نمایش مشخصات نوری پروژکتور ثابت مرحله بارگذاری سنگین سفر 250 میلی متر 1



اندازه گیری دقیق زاویه: صفحه نمایش محور A از مبدل موقعیت توری دایره ای به جای رمزگذار سنتی استفاده می کند که خطای مکانیکی و عکس العمل را حذف می کند و دقت بالای اندازه گیری زاویه را تضمین می کند.



300 میلی متر صفحه نمایش مشخصات نوری پروژکتور ثابت مرحله بارگذاری سنگین سفر 250 میلی متر 2





مقدمه



پروژکتور پروفیل سری UNIPJ-300AZ با سیستم نوری برجسته و بزرگنمایی دقیق خود به خوبی شناخته شده است، خطای اندازه گیری لبه کانتور در هنگام استفاده از نور کانتور کمتر از 0.08٪ است.همچنین سوئیچ پا گنجانده شده است، عملکرد راحت تری را برای کاربران ارائه می دهد.



پروژکتور پروفیل سری UNIPJ-300AZ از ساختار مرحله ثابت استفاده می کند.کاربران جعبه نوری را برای فوکوس جابجا می کنند.که قابلیت بارگذاری بسیار سنگین تری را برای مرحله کار فراهم می کند.همچنین اندازه سفر صحنه ممکن است بسیار بزرگتر از مدل های سنتی باشد.





مولفه های

مدل

تصویر منفی

UNIPJ-3015A

UNIPJ-3020A

UNIPJ-3025A

تصویر مثبت

UNIPJ-3015AZ

UNIPJ-3025AZ

UNIPJ-3025AZ

میز کاراندازه مرحله (میلی متر)

354*228

404*228

450*280

اندازه شیشه (میلی متر)

210*160

260*160

306*196

محور X، سفر (میلی متر)

150

200

250

محور Y، سفر (میلی متر)

100

100

250

محور Z، سفر (میلی متر)

100

100

100

وزن

(کیلوگرم)

160

160

180

ابعاد (L*W*H)

(میلی متر)

780*780*1100

780*780*1100

810*780*1120

دقت اندازه گیری (um)

&le (3+L/75) (L طول قطعه کاری است که باید اندازه گیری شود، واحد: میلی متر)

وضوح (محور X، محور Y)

0.5 میکرومتر

صفحه نمایش پروژکتور

اندازه صفحه نمایش (میلی متر)

∅312 محدوده استفاده شده> ∅300 (با خط متقاطع)

محدوده چرخشی صفحه نمایش

0 تا 360 درجه

وضوح زاویه چرخشی

1‵ یا 0.01 درجه

لنز

بزرگنمایی

10X (گزینه)

20X (گزینه)

50X (گزینه)

100X (گزینه)

نمای شی (mm)

∅60

∅30

∅15

∅6

فاصله کاری (میلی متر)

77.7

44.3

38.4

25.4

حداکثر ارتفاع قطعه کار

90 میلی متر

90 میلی متر

90 میلی متر

90 میلی متر

سیستم پردازش داده

سیستم پردازش داده چند منظوره DC-3000 که به زبان انگلیسی ظاهر می شود، می تواند برای جمع آوری داده ها و اندازه گیری نقطه، خط، دایره، زاویه و فاصله استفاده شود.

روشنایی

روشنایی انتقال و بازتاب: لامپ هالوژن 24 ولت / 150 وات.

قدرت

110V/220V(AC) 50/60Hz قدرت کل = 400W

خنک کننده

توسط هواداران

تجهیزات جانبی

حداقل چاپگر (گزینه)، آشکارساز لبه (گزینه)، نرم افزار M2D (گزینه) و غیره، لطفا برای جزئیات بیشتر به لوازم جانبی پروژکتور پروفایل مراجعه کنید.
