سوئیچ پا: | در دسترس | اتصال RS232: | در دسترس |
---|---|---|---|
جبران خسارت: | جبران خطی یا جبران خطی مقطع | وضوح (محور X، محور Y): | 0.5 میلی متر |
اندازه صفحه نمایش (میلی متر): | Ф312 محدوده استفاده شده> Ф300 | روشنایی: | لامپ هالوژن 24 ولت / 150 وات |
برجسته: | افقی پروژکتور نمایه,نمایه پروژکتور ماشین |
امکانات

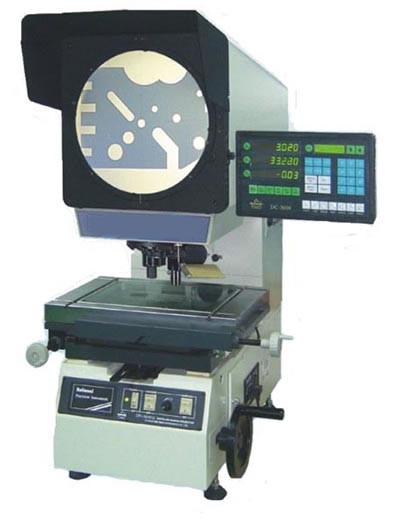

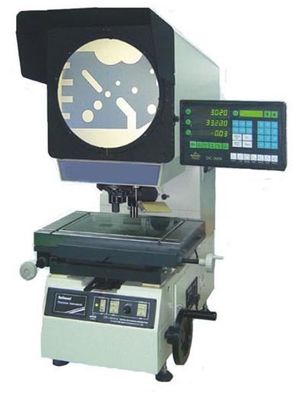

پروژکتور پروفیل نوری سری UNIPJ-3000CZ یک ابزار اندازه گیری نوری با عملکرد بالا و عملکرد پایدار است.این سری دارای سوئیچ پایی و بازخوانی دیجیتال چند منظوره DC3000 است که اندازه گیری سریع و خروجی داده و راندمان بالا را تضمین می کند.
پروژکتور پروفیل اپتیکال سری UNIPJ-3000CZ دارای صفحه سوئیچ پذیر برای نصب لنز می باشد که برای 3 لنز موجود می باشد.اگر در طول فرآیند اندازه گیری تغییر بزرگنمایی لازم باشد، کاربران فقط باید صفحه را به جای تعویض لنز تغییر دهند، این کارایی بسیار بالاتری را ارائه می دهد.
پروژکتور پروفایل سری UNIPJ-3000CZ از ساختار مرحله ثابت استفاده می کند.کاربران جعبه نوری را برای فوکوس جابجا می کنند.که قابلیت بارگذاری بسیار سنگین تری را برای مرحله کار فراهم می کند.همچنین اندازه سفر صحنه ممکن است بسیار بزرگتر از مدل های سنتی باشد.
بازخوانی دیجیتال DC3000
DC3000 عملکرد اندازه گیری قدرتمندی را برای کاربران ارائه می دهد:
1. اندازه گیری، پیش تنظیم و ساخت عنصر تصویر مانند نقطه، خط، دایره، زاویه، فاصله، مستطیل، رزوه پیچ و غیره.
2. مختصات افست.
3. موجود برای سوئیچ پا یا آشکارساز لبه.
4. عملکرد چاپ موجود است که قادر به چاپ برنامه کاربر، عنصر تصویر یا خواندن محور است.
5. تابع خروجی RS232، که قادر است خوانش مقیاس های خطی را به کامپیوتر ارسال کند.
6. عملکرد برنامه نویسی کاربر، کاربران می توانند مراحل اندازه گیری را ضبط کنند، که باعث می شود اندازه گیری تکراری همان قطعه کار بسیار سریعتر شود.
7. نوع مختصات چندگانه موجود، محور قطبی و مستطیلی، INC و ABS، سوئیچ میلی متر/اینچ.
8. جبران خطی یا بخش جبران خطی موجود است.
9. 100 گروه حافظه ذخیره سازی عناصر دائمی، 10 موقت.
مولفه های
مشخصات | ||||||
مدل |
| UNIPJ-3015CZ | UNIPJ-3020CZ | UNIPJ-3025CZ |
||
میز کار | اندازه میز فلزی (میلی متر) | 354*228 | 404*228 | 450*280 |
||
میز شیشه ای (میلی متر) | 210*160 | 260*160 | 306*196 |
|||
محور X، سفر (میلی متر) | 150 | 200 | 250 |
|||
سفر محور Y (میلی متر) | 100 | 100 | 150 |
|||
حرکت محور Z (mm) | 100 | 100 | 100 |
|||
وزن | 170 | 175 | (کیلوگرم) | (کیلوگرم) |
||
ابعاد (L*W*H) | (میلی متر) | 780*810*1120 | 780*810*1120 | 780*810*1120 |
||
دقت اندازه گیری | (اوم) | (3+L/75) | (3+L/75) | (3+L/75) |
||
صفحه نمایش پروژکتور | اندازه صفحه نمایش (میلی متر) | Ф312 محدوده استفاده شده> Ф300 (با خط متقاطع) |
||||
محدوده چرخشی صفحه نمایش | 0 تا 360 درجه |
|||||
وضوح زاویه چرخشی | 1‵ یا 0.01 درجه |
|||||
لنز | بزرگنمایی | 10X (گزینه) | 20X (گزینه) | 50X (گزینه) | 100X (گزینه) |
|
نمای شی (mm) | Ф30 | Ф15 | Ф6 | Ф3 |
||
فاصله کاری (میلی متر) | 77.7 | 44.3 | 77.7 | 77.7 |
||
حداکثر ارتفاع قطعه کار | 90 میلی متر | 90 میلی متر | 90 میلی متر | 90 میلی متر |
||
سیستم بازخوانی دیجیتال | سیستم پردازش داده چند منظوره DC-3000 که به زبان انگلیسی ظاهر می شود، می تواند برای جمع آوری داده ها و اندازه گیری نقطه، خط، دایره، زاویه و فاصله استفاده شود. |
|||||
روشنایی | روشنایی انتقال و بازتاب: لامپ هالوژن 24 ولت / 150 وات. |
|||||
قدرت | 110V/220V(AC) 50/60Hz قدرت کل = 400W |
|||||
خنک کننده | توسط هواداران |
|||||
تجهیزات جانبی | مینی چاپگر (گزینه)، آشکارساز لبه (گزینه)، نرم افزار M2D (گزینه) و غیره، لطفا برای جزئیات بیشتر به لوازم جانبی پروژکتور پروفایل مراجعه کنید. |
|||||
جدول پشتیبانی توصیه شده | وزن بارگیری 250 کیلوگرم ابعاد: 800 (L) * 550 (H) * 650 (W) میلی متر |
