حرکت محور Z: | موتوری | حرکت محور X,Y: | کتابچه راهنمای |
---|---|---|---|
وضوح: | 0.5 میلی متر | بزرگنمایی: | 10، 20، 50، 100 X برای گزینه |
سرعت حرکت محور Z: | 5، 1، 0.01 | قدرت: | 110V/220V(AC) 50/60Hz قدرت کل = 400W |
برجسته: | پروژکتور مشخصات دیجیتال,مشخصات افقی پروژکتور |
مقدمه

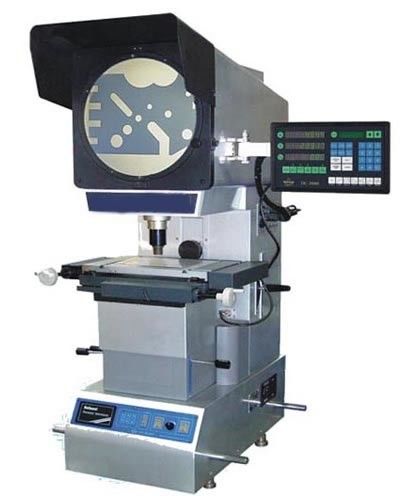

پروژکتور پروفیل نوری UNIPJ-3000DZ از موتور پله ای برای حرکت محور Z استفاده می کند و فرآیند فوکوس آسان تر و سریع تری را ارائه می دهد.برای ارضای کاربردهای مختلف، لنزهای بزرگنمایی 10X، 20X، 50X و 100X برای گزینه وجود دارد.
پروژکتور پروفیل اپتیکال سری UNIPJ-3000DZ با کیفیت عالی سیستم نوری تعبیه شده است.این سری از تصویر واضح و بزرگنمایی دقیق پردازش شده است.خطای اندازه گیری کانتور با نور کانتور زیر 0.08٪ است.خطای نشانگر مختصات زیر (3+l/75) um است (L طول قطعه کاری است که باید اندازهگیری شود، واحد: میلیمتر).
امکانات
حرکت محور Z موتوردار.
مرحله کار با ثبات و سختی بالا که پایه و اساس اندازه گیری دقیق است.
تعبیه شده با مقیاس های خطی با وضوح 0.5um، اندازه گیری دقیق تری را ارائه می دهد.
استفاده از مبدل توری دایره ای برای اندازه گیری زاویه، به جای رمزگذار، دقت بالاتری را تضمین می کند.
سیستم نوری برجسته، تصویر واضح.
روشنایی قابل تنظیم روشنایی، به کاربران کمک می کند تا تصویر و لبه واضحی به دست آورند.
نور سطحی گنجانده شده است.کاربران همچنین می توانند سطح جسم را با سری مشاهده کنند.
مولفه های
مشخصات | ||||||
مدل |
| UNIPJ-3015DZ | UNIPJ-3020DZ |
|||
میز کار | اندازه میز فلزی (میلی متر) | 354*228 | 404*228 |
|||
میز شیشه ای (میلی متر) | 210*160 | 260*160 |
||||
محور X، سفر (میلی متر) | 150 | 200 |
||||
محور Y، سفر (میلی متر) | 100 | 100 |
||||
محور Z، سفر (میلی متر) | 100 | 100 |
||||
وزن | (کیلوگرم) | 120 | 125 |
|||
ابعاد (L*W*H) | (میلی متر) | 770*550*1100 | 770*550*1100 |
|||
دقت اندازه گیری (um) | محور X، محور Y: (3+L/50) محور Z؛ 4+L/10 (L طول قطعه کاری است که باید اندازهگیری شود، واحد: میلیمتر) |
|||||
سرعت حرکت محور Z | 5,1,0.01 |
|||||
وضوح (محور X، محور Y) | 0.5 میکرومتر |
|||||
صفحه نمایش پروژکتور | اندازه صفحه نمایش (میلی متر) | Ф312 محدوده استفاده شده> Ф300 (با خط متقاطع) |
||||
محدوده چرخشی صفحه نمایش | 0 تا 360 درجه | |||||
وضوح زاویه چرخشی | 1‵ یا 0.01 درجه |
|||||
لنز | بزرگنمایی | 5X (گزینه) | 10X (گزینه) | 20X (گزینه) | 50X (گزینه) | 100X (گزینه) |
نمای شی (mm) | Ф60 | Ф30 | Ф15 | Ф6 | Ф3 |
|
فاصله کاری (میلی متر) | 53 | 77.7 | 44.3 | 38.4 | 25.3 |
|
سیستم پردازش داده | سیستم پردازش داده چند منظوره DC-3000 که به زبان انگلیسی ظاهر می شود، می تواند برای جمع آوری داده ها و اندازه گیری نقطه، خط، دایره، زاویه و فاصله استفاده شود. |
|||||
روشنایی | روشنایی انتقال و بازتاب: لامپ هالوژن 24 ولت / 150 وات. |
|||||
قدرت | 110V/220V(AC) 50/60Hz قدرت کل = 400W |
|||||
خنک کننده | توسط هواداران |
|||||
تجهیزات جانبی | حداقل چاپگر (گزینه)، آشکارساز لبه (گزینه)، نرم افزار M2D (گزینه) و غیره، لطفا برای جزئیات بیشتر به لوازم جانبی پروژکتور پروفایل مراجعه کنید. |
|||||
جدول پشتیبانی توصیه شده | وزن بارگیری 250 کیلوگرم ابعاد: 800 (L) * 550 (H) * 650 (W) میلی متر |
