وضوح: | 0.1 ام | بارگذاری مرحله کار: | 10 کیلوگرم |
---|---|---|---|
اندازه گیری مطلق بعد خارجی: | 0 - 100 میلی متر | اندازه گیری افزایش ابعاد خارجی: | 0-750 میلی متر |
برجسته: | horizontal profile projector,profile projector machine,profile projector machine |
امکانات
پایه دستگاه از چدن با عملکرد بالا، با فرآیند پیری، پایداری بالا استفاده می کند.
دوک اندازه گیری از طراحی مربع بهینه استفاده می کند و ثبات حرکت را در طول فرآیند اندازه گیری تضمین می کند.
لوازم جانبی قدرتمند متعدد برای گزینه، برآورده کردن نیازهای مختلف اندازه گیری.
منبع نور گریتینگ از ژنراتور مادون قرمز استفاده می کند که دارای مزیت ولتاژ کم، جریان کم، اندازه کوچک، چرخه عمر طولانی است.

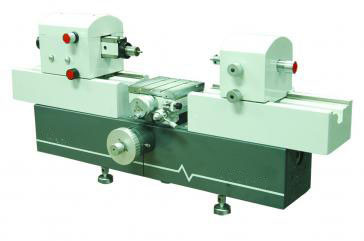

دستگاه اندازه گیری طول UNIDL-36H با استفاده از سیستم اندازه گیری با دقت بالا، مطابق با اصل Abbe، دقت اندازه گیری بالایی را ارائه می دهد.
این سری از سیستم گریتینگ نوری با کارایی بالا و سیستم تقسیم فرعی، با دقت و پایداری بالا استفاده می کند.
شامل نرم افزار قدرتمند، جبران خطای خواندن و خطاهای ناشی از اختلاف دما و شناسایی خودکار عملکرد نقاط عطف می باشد.
مولفه های
محدوده اندازه گیری (mm):
بعد خارجی: اندازه گیری مطلق 0 - 100، افزایش اندازه گیری 0-750
ابعاد داخلی: با استفاده از قلاب اندازه گیری کوچک، (حداکثر عمق 12، حداکثر ضخامت 50): 10-480
استفاده از قلاب بزرگ (حداکثر عمق 50، حداکثر ضخامت 85): 30-450
استفاده از دستگاه اندازه گیری الکتریکی: استفاده از قلاب اندازه گیری الکتریکی 1-60 است، هنگام استفاده از قلاب جهانی 14-112 است.
وضوح: 0.1um
دقت: (دما 0.2±20 درجه سانتی گراد)
مدل | اندازه گیری ابعاد خارجی | اندازه گیری ابعاد داخلی |
JD36 | 0.3 میلی متر | 0.7 میلی متر |
JD36-H | 0.2 میلی متر | 0.6 میلی متر |
اندازه گیری قطر مرکز رزوه های داخلی:
استفاده از قلاب کوچک (قطر کوچک 13-30)
با استفاده از قلاب بزرگ، قطر کوچک 31-2 x (70 - ضخامت دیواره)، گام: 0.5 - 6 است.
اندازه گیری قطر مرکز خارجی (mm): حداکثر.200، زمین 1 - 6
نیروی اندازه گیری (N): 0، 1.5، 2.5
خطای نمایش مقدار:
مدل | اندازه گیری ابعاد خارجی | اندازه گیری ابعاد داخلی |
JD36 | 2σ≤0.2m | 2σ≤0.4m |
JD36-H | 2σ≤0.1m | 2σ≤0.3m |
مرحله کار جهانی: ابعاد نصب (mm)، حدود 160 x 160
محدوده تنظیم ارتفاع (0-100) میلی متر، حرکت عرضی: 25 میلی متر
شیب حول محور Y: 3± درجه، چرخش مرحله کار: 4± درجه
بارگذاری مرحله کار: 10 کیلوگرم
ابعاد تطبیق قطر داخلی پوشش: φ6H7
قطر خارجی میله پوشش اندازه گیری و مطابقت داخلی پوشش اندازه گیری: φ6g6
محیط کار: دمای 20℃±0.5℃، رطوبت ≤60% RH
وزن: 170 کیلوگرم
ابعاد (میلی متر): 1060 x 390 x 450
اطلاعات شرکت
مشتری و نماینده ما
سوالات متداول |
---|
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟ |
A1: ما یک کارخانه هستیم و سریعترین پاسخ را در 24 ساعت به شما می دهیم. |
Q2: شرکت شما عمدتا در چه زمینه ای است؟ |
A2: ما عمدتاً دستگاه اندازه گیری چشم انداز، دستگاه اندازه گیری مختصات، تجهیزات CMM و VMM و غیره را تولید می کنیم. |
Q3: چگونه مشخصات مناسب را انتخاب کنیم؟ |
A3: تا زمانی که تنوع و اندازه محصول را به ما بگویید که باید اندازه گیری شود، تیم حرفه ای ما ابزار اندازه گیری با مشخصات مناسب را به شما توصیه می کند. |
Q4: آیا خدمات سفارشی را قبول می کنید؟ |
A4: مطمئن باشید!ما میتوانیم نه تنها ماشینهای معمولی، بلکه ماشینهای سفارشیشده برای نیازهای مشتری را نیز ارائه کنیم. |
Q5: دوره گارانتی شما چقدر است؟ |
A5: دوره ضمانت محصول ما 1 سال است.کیفیت محصول ما بسیار پایدار است و ما داریم در برخی از قطعات شکستنی بسیار بهبود یافته است.شما می توانید از کیفیت محصول ما مطمئن باشید. |
