نام محصول: | سیستم اندازه گیری ویدئویی | بعد، ابعاد، اندازه: | 1750*920*1700 میلی متر |
---|---|---|---|
محدوده اندازه گیری: | 400*300*200 میلی متر | دقت اندازه گیری: | 2.5+ L/200um |
تکرارپذیری: | 2.5 میلی متر | وضوح مقیاس خطی: | 0.1 میلی متر |
سیستم رانندگی: | کنترل CNC، سیستم رانندگی AC Servo حلقه بسته، کنترل جوی استیک، ماوس یا صفحه کلید | روشنایی: | قابل برنامه ریزی 8 بخش چراغ حلقه LED موازی نور کانتور LED |
برجسته: | صفحه نمایش بازخوانی دیجیتال,سیستم های بازخوانی dro,سیستم اندازه گیری ویدئو نرم افزار ساده |

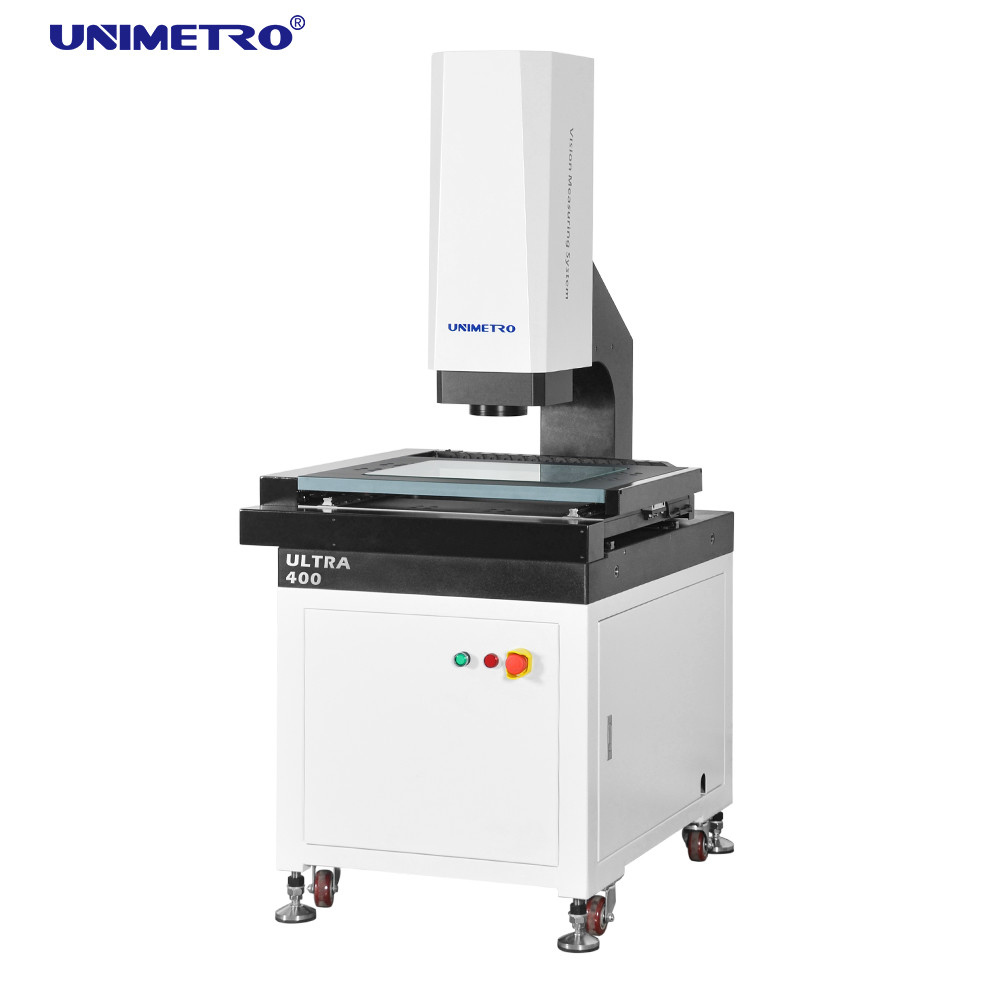

سیستم اندازهگیری ویدیو سری ULTRA یک دستگاه اندازهگیری دید کاملاً خودکار با دقت بالا است که برای اندازهگیری GD&T با کنترل موتوری خودکار 3 محوره توسعه یافته است.مجهز به فوکوس خودکار، کنترل خودکار روشنایی و حرکت خودکار پیکربندی سخت افزاری و نرم افزاری برای اندازه گیری ابعاد خطی و هندسی سریع و دقیق.
مشخصات
◆ کنترل جزئیات کیفیت
Ø پایه و ستون گرانیت، پایداری عالی؛
Ø مرحله کار آلومینیومی، کنترل حرکت را سریع و انعطاف پذیر می کند.
Ø مرحله کار با پردازش سطح اکسیداسیون سخت ضد خش.
Ø استاندارد با راهنمای خطی دقیق، بال اسکرو و موتور سروو AC و غیره، برای اطمینان از دقت و ثبات سیستم حرکت؛
Ø سیستم کنترل یکپارچه، تعبیه شده با کنترل حرکت، و تمام کنترل سیگنال به عنوان روشنایی و خواندن مقیاس خطی، عملکرد دستگاه را بسیار پایدار تضمین می کند.
◆ پیکربندی با عملکرد بالا
Ø کنترل خودکار CNC سه محوره XYZ و موقعیت یابی دقیق.
Ø مقیاس خطی شیشه ای با دقت بالا 0.1 um برای اطمینان از دقت موقعیت و دقت اندازه گیری سیستم.
Ø دوربین رنگی با وضوح بالا GIGA برای رفع نیازهای مشاهده واضح و اندازه گیری دقیق.
Ø لنز زوم کلیک با وضوح بالا 6.5 برابر، دو برابر کردن دقیق و یک بار تصحیح پیکسل فقط مورد نیاز است.
Ø با سطح قابل برنامه ریزی 5 حلقه 8 تقسیمی LED سرد روشنایی و نور موازی LED کانتور و تنظیم نور هوشمند داخلی، می تواند روشنایی را در بخش 8 به طور خودکار کنترل کند و تنظیم روشنایی سطح 256 را به طور هوشمند انجام دهد.
◆ قابلیت توسعه انعطاف پذیر
Ø انواع سنسورهای غیر تماسی و سیستم تثبیت سریع گزینه ای هستند که می توانند نیازهای مختلف اندازه گیری مشتریان مختلف را برآورده کنند.
Øچراغ حلقه ای LED رنگی Mavable برای سری ULTRA موجود است، که باعث می شود این سری در قسمت های مختلف با انواع مواد یا اشکال مختلف انعطاف پذیرتر و قدرتمندتر شود، کاربرد اندازه گیری قدرتمندتری ارائه می دهد.
Øبه لطف قابلیت توسعه انعطاف پذیر سری ULTRA، با پروب لمسی، سنسورهای اندازه گیری غیر تماسی و بازوی ربات سازگار است، کارایی اندازه گیری را بسیار افزایش می دهد.
معرفی توابع
- این نرم افزار فوکوس دقیق، فوکوس سریع و عملکردهای اندازه گیری تصویر را ارائه می دهد و دقت تکرار می تواند به 3 میلی متر (بالاتر از 2 برابر بزرگنمایی نوری) برسد.
-- این نرم افزار انواع حالت های کنترل حرکت را برای عملیات موقعیت یابی راحت و سریع فراهم می کند.
1. دسته عملیات.2. کلیک وسط در پنجره تصویر.3. کلیک وسط در پنجره طراحی.4. پنجره فهرست عناصر را به عنصر منتقل کنید.5. ماوس را در پنجره کنترل حرکت کلیک کنید.6. دکمه وسط ماوس در پنجره اسکن.7. دکمه وسط ماوس در پنجره نقشه.8. مقدار مختصات ورودی.
- این نرم افزار انواع توابع تصحیح خطای سیستم را فراهم می کند، مانند: جبران خطی، جبران بخش، جبران خطای عمود، جبران خطای راست محوری z، جبران خطای مرکز لنز، برای اطمینان از دقت هر موقعیت در صفحه XY می تواند به 2mm برسد.
- این نرم افزار از افزودن پروب ساده بر اساس اندازه گیری تصویر برای تحقق اندازه گیری ساده ابعاد سه بعدی و تحمل خط ساختار پشتیبانی می کند.
- نرم افزار می تواند نمای ناوبری را وارد کند، روی دکمه وسط ماوس کلیک کرده و موقعیتی را که قرار است به راحتی و سریع آزمایش شود، پیدا کند.
مولفه های
مدل |
ULTRA 300 |
ULTRA 400 |
ULTRA 500 |
ULTRA 600 |
|
سفر محور X/Y (میلی متر) |
300x200 |
400x300 |
500x400 |
600x500 |
|
سفر محور Z |
200 میلی متر (با توجه به نیاز مشتریان قابل افزایش است) |
||||
مقیاس خطی محور X/Y/Z-3 |
وضوح مقیاس خطی شیشه ای: 0.1um |
||||
حالت هدایت |
راهنمای خطی دقیق، راهنمای کشویی دو مسیره. |
||||
حالت کاربری |
کنترل کننده جوی استیک، عملکرد ماوس، برنامه تشخیص خودکار. |
||||
دقت |
محور XYZ:≤2.5+L/200um |
||||
تکرارپذیری |
± 2.5m |
||||
سیستم ویدیویی |
CCD |
دوربین CCD رنگی 1/3 اینچی با وضوح بالا |
|||
لنز |
6.5X ادامه کلیک لنز زوم.بزرگنمایی نوری: 0.7X-4.5X;بزرگنمایی ویدئو: 26X~172X(21.5 اینچ مانیتور) |
||||
سیستم روشنایی |
کانتور |
روشنایی کانتور موازی LED |
|||
سطح |
0~255 روشنایی سطح LED 5 حلقه 8 تقسیمی قابل تنظیم بدون پله |
||||
بزرگنمایی |
0.7X~4.5X |
||||
نرم افزار اندازه گیری |
نرم افزار اندازه گیری کاملا خودکار UNIMETRO 2D |
||||
ظرفیت بار |
± 2.5m |
||||
محیط کار |
25 کیلوگرم |
||||
منبع تغذیه |
دما 20℃±2℃، محدوده رطوبت<2℃/ساعت، رطوبت 30~80%، لرزش<0.002g، <15Hz |
||||
ابعاد (W*D*H)(mm) |
220 ولت / 50 هرتز / 10 آمپر |
||||
ابعاد (W*D*H)(mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
وزن خالص (کیلوگرم) |
380 |
450 |
600 |
800 |
ble>
* L اندازه گیری طول (mm) است، دقت مکانیکی محور Z و دقت تمرکز به سطح قطعه کار مربوط می شود.
* بزرگنمایی یک مقدار تقریبی است، مربوط به بعد مانیتور و وضوح است.
* میدان دید (mm) = (مورب * افقی * عمودی)
* هدف 0.5X یا 2X اختیاری است و بزرگنمایی تصویر را درک کنید: 13X~86X یا 52X~344X.
