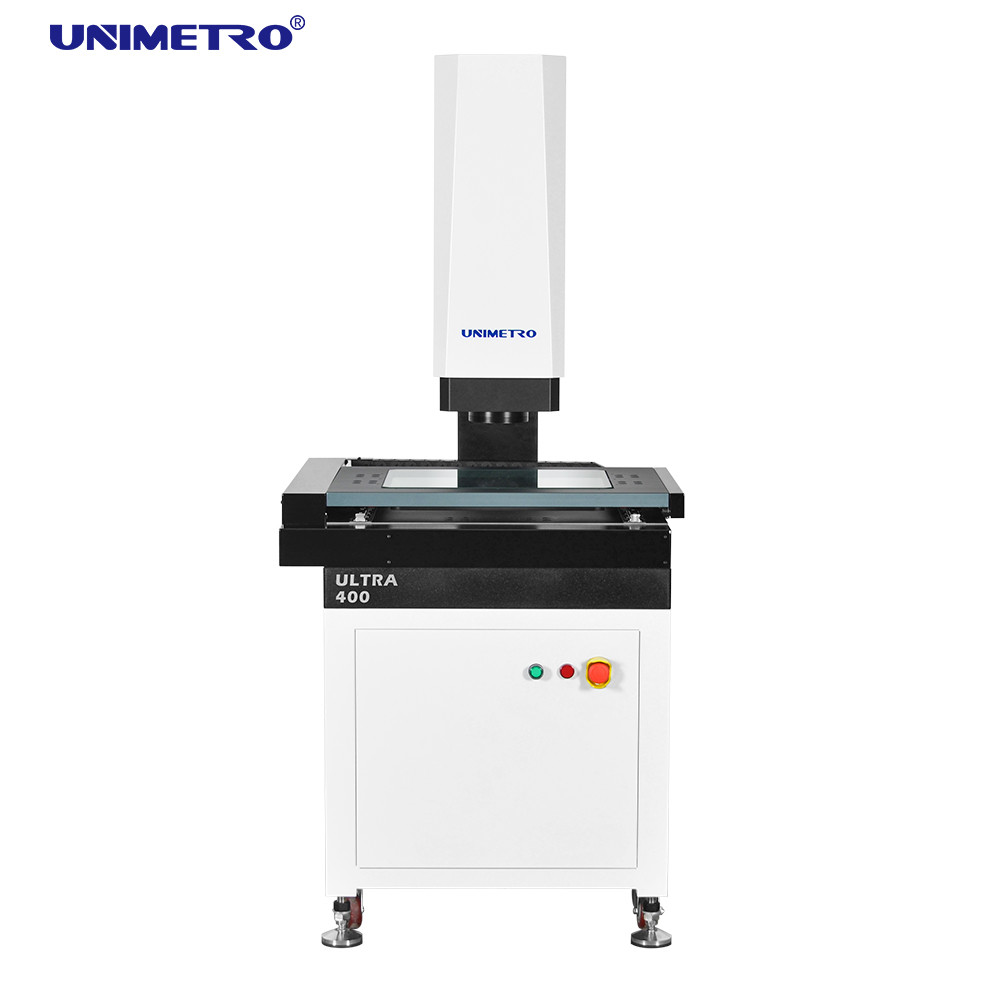

دستگاه اندازه گیری تصویر CNC با دقت بالا / VMS با سیستم تجزیه و تحلیل آماری SPC

اطلاعات پایه
Place of Origin: China
نام تجاری: UNIMETRO
گواهی: CE,ISO
شماره مدل: فوق العاده
Minimum Order Quantity: 1
قیمت: Discussible
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 20 work 20 روز کاری
Payment Terms: T/T
Supply Ability: 50 per month
اطلاعات تکمیلی
نام محصول: دستگاه اندازه گیری تصویر بعد، ابعاد، اندازه: 1750*920*1700 میلی متر
محدوده اندازه گیری: 400*300*200 میلی متر دقت اندازه گیری: 2.5+ L/200um
تکرارپذیری: 2.5 وضوح مقیاس خطی: 0.1 میلی متر
سیستم رانندگی: کنترل CNC، سیستم رانندگی AC Servo حلقه بسته، کنترل جوی استیک، ماوس یا صفحه کلید روشنایی: قابل برنامه ریزی 8 بخش چراغ حلقه LED موازی نور کانتور LED
برجسته:

مقیاس دیجیتال خطی

,

رمزگذار خطی نوری

,

دستگاه اندازه گیری تصویر دوربین مدار بسته


توضیحات محصول

ماشین اندازه گیری تصویر CNC با دقت بالا / VMS با سیستم تجزیه و تحلیل آماری SPC

دستگاه اندازه‌گیری تصویر سری ULTRA یک دستگاه اندازه‌گیری دید کاملاً خودکار با دقت بالا است که برای اندازه‌گیری GD&T با کنترل موتوری خودکار 3 محوره توسعه یافته است.مجهز به فوکوس خودکار، کنترل خودکار روشنایی و حرکت خودکار پیکربندی سخت افزاری و نرم افزاری برای اندازه گیری ابعاد خطی و هندسی سریع و دقیق.





امکانات

◆ کنترل جزئیات کیفیت

Ø پایه و ستون گرانیت، پایداری عالی؛

Ø مرحله کار آلومینیومی، کنترل حرکت را سریع و انعطاف پذیر می کند.

Ø مرحله کار با پردازش سطح اکسیداسیون سخت ضد خش.

Ø استاندارد با راهنمای خطی دقیق، بال اسکرو و موتور سروو AC و غیره، برای اطمینان از دقت و ثبات سیستم حرکت؛

Ø سیستم کنترل یکپارچه، تعبیه شده با کنترل حرکت، و تمام کنترل سیگنال به عنوان روشنایی و خواندن مقیاس خطی، عملکرد دستگاه را بسیار پایدار تضمین می کند.



◆ پیکربندی با عملکرد بالا

Ø کنترل خودکار CNC سه محوره XYZ و موقعیت یابی دقیق.
Ø مقیاس خطی شیشه ای با دقت بالا 0.1 um برای اطمینان از دقت موقعیت و دقت اندازه گیری سیستم.
Ø دوربین رنگی با وضوح بالا GIGA برای رفع نیازهای مشاهده واضح و اندازه گیری دقیق.
Ø لنز زوم کلیک با وضوح بالا 6.5 برابر، دو برابر کردن دقیق و یک بار تصحیح پیکسل فقط مورد نیاز است.
Ø با سطح قابل برنامه ریزی 5 حلقه 8 تقسیمی LED سرد روشنایی و نور موازی LED کانتور و تنظیم نور هوشمند داخلی، می تواند روشنایی را در بخش 8 به طور خودکار کنترل کند و تنظیم روشنایی سطح 256 را به طور هوشمند انجام دهد.



◆ قابلیت توسعه انعطاف پذیر

Ø انواع سنسورهای غیر تماسی و سیستم تثبیت سریع گزینه ای هستند که می توانند نیازهای مختلف اندازه گیری مشتریان مختلف را برآورده کنند.
Øچراغ حلقه ای LED رنگی Mavable برای سری ULTRA موجود است، که باعث می شود این سری در قسمت های مختلف با انواع مواد یا اشکال مختلف انعطاف پذیرتر و قدرتمندتر شود، کاربرد اندازه گیری قدرتمندتری ارائه می دهد.
Øبه لطف قابلیت توسعه انعطاف پذیر سری ULTRA، با پروب لمسی، سنسورهای اندازه گیری غیر تماسی و بازوی ربات سازگار است، کارایی اندازه گیری را بسیار افزایش می دهد.



معرفی توابع

طراحی عالی معماری نرم افزار شی گرا نرم افزار پایدار و قابل اعتماد را تضمین می کند.
نرم افزار حرفه ای تجزیه و تحلیل آماری SPC به طور یکپارچه با نرم افزار تست و تبلیغات مرتبط است و داده ها به طور خودکار بدون عملیات دستی به پایگاه داده نرم افزار SPC منتقل می شوند.
الگوریتم جستجوی فوق العاده لبه برای درک دقیق لبه با دوره سایه و تصویربرداری برای اطمینان از دقت اندازه گیری اتخاذ شده است.

بر اساس نوع عنصر، توابع مختلف ساخت عنصر مانند ترجمه، چرخش، استخراج، ترکیب، موازی، عمودی، تصویر آینه ای، تقارن، تقاطع، مماس و غیره را ارائه می دهد.
داده‌های اندازه‌گیری را می‌توان به‌طور خودکار به TXT.WORD.EXCEL و پایگاه داده نرم‌افزار SPC حرفه‌ای، بدون تبدیل نرم‌افزار شخص ثالث و دخالت انسانی صادر کرد.
این نرم افزار حالت اندازه گیری "توزیع" و "بازیابی" را معرفی می کند که عملیات را آسان تر و سریع تر می کند.

این نرم افزار از زبان های ملی پشتیبانی می کند، نیازی به نصب بسته زبان و تغییر نرم افزار نیست، بنابراین بومی سازی آن آسان است.
نرم افزار از همین نوع برای رفع نگرانی مشتریان به صورت رایگان ارتقا می یابد.



مولفه های

مدل

ULTRA 300

ULTRA 400

ULTRA 500

ULTRA 600

سفر محور X/Y (میلی متر)

300x200

400x300

500x400

600x500

سفر محور Z

200 میلی متر (با توجه به نیاز مشتریان قابل افزایش است)

مقیاس خطی محور X/Y/Z-3

وضوح مقیاس خطی شیشه ای: 0.1um

حالت هدایت

راهنمای خطی دقیق، راهنمای کشویی دو مسیره.

حالت کاربری

کنترل کننده جوی استیک، عملکرد ماوس، برنامه تشخیص خودکار.

دقت

محور XYZ:≤2.5+L/200um

تکرارپذیری

± 2.5m

سیستم ویدیویی

CCD

دوربین CCD رنگی 1/3 اینچی با وضوح بالا

لنز

6.5X ادامه کلیک لنز زوم.بزرگنمایی نوری: 0.7X-4.5X;بزرگنمایی ویدئو: 26X~172X(21.5 اینچ مانیتور)

سیستم روشنایی

کانتور

روشنایی کانتور موازی LED

سطح

0~255 روشنایی سطح LED 5 حلقه 8 تقسیمی قابل تنظیم بدون پله

بزرگنمایی

0.7X~4.5X

نرم افزار اندازه گیری

نرم افزار اندازه گیری کاملا خودکار UNIMETRO 2D

ظرفیت بار

± 2.5m

محیط کار

25 کیلوگرم

منبع تغذیه

دما 20℃±2℃، محدوده رطوبت<2℃/ساعت، رطوبت 30~80%، لرزش<0.002g، <15Hz

ابعاد (W*D*H)(mm)

220 ولت / 50 هرتز / 10 آمپر

ابعاد (W*D*H)(mm)

1600*780*1700

1750*920*1700

1900x1080x1700

1050*1280*1700

وزن خالص (کیلوگرم)

380

450

600

800



* L اندازه گیری طول (mm) است، دقت مکانیکی محور Z و دقت تمرکز به سطح قطعه کار مربوط می شود.

* بزرگنمایی یک مقدار تقریبی است، مربوط به بعد مانیتور و وضوح است.

* میدان دید (mm) = (مورب * افقی * عمودی)

* هدف 0.5X یا 2X اختیاری است و بزرگنمایی تصویر را درک کنید: 13X~86X یا 52X~344X.
