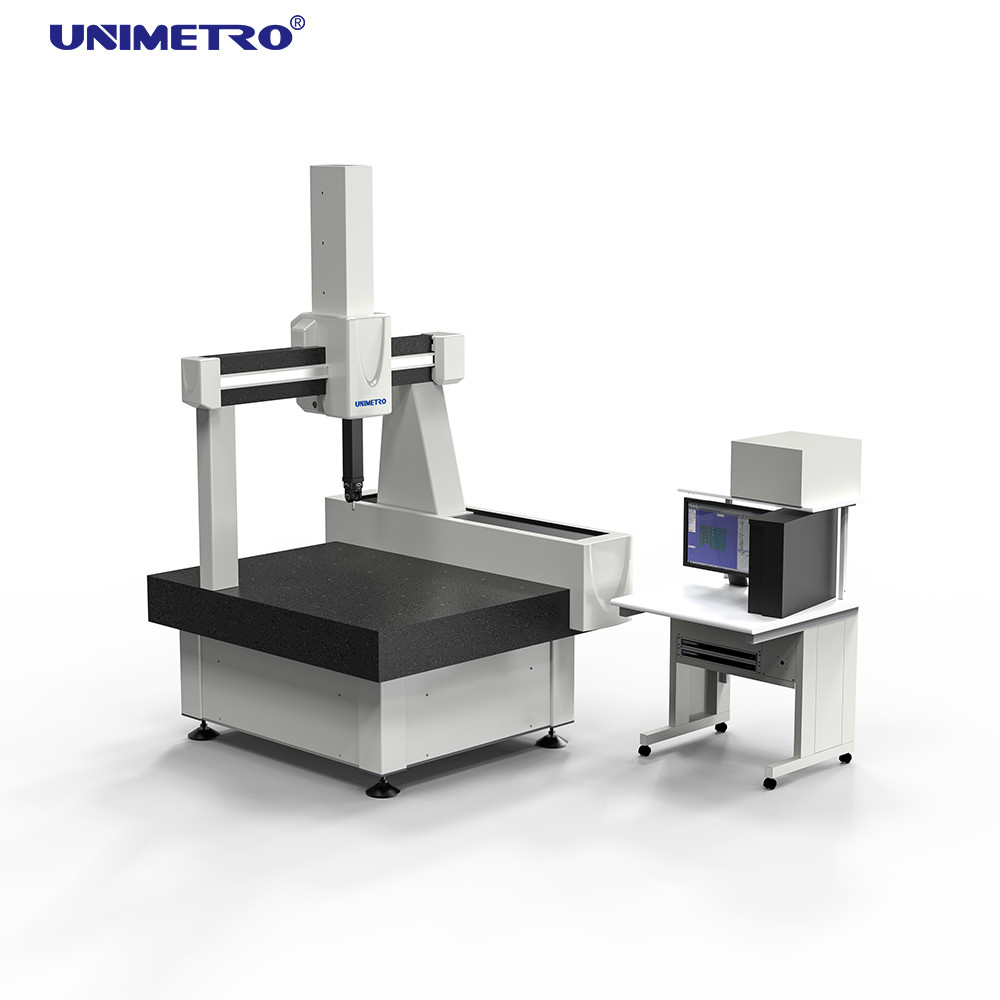

Helium Type 700*1000*600mm 3D CMM Se-mi Manual Coordinate Measuring Machine

Helium Type 700*1000*600mm 3D CMM Se-mi Manual Coordinate Measuring Machine

    • Helium Type 700*1000*600mm 3D CMM Se-mi Manual Coordinate Measuring Machine
  • Helium Type 700*1000*600mm 3D CMM Se-mi Manual Coordinate Measuring Machine

    جزئیات محصول:

    محل منبع: چین
    نام تجاری: UNIMETRO
    گواهی: CE,ISO
    شماره مدل: هلیوم

    پرداخت:

    مقدار حداقل تعداد سفارش: 1
    قیمت: Discussible
    جزئیات بسته بندی: جعبه چوبی
    زمان تحویل: 3 ~ 5 هفته
    شرایط پرداخت: T / T ، L / C
    قابلیت ارائه: 40
    مخاطب
    توضیحات محصول جزئیات
    نام محصول: دستگاه اندازه گیری مختصات CMM مواد: پایه سنگ مرمر
    محدوده اندازه گیری: 710 X 1016 X 610 میلی متر اندازه گیری کلی: 1460 X 1800 X 2700 میلی متر
    وزن دستگاه: 2380 کیلوگرم MPEe: 1.8 ≤ + L / 350 (میکرومتر)
    MPEp: 2.3μm وضوح مقیاس: 0.5um

    دستگاه اندازه گیری دستی مختصات دستی هلیوم 700 * 1000 * 600mm 3D CMM Se-mi



    مقدمه

    "هلیوم" با بالاترین دقت دستگاه مشخص می شود که UNIMETRO کاملاً توسعه یافته و طراحی شده است.هر قطعه دقیقاً در دوره ساخت انتخاب می شود و اطمینان حاصل کنید که تمام قطعات در دوره مونتاژ کاملاً و مناسب وصل شده اند.تمام دستگاه های اندازه گیری با لیزر فوق العاده دقیق اندازه گیری می شوند.پس از آن ، آزمایشی مطابق با استانداردها با اقدامات جامد دارای مجوز DKD مانند بلوک های سنج ، صفحه های توپی و غیره انجام می شود.بنابراین ، ماشین آلاتی که مشتریان از آن استفاده می کنند در واقع کیفیت بالا ، دقت بالا و فناوری آلمان است.



    پارامترهای فنی

    منطقه اندازه گیری: X = 710 میلی متر ، Y = 1016 میلی متر ، Z = 610 میلی متر

    ابعاد کلی: 1460 X 1800 X 2700 میلی متر

    حداکثر وزن قسمت: 1000 کیلوگرم

    وزن دستگاه: 2380 کیلوگرم

    MPEe: 1.8 ≤ + L / 350 (μm)

    MPEp: 2.3μm ≤

    وضوح مقیاس: 0.5um

    حداکثر سرعت سه بعدی: 520 میلی متر بر ثانیه

    حداکثر شتاب 3D: 900 میلی متر در ثانیه



    مزایای

    * ثبت اختراع دو برابر ارتعاش منفعل غیر فعال:

    * میز کار گرانیت با کیفیت بالا:

    * راهنماهای محصور در تمام محورها:

    * اصطکاک انتقال "اصلاح خودکار":

    * قطعات اصلی وارد شده:

    * مقیاس نوری RENISHAW:

    * راه راهنمای فراگیر تحمل هوا در هر 4 طرف:

    * فن آوری سوراخ های کوچک:



    نرم افزار

    منطقی-DMIS

    منطقی - DMIS یک بسته نرم افزاری اندازه گیری سه بعدی یکپارچه در مقیاس بزرگ است که به تازگی توسعه یافته است.علاوه بر توسعه و طراحی نرم افزار استودیو ، که نیازهای مبتدیان را برای یادگیری و استفاده آسان از نرم افزار و الزامات عملکردی کاربران سطح بالا برای نرم افزار در نظر می گیرد ، مهمتر از همه ، این یک مدل برای CMM شده است استاندارد سازی نرم افزار اندازه گیری.
    برنامه های منطقی DMIS با هسته کامل و بومی DMIS تا نسخه 5.0 DMIS طراحی می شوند ، که کاملاً متفاوت از اصطلاح "پشتیبانی DMIS" است (هسته DMIS نیست).همانطور که همه ما می دانیم ، DMIS به یک استاندارد ISO تبدیل شده است (ISO 22093: 2003)

    Helium Type 700*1000*600mm 3D CMM Se-mi Manual Coordinate Measuring Machine 0



    عملکرد پروب

    هد پروب: هد دستی MH20i توسط RENISHAW



     Helium Type 700*1000*600mm 3D CMM Se-mi Manual Coordinate Measuring Machine 1



    تکرار موقعیت:+0.5 میکرومتر

    مراحل موقعیت یابی: 15 درجه

    محور چرخان: + 180 درجه

    محور چرخش: 0 درجه - 90 درجه

    با حداکثر پسوند EM2: 140 میلی متر

    دمای محیط عملیاتی: 10-40



    پروب: ماژول TP20 SF



    پروب: مونتاژ پروب M2

    عدد نام مشخصات فنی تعداد
    A-5004-7585 میله پسوند پروب 10 میلی متر 1
    A-5004-7586 میله پسوند پروب 20 میلی متر 2
    A-5000-2280 میله پسوند پروب 40 میلی متر 1
    A-5000-7805 کاوشگر توپی Φ0.7 10 میلی متر 2
    A-5000-7806 کاوشگر توپی Φ1 × 10 میلی متر 2
    A-5000-3603 کاوشگر توپی Φ2 × 20 میلی متر 2
    A-5000-3604 کاوشگر توپی Φ3 × 10 میلی متر 2
    A-5000-4161 کاوشگر توپی Φ4 × 20 میلی متر 1
    A-5000-2286 کاوشگر توپی Φ5 × 50 میلی متر 1
      آچار کاوشگر   2
    جمع: 10 نوع   16 عدد
