خانه > محصولات> 3D دستگاه Coordinate Measuring> ماشین اندازه گیری نیمه دستی 3D با محدوده اندازه گیری 710 × 1016 × 610 میلی متر، پایه مرمر و وضوح مقیاس 0.5um

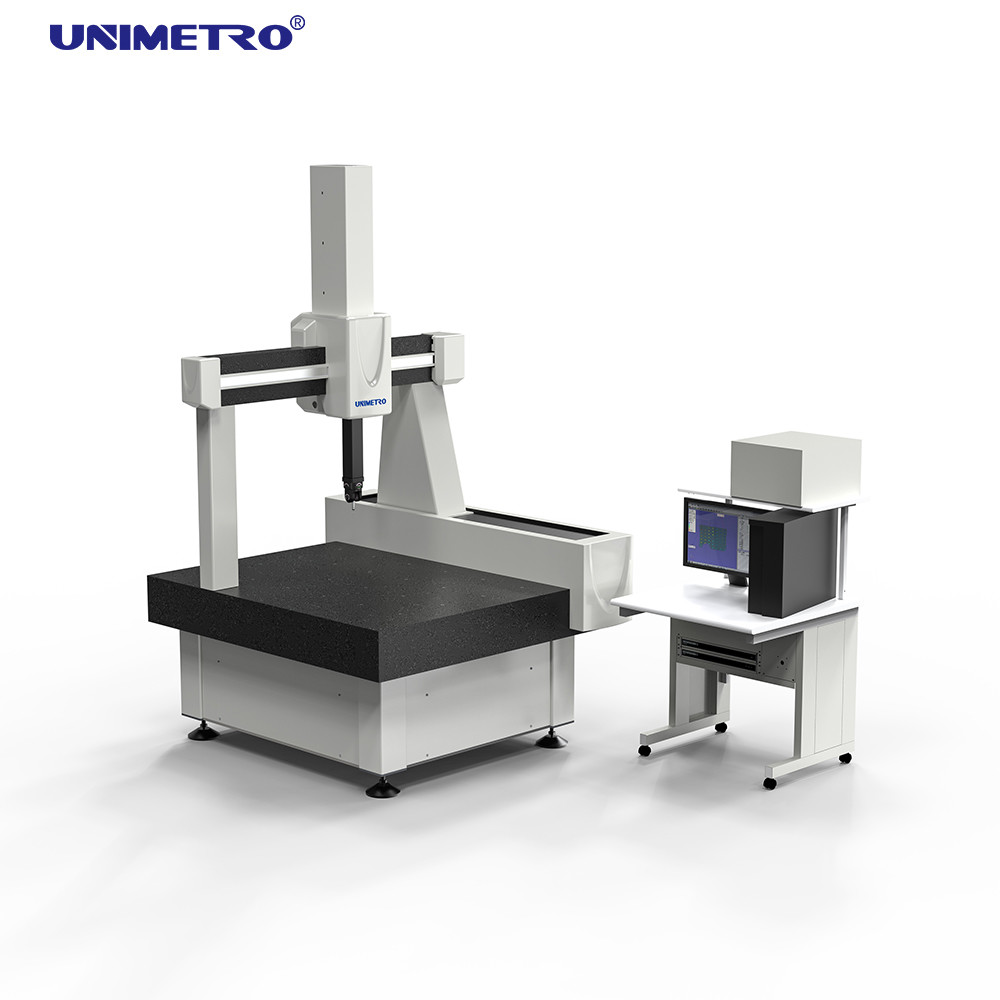

ماشین اندازه گیری نیمه دستی 3D با محدوده اندازه گیری 710 × 1016 × 610 میلی متر، پایه مرمر و وضوح مقیاس 0.5um

Semi-Manual 3D Coordinate Measuring Machine with 710×1016×610 mm Measuring Range, Marble Base, and 0.5um Scale Resolution
Semi-Manual 3D Coordinate Measuring Machine with 710×1016×610 mm Measuring Range, Marble Base, and 0.5um Scale Resolution
اطلاعات پایه
محل منبع: چین
نام تجاری: UNIMETRO
گواهی: CE,ISO
شماره مدل: هلیوم
مقدار حداقل تعداد سفارش: 1
قیمت: Discussible
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 3 ~ 5 هفته
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 40
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
نام محصول: دستگاه اندازه گیری مختصات CMM مواد: پایه مرمر
محدوده اندازه گیری: 710 X 1016 X 610 میلی متر ابعاد کلی: 1460 X 1800 X 2700 میلی متر
وزن دستگاه: 2380 کیلوگرم MPEe: ≤ 1.8+ L/350 (μm)
MPEp: ≤ 2.3μm وضوح مقیاس: 0.5 میلی متر
برجسته کردن:

دستگاه اندازه گیری 3D CMM,دستگاه اندازه گيري هليوم 3D

,

Helium 3D Coordinate Measuring Machine

توضیحات محصول

دستگاه اندازه گیری مختصات سه بعدی نیمه اتوماتیک، سری هلیوم، محدوده اندازه گیری 700×1000×600 میلی متر
مرور کلی محصول

سری "هلیوم" نشان دهنده بالاترین دقت دستگاه اندازه گیری مختصات سه بعدی UNIMETRO است که از فناوری آلمانی کاملاً توسعه یافته و طراحی شده بهره می برد. هر جزء در طول تولید تحت انتخاب دقیق قرار می گیرد و از ادغام کامل در طول مونتاژ اطمینان حاصل می کند. تمام دستگاه ها مطابق با استانداردهای ISO 10360-2 با استفاده از اندازه گیری لیزری فوق دقیق و معیارهای جامد گواهی شده DKD گواهی شده اند.

مشخصات فنی
پارامتر مشخصات
محدوده اندازه گیری X=710mm, Y=1016mm, Z=610mm
ابعاد کلی 1460 × 1800 × 2700 میلی متر
حداکثر وزن قطعه 1000 کیلوگرم
وزن دستگاه 2380 کیلوگرم
MPEe ≤ 1.8+L/350 (میکرومتر)
MPEp ≤ 2.3 میکرومتر
رزولوشن مقیاس 0.5 میکرومتر
حداکثر سرعت سه بعدی 520 میلی متر بر ثانیه
حداکثر شتاب سه بعدی 900 میلی متر بر ثانیه
مزایای کلیدی
  • دمپینگ ارتعاش غیرفعال دوگانه ثبت شده
  • میز کار گرانیتی با کیفیت بالا
  • ریل های محصور در تمام محورها
  • انتقال "تصحیح خودکار" اصطکاکی
  • قطعات کلیدی وارداتی
  • سیستم مقیاس نوری RENISHAW
  • ریل راهنمای احاطه کننده یاتاقان هوا در هر چهار طرف
  • فناوری سوراخ های کوچک
نرم افزار اندازه گیری

Rational-DMIS - یک بسته نرم افزاری جامع اندازه گیری سه بعدی که با پشتیبانی کامل از هسته بومی DMIS (استاندارد ISO 22093:2003) توسعه یافته است. این نرم افزار که برای کاربران مبتدی و پیشرفته طراحی شده است، استاندارد نرم افزار اندازه گیری CMM را تعیین می کند.

ماشین اندازه گیری نیمه دستی 3D با محدوده اندازه گیری 710 × 1016 × 610 میلی متر، پایه مرمر و وضوح مقیاس 0.5um 0
مشخصات سیستم پروب

هد پروب:هد دستی MH20i از RENISHAW

ویژگی مشخصات
تکرارپذیری موقعیت ±0.5 میکرومتر
مراحل موقعیت یابی 15 درجه
محور چرخان ±180 درجه
محور تاب 0 درجه - 90 درجه
تعداد کل موقعیت ها 140 میلی متر
دمای عملیاتی 10-40 درجه سانتیگراد

اجزای پروب: ماژول TP20 SF با مجموعه پروب M2

شماره قطعه شرح مشخصات تعداد
A-5004-7585 میله اکستنشن پروب 10 میلی متر 1
A-5004-7586 میله اکستنشن پروب 20 میلی متر 2
A-5000-2280 میله اکستنشن پروب 240 میلی متر 1
A-5000-7805 پروب توپی Φ0.7×10 میلی متر 2
A-5000-7806 پروب توپی Φ1×10 میلی متر 2
A-5000-3603 پروب توپی Φ2×10 میلی متر 2
A-5000-3604 پروب توپی Φ3×10 میلی متر 2
A-5000-4161 پروب توپی Φ4×10 میلی متر 1
A-5000-2286 پروب توپی Φ5×10 میلی متر 1
- آچار پروب - 2

مجموع: 10 نوع، 16 قطعه

پورتفولیوی شرکت و مشتریان
ماشین اندازه گیری نیمه دستی 3D با محدوده اندازه گیری 710 × 1016 × 610 میلی متر، پایه مرمر و وضوح مقیاس 0.5um 1 ماشین اندازه گیری نیمه دستی 3D با محدوده اندازه گیری 710 × 1016 × 610 میلی متر، پایه مرمر و وضوح مقیاس 0.5um 2 ماشین اندازه گیری نیمه دستی 3D با محدوده اندازه گیری 710 × 1016 × 610 میلی متر، پایه مرمر و وضوح مقیاس 0.5um 3 ماشین اندازه گیری نیمه دستی 3D با محدوده اندازه گیری 710 × 1016 × 610 میلی متر، پایه مرمر و وضوح مقیاس 0.5um 4 ماشین اندازه گیری نیمه دستی 3D با محدوده اندازه گیری 710 × 1016 × 610 میلی متر، پایه مرمر و وضوح مقیاس 0.5um 5 ماشین اندازه گیری نیمه دستی 3D با محدوده اندازه گیری 710 × 1016 × 610 میلی متر، پایه مرمر و وضوح مقیاس 0.5um 6
سوالات متداول
سوال 1: آیا شما کارخانه هستید یا شرکت بازرگانی؟
پاسخ 1: ما کارخانه هستیم و ظرف 24 ساعت پاسخ می دهیم.
سوال 2: شرکت شما عمدتاً چه محصولاتی تولید می کند؟
پاسخ 2: ما در دستگاه های اندازه گیری بصری، دستگاه های اندازه گیری مختصات، اتصالات CMM و VMM و تجهیزات مرتبط تخصص داریم.
سوال 3: چگونه مشخصات مناسب را انتخاب کنیم؟
پاسخ 3: تیم حرفه ای ما مشخصات مناسب را بر اساس تنوع محصول و الزامات اندازه گیری شما توصیه خواهد کرد.
سوال 4: آیا خدمات سفارشی را می پذیرید؟
پاسخ 4: بله، ما هم دستگاه های استاندارد و هم راه حل های سفارشی متناسب با نیازهای خاص مشتریان ارائه می دهیم.
سوال 5: دوره گارانتی شما چقدر است؟
پاسخ 5: محصولات ما دارای 1 سال گارانتی هستند. ما دوام قطعات قابل شکست را برای اطمینان از قابلیت اطمینان محصول افزایش داده ایم.
