خانه > محصولات> مقیاس خطی نوری> هد خوانش خط‌کش مشبک با رزولوشن مؤثر 20 نانومتر / انکودر نوری با دقت بالا

هد خوانش خط‌کش مشبک با رزولوشن مؤثر 20 نانومتر / انکودر نوری با دقت بالا

Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder
Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder
اطلاعات پایه
محل منبع: دوگانگوان
نام تجاری: UNIMETRO
شماره مدل: RU2
مقدار حداقل تعداد سفارش: 1
قیمت: Discussible
جزئیات بسته بندی: جعبه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
اندازه: L36mm*W16.4mm*H14.3mm زمین: 20 ماه
وزن: سر خواندن: 15 گرم، کابل: 35 گرم در متر سیگنال: دیفرانسیل TTL یا SinCos 1Vpp
دقت: +-5m قطعنامه: دیفرانسیل TTL 5um,1um,0.5um,0.2um,100nm,50nm,20nm
خطای تقسیم الکترون: 40 نانومتر حداکثر سرعت: 12 متر بر ثانیه (مرتبط با وضوح و حداقل فرکانس ساعت شمارنده است)
حداکثر شتاب: 35 گرم رجوع به دقت تکرار یک طرفه در مبدا شود: 1lsb
برجسته کردن:

مقیاس دیجیتال خطی

,

رمزگذار خطی نوری

توضیحات محصول

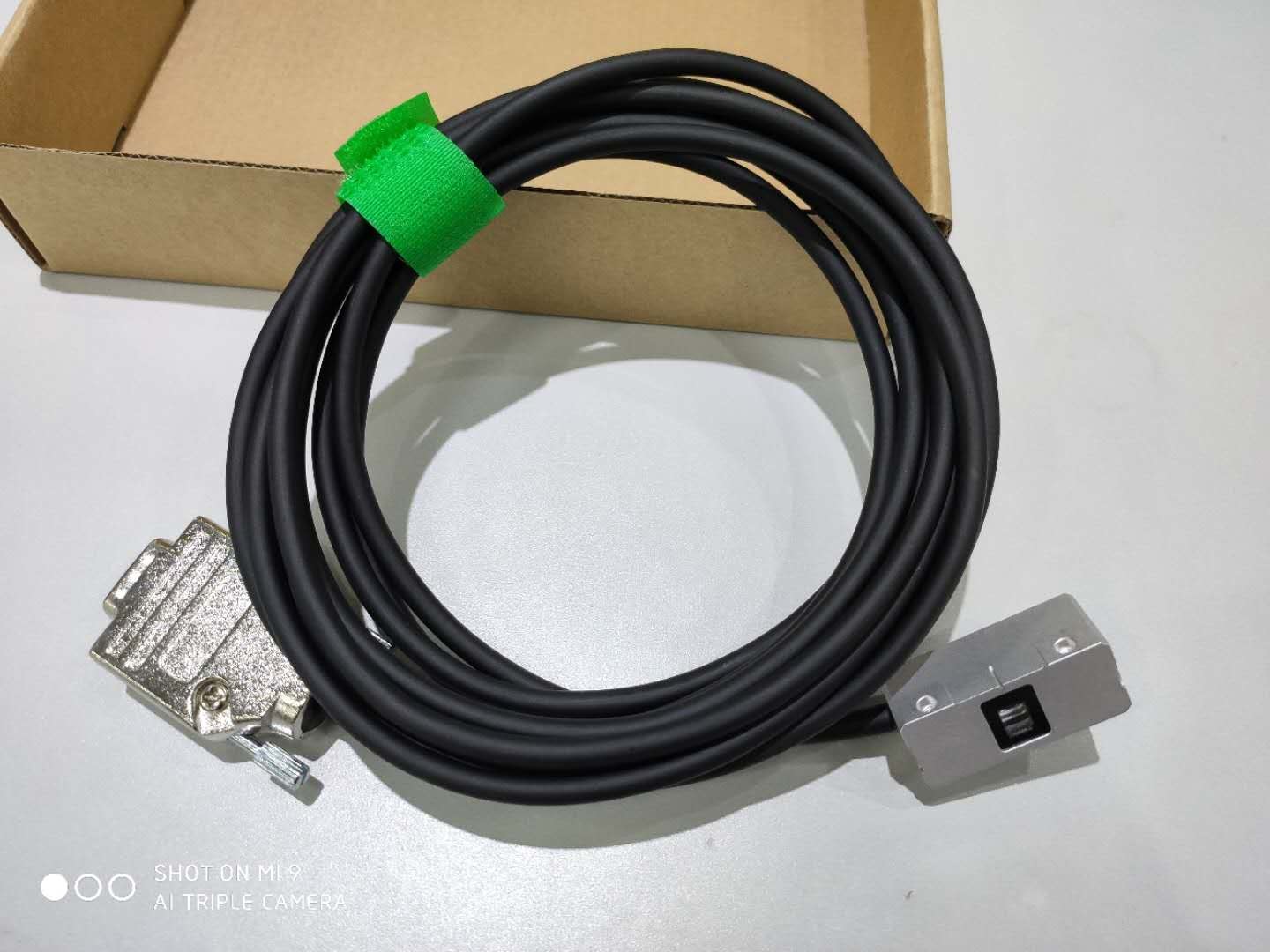

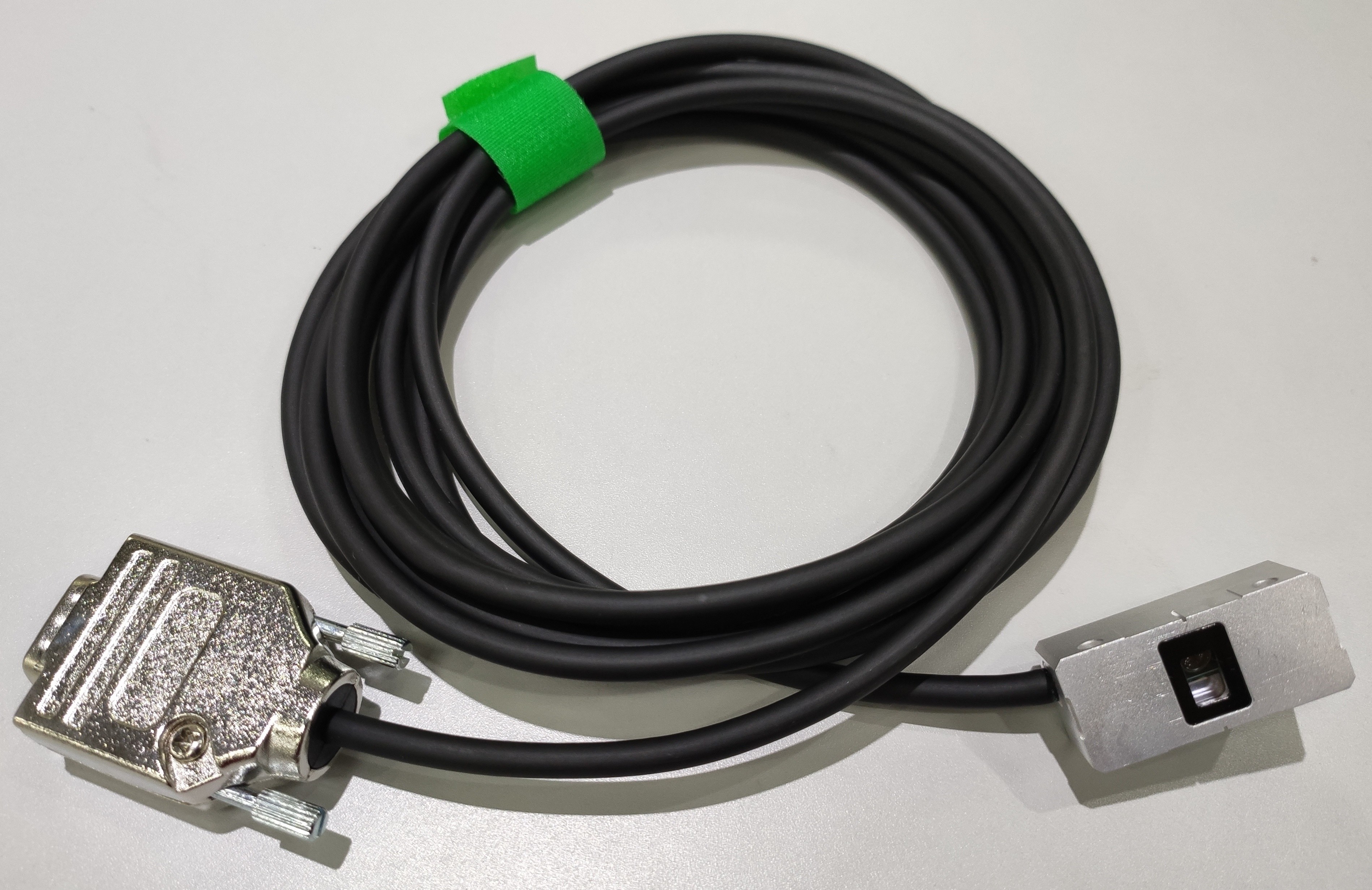

هد هد خواندن خط کش مشبک سری RU2
هد خواندن خط کش مشبک با دقت بالا که برای ارائه بازخورد برای اندازه گیری خطی با وضوح مؤثر 20 نانومتر طراحی شده است. از فناوری پیشرفته اسکن تک میدانی با تصحیح خودکار بهره و سود و انحراف برای عملکرد برتر در کاربردهای با دقت بالا استفاده می کند.
هد خوانش خط‌کش مشبک با رزولوشن مؤثر 20 نانومتر / انکودر نوری با دقت بالا 0
فناوری اسکن پیشرفته
اسکن تک میدانی با مقاومت بالا در برابر آلودگی

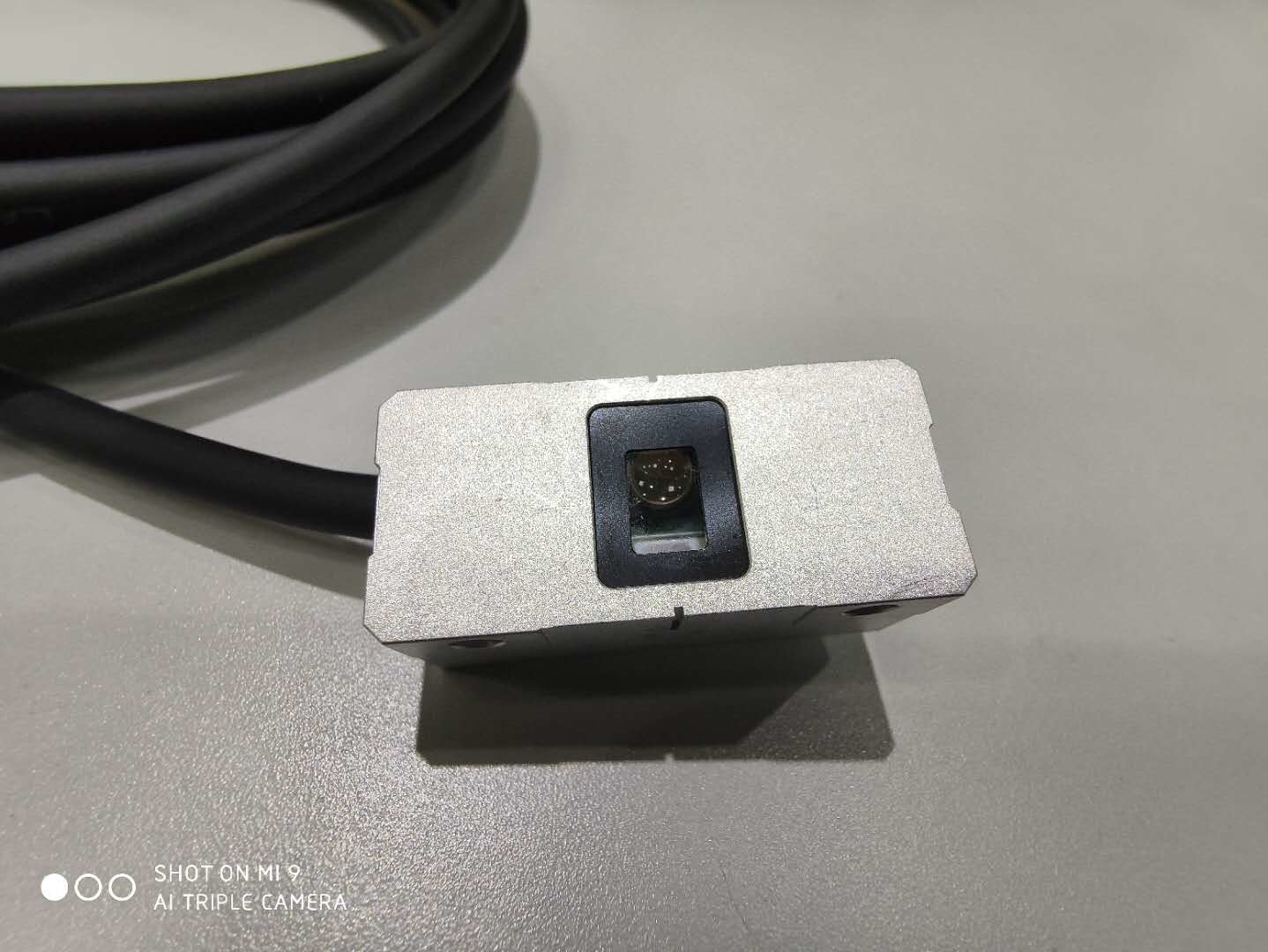

هد خواندن RU2 از فناوری اسکن تک میدانی با مساحت بزرگ LAMOTION استفاده می کند. نورپردازی پرتو موازی و سنسور اسکن تک میدانی حتی در محیط های آلوده عملکرد استثنایی را ارائه می دهد.
مقاومت در برابر آلودگی
هنگام استفاده از خط کش مشبک فولاد ضد زنگ RUS، هد خواندن RU2 دقت اندازه گیری را در حد ده ها نانومتر حفظ می کند، حتی زمانی که توسط گرد و غبار، جوهر و خراش آلوده می شود.
مشخصات فنی
ابعاد فیزیکی
طول: 36 میلی متر × عرض: 16.4 میلی متر × ارتفاع: 14.3 میلی متر
وزن: هد خواندن: 15 گرم، کابل: 35 گرم بر متر
عملکرد
وضوح: 20 نانومتر (SinCos 1Vpp)
دقت: ±5 میکرومتر (خط کش مشبک RUS)
حداکثر سرعت: 12 متر بر ثانیه
الکتریکی
توان: 5 ولت ±10% 150 میلی آمپر

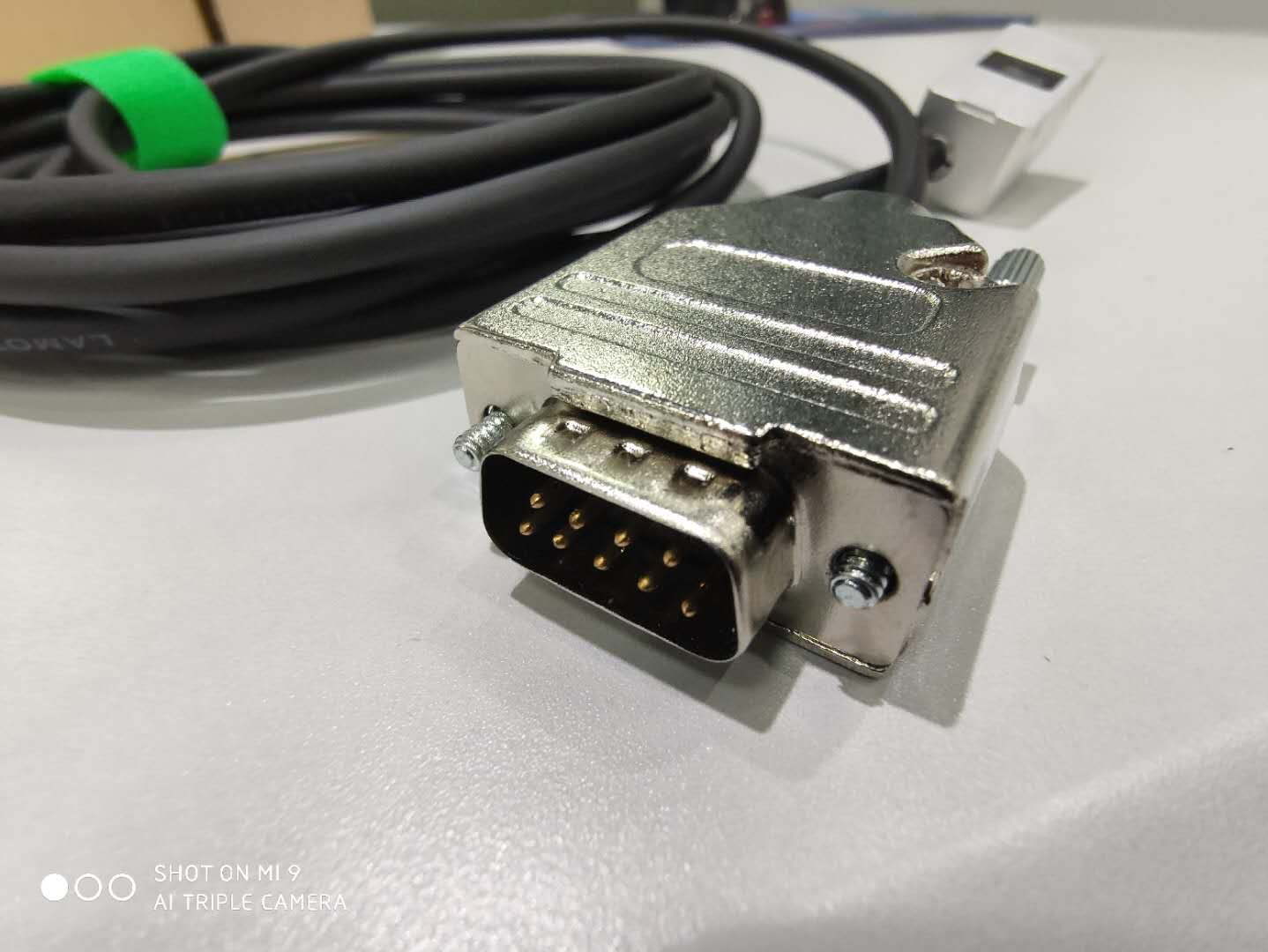

کانکتور: D-sub 15 پین نری
خروجی: TTL دیفرانسیلی یا SinCos 1Vpp
الزامات محیطی
موقعیت سیگنالسیگنال Sin و سیگنال Cos
دمای کار-10 درجه سانتیگراد تا +70 درجه سانتیگراد
رطوبت کارویژگی های کلیدیحداکثر وضوح 50 نانومتر با قابلیت ضد آلودگی قوی
IP40دمای ذخیره سازی
-20 درجه سانتیگراد تا +85 درجه سانتیگرادرطوبت ذخیره سازی
RH < 95% (بدون تراکم)ویژگی های کلیدیحداکثر وضوح 50 نانومتر با قابلیت ضد آلودگی قوی
فناوری اسکن تک میدانی با مساحت بزرگ که بیش از 100 خط مش را به طور همزمان اسکن می کند
  • پهنای باند بالا با خطای زیرتقسیم کم از طریق ADC داخلی با سرعت بالا
  • کنترل خودکار بهره و تصحیح خودکار انحراف پیشرفته
  • نشانگر چند رنگ برای قدرت سیگنال و وضعیت نصب
  • سیگنال های مبدأ و حد REF داخلی
  • رابط های سیگنال SinCos 1Vpp و TTL دیفرانسیلی
  • پارامترهای سیگنال
  • خروجی TTL دیفرانسیلی
پارامتر
مشخصات
موقعیت سیگنالسیگنال Sin و سیگنال Cos
مبدأ مرجع1 سیگنال دیفرانسیلی Z
سطح سیگنالRS-422 (TIA/EIA-422-B)
زاویه فاز≥ 2.4 ولت @ 20 میلی آمپر جریان خروجی
سطح پایین خروجی≤ 0.4 ولت @ 20 میلی آمپر جریان خروجی
خروجی SinCos 1Vppپارامتر
مشخصات
موقعیت سیگنالسیگنال Sin و سیگنال Cos
مبدأ مرجع1 سیگنال دیفرانسیلی REF
سطح سیگنال0.6 ولت تا 1.2 ولت (معمولاً 1Vpp)
زاویه فاز90 درجه ±1 درجه زاویه الکترونیکی
سرعت در مقابل وضوحوضوح خروجی
حداقل فرکانس کلاک شمارنده
حداکثر سرعت1 میکرومتر10 مگابیت بر ثانیه
12 متر بر ثانیه0.5 میکرومتر12 مگابیت بر ثانیه
10 متر بر ثانیه0.1 میکرومتر12 مگابیت بر ثانیه
4 متر بر ثانیه0.1 میکرومتر8 مگابیت بر ثانیه
2 متر بر ثانیه50 نانومتر4 مگابیت بر ثانیه
1 متر بر ثانیهرابط اتصالشماره پین
عملکرد
پین 1TTL دیفرانسیلی A+ / SinCos 1Vpp Sin+پین 1TTL دیفرانسیلی A+ / SinCos 1Vpp Sin+
پین 9TTL دیفرانسیلی A- / SinCos 1Vpp Sin-پین 2TTL دیفرانسیلی B+ / SinCos 1Vpp Cos+
پین 10TTL دیفرانسیلی B- / SinCos 1Vpp Cos-پین 3TTL دیفرانسیلی Z+ / SinCos 1Vpp Ref+
پین 11TTL دیفرانسیلی Z- / SinCos 1Vpp Ref-پین 5آماده خواننده
پین 14+5 ولتپین 60 ولت، محافظ داخلی
پین 150 ولتپین 7+5 ولت
پین 80 ولت، محافظ داخلینشانگرهای سیستمنور نشانگر چند رنگ وضعیت لحظه ای سیگنال، مبدأ و شرایط حد را برای نصب و تنظیم آسان فراهم می کند.
معانی نشانگر
نشانگر
معنی
چراغ قرمز به مدت 0.5 ثانیه روشن می شودموقعیت مبدأ تشخیص داده شد
چراغ قرمز دو بار چشمک می زندخطای فاز مبدأ یا سرعت بیش از حد سریع
