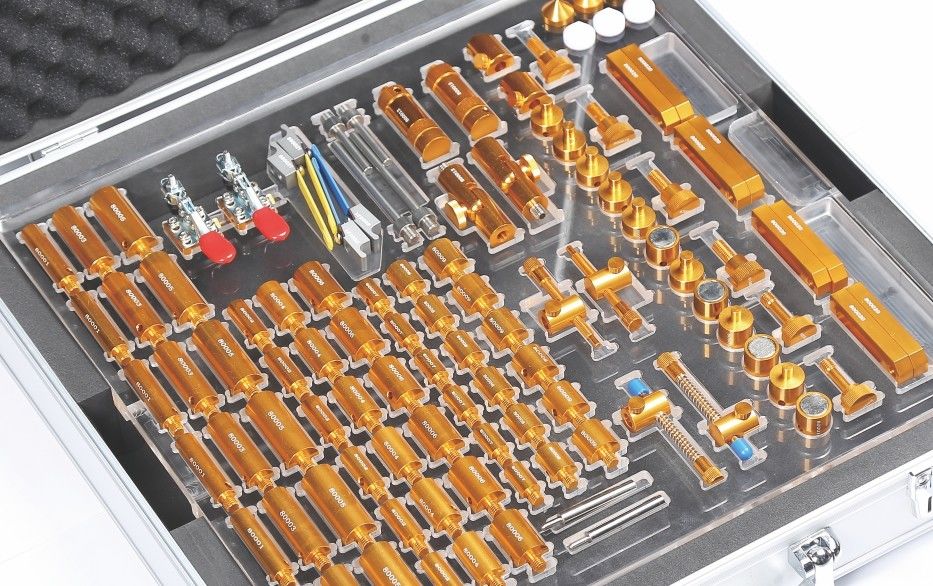

کیتهای فیکسچر سبک آلومینیومی 6061 CMM برای تراز قطعات الکترونیکی با دقت بالا
کیتهای فیکسچر CMM با کیفیت بالا برای دستگاههای اندازهگیری مختصات
سری فیکسچرهای FlexFix برای کاربردهای اندازهگیری دقیق در صنایع مختلف از جمله الکترونیک، هوافضا، خودرو، پلاستیک و مراقبتهای پزشکی مهندسی شدهاند. این ابزارها با تمام اندازهها و مدلهای سیستمهای CMM و VMM سازگار هستند و انعطافپذیری، تکرارپذیری و استانداردسازی اندازهگیری را بهبود میبخشند.
سیستم فیکسچر ماژولار برای کاربردهای CMM
سری FlexFix که توسط UNIMETRO توسعه یافته است، با راهاندازی سریع و تکرارپذیر فیکسچرها، قابلیت اطمینان و دقت فرآیند بازرسی را بهبود میبخشد. این سیستم ماژولار با نیازهای کاربر گسترش مییابد تا راهحلهای فیکسچر کامل برای قطعات با هر اندازه، شکل یا مادهای را فراهم کند.
این سیستم شامل صفحات فیکسچر با اتصالات رزوه M8 در اندازههای استاندارد مختلف است که از آلومینیوم 6061 با دقت بالا از طریق فرآیندهای پیچیده تولید شدهاند تا دقت و قابلیت اطمینان سیستم را تضمین کنند. راهحلها را میتوان به سرعت و بدون ابزار مونتاژ کرد تا توان عملیاتی افزایش یابد و تاخیر در بازرسی حذف شود.
انتخاب کیت فیکسچر شما
فیکسچرهای CMM سری FlexFix به صورت کیتهای شروع کننده شامل یک صفحه پایه و مجموعههای جامع قطعات موجود هستند. اندازههای صفحه پایه را بر اساس ابعاد دستگاه CMM و الزامات اندازهگیری خود انتخاب کنید.
قطعات فیکسچر CMM
قطعات FlexFix برای نگه داشتن قطعات با حداقل نیروی لازم طراحی شدهاند و نیازی به ابزار خاصی ندارند. قطعات شامل پایهها، گیرهها و عناصر فشاری با طراحی منطقی هستند که از آسیب یا اعوجاج قطعات اندازهگیری شده جلوگیری میکنند. سیستم انعطافپذیر امکان ترکیبهای مختلف فیکسچر و مسیرهای واضح پروب اندازهگیری سهبعدی را فراهم میکند.
صفحات پایه CMM
اندازههای مختلف صفحه پایه برای مدلهای مختلف CMM و الزامات فیکسچر قطعات مناسب هستند. تولید شامل ماشینکاری CNC، سنگزنی دقیق، پوشش آنودایز و علامتگذاری لیزری برای اطمینان از دقت بالا، صافی و قابلیت اطمینان است. اندازهها و الگوهای سوراخ رزوه سفارشی موجود است.
الگوهای شبکهای الفبایی و شماره قطعات قابل مشاهده به کاربران اجازه میدهد تا با ثبت مونتاژ و مکان قطعات، تنظیمات را مستند کنند و امکان بازتولید سریع و دقیق برای بازرسیهای بعدی را فراهم میکند.
اندازههای استاندارد صفحه
400×300 میلیمتر، سوراخهای رزوه M8
400×400 میلیمتر، سوراخهای رزوه M8
500×500 میلیمتر، سوراخهای رزوه M8
600×600 میلیمتر، سوراخهای رزوه M8
اندازههای سفارشی موجود است
اجزای کیت و پارامترها
| مورد |
علامت |
تعداد |
| پایه 12×50 میلیمتر |
80001 |
3 |
| پایه 12×30 میلیمتر |
80002 |
3 |
| پایه 16×50 میلیمتر |
80003 |
3 |
| پایه 16×30 میلیمتر |
80004 |
3 |
| پایه 20×50 میلیمتر |
80005 |
3 |
| پایه 20×30 میلیمتر |
80006 |
3 |
| پایه 12×20 میلیمتر |
80007 |
3 |
| پایه 16×20 میلیمتر |
80008 |
3 |
| پایه 20×20 میلیمتر |
80009 |
3 |
| مفصل چرخان قابل تنظیم |
800012 |
2 |
| پایه جک قابل تنظیم |
800013 |
2 |
| آهنربا |
800014 |
4 |
| پایه پین |
800015 |
2 |
| آداپتور |
800016 |
6 |
| پیچ صفحه پایه |
800017 |
2 |
| پایه V |
800018 |
2 |
| پیچها |
800019 |
2 |
| اسلاید قابل تنظیم |
800020 |
2 |
| گیره کششی |
800021 |
4 |
| پایه گیره کششی کوتاه |
800023 |
2 |
| پایه گیره کششی بلند |
800024 |
2 |
| مخروط |
800025 |
2 |
| مخروط نایلونی |
800026 |
2 |
| پیچ گوشتی |
800027 |
2 |
سوالات متداول
آیا شما کارخانه هستید یا شرکت بازرگانی؟
ما کارخانه هستیم و ظرف 24 ساعت پاسخ میدهیم.
شرکت شما عمدتاً چه محصولاتی تولید میکند؟
ما در دستگاههای اندازهگیری بصری، دستگاههای اندازهگیری مختصات و فیکسچرهای CMM/VMM تخصص داریم.
چگونه مشخصات مناسب را انتخاب کنیم؟
تیم حرفهای ما مشخصات مناسب را بر اساس تنوع محصول و الزامات اندازهگیری شما توصیه خواهد کرد.
آیا خدمات سفارشی را میپذیرید؟
بله، ما هم ماشینهای استاندارد و هم راهحلهای سفارشی متناسب با نیاز مشتری ارائه میدهیم.
دوره گارانتی شما چقدر است؟
محصولات ما دارای 1 سال گارانتی هستند. ما قطعات قابل شکستن را برای بهبود پایداری محصول و تضمین کیفیت ارتقا دادهایم.
