قابلیت انعطاف پذیری سیستم های اندازه گیری ویدئو CNC VMS برای آزمایش سایت آزمایشگاهی

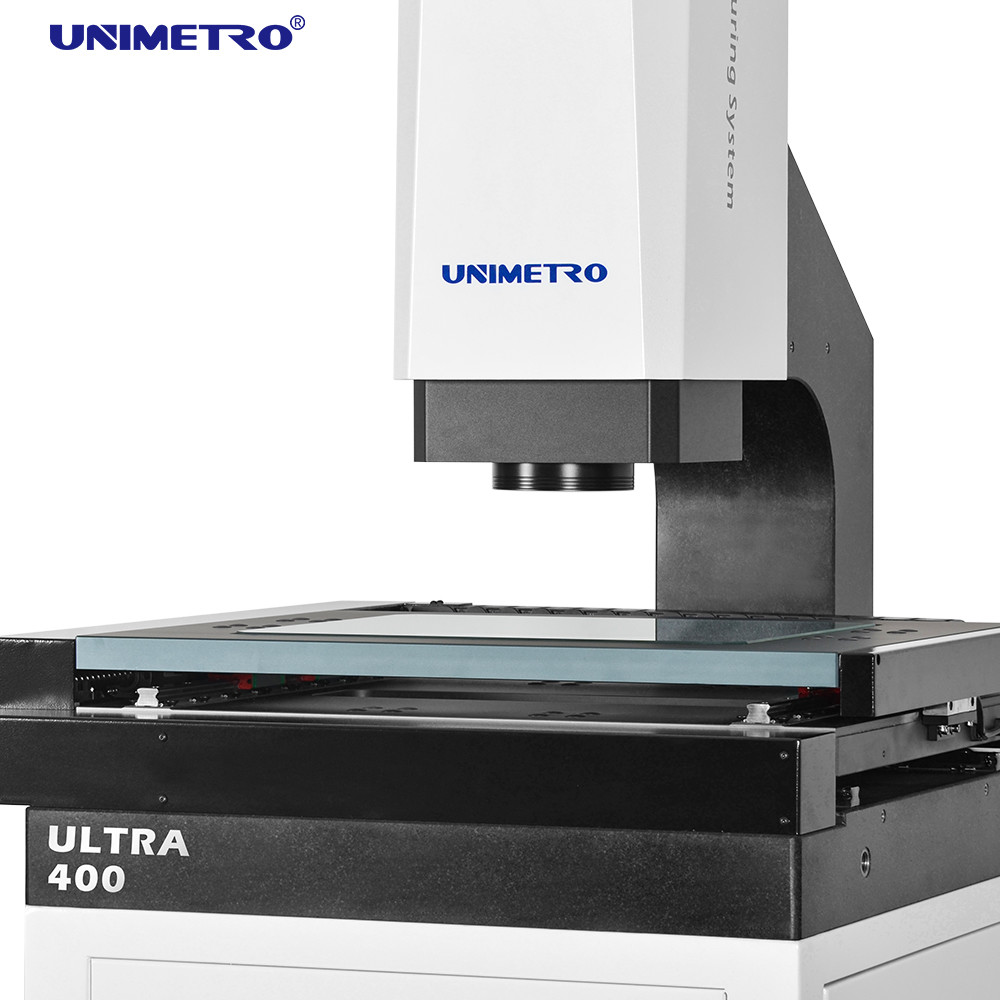

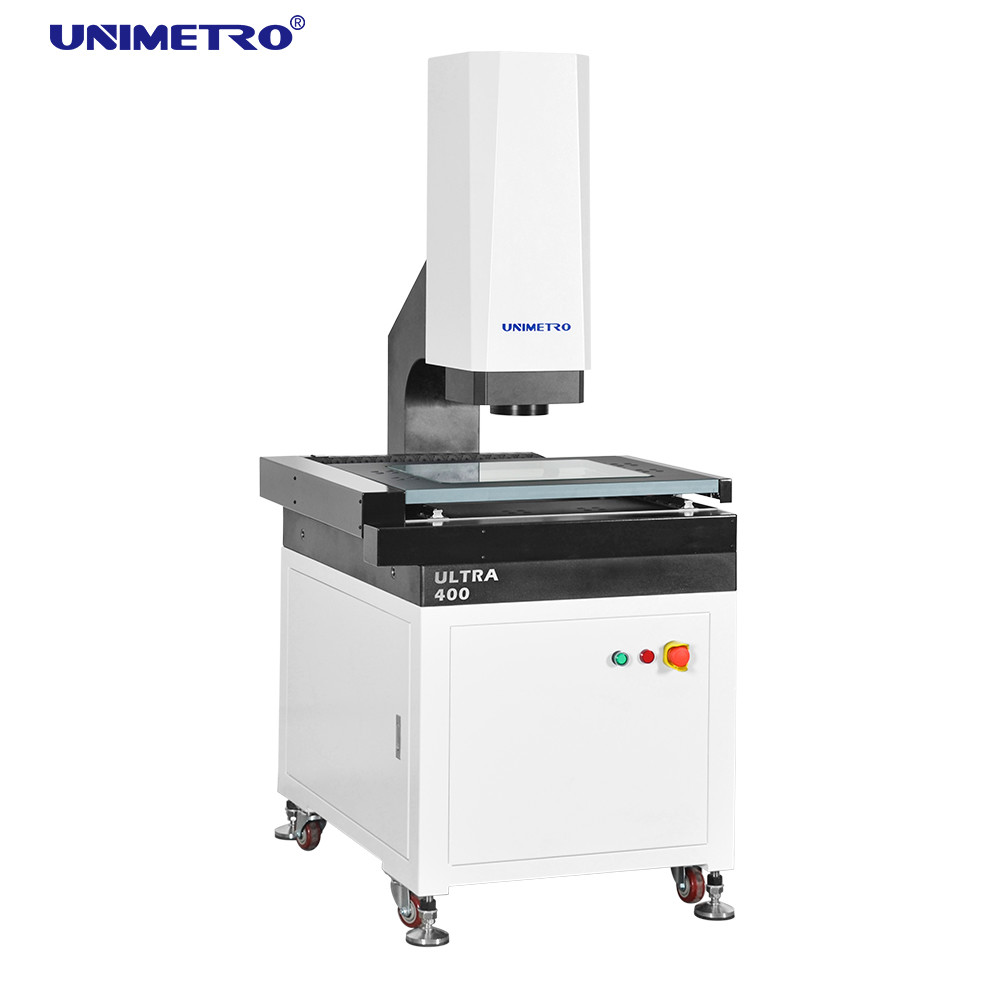

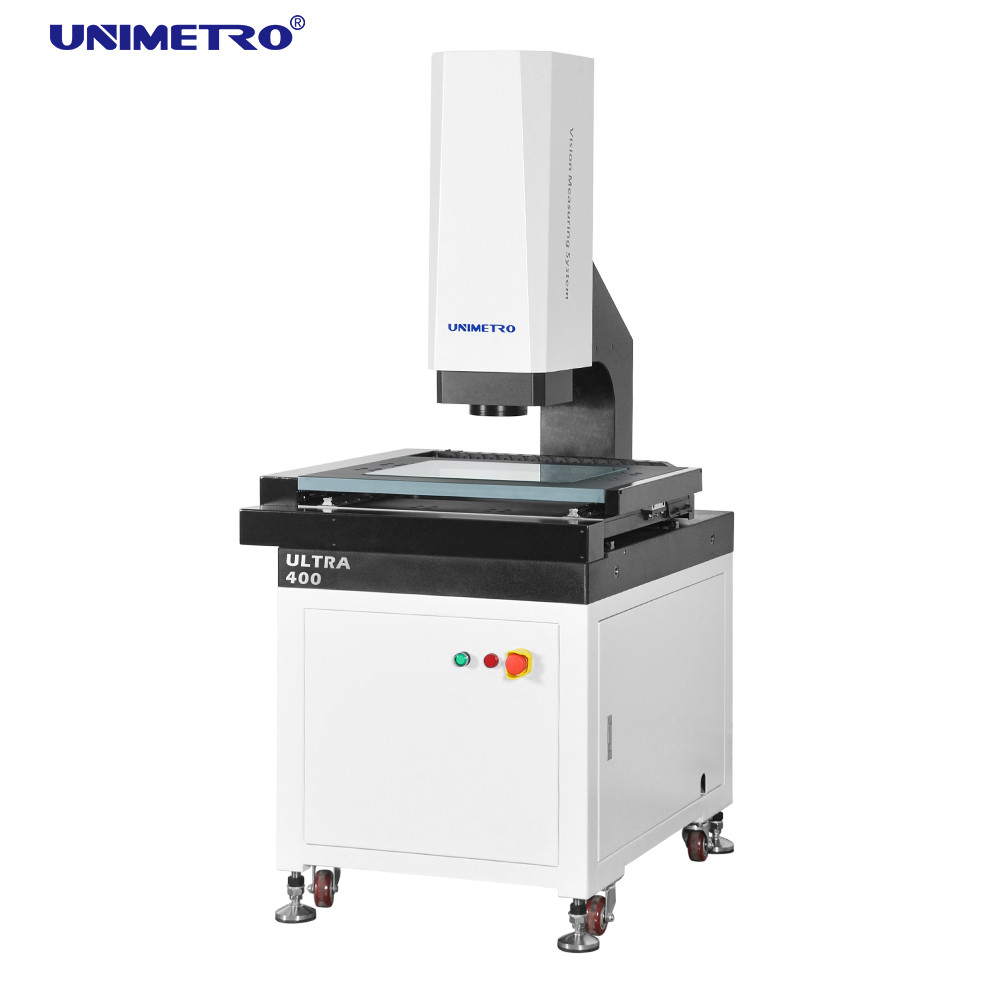

Flexible and Expandable CNC Video Measuring System for On-Site Laboratory Testing
Flexible and Expandable CNC Video Measuring System for On-Site Laboratory Testing
Flexible and Expandable CNC Video Measuring System for On-Site Laboratory Testing Flexible and Expandable CNC Video Measuring System for On-Site Laboratory Testing Flexible and Expandable CNC Video Measuring System for On-Site Laboratory Testing
اطلاعات پایه
محل منبع: گوانگدونگ ، چین
نام تجاری: UNIMETRO
گواهی: CE, ISO
شماره مدل: فوق العاده
مقدار حداقل تعداد سفارش: 1 ست
قیمت: قابل مذاکره
جزئیات بسته بندی: کیف چوبی + بسته خلاuum
زمان تحویل: 8-15 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه: 50 مجموعه در ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
مدل: فوق العاده نام محصول: سیستم های اندازه گیری فیلم CNC
تکرارپذیری: 2.5um وضوح مقیاس خطی: 0.1 میلی متر
حالت اندازه گیری: تمام اتوماتیک پشتیبانی کنید: OEM، ODM، سفارشی سازی
منظره کاربردی: آزمایشگاهی / صنعتی گارانتی: 12 ماه
لوازم جانبی اختیاری: پروب رنیشاو / پروب لیزری و غیره
برجسته کردن:

قابلیت انعطاف پذیری سیستم های اندازه گیری ویدئو CNC

,

سیستم های اندازه گیری ویدئو CNC VMS

,

سیستم های اندازه گیری ویدئو ODM CNC

توضیحات محصول

سیستم های اندازه گیری ویدئویی CNC VMS برای آزمایش محل آزمایشگاه





خلاصه ی محصول:

سری ULTRA یک ماشین اندازه گیری دید کاملا خودکار با دقت بالا است که برای اندازه گیری GD&T با کنترل اتوماتیک موتور 3 محور توسعه یافته است.کنترل اتوماتیک نور، و حرکت اتوماتیک پیکربندی سخت افزاری و نرم افزاری برای انجام اندازه گیری ابعاد خطی و هندسی سریع و دقیق.





قابلیت انعطاف پذیری سیستم های اندازه گیری ویدئو CNC VMS برای آزمایش سایت آزمایشگاهی 0







مشخصات

مدل

ULTRA 300

ULTRA 400

ULTRA 500

ULTRA 600

محور X/Y سفر ((ملی متر)

300x200

400x300

500x400

600x500

محور Z سفر

200mm (می تواند با توجه به الزامات مشتریان افزایش یابد)

محور X/Y/Z-3 مقیاس خطی

رزولوشن مقیاس خطی شیشه ای: 0.1um

حالت هدایت

راهنماي خطي دقيق، راهنماي دو راه دو سري

حالت کار

کنترل جویستک، کار با ماوس، برنامه ی تشخیص خودکار.

دقت

محور XYZ:≤2.5+L/200um

تکرار

±2.5m

سیستم ویدئویی

CCD

دوربین CCD رنگی با وضوح بالا

لنز

6.5X لنز زوم کلیک ادامه دهید؛ بزرگنمایی نوری: 0.7X-4.5X؛ بزرگنمایی ویدئویی: 26X ~ 172X ((21.5 ′′ مانیتور)

سیستم روشنایی

محور

نورپردازی کنتور موازی LED

سطح

0~255 نوردهی سطحی LED بدون مرحله قابل تنظیم 5 حلقه 8 قسمت

بزرگنمایی

0.7X ~ 4.5X

نرم افزار اندازه گیری

نرم افزار اندازه گیری کاملا اتوماتیک UNIMETRO 2D

ظرفیت حمل

±2.5m

محیط کار

25 کیلوگرم

منبع برق

دمای 20°C±2°C، محدوده رطوبت <2°C/hr، رطوبت 30~80٪، لرزش <0.002g، <15Hz

D ابعاد ((W*D*H) ((mm)

220V/50Hz/10A

D ابعاد ((W*D*H) ((mm)

1600*780*1700

1750*920*1700

1900x1080x1700

1050*1280*1700

وزن خالص ((کیلوگرم)

380

450

600

800













ویژگی ها

◆ کنترل جزئیات کیفیت


1پایه و ستون گرانیت، ثبات عالی

2. مرحله کار آلومینیوم، کنترل حرکت سریع واکنش و انعطاف پذیر؛
3. مرحله کار با پردازش سطح اکسیداسیون سخت ضد خراش
4. استاندارد با هدایت خطی دقیق، پیچ توپ آسیاب و موتور سرو AC و غیره، برای اطمینان از دقت و ثبات سیستم حرکت؛
5. سیستم کنترل یکپارچه، با کنترل حرکت، و کنترل تمام سیگنال به عنوان روشنایی و خواندن مقیاس خطی، اطمینان از عملکرد ماشین بسیار پایدار است.

◆ سازگاری با عملکرد بالا

1. XYZ سه محور کنترل اتوماتیک CNC و موقعیت دقیق؛
2. 0.1 um مقیاس خطی شیشه ای با دقت بالا برای اطمینان از دقت موقعیت و دقت اندازه گیری سیستم
3. دوربین رنگی با وضوح بالا GIGA برای پاسخگویی به نیازهای مشاهده واضح و اندازه گیری دقیق
4لنز زوم کلیک با وضوح بالا 6.5x، دو برابر دقیق و اصلاح یکبار پیکسل تنها مورد نیاز است؛
5. با برنامه ریزی سطح 5 حلقه 8 قسمت LED روشنایی سرد و کنتور LED نورپردازی موازی و تنظیم روشنایی هوشمند داخلیمی تواند به طور خودکار روشنایی را در بخش 8 کنترل کند و تنظیم روشنایی 256 سطح را به طور هوشمندانه درک کند.

◆ نرم افزار اندازه گیری کارآمد

1با استفاده از نرم افزار اندازه گیری کامپوزیت External-Array RationalVue، سری ULTRA قادر به ارائه عملکرد اندازه گیری کامپوزیت 2D / 3D قدرتمند است.
2. رابط کار ساده و آسان برای درک باعث می شود اندازه گیری ساده تر و کارآمدتر باشد.
3برنامه اندازه گیری خودکار می تواند برای تکمیل اندازه گیری دسته به طور موثر و سریع تنظیم شود.

◆ انعطاف پذیری
1انواع مختلفی از سنسورهای بدون تماس و سیستم تثبیت سریع در اختیار شما هستند که می توانند نیازهای اندازه گیری مختلف را از مشتریان مختلف برآورده کنند
2چراغ رنگ LED حلقه ای متحرک برای سری ULTRA در دسترس است، که باعث می شود سری انعطاف پذیرتر و قوی تر به قطعات مختلف با انواع مختلف مواد یا اشکال،ارائه می دهد کاربرد اندازه گیری قدرتمندتر.
3با تشکر از انعطاف پذیری گسترش سری ULTRA، آن را با سنجه لمسی، سنسورهای اندازه گیری بدون تماس و بازوی ربات سازگار است، به شدت افزایش بهره وری اندازه گیری،
