تجهیزات اندازه گیری نوری با کیفیت خوب ماشین اندازه گیری دید دستی ماشین vmm
دستگاه اندازه گیری دید دستی می تواند به عنوان نشان می دهد زیر ویدیو اجرا شود
توضیحات

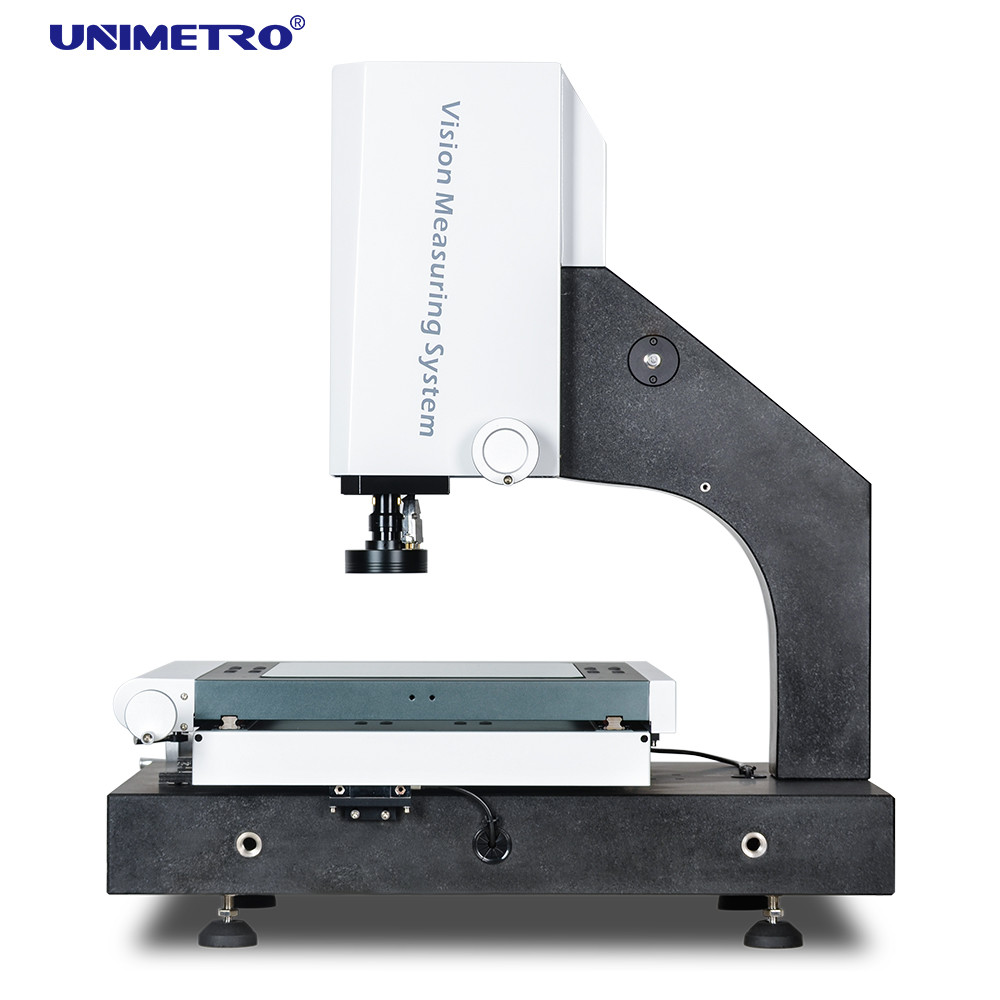

▶پايه و ستون گرانيت، ثبات عالي
▶مرحله کار آلومينيوم،کنترل حرکت را سريع و انعطاف پذير مي کند.
▶با استفاده از راه راهنمای خطی HIWIN و ریل راهنمای خطی با دقت بالا، با مرحله کار آلومینیوم و پردازش سطحی سخت آنودیزه،عملکرد پویا و استفاده طولانی از چرخه عمر ماشین را تضمین می کند.
▶سیستم کنترل یکپارچه، با کنترل حرکت، و کنترل تمام سیگنال ها به عنوان نوردهی و خواندن مقیاس خطی، اطمینان از عملکرد ماشین بسیار پایدار است.
️ مقیاس خطی سه محور با وضوح 0.5um
عملکرد بالا عملکرد فوکوس خودکار
با رنیشو سازگار است
مرحله کار آلومینیوم و آنودیز سخت

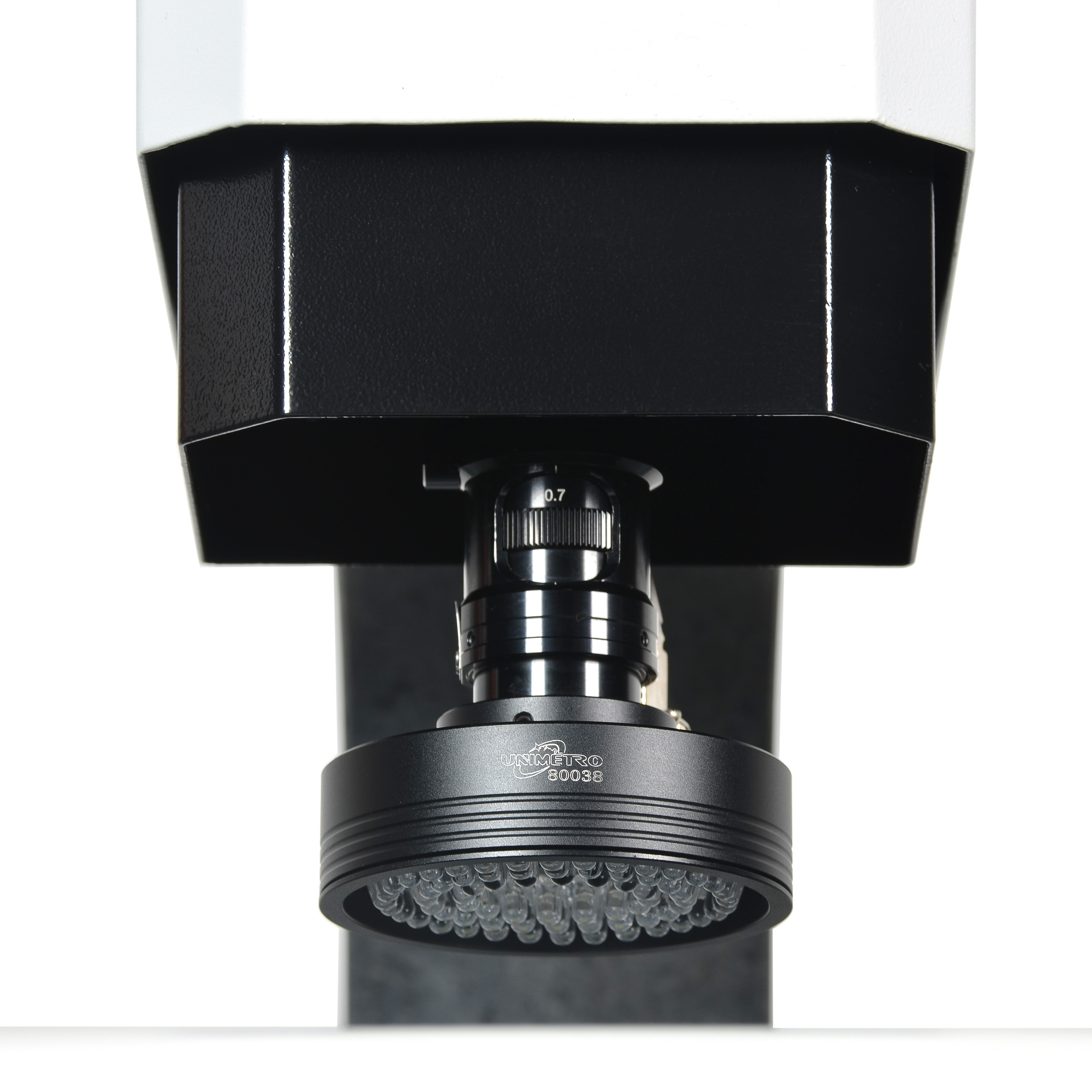

3 حلقه 8 بخش LED حلقه نور کنترل نرم افزار و قابل برنامه ریزی
کنترل نرم افزاری و قابل برنامه ریزی مسیر نور موازی
دوربین دیجیتال 1.2M پیکسل HD
جعبه کنترل هسته ای یکپارچه
کنترل موتورهای محور Z
راه راهنمای خطی HIWIN
با شاخص های لیزر برای موقعیت گیری کمکی و تمرکز

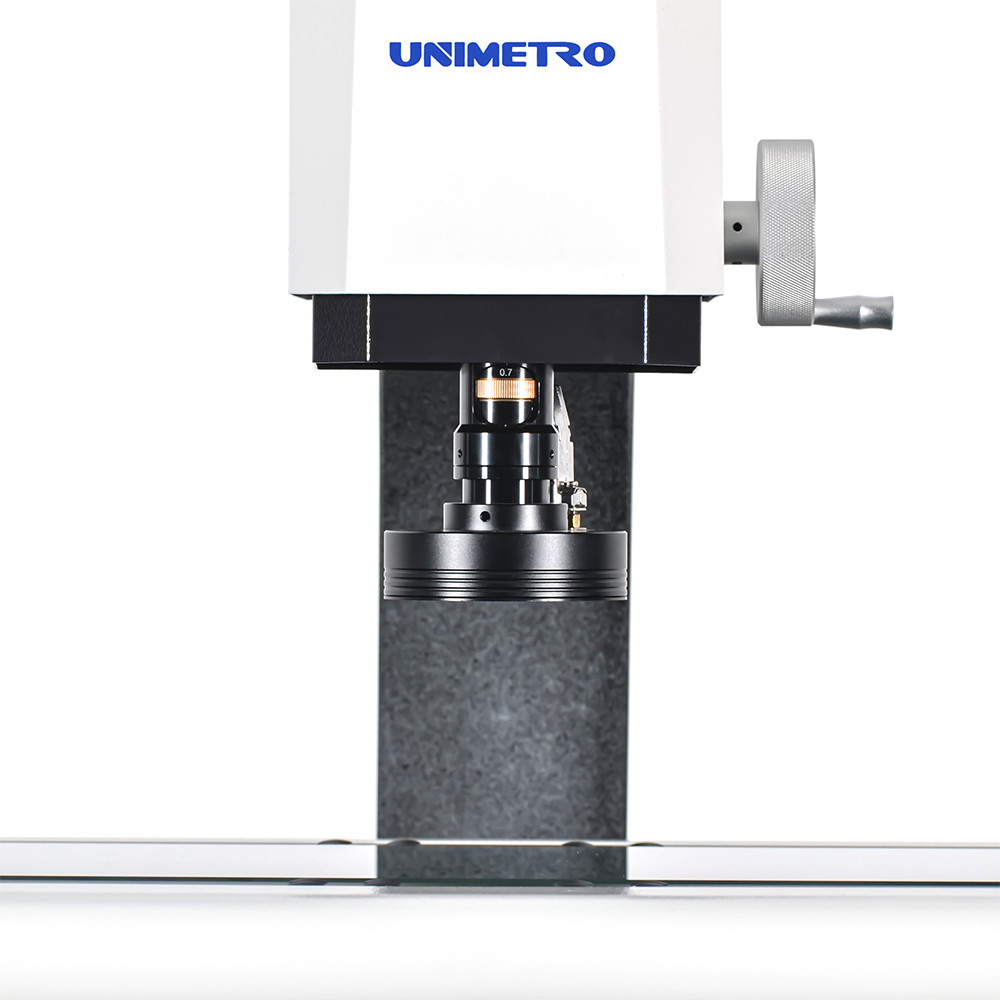

لنز زوم 0.7-4.5X دستی با سنسور بازخورد سیگنال بزرگنمایی
ویژگی های کاوشگر
دستگاه اندازه گیری دید دستی مامی تواند عملکرد سه بعدی را با اضافه کردن سُند درک کند.
✓ کالیبراسیون آسان
️ لمس چند زاویه ای
تنظیمات سریع سیستم مختصات
با تمام مدل های رنیشو سازگار است
ماژول CAD پشتیبانی می شود ((اختیاری)
️ خروجی نقاشی سه بعدی
️ قابل تطابق با فضاپیماهای ستاره ای
اندازه گیری ابعاد سه بعدی
اندازه گیری تصویر و سنجه لمسی
پشتیبانی از قفسه ی کاوشگر (اختیاری)
پارامترها
| مدل |

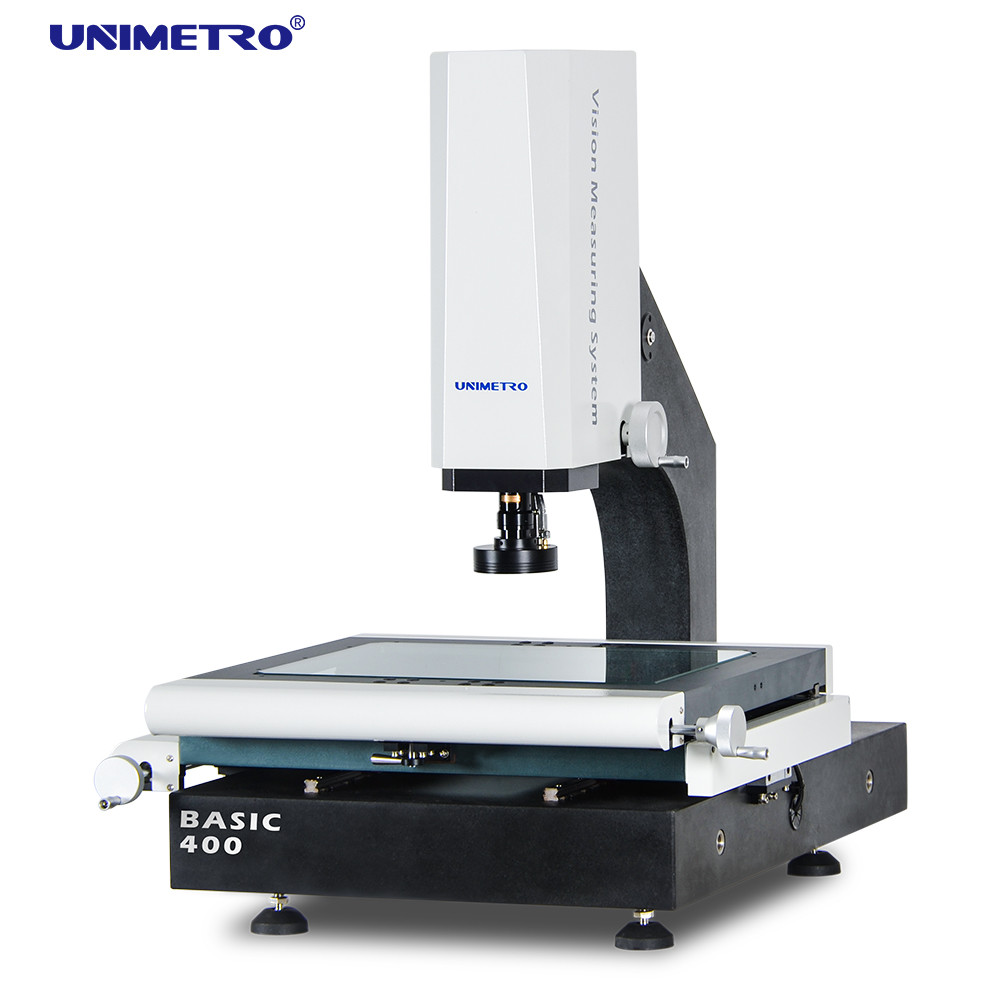

BASIC 200 |
BASIC 300 |

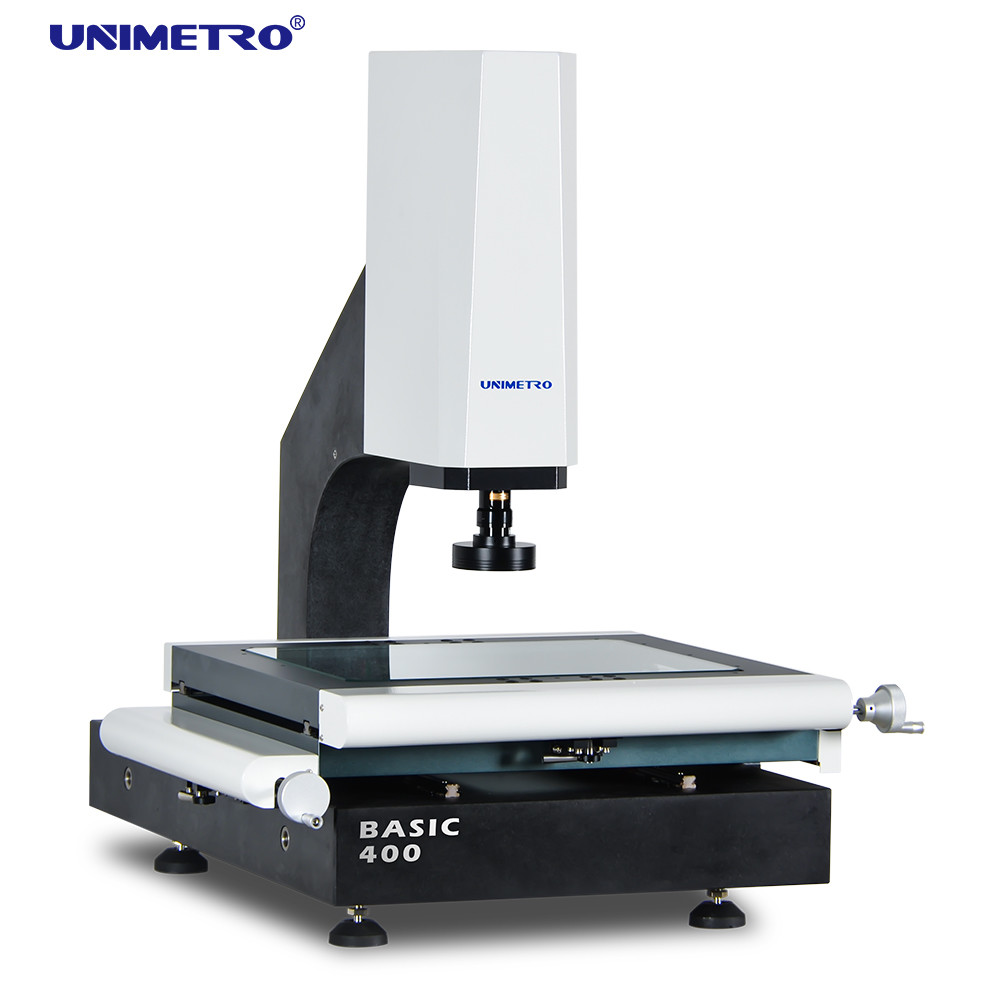

BASIC 400 |
BASIC 500 |
| ابعاد ((ملی متر)) ((L*W*H)) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| دامنه اندازه گیری (ملی متر) ((X*Y*Z) |
200*100*150 |
۳۰۰*۲۰۰*۲۰۰ |
400*300*200 |
500*400*200 |
| دقت اندازه گیری (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| تکرار پذیری (μm) |
2.5 |
2.5 |
2.5 |
3 |
| وزن (کیلوگرم) |
140 کیلوگرم |
190 کیلو |
۲۴۰ کیلو |
۲۹۰ کیلو |
| تصویر و اندازه گیری |
CCD |
1دوربین دیجیتال.2M پیکسل HD |
| لنز |
0.7-4.5X لنز زوم دستی با سنسور بازخورد سیگنال درمان |
| بزرگنمایی |
18-195X (فقط برای مرجع. با دوربین و لنز مختلف بزرگنمایی متفاوت خواهد بود.) |
| میدان دید |
8.1 تا 1.3 میلی متر |
| فاصله کاری |
80 میلی متر |
| رزولوشن مقیاس خطی |
0.5 μm ((0.1μm برای گزینه) |
| سیستم راننده |
کنترل دستی محور X،Y،Z |
| نورپردازی |
برنامه ریزی شده 4 بخش چراغ LED حلقه سطح، چراغ کنتور LED موازی، 8 بخش چراغ LED حلقه، هم محوری، برای گزینه |
L اندازه گیری طول ((ملی متر) است، دقت مکانیکی محور Z و دقت تمرکز به سطح قطعه کار مرتبط است. ** بزرگنمایی مقدار تقریبی است،با ابعاد مانیتور و وضوح مرتبط است..
میدان دید ((ملی متر) = (شکیبایی* افقی* عمودی)
0هدف.5X یا 2X اختیاری در دسترس است و بزرگ کردن تصویر را درک می کند: 13X ~ 86X یا 52X ~ 344X.
عملکرد نرم افزار
نرم افزار UNIMETRO INSPECT3D با رابط کاربری کاربر پسند، آسان برای یادگیری،
عملکرد قدرتمند، به کاربران اجازه می دهد تا اندازه گیری سریع و دقیق را به دست آورند.
این نرم افزار ارائه می دهد UI زبان انگلیسی کامل، همچنین اجازه می دهد تا توسعه زبان جدید
فایل CAD ورودی و اندازه گیری
اندازه گیری ماکرو
تمرکز اتوماتیک و اندازه گیری ارتفاع
عملکرد ناوبری کمک می کند تا مکان را سریع پیدا کنید
عملکرد اندازه گیری هندسی قدرتمند
گزارش های چندگانه داده و عملکرد خروجی داده های گرافیکی
برنامه کاربر انعطاف پذیر
ایجاد عناصر مرجع
عملکرد قدرتمند تشخیص لبه
پشتیبانی از لوازم جانبی متعدد خارجی
محاسبه اتوماتیک تحمل هندسی عناصر
اندازه گیری سریع و راحت تولید پیچیده
اطلاعات شرکت
مشتری و مامور ما
| سوالات عمومی |
| سوال1: شما کارخانه ای هستید یا شرکت تجاری؟ |
| A1: ما یک کارخانه هستیم و سریعترین پاسخ را در 24 ساعت به شما می دهیم. |
| سوال2: شرکت شما عمدتا در چه چیزی فعالیت می کند؟ |
| A2: ما به طور عمده تولید ماشین اندازه گیری چشم انداز، دستگاه اندازه گیری هماهنگ، لوازم CMM و VMM و غیره. |
| سوال 3: چگونه مشخصات مناسب را انتخاب کنیم؟ |
| A3: تا زمانی که شما به ما بگویید انواع و اندازه محصول را اندازه گیری کنید، تیم حرفه ای ما به شما در مورد ابزار اندازه گیری مشخصات مناسب توصیه می کند. |
| Q4: آیا شما خدمات سفارشی را قبول می کنید؟ |
| A4: مطمئن باشید! ما می توانیم نه تنها ماشین های معمولی، بلکه ماشین های سفارشی به نیازهای مشتری را نیز ارائه دهیم. |
| Q5: دوره گارانتی شما چیست؟ |
A5: دوره گارانتی محصول ما 1 سال است. کیفیت محصول ما بسیار پایدار است، و ما
در مورد بعضي از قطعات شکننده خيلي بهبود يافتيد |
