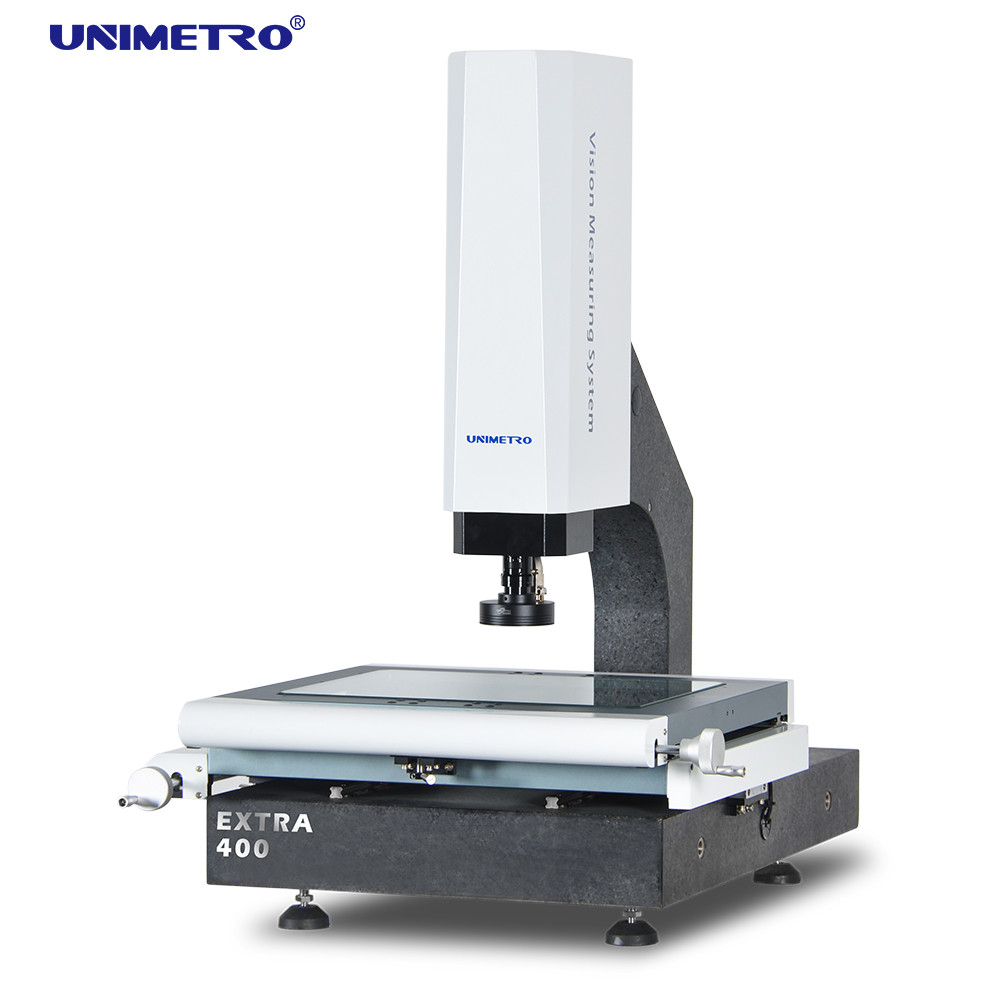

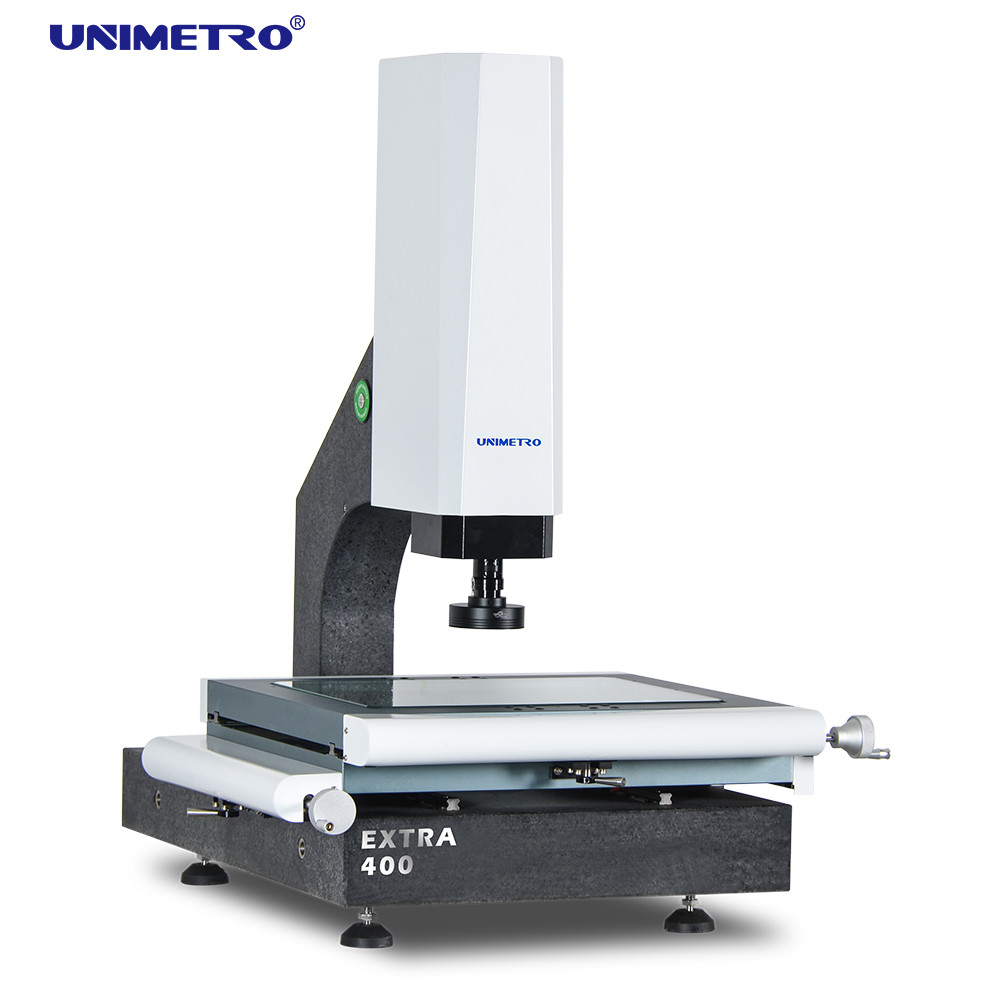

سیستم اندازه گیری نیمه اتوماتیک بینایی (VMM) با تکرار پذیری 2.5 μm، مدل E300

Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300
Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300
Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300 Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300 Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300 Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300 Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300
اطلاعات پایه
محل منبع: چین
نام تجاری: Unimetro
گواهی: CE, ISO
شماره مدل: E300
مقدار حداقل تعداد سفارش: 1 ست
قیمت: usd 5460-usd 6300 usd/set
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 15 روز
شرایط پرداخت: T / T
قابلیت ارائه: 30 مجموعه در هر ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
بعد: 600*740*980mm محدوده اندازه گیری: 300*200*200
دقت اندازه گیری: 2.5+L/100 وزن: 190 کیلوگرم
تکرارپذیری: 2.5 میکرومتر
برجسته کردن:

دستگاه اندازه گیری بینایی نیمه اتوماتیک

,

دستگاه اندازه گیری بینایی Vmm

,

دستگاه اندازه گیری بینایی 2.5μM تکرارپذیری

توضیحات محصول

دستگاه VMM تجهیزات اندازه گیری بینایی نیمه خودکار پروب لمسی با دقت بالا

دستگاه اندازه گیری بینایی ما دارای ویژگی زیر است:
► پایه و ستون گرانیت، پایداری عالی؛
► محور Z از راهنمای خطی با دقت بالا و سیستم کنترل سروو موتور برای تحقق تمرکز خودکار، حذف خطای فوکوس مصنوعی و بهبود دقت و پایداری اندازه گیری استفاده می کند.
► مرحله کار آلومینیومی، کنترل حرکت را سریع و انعطاف پذیر می کند.

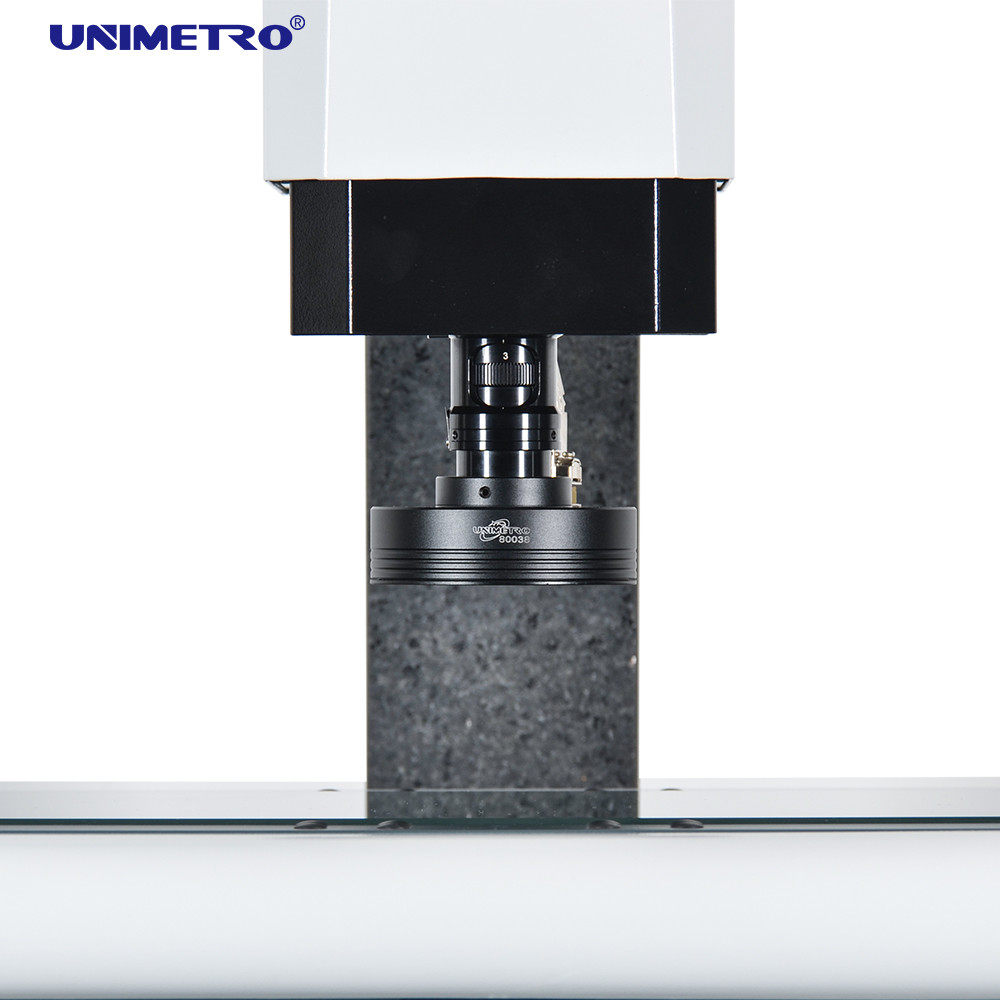

◄ منبع نور سطحی LED 3 حلقه 4 بخش قابل برنامه ریزی، سیستم منبع نور کانتور LED موازی انتقال و ماژول تنظیم نور داخلی نرم افزار می تواند آزادانه روشنایی نور را در 3 حلقه و 4 منطقه کنترل کند.





پیکربندی Hardeare

  سیستم اندازه گیری نیمه اتوماتیک بینایی (VMM) با تکرار پذیری 2.5 μm، مدل E300 0
تنظیمات تجهیزات اندازه گیری بینایی ما به شرح زیر است:
● مقیاس خطی با وضوح 0.5um 3 محور
● عملکرد فوکوس خودکار با کارایی بالا
● سازگار با پروب لمسی Renishaw
● مرحله کار آلومینیوم و آندایزینگ سخت

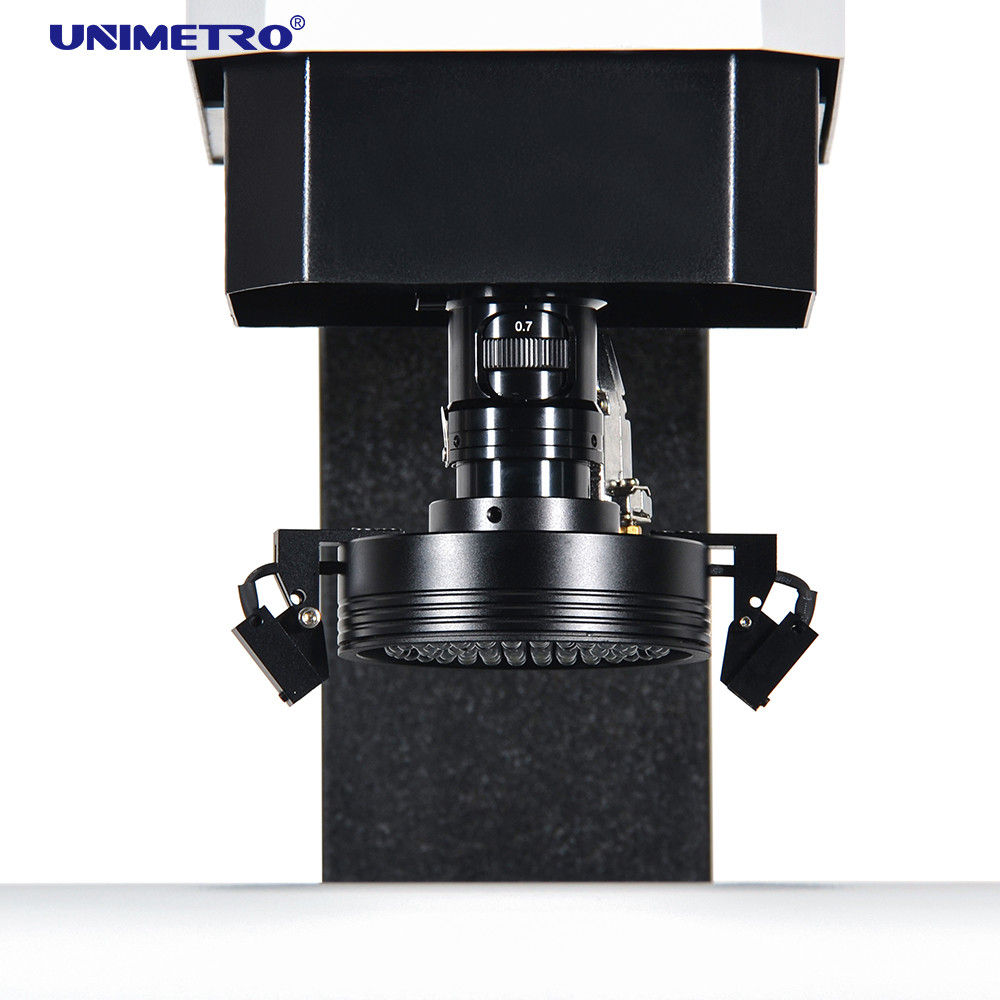

● 3 حلقه 8 بخش LED رینگ نور نرم افزار کنترل و قابل برنامه ریزی
● مسیر نور موازی LED نور کانتور نرم افزار کنترل و قابل برنامه ریزی
● دوربین دیجیتال 1.2M پیکسل HD
● جعبه کنترل هسته یکپارچه
● کنترل موتوری محور Z
● راهنما خطی HIWIN
● مولد پالس دستی برای کنترل حرکت محور Z
● دارای نشانگرهای لیزری برای موقعیت یابی و فوکوس کمکی
● لنز زوم دستی 0.7-4.5X با سنسور بازخورد سیگنال بزرگنمایی


ویژگی های نرم افزار

سیستم اندازه گیری نیمه اتوماتیک بینایی (VMM) با تکرار پذیری 2.5 μm، مدل E300 1
دستگاه های اندازه گیری بینایی ما می توانند کاوشگر را برای تحقق عملکرد سه بعدی اضافه کنند
● کالیبراسیون آسان
● لمس چندین زاویه
● تنظیم سریع مختصات سیستم
● سازگار با خط کامل استایل های Renishaw
● پشتیبانی از ماژول CAD (اختیاری)
● خروجی طراحی سه بعدی
● کاوشگر ستاره سازگار است
● اندازه گیری ابعاد سه بعدی
● تصویر و پروب لمسی اندازه گیری را با هم ترکیب می کنند
● قفسه پروب پشتیبانی می‌شود (اختیاری)


پارامترها

پارامتر دستگاه های اندازه گیری بینایی ما به شرح نمودار زیر است:

مدل EXTRA 200 EXTRA 300 EXTRA 400 EXTRA 500
ابعاد (mm) (L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
محدوده اندازه گیری (mm) (X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
دقت اندازه گیری (μm) 2.5 + L/100 2.5 + L/100 2.5 + L/100 3+L/100
تکرارپذیری (μm) 2.5 2.5 2.5 3
وزن (کیلوگرم) 140 کیلوگرم 190 کیلوگرم 240 کیلوگرم 290 کیلوگرم
تصویر و اندازه گیری CCD 200 میلی متر (با توجه به نیاز مشتریان قابل افزایش است)
لنز لنز زوم دستی فرورفته 0.7-4.5X/عدسی زوم خودکار 1-10X
بزرگنمایی 18-195X (فقط برای مرجع. با دوربین و لنز متفاوت، بزرگنمایی متفاوت خواهد بود.)
میدان دید 8.1 ~ 1.3 میلی متر
فاصله کاری 108 میلی متر
وضوح مقیاس خطی 0.5 میکرومتر (0.1μm برای گزینه)
سیستم رانندگی کنترل دستی محور X، Y، کنترل CNC حلقه بسته محور Z و عملکرد AUTU FOCUS موجود است
روشنایی نور حلقه ای LED قابل برنامه ریزی 4 بخش، نور کانتور LED موازی، چراغ حلقه LED 8 بخش، هم محور، برای گزینه



عملکرد نرم افزار

سیستم اندازه گیری نیمه اتوماتیک بینایی (VMM) با تکرار پذیری 2.5 μm، مدل E300 2



نرم افزار اندازه گیری دید سه بعدی را بازرسی کنید
● فایل CAD را وارد کرده و اندازه گیری کنید
● آرایه قطعات و اندازه گیری ماکرو
● فوکوس خودکار و اندازه گیری ارتفاع
● عملکرد پیمایش به مکان یابی سریع کمک می کند
● عملکرد اندازه گیری هندسی قدرتمند
● گزارش داده های متعدد و عملکرد خروجی داده های گرافیکی
● برنامه کاربر انعطاف پذیر
● ایجاد عناصر مرجع
● عملکرد قدرتمند تشخیص لبه
● پشتیبانی از لوازم جانبی خارجی متعدد
● محاسبه خودکار تحمل هندسی عناصر
● اندازه گیری تولید پیچیده سریع و راحت





اطلاعات شرکت


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

مشتری و نماینده ما

Visual Measurement Machine
Visual Measurement Machine
سوالات متداول
Visual Measurement MachineQ1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
Visual Measurement MachineA1: ما یک کارخانه هستیم و سریعترین پاسخ را در 24 ساعت به شما می دهیم.
Visual Measurement MachineQ2: شرکت شما عمدتا در چه زمینه ای است؟
Visual Measurement MachineA2: ما عمدتاً دستگاه اندازه گیری Vision، دستگاه اندازه گیری مختصات، تجهیزات CMM و VMM و غیره را تولید می کنیم.
Visual Measurement MachineQ3: چگونه مشخصات مناسب را انتخاب کنیم؟
Visual Measurement MachineA3: تا زمانی که تنوع و اندازه محصول را به ما بگویید که باید اندازه گیری شود، تیم حرفه ای ما ابزار اندازه گیری با مشخصات مناسب را به شما توصیه می کند.
Visual Measurement MachineQ4: آیا خدمات سفارشی را قبول می کنید؟
Visual Measurement MachineA4: مطمئن باشید! ما می‌توانیم نه تنها ماشین‌های معمولی، بلکه ماشین‌های سفارشی‌شده برای نیازهای مشتری را نیز ارائه کنیم.
Visual Measurement MachineQ5: دوره گارانتی شما چقدر است؟
Visual Measurement MachineA5: دوره ضمانت محصول ما 1 سال است. کیفیت محصول ما بسیار پایدار است و ما داریم
در برخی از قطعات شکستنی بسیار بهبود یافته است. شما می توانید از کیفیت محصول ما مطمئن باشید.
