| محل منبع: | چین |
|---|---|
| نام تجاری: | Unimetro |
| گواهی: | CE ISO |
| شماره مدل: | HE652 |
| مقدار حداقل تعداد سفارش: | 1 ست |
| قیمت: | usd32500-usd37500/set |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 15 روز |
| شرایط پرداخت: | T / T |
| قابلیت ارائه: | 30 مجموعه در هر ماه |
| ابعاد: | 1700*1180*1750 میلی متر | وزن خالص: | 1500 کیلوگرم |
|---|---|---|---|
| سفر X/Y: | 500x600 | دقت: | ≤3+L/200m |
| تکرار: | 3 میلی متر | ||
| برجسته کردن: | 404 Not Found,CNC Vision Measurement Machines,Vision Measurement Machines Vmm |
||

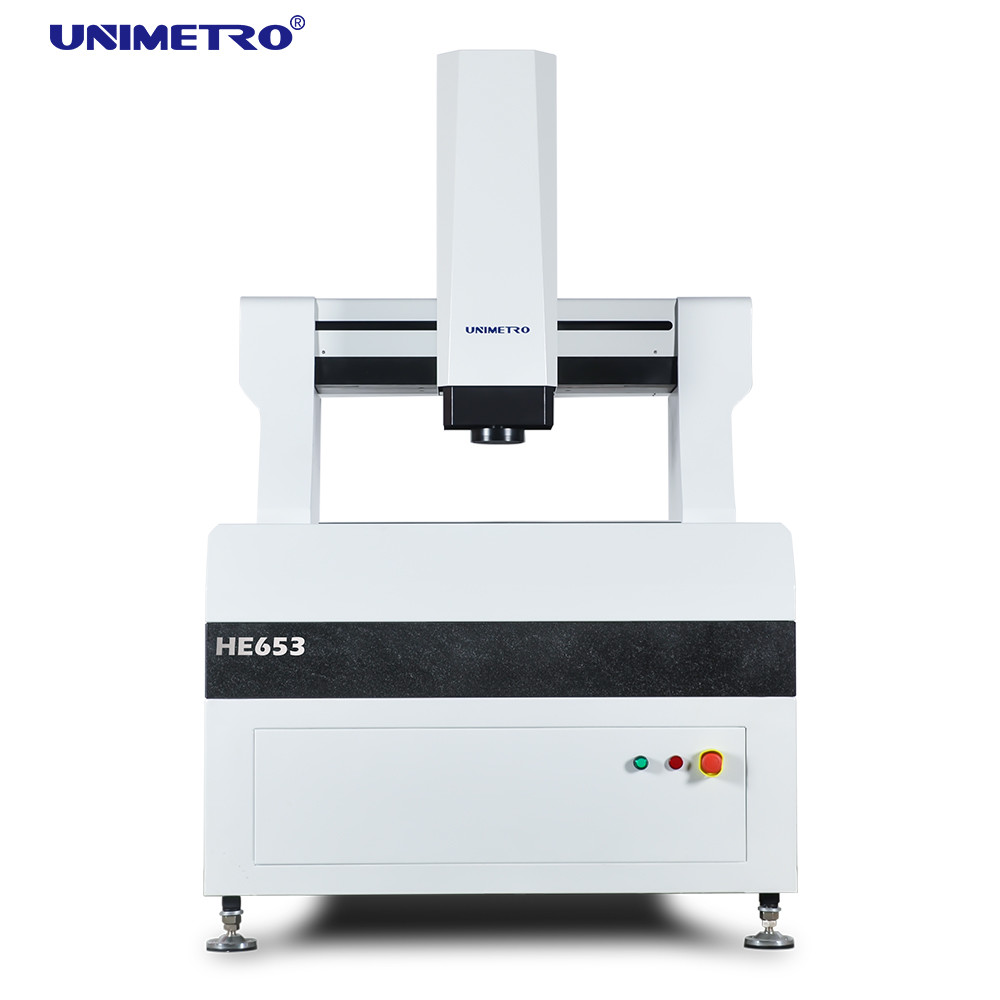

سیستم های اندازه گیری بصری سری HE با دقت بالا از نوع گانتری، دقت بالا و کارایی بالا را ترکیب می کند، اندازه گیری سریع برای عناصر هندسی انواع مختلف قطعات را ارائه می دهد.سری HE به طور گسترده ای در صنایع مختلف و محصولات به عنوان PCB استفاده می شود، لامینات چسبیده به مس، شیشه پد، ماژول های LCD، و مواد عایق بندی و غیره.
تجزیه و تحلیل عناصر محدود در فرآیند طراحی سری HE معرفی شده است،سختی بالا و ساختار مکانیکی دقیق را تضمین می کند.پایه ماشین با استفاده از ساختار نوع پل قاب بسته متحرککه ساده است و دارای ظرفیت بارگذاری بالا و بهترین عملکرد حرکت است.
ویژگی ها
>> ساختار گانتری متحرک و قطعه کار هنگام اندازه گیری ثابت است.
>> چهار محور CNC کنترل کامل اتوماتیک حلقه بسته، اندازه گیری کامل اتوماتیک؛
>> 000 پایه گرانیت درجه و درخشش، پایدار و قابل اعتماد؛
>> باز کردن فرمانروای شبکه با وضوح 0.1 um، دقت بالا و ثبات خوب؛
>> ریل راهنمای خطی دقیق، پیچ توپ درجه آسیاب و موتور سرو AC پاناسونیک ثبات دقت موقعیت مکانی سیستم حرکت ماشین را تضمین می کنند؛
>> دوربین رنگی با وضوح بالا برای پاسخگویی به الزامات مشاهده واضح و اندازه گیری پایدار
>> لنز زوم اتوماتیک 6.5x مداوم، زوم اتوماتیک دقیق، یک تصحیح پیکسل کافی است؛
>> منبع نور سطح LED 5 حلقه ای قابل برنامه ریزی 8 منطقه و سیستم منبع نور کنتور LED موازی انتقال می تواند تنظیم روشنایی 256 سطح را به طور هوشمندانه تحقق بخشد؛
>> سنجه تماس وارد شده برای تحقق اندازه گیری سه بعدی تنظیم شده است؛
>> Immeasuring4.2 نرم افزار اندازه گیری تصویر خودکار با حقوق مالکیت مستقل به عنوان استاندارد ارائه شده است که قدرتمند و آسان برای استفاده است؛
عملکرد نرم افزار
▶با استفاده از نرم افزار اندازه گیری کامپوزیت External-Array RationalVue، سری ULTRA قادر به ارائه عملکرد اندازه گیری کامپوزیت 2D / 3d قدرتمند است.
▶رابط کار ساده و قابل درک، اندازه گیری را ساده تر و کارآمدتر می کند.
▶برنامه اندازه گیری خودکار می تواند برای تکمیل اندازه گیری دسته به طور موثر و سریع تنظیم شود.
پارامترها
| مدل |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| X,Y سفر ((ملم)) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
محور Z سفر ((ملی متر) |
200 ((می تواند با توجه به نیازهای مشتریان افزایش یابد) |
|||||
|
ظرفیت حمل |
حدود 35 کیلوگرم |
|||||
| ابعاد (ملی متر) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| وزن ((کیلوگرم) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
قطعنامه |
0.5μm ((0.1um برای گزینه) |
|||||
|
دوربین |
دوربین دیجیتال 2M HD GIGA |
|||||
|
لنز زوم |
لنز ژوم اتوماتیک حرفه ای لنز ژوم بزرگ کردن: 1 ~ 10X |
|||||
|
بزرگ کردن ویدیو |
18 ~ 195X (بر اساس مدل های مختلف دوربین انتخاب شده، بزرگنمایی آن تغییر می کند؛ بزرگنمایی واقعی وابسته به داده های اندازه گیری شده است) |
|||||
|
مسافت پرواز |
8.1 ~ 1.3mm (بر اساس طرح های مختلف تطابق دوربین و لنز، میدان دید به همین ترتیب تغییر می کند و میدان دید واقعی تحت داده های اندازه گیری است) |
|||||
|
دقت* |
≤ (3+L/200)μm |
|||||
|
نورپردازی |
روشنایی سطحی LED با 5 حلقه قابل برنامه ریزی با 8 بخش (نور حلقه 40 بخش ، نور هم محوری ، نور حلقه چند رنگی قابل حرکت برای گزینه) |
|||||
اطلاعات شرکت
مشتری و مامور ما
| سوالات عمومی |
|---|
| سوال1: شما کارخانه ای هستید یا شرکت تجاری؟ |
| A1: ما یک کارخانه هستیم و سریعترین پاسخ را در 24 ساعت به شما می دهیم. |
| سوال2: شرکت شما عمدتا در چه چیزی فعالیت می کند؟ |
| A2: ما به طور عمده تولید ماشین اندازه گیری چشم انداز، دستگاه اندازه گیری هماهنگ، لوازم CMM و VMM و غیره. |
| سوال 3: چگونه مشخصات مناسب را انتخاب کنیم؟ |
| A3: تا زمانی که شما به ما بگویید انواع و اندازه محصول را اندازه گیری کنید، تیم حرفه ای ما به شما در مورد ابزار اندازه گیری مشخصات مناسب توصیه می کند. |
| Q4: آیا شما خدمات سفارشی را قبول می کنید؟ |
| A4: مطمئن باشید! ما می توانیم نه تنها ماشین های معمولی، بلکه ماشین های سفارشی به نیازهای مشتری را نیز ارائه دهیم. |
| Q5: دوره گارانتی شما چیست؟ |
| A5: دوره گارانتی محصول ما 1 سال است. کیفیت محصول ما بسیار پایدار است، و ما در مورد بعضي از قطعات شکننده خيلي بهبود يافتيد |
