محل منبع: | چین |
---|---|
نام تجاری: | UNIMETRO |
گواهی: | ISO, CE |
شماره مدل: | رنجر 600 |
مقدار حداقل تعداد سفارش: | 1 ست |
قیمت: | negotiable |
جزئیات بسته بندی: | کیف چوبی + بسته خلاuum |
زمان تحویل: | 15 روز |
شرایط پرداخت: | T / T ، L / C ، D / A ، D / P ، ، Western Union ، MoneyGram ، MoneyGram |
قابلیت ارائه: | 50 مجموعه در هر ماه |
نام محصول: | ماشین بازرسی ابزار با دقت بالا با سرویس OEM ODM | مدل: | رنجر600 |
---|---|---|---|
برنامه های کاربردی: | عمودی، مخروطی، سر کاتر، چاقوی مخصوص شکل | گارانتی: | 12 ماه |
وضوح مقیاس خطی: | 0.1 میلی متر | حالت: | دستی یا اتوماتیک |
فاصله کاری: | 90 میلی متر | سرویس: | OEM، ODM |
برجسته: | سیستم بازرسی ابزار نصب شده,سیستم بازرسی ابزار با دقت بالا,سیستم بازرسی ابزار ODM |
شرح

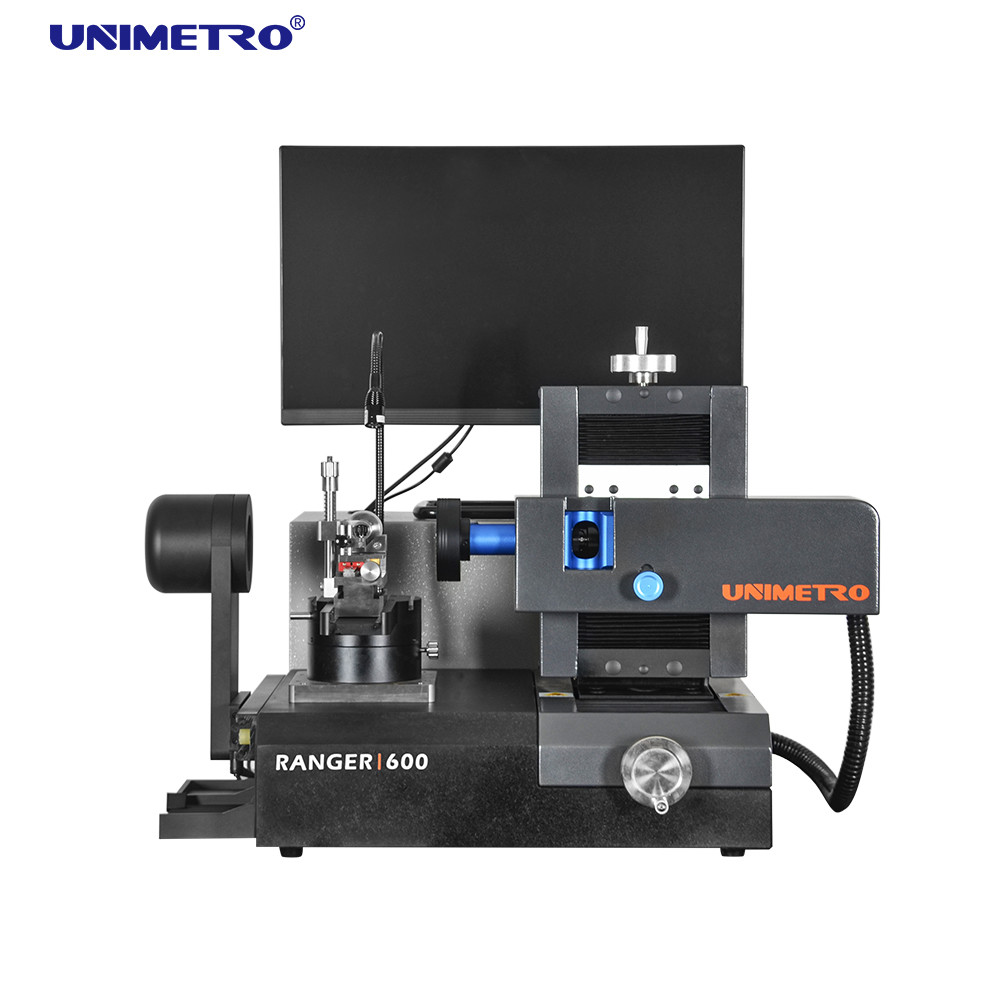

سیستم بازرسی ابزار UNIMETRO RANGER600 دستگاه اندازهگیری جهانی برای متهها، فرز برشها و شمارندهها و سینکها تحت یک سیستم روشنایی انعطافپذیر است.به لطف طراحی فشرده و پایداری عالی، RANGER600 می تواند در اتاق اندازه گیری، دریافت بازرسی یا مستقیماً در تولید استفاده شود.
مولفه های
نام محصول |
ماشین بازرسی ابزار چند منظوره برای ابزارهای برش اشکال مختلف |
|||||
مدل |
رنجر 600 |
|||||
سفر محور X |
80 میلی متر |
|||||
سفر محور Y |
60 میلی متر |
|||||
محدوده اندازه گیری محور Z |
60 میلی متر |
|||||
حداکثر قطر ابزار |
20 میلی متر (اختیاری 30 میلی متر) |
|||||
حداکثر طول ابزار |
200 میلی متر (اختیاری 350 میلی متر) |
|||||
فاصله کاری |
90 میلی متر |
|||||
لنز |
لنز زوم فرورفته 0.7X-4.5X |
|||||
دوربین |
دوربین 5 مگاپیکسلی HD |
|||||
وضوح مقیاس خطی |
0.1 میلی متر |
|||||
بزرگنمایی |
12.6X-79.2X/25.2X-158.4X (اختیاری) |
|||||
میدان دید |
27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (اختیاری) |
|||||
دقت |
X ~ Y، (2.5 + L / 100)μm، L طول اندازه گیری شده است |
|||||
کامپیوتر |
سیستم عامل ویندوز 10 با نمایشگر LCD 24 اینچی |
|||||
سیستم روشنایی |
8 بخش چراغ حلقه LED، نور کانتور و چراغ کمکی انعطاف پذیر، همه نرم افزار کنترل و قابل برنامه ریزی. |
|||||
فرمت ورودی |
فایل های DXF |
|||||
فرمت خروجی |
EXCEL، DXF |
تجهیزات جانبی
نور کمکی زاویه آزاد ماژول نور کانتور
یک نور اضافی قابل تنظیم بر روی یک بازوی انعطاف پذیر موجود است.که به کاربران کمک می کند تا یک تصویر پیشرفته محلی دریافت کنند. |
این قابلیت متحرک در امتداد جهت محور X است که هنگام اندازهگیری کانتور ابزار، بهترین تصویر و لبههای واضح از نماهای شی را به کاربر ارائه میدهد. |

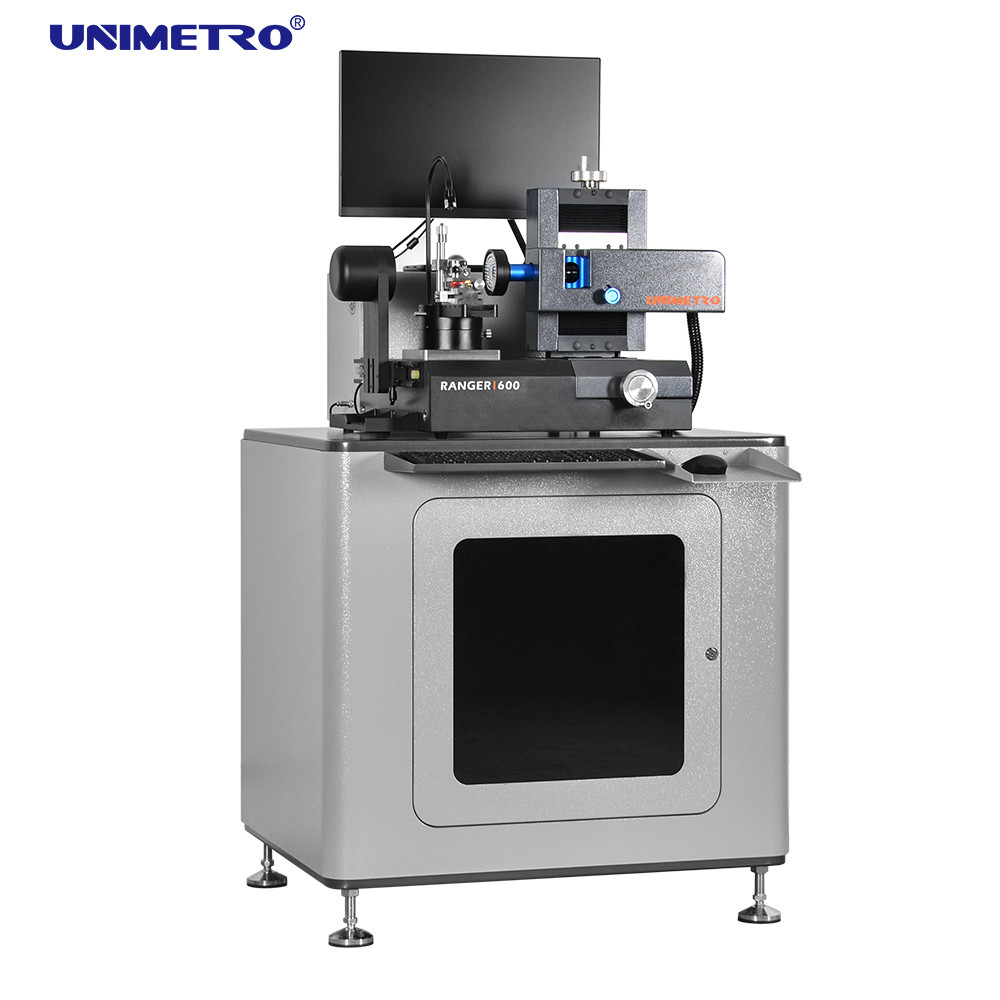

پایه میز نگهدارنده ابزار
ایستگاه کار ایستاده جامد با فضای ذخیره سازی کاربردی و با دید باز برای نگهداری مواد و ابزار. |
|
امکانات
1. طراحی پیشرفته
﹥ طراحی ارگونومیک و ساخت جامد.
﹥ گرفتن تصویر HD و ترکیب نمایش، همچنین سطح بزرگنمایی میکروسکوپ اختیاری است.
﹥ بلوک V پایدار و دقیق برای نگهداری و تراز کردن آسان ابزار.
﹥زوایای اندازه گیری ثابت مکانیکی 0 درجه و 90 درجه در مرحله چرخشی موجود است.
﹥ رمزگذار با دقت بالا در میز چرخشی تعبیه شده است، موقعیت زاویه دقیق را برای کاربران ارائه می دهد.
﹥چراغ LED قابل برنامه ریزی چند بخش برای روشنایی سطح، همچنین شامل نورپردازی کانتور و نور کمکی زاویه آزاد برای ویژگی های استاندارد.
نرم افزار اندازه گیری SMARTOOL عملکرد اندازه گیری خاصی را برای ابزارهای برش ارائه می دهد.
﹥تشخیص خودکار لبه، اندازه گیری سریع زاویه با شبکه، توابع مقایسه عناصر CAD در دسترس هستند.
2. اندازه گیری زاویه های چندگانه
میز چرخشی RANGER600 برای مکانیابی سریعتر و دقیقتر زاویه ابزار در طول فرآیند اندازهگیری، 2 زاویه ثابت مکانیکی، 0 درجه و 90 درجه را ارائه میدهد.در موقعیت صفر درجه، کاربران میتوانند انتهای ابزار، انتهای ابزار - محور مرکزی، انتهای ابزار - زاویه جلو و غیره را اندازهگیری کنند و موقعیت 90 درجه برای زاویه هلیکس، زاویه جلو محوری، زاویه اول عقب، زاویه دوم عقب و کج شدن در دسترس است. زاویه لبه و غیره
0 درجه 45 درجه 90 درجه
اطلاعات شرکت
مشتری و نماینده ما
سوالات متداول |
---|
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟ |
A1: ما یک کارخانه هستیم و سریعترین پاسخ را در 24 ساعت به شما می دهیم. |
Q2: شرکت شما عمدتا در چه زمینه ای است؟ |
A2: ما عمدتاً دستگاه اندازه گیری چشم انداز، دستگاه اندازه گیری مختصات، تجهیزات CMM و VMM و غیره را تولید می کنیم. |
Q3: چگونه مشخصات مناسب را انتخاب کنیم؟ |
A3: تا زمانی که تنوع و اندازه محصول را به ما بگویید که باید اندازه گیری شود، تیم حرفه ای ما ابزار اندازه گیری با مشخصات مناسب را به شما توصیه می کند. |
Q4: آیا خدمات سفارشی را قبول می کنید؟ |
A4: مطمئن باشید!ما میتوانیم نه تنها ماشینهای معمولی، بلکه ماشینهای سفارشیشده برای نیازهای مشتری را نیز ارائه کنیم. |
Q5: دوره گارانتی شما چقدر است؟ |
A5: دوره ضمانت محصول ما 1 سال است.کیفیت محصول ما بسیار پایدار است و ما داریم در برخی از قطعات شکستنی بسیار بهبود یافته است.شما می توانید از کیفیت محصول ما مطمئن باشید. |
