سیستم بازرسی ابزار الکترونیکی فشرده برای ابزارهای برش با بسته بندی جعبه چوبی

Compact Electronic Power Tool Inspection System for Cutting Tools with Wooden Case Packaging
Compact Electronic Power Tool Inspection System for Cutting Tools with Wooden Case Packaging Compact Electronic Power Tool Inspection System for Cutting Tools with Wooden Case Packaging Compact Electronic Power Tool Inspection System for Cutting Tools with Wooden Case Packaging Compact Electronic Power Tool Inspection System for Cutting Tools with Wooden Case Packaging Compact Electronic Power Tool Inspection System for Cutting Tools with Wooden Case Packaging Compact Electronic Power Tool Inspection System for Cutting Tools with Wooden Case Packaging
اطلاعات پایه
محل منبع: گوانگدونگ ، چین
نام تجاری: UNIMETRO
شماره مدل: رنجر 600
مقدار حداقل تعداد سفارش: 1
قیمت: $15,600-22,000
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
سفر محور X: 80 میلی متر سفر محور Y: 60 میلی متر
محدوده محور Z: 60 میلی متر قطر ابزار حداکثر: 50 میلی متر
طول ابزار حداکثر: 300 میلی متر فاصله کاری: 90 میلی متر
نوع لنز: لنز زوم 0.7-4.5 برابری وضوح دوربین: دوربین 2M پیکسل HD/دوربین 5M پیکسل HD (اختیاری)
وضوح مقیاس خطی: 0.0001 میلی متر دامنه بزرگنمایی: 12.6x ~ 79.2x/25.2x ~ 158.4x (اختیاری)
میدان دید: 27*20mm ~ 4.3*3.3mm/13.5*10mm ~ 2.3*1.6mm (اختیاری) دقت اندازه گیری: x ~ y ، (2.5+l/100) میکرومتر ، l طول اندازه گیری شده است
سیستم کامپیوتر: سیستم رایانه ای همه در یک ، ویندوز 10 سیستم عامل ، 24 "مانیتور LCD سیستم روشنایی: 8 بخش چراغ حلقه LED ، نور کانتور ، نور کمکی انعطاف پذیر
فرمت ورودی: پرونده های DXF فرمت خروجی: اکسل ، DXF
برجسته کردن:

Electronic Power Tool Inspection System

,

Compact Design Cutting Tool Measuring Machine

,

Wooden Case Packaging Universal Measuring Machine

توضیحات محصول

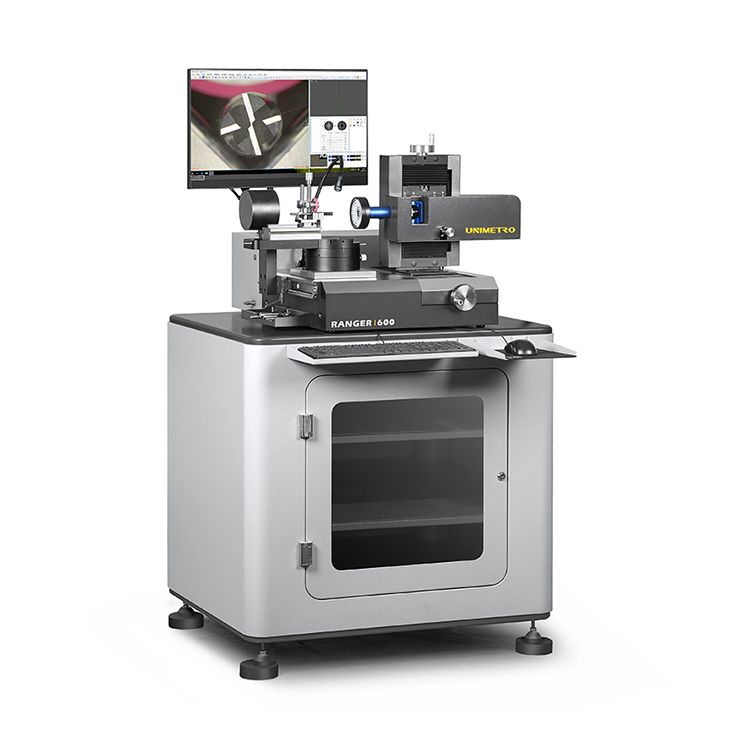

UNIMETRO RANGER600 سیستم بازرسی ابزار برای فریز

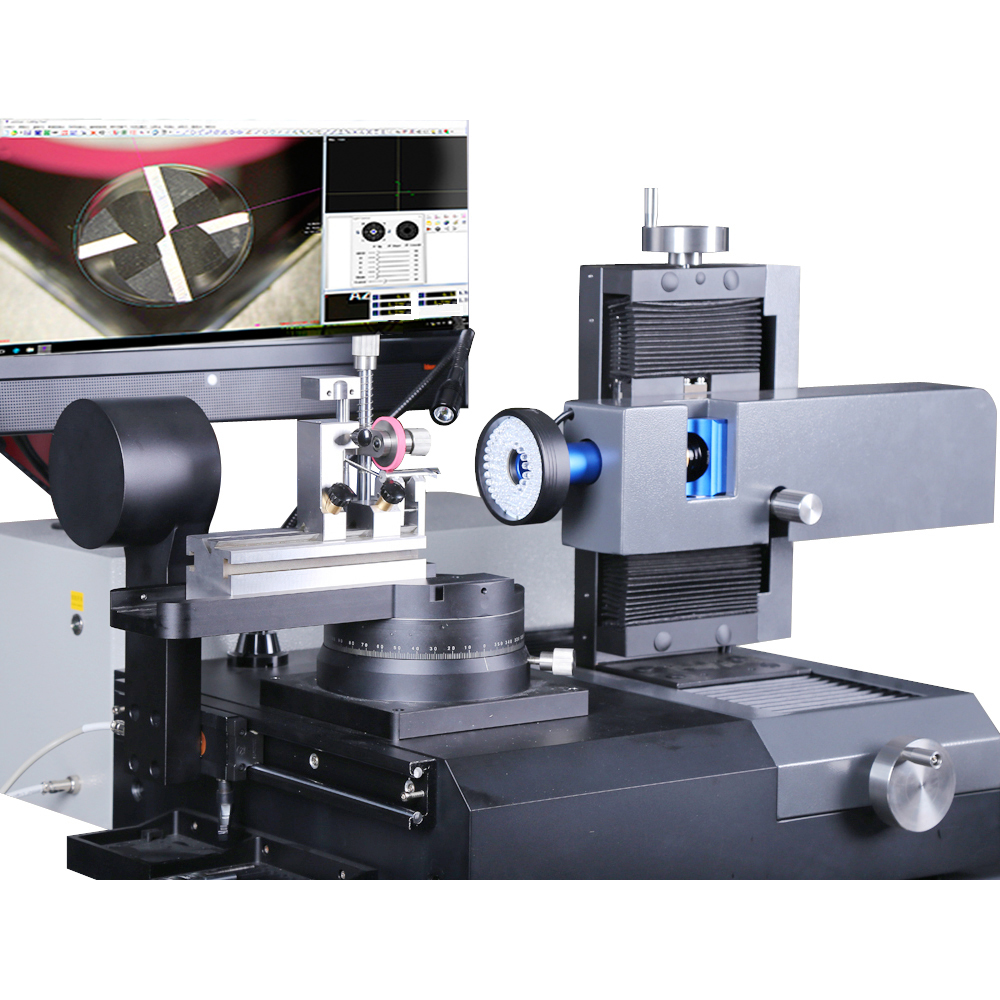

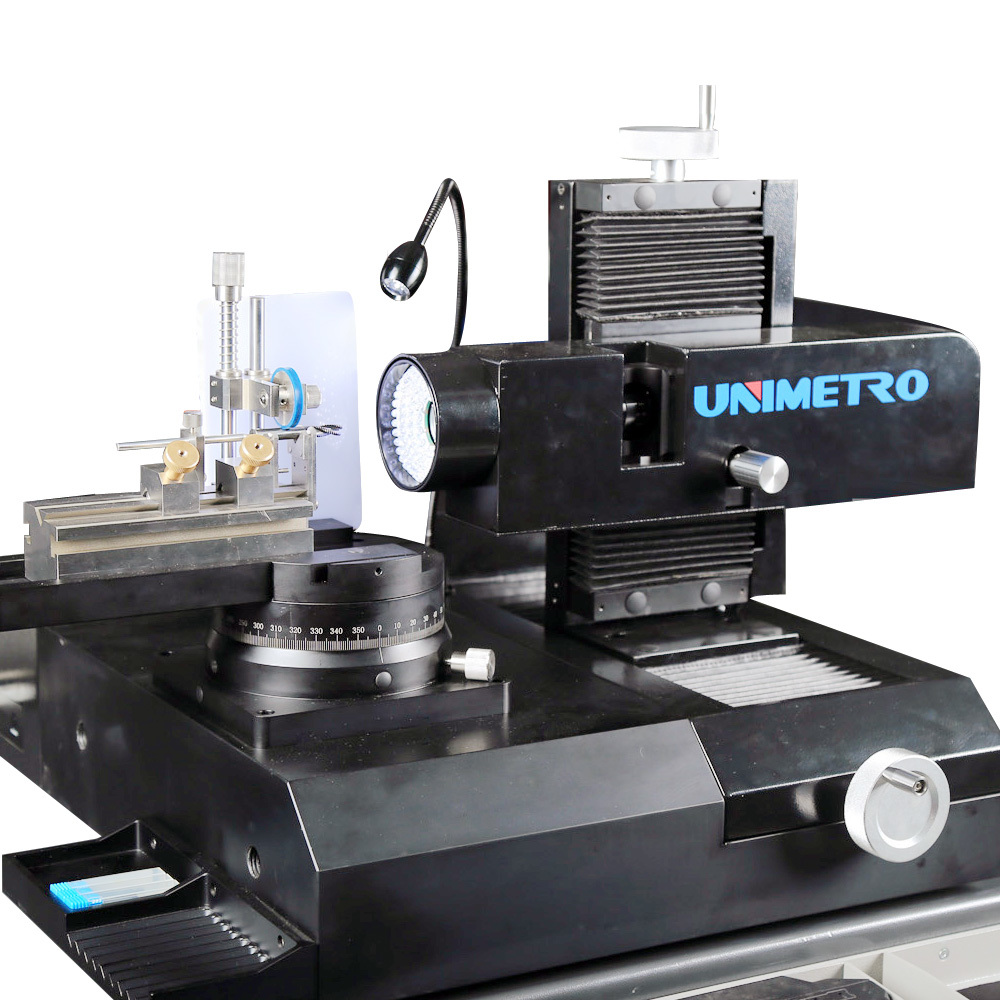

UNIMETRO RANGER600 Tool Inspection System Close-up of tool measurement
کاربرد محصول
سیستم بازرسی ابزار UNIMETRO RANGER600 دستگاه اندازه گیری جهانی برای حفاری ها، برش ها و ضدغوطه ها با یک سیستم روشنایی انعطاف پذیر است.با تشکر از طراحی جمع و جور و ثبات عالی آن، RANGER600 می تواند در اتاق های سنجش، بازرسی و یا مستقیما در تولید استفاده شود.
این سیستم با نرم افزار اندازه گیری جهانی SMARTOOL پیکربندی شده است، این سیستم ابزار ایده آل برای تمام انواع ابزار برش فلز است،از بررسی سریع معیارهای منفرد (مانند محدوده بیرونی یا زاویه ها) تا کنترل کامل هندسه ابزار خاصکاربران می توانند به راحتی یک جریان کاری PUT-MEASURE-ANALYSE را با RANGER600 به دست آورند.
System diagram Tool measurement example
مشخصات فنی
پارامتر ارزش
حرکت در محور X 80 میلی متر
محور Y سفر ۶۰ میلی متر
محدوده اندازه گیری محور Z ۶۰ میلی متر
حداکثر قطر ابزار 50 میلی متر
حداکثر طول ابزار 300 میلی متر
فاصله کاری 90 میلی متر
لنز 0لنز زوم.7-4.5X
دوربین دوربین 2M پیکسل HD/5M پیکسل HD دوربین (اختیاری)
رزولوشن مقیاس خطی 0.0001mm
بزرگنمایی 12.6X~79.2X/25.2X~158.4X (اختیاری)
میدان دید 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (اختیاری)
دقت اندازه گیری X~Y,(2.5+L/100) μm، L طول اندازه گیری شده است
PC سیستم کامپیوتر همه در یک، سیستم عامل ویندوز 10، با مانیتور LCD 24 اینچی
نورپردازی 8 بخش چراغ حلقه LED، نور محدوده و نور کمکی انعطاف پذیر، همه کنترل نرم افزار و قابل برنامه ریزی
فرمت ورودی فایل های DXF
فرمت خروجی اکسل، DXF

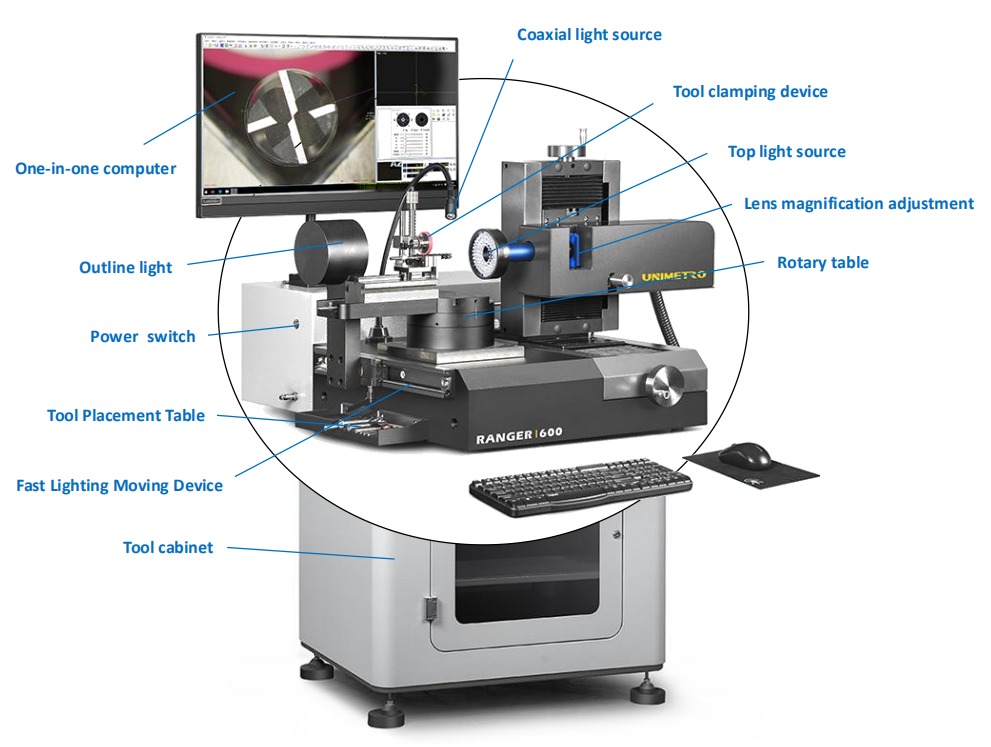

System components System operation
ویژگی های طراحی پیشرفته
  • طراحی ارگونومیک با ساخت جامد
  • ضبط و نمایش تصویر HD با بزرگ کردن میکروسکوپ اختیاری
  • بلوک V ثابت برای نگه داشتن و تراز ابزار
  • زاویه های اندازه گیری ثابت مکانیکی 0° و 90° در مرحله چرخشی
  • کدگر دقت بالا در میز چرخشی برای موقعیت دقیق زاویه
  • چراغ حلقه ای LED قابل برنامه ریزی با نور محدودی و نور کمکی
  • نرم افزار اندازه گیری SMARTOOL با عملکرد ابزار برش تخصصی
  • تشخیص خودکار لبه و اندازه گیری زاویه سریع با شبکه
  • توابع مقایسه عناصر CAD
  • صادرات نتایج اندازه گیری به فایل های اکسل یا CAD
  • سیستم PC ALL-IN-ONE برای افزایش ثبات
قابلیت اندازه گیری چند زاویه
میز چرخشی دو زاویه ثابت مکانیکی (0 ° و 90 °) را برای موقعیت دقیق ابزار فراهم می کند. موقعیت 0 ° امکان اندازه گیری زاویه جلوی انتهای ابزار، انتهای ابزار - گره مرکز و انتهای ابزار را فراهم می کند.موقعیت 90 ° اندازه گیری زاویه هلیکس را تسهیل می کند، زاویه محوری جلو، زاویه اول عقب، زاویه دوم عقب و زاویه لبه شیب دار. زاویه های اضافی را می توان با استفاده از رمزگذاری جاسازی شده با خواندن زاویه در نرم افزار نشان داد.
0 degree measurement 45 degree measurement 90 degree measurement
سیستم روشنایی

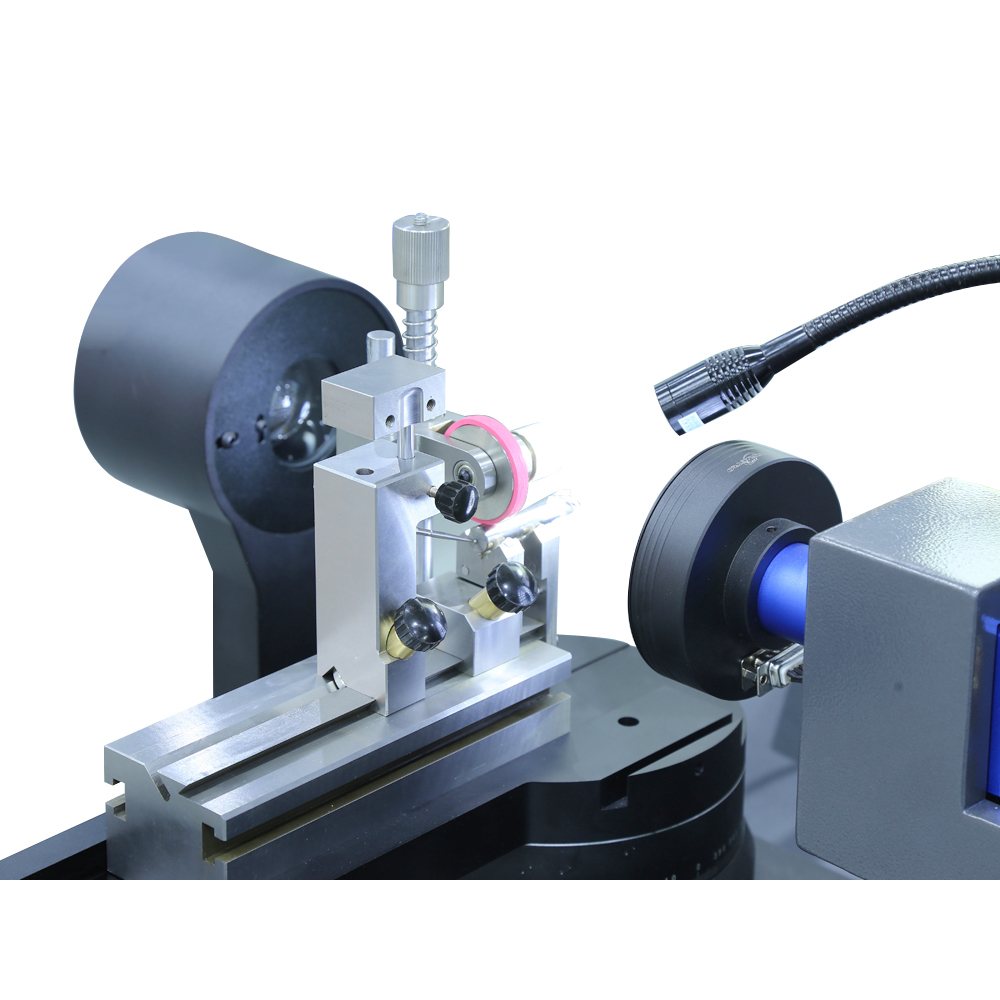

این سیستم شامل یک نور اضافی قابل کاهش در یک بازوی انعطاف پذیر برای افزایش تصویر محلی است.و یک ماژول نور LED موازی که در امتداد محور X حرکت می کند تا تصویربرداری بهینه از محور ابزار را فراهم کند.
Flexible auxiliary light Contour light module
ویژگی های ایستگاه کاری

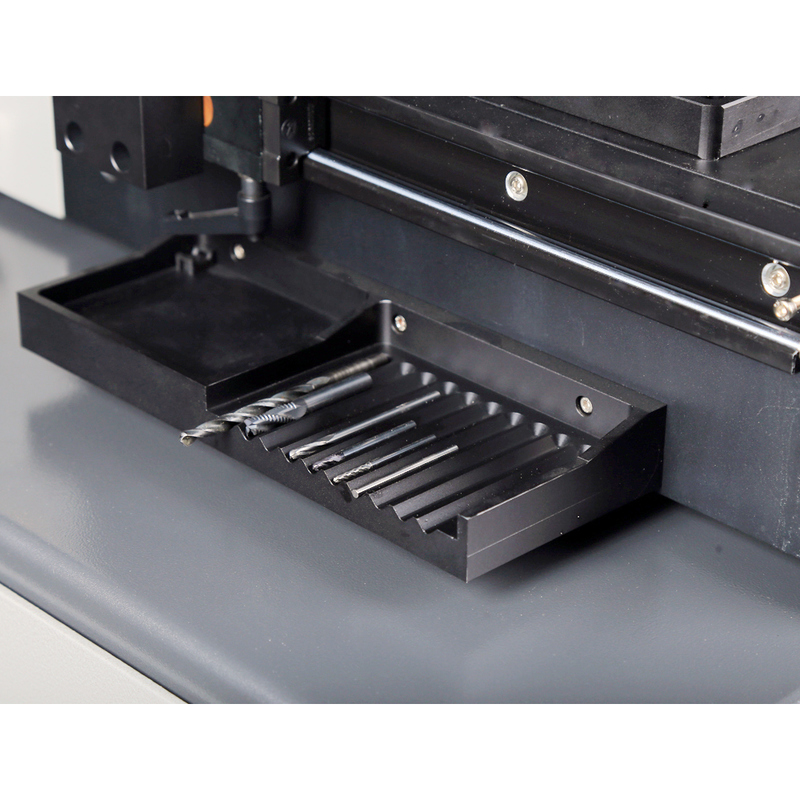

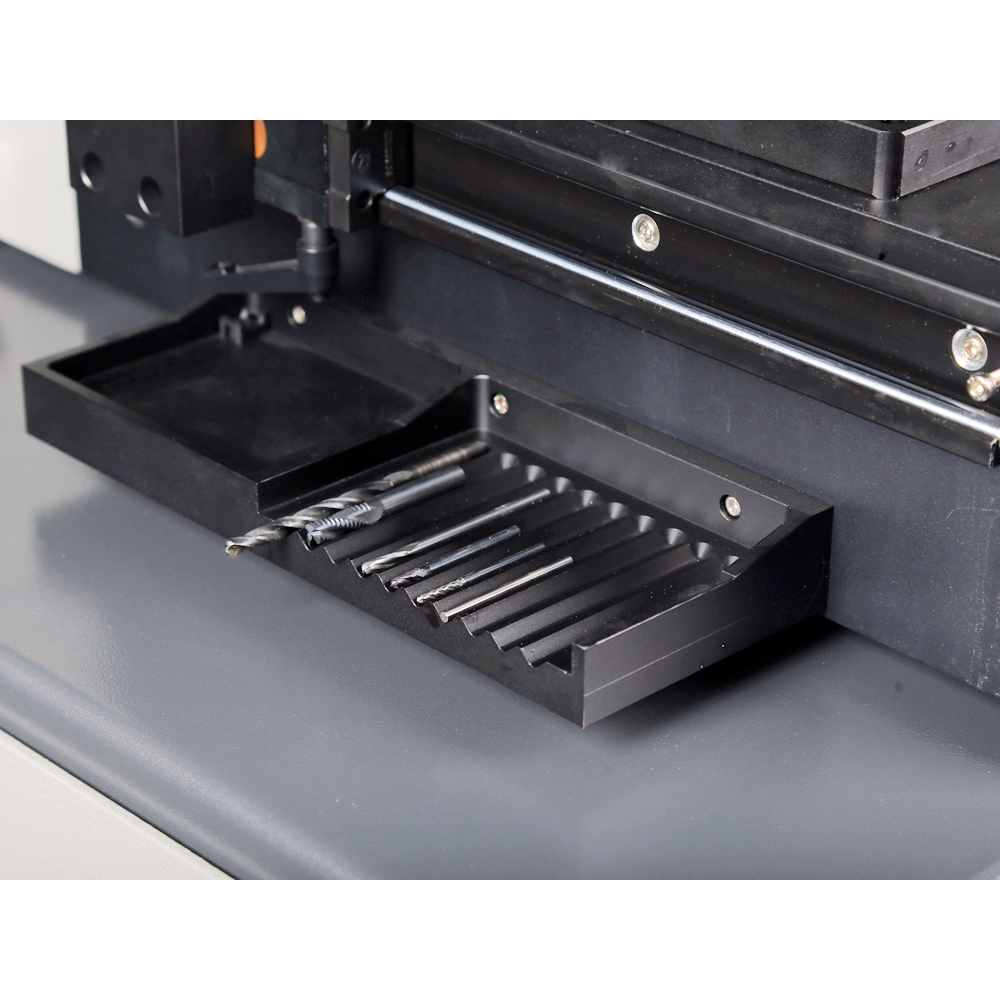

این سیستم دارای یک ایستگاه کار ایستاده با فضای ذخیره سازی عملی و یک حامل ابزار چند بخش برای آماده سازی ابزار سازمان یافته است.
Base table Tool holder
نرم افزار اندازه گیری SMARTOOL
نرم افزار اندازه گیری ابزار برش SMARTOOL بر اساس تکنولوژی اندازه گیری نوری و دیجیتال با دقت بالا توسعه یافته است.آن را با استفاده از الگوریتم های اندازه گیری و ارزیابی متعددی که به طور خاص برای ابزار ساخته شده و یا در عملیات خرد کردن تیز شده است، عملکرد بدیهی ارائه می دهد.
ویژگی های نرم افزار
  • نمایش تصویر با وضوح بالا با رابط گرافیکی
  • نمایش منحنی تشخیص لبه در زمان واقعی
  • اندازه گیری زاویه سریع با شبکه چرخش
  • عملکرد مقایسه CAD برای ارزیابی هندسه ابزار
  • تمام کلید های تابع و پانل های کنترل در پنجره نرم افزار نمایش داده می شود
Software interface Edge detection view Angle measurement
اندازه گیری توانایی ها
این سیستم می تواند زاویه ها و ویژگی های مختلف ابزار را از جمله زاویه هلیکس، زاویه محوری جلو، زاویه های عقب، زاویه خم شدن لبه، هندسه های انتهای ابزار و موارد دیگر اندازه گیری کند.
Helix angle measurement Axial front angle First rear angle Second rear angle Tilting edge angle Tool end measurement
در مورد یونیمترو
UNIMETRO یک تولید کننده حرفه ای متروولوژی با بیش از 10 سال تجربه است که محصولات با عملکرد بالا را با قیمت مناسب ارائه می دهد.ما راه حل های کامل اندازه گیری با دقت بالا را ارائه می دهیم و از شرکای حرفه ای از بازارهای جهانی استقبال می کنیم.
توانایی های ما
  • 10+ سال تجربه در تولید متروولوژی
  • خط تولید کامل شامل اجزای نوری اصلی
  • تیم متخصص ارائه راه حل های اندازه گیری انعطاف پذیر
  • مفهوم طراحی ماژولار که خدمات پس از فروش را به حداقل می رساند
  • طراحی مهندسی پیشرفته با چاپ سه بعدی و نمونه سازی سریع
  • پشتیبانی 24 ساعته تیم مهندسی
UNIMETRO facility Production line Customer service Engineering design
