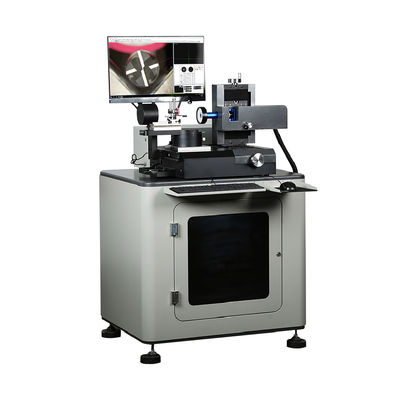

سیستم بازرسی ابزار برش با 80mm X، 60mm Y سفر، و 60mm Z محدوده اندازه گیری

Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
اطلاعات پایه
محل منبع: گوانگدونگ ، چین
نام تجاری: UNIMETRO
شماره مدل: رنجر 600
مقدار حداقل تعداد سفارش: 1
قیمت: $15,600-22,000
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
سفر محور X: 80 میلی متر سفر محور Y: 60 میلی متر
محدوده محور Z: 60 میلی متر قطر ابزار حداکثر: 50 میلی متر
طول ابزار حداکثر: 300 میلی متر فاصله کاری: 90 میلی متر
بزرگنمایی لنز: 0.7-4.5x وضوح دوربین: 2M پیکسل HD (5M اختیاری)
وضوح مقیاس خطی: 0.0001 میلی متر دامنه بزرگنمایی: 12.6x ~ 79.2x (25.2x ~ 158.4x اختیاری)
میدان دید: 27*20mm ~ 4.3*3.3mm (13.5*10mm ~ 2.3*1.6mm اختیاری) دقت اندازه گیری: x ~ y ، (2.5+l/100) میکرومتر
سیستم کامپیوتر: همه در یک ، ویندوز 10 ، 24 "LCD نوع روشنایی: چراغ حلقه LED 8 بخش ، نور کانتور ، نور کمکی
فرمت ورودی: پرونده های DXF فرمت خروجی: اکسل ، DXF
برجسته کردن:

80mm X Axis Travel Tool Inspection System

,

60mm Y Axis Travel Cutting Tool Measuring Machine

,

60mm Z Axis Measuring Range VMM

توضیحات محصول

سیستم بازرسی ابزار آسیاب ابزار VMM

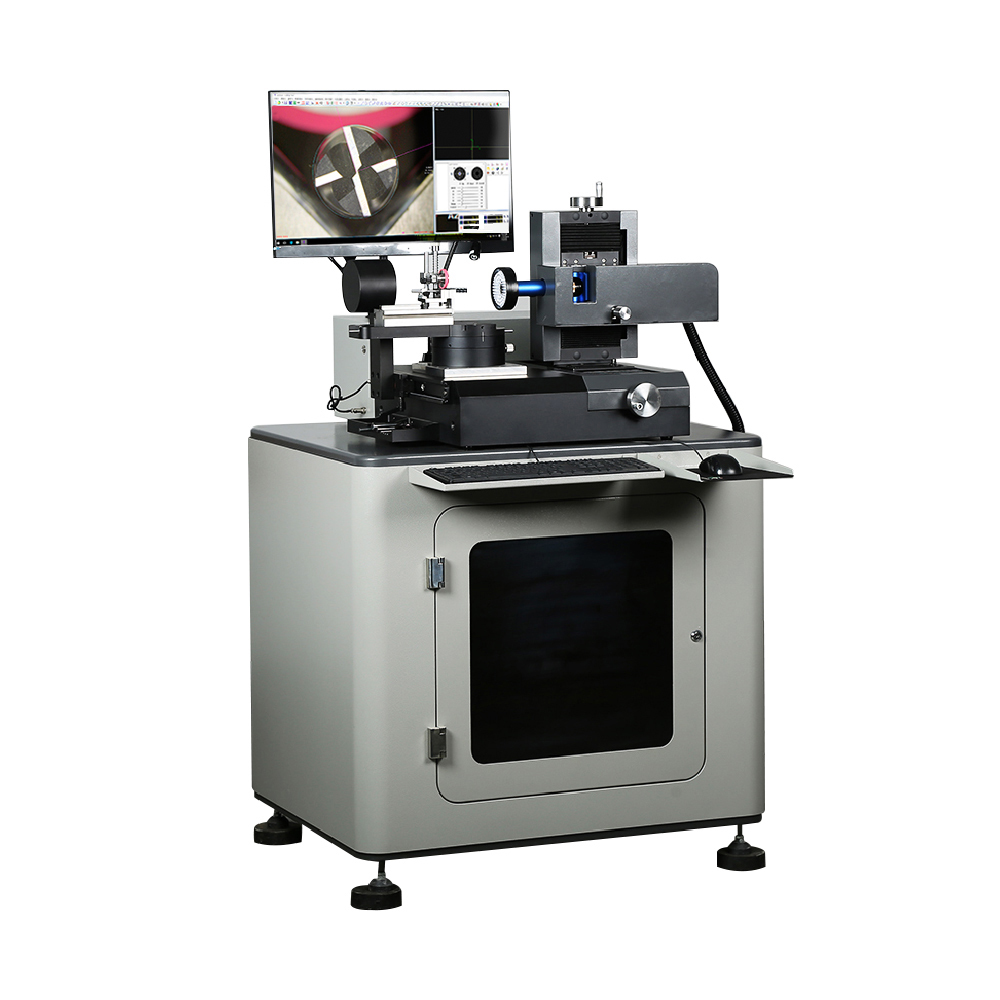

Milling Tool Inspection System Close-up of inspection system
کاربرد محصول
سیستم بازرسی ابزار UNIMETRO RANGER600 یک دستگاه اندازه گیری جهانی برای حفاری ها، برش ها و ضدغوطه ها با یک سیستم روشنایی انعطاف پذیر است.با تشکر از طراحی جمع و جور و ثبات عالی آن، RANGER600 می تواند در اتاق سنجش، دریافت بازرسی یا مستقیما در تولید استفاده شود.
با نرم افزار اندازه گیری جهانی SMARTOOL تنظیم شده، RANGER600 ابزار ایده آل برای تمام انواع ابزار برش فلز است،از بررسی سریع معیارهای واحد تا کنترل کامل هندسه ابزار خاصکاربران می توانند به راحتی یک فرآیند اندازه گیری PUT-MEASURE-ANALYSE را با RANGER600 به دست آورند.

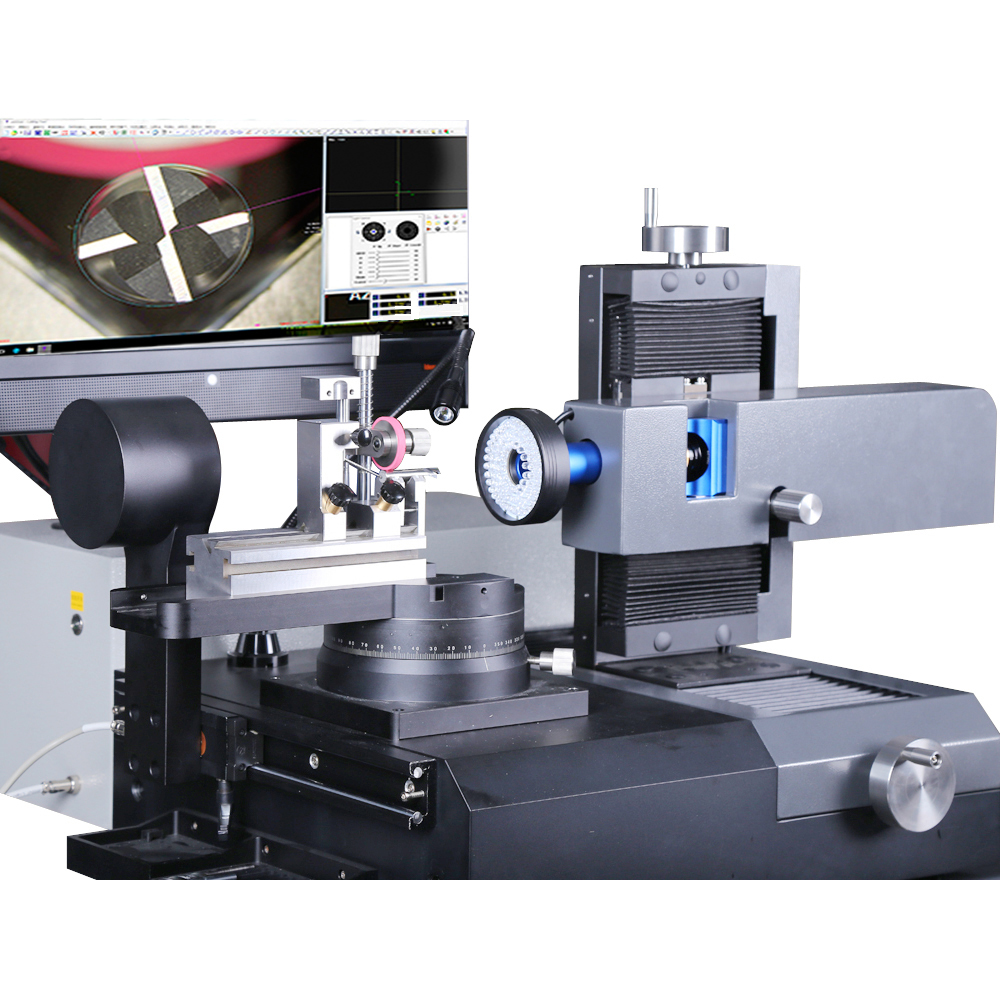

RANGER600 in operation System interface
پارامترهای فنی
حرکت در محور X 80 میلی متر
محور Y سفر ۶۰ میلی متر
محدوده اندازه گیری محور Z ۶۰ میلی متر
حداکثر قطر ابزار 50 میلی متر
حداکثر طول ابزار 300 میلی متر
فاصله کاری 90 میلی متر
لنز 0لنز زوم.7-4.5X
دوربین دوربین 2M پیکسل HD/5M پیکسل HD دوربین (اختیاری)
رزولوشن مقیاس خطی 0.0001mm
بزرگنمایی 12.6X~79.2X/25.2X~158.4X (اختیاری)
میدان دید 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (اختیاری)
دقت اندازه گیری X~Y,(2.5+L/100) μm، L طول اندازه گیری شده است
PC سیستم کامپیوتر همه در یک، سیستم عامل ویندوز 10، با مانیتور LCD 24 اینچی
نورپردازی 8 بخش چراغ حلقه LED، نور محدوده و نور کمکی انعطاف پذیر، همه کنترل نرم افزار و قابل برنامه ریزی
فرمت ورودی فایل های DXF
فرمت خروجی EXCEL,DXF
System components
ویژگی های طراحی پیشرفته
  • طراحی ارگونومیک و ساخت جامد
  • ترکیب ضبط تصویر HD و نمایش با سطح بزرگنمایی میکروسکوپ اختیاری
  • بلوک V پایدار و دقیق برای نگه داشتن و تراز ابزار آسان
  • زاویه های اندازه گیری ثابت مکانیکی 0 درجه و 90 درجه در دسترس در مرحله چرخش
  • کدگر دقت بالا که در میز چرخشی برای موقعیت دقیق زاویه قرار دارد
  • چراغ حلقه ای چند بخش قابل برنامه ریزی LED برای روشنایی سطحی
  • نرم افزار اندازه گیری SMARTOOL با توابع خاص برای ابزار برش
  • تشخیص خودکار لبه و اندازه گیری زاویه سریع با شبکه
  • عملکردهای مقایسه عناصر CAD در دسترس است
  • نتایج اندازه گیری سریع به فایل گزارش اکسل یا فایل CAD
  • سیستم PC ALL-IN-ONE برای افزایش ثبات

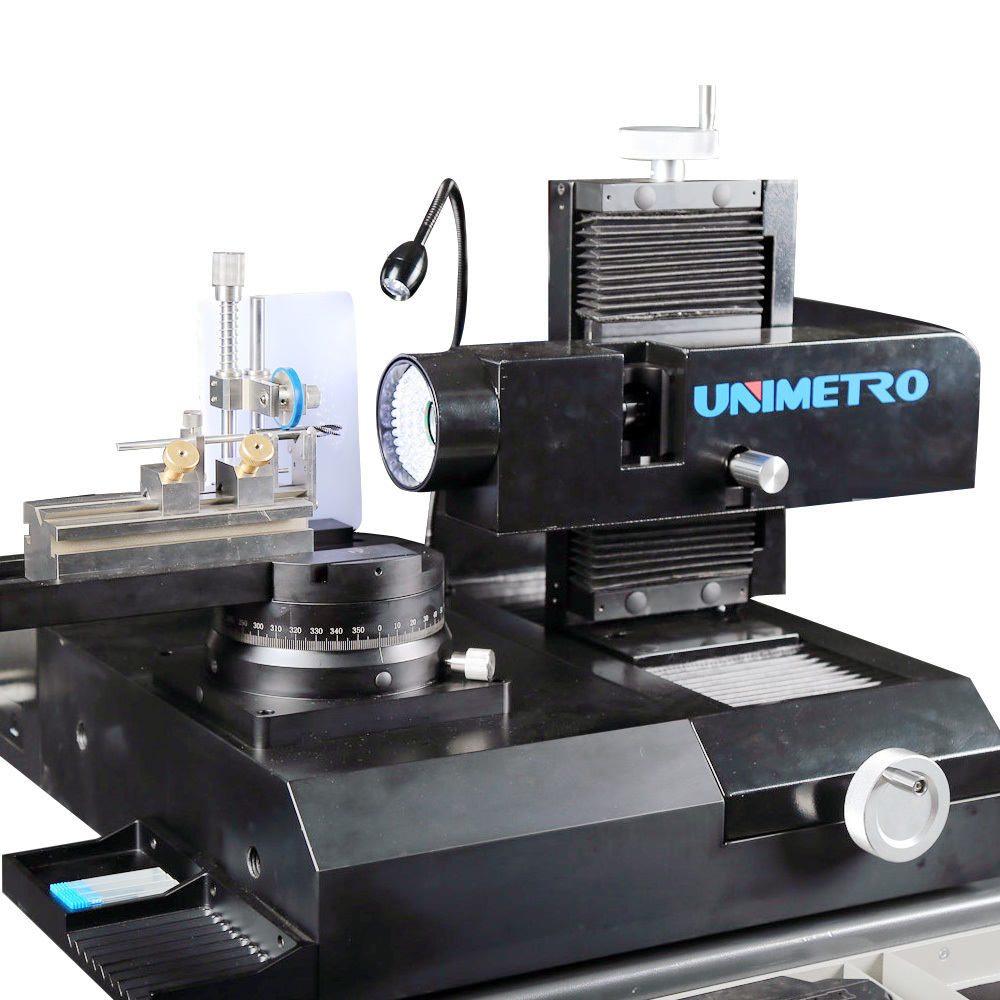

Multiple angle measurement
قابلیت اندازه گیری چند زاویه
میز چرخش RANGER600 دو زاویه ثابت مکانیکی (0 ° و 90 °) را برای موقعیت سریع و دقیق زاویه ابزار در طول اندازه گیری فراهم می کند.ابزار انتهای - مرکز گرهموقعیت 90 ° مناسب برای اندازه گیری زاویه هلیکس، زاویه محوری جلو، زاویه اول عقب، زاویه دوم عقب و زاویه شیب دار است.
برای سایر الزامات زاویه، کاربران می توانند از رمزگذاری دقیق که در جدول چرخشی جاسازی شده است، با خواندن زاویه در نرم افزار استفاده کنند.
0 degree measurement 90 degree measurement
سیستم روشنایی
این سیستم شامل یک نور اضافی قابل کاهش در یک بازوی انعطاف پذیر برای افزایش تصویر محلی است.و یک ماژول نور LED موازی که در امتداد محور X حرکت می کند تا تصویربرداری بهینه برای اندازه گیری محور ابزار را فراهم کند.

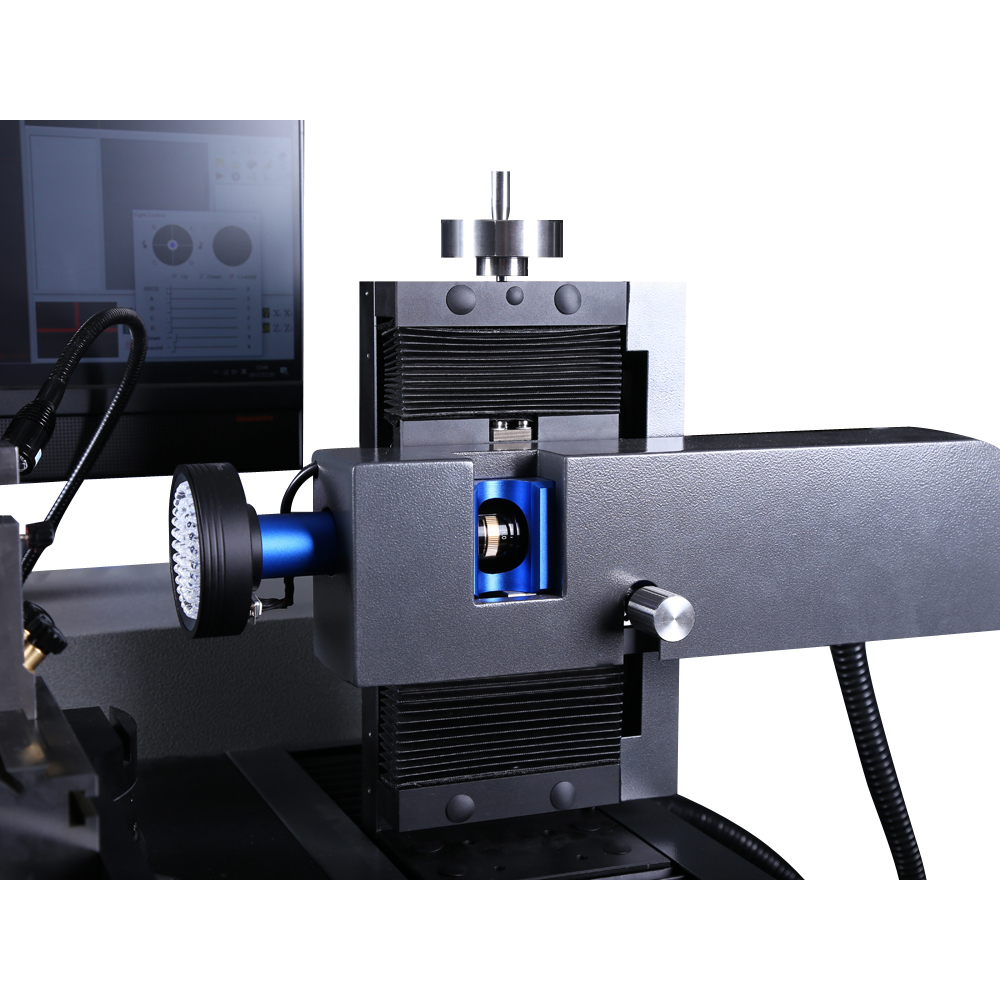

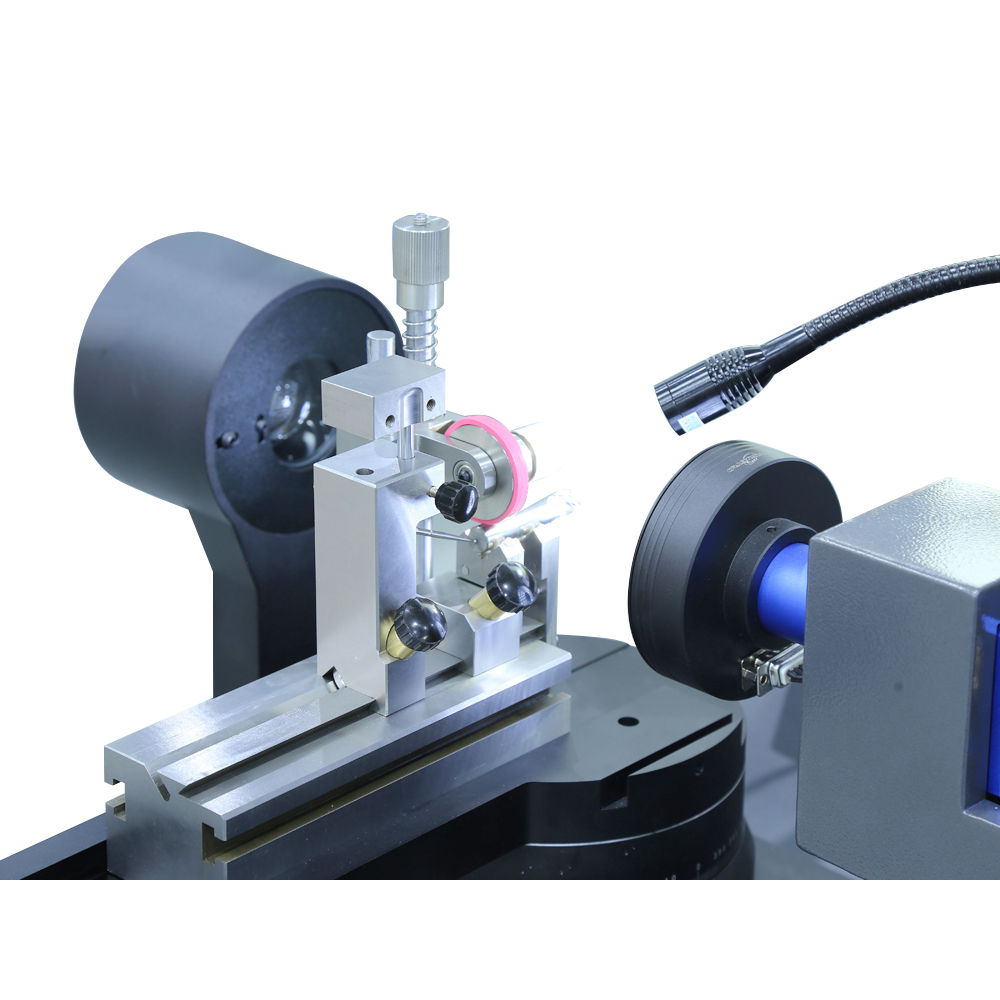

Flexible auxiliary light Contour light module
نرم افزار اندازه گیری SMARTOOL
نرم افزار اندازه گیری ابزار برش SMARTOOL بر اساس تکنولوژی اندازه گیری دیجیتال و نوری با دقت بالا توسعه یافته است.ارائه عملکرد بدیهی و الگوریتم های اندازه گیری متعدد به طور خاص برای ابزار تولید شده یا تیز شده در کسب و کار آسیاب.
Software interface
ویژگی های کلیدی نرم افزار
  • نمایش تصویر با وضوح بالا با رابط کاربری گرافیکی
  • نمایش منحنی در زمان واقعی برای تجزیه و تحلیل لبه
  • اندازه گیری زاویه سریع با شبکه آزاد چرخش
  • عملکرد مقایسه CAD برای ارزیابی هندسه ابزار
Real-time curve view Angle measurement with reticle
در مورد یونیمترو
یونیمترو یک تولید کننده حرفه ای تجهیزات سنجش با بیش از 10 سال تجربه است که محصولات با عملکرد بالا را با قیمت مناسب ارائه می دهد.ما متخصص محصولات متروولوژی سطح متوسط و بالا هستیم، ارائه راه حل های اندازه گیری دقیق بالا برای مشتریان.
UNIMETRO facility
توانایی های ما
  • خط تولید کامل شامل اجزای اصلی برای سنجش نوری
  • تیم متخصص ارائه راه حل های اندازه گیری انعطاف پذیر
  • توسعه مستقل محصول با طراحی پایدار و ماژولار
  • پشتیبانی مهندسی با آخرین سیستم های طراحی و پاسخ 24 ساعته
Production line
