دستگاه اندازه گیری بینایی برای بازرسی ابزار با محدوده اندازه گیری 80 × 60 × 60mm، وضوح مقیاس خطی 0.0001mm و قابلیت ورودی DXF

Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
اطلاعات پایه
محل منبع: گوانگدونگ ، چین
نام تجاری: UNIMETRO
شماره مدل: رنجر 600
مقدار حداقل تعداد سفارش: 1
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
محدوده اندازه گیری: 80*60*60mm قطر ابزار حداکثر: 50 میلی متر
طول ابزار حداکثر: 300 میلی متر فاصله کاری: 90 میلی متر
سیستم لنز: لنز بزرگنمایی 0.7x ~ 4.5x وضوح مقیاس خطی: 0.0001 میلی متر
فرمت فایل ورودی: پرونده DXF قالب پرونده خروجی: اکسل ، DXF
سفر محور X: 80 میلی متر سفر محور Y: 60 میلی متر
محدوده محور Z: 60 میلی متر وضوح دوربین: دوربین 2M پیکسل HD/دوربین 5M پیکسل HD (اختیاری)
دامنه بزرگنمایی: 12.6x ~ 79.2x/25.2x ~ 158.4x (اختیاری) میدان دید: 27*20mm ~ 4.3*3.3mm/13.5*10mm ~ 2.3*1.6mm (اختیاری)
دقت اندازه گیری: x ~ y ، (2.5+l/100) میکرومتر ، l طول اندازه گیری شده است
برجسته کردن:

80*60*60mm Measurement Range Tool Inspection System

,

0.0001mm Linear Scale Resolution Vision Measuring Machine

,

DXF File Input Cutting Tools Measuring System

توضیحات محصول

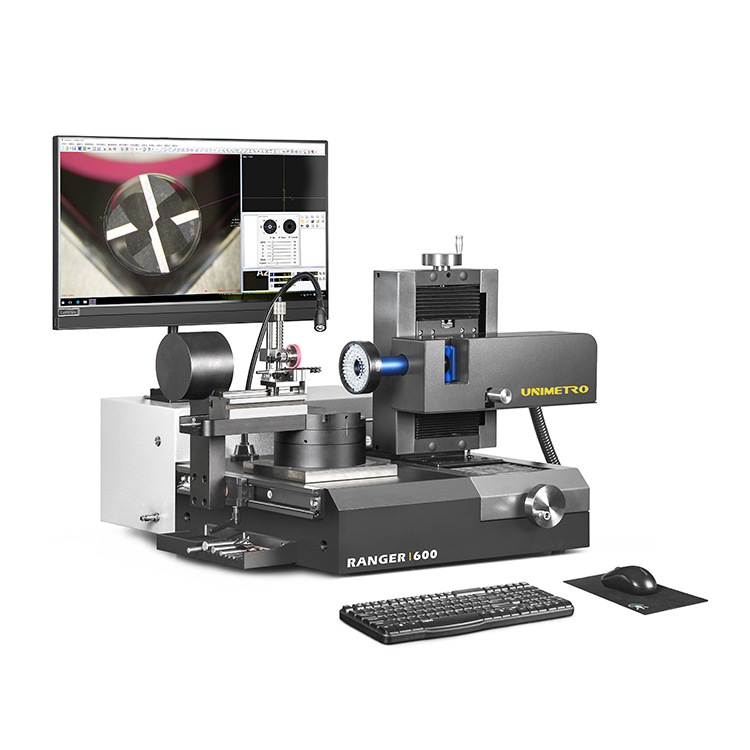

سیستم اندازه گیری ویدئو ابزار UNIMETRO RANGER600

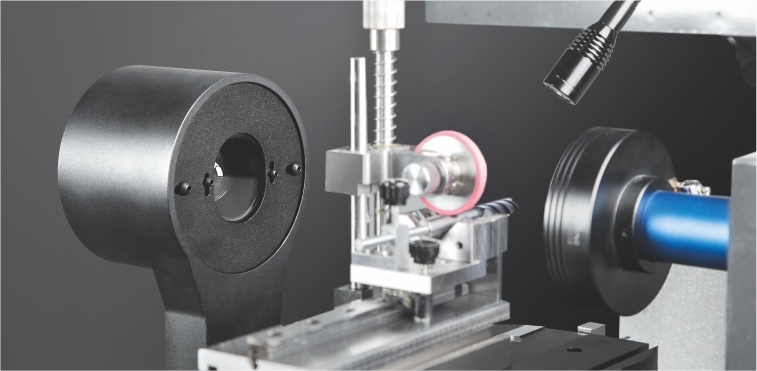

UNIMETRO RANGER600 Tool Inspection System Close-up of tool measurement System interface display
کاربرد محصول
سیستم بازرسی ابزار UNIMETRO RANGER600 یک دستگاه اندازه گیری جهانی برای مته ها، فرز برش ها و کانتر سینک ها با سیستم روشنایی انعطاف پذیر است. طراحی فشرده و پایداری آن، آن را برای اتاق‌های اندازه‌شناسی، دریافت بازرسی یا استفاده مستقیم از تولید مناسب می‌سازد. پیکربندی شده با نرم افزار اندازه گیری جهانی SMARTOOL، کنترل جامع هندسه ابزار ویژه را از طریق یک فرآیند ساده PUT-MEASURE-ANALYSE فراهم می کند.
ویژگی های طراحی پیشرفته
  • طراحی ارگونومیک با ساختار محکم
  • ضبط تصویر HD با بزرگنمایی میکروسکوپ اختیاری

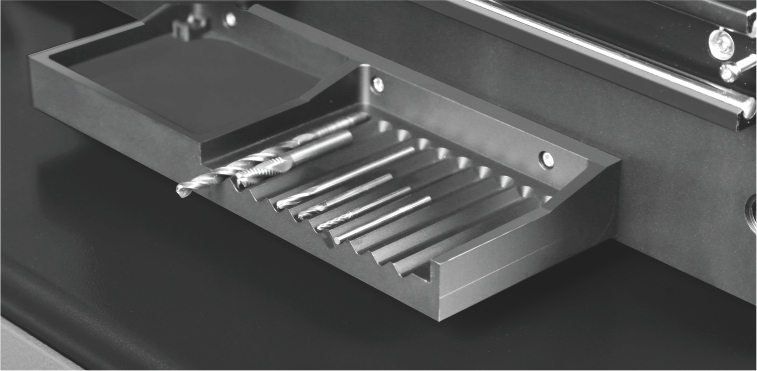

  • بلوک V پایدار برای نگه‌داشتن و تراز ابزار امن
  • زوایای اندازه گیری ثابت مکانیکی در 0 درجه و 90 درجه
  • رمزگذار تعبیه شده با دقت بالا برای مکان یابی زاویه دقیق

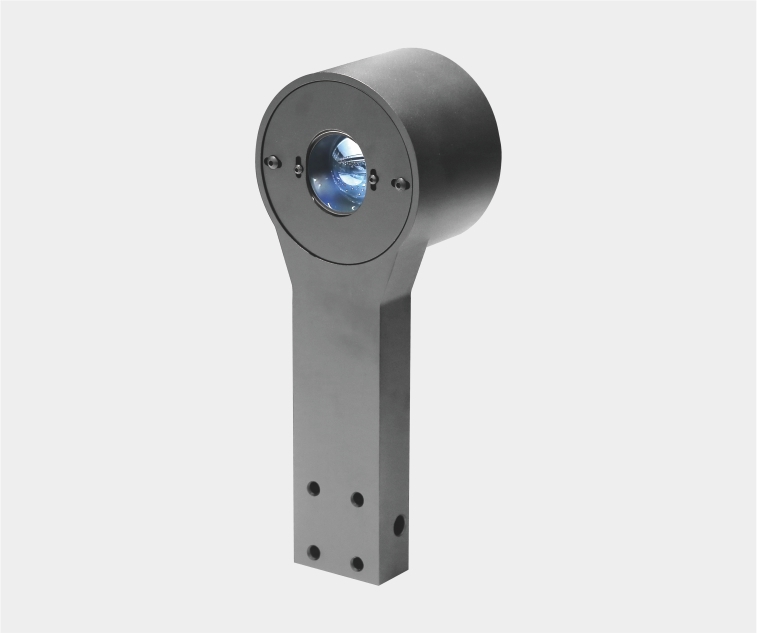

  • چراغ حلقه LED قابل برنامه ریزی با کانتور و نور کمکی
  • نرم افزار SMARTOOL با تشخیص خودکار لبه و مقایسه CAD
  • قابلیت خروجی فایل اکسل و CAD
  • سیستم رایانه شخصی همه در یک برای پایداری بیشتر

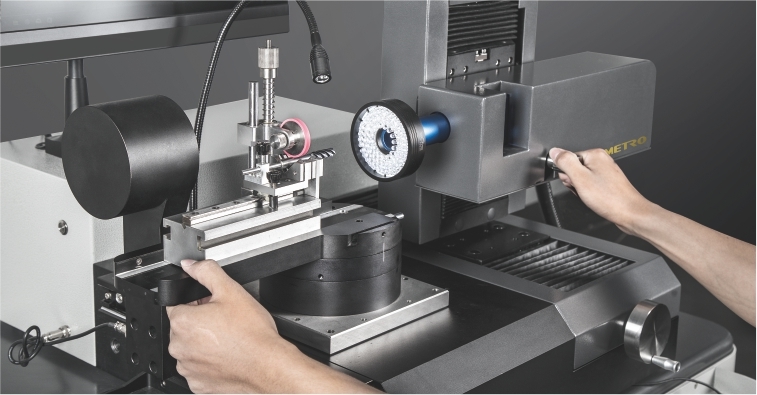

System overview Measurement interface Tool measurement example
قابلیت اندازه گیری زاویه چندگانه
میز دوار زاویه های ثابت مکانیکی را در موقعیت های 0 و 90 درجه ارائه می دهد. موقعیت 0 درجه انتهای ابزار، محورهای مرکزی و زوایای جلو را اندازه گیری می کند، در حالی که موقعیت 90 درجه زوایای مارپیچ، زوایای محوری جلو و زوایای عقب را اندازه گیری می کند. رمزگذار تعبیه شده مکان دقیق زاویه را برای هر اندازه گیری مورد نیاز فراهم می کند.
موقعیت 0 درجه
0 degree measurement
موقعیت 45 درجه
45 degree measurement
موقعیت 90 درجه
90 degree measurement
مشخصات فنی
پارامتر ارزش
سفر محور X 80 میلی متر
سفر با محور Y 60 میلی متر
محدوده اندازه گیری محور Z 60 میلی متر
حداکثر قطر ابزار 50 میلی متر
حداکثر طول ابزار 300 میلی متر
فاصله کاری 90 میلی متر
لنز لنز زوم 0.7-4.5 برابری
دوربین دوربین 2M پیکسل HD/دوربین 5M پیکسل HD (اختیاری)
وضوح مقیاس خطی 0.0001 میلی متر
بزرگنمایی 12.6X~79.2X/25.2X~158.4X (اختیاری)
میدان دید 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (اختیاری)
دقت اندازه گیری X~Y، (2.5+L/100)μm (L طول اندازه‌گیری می‌شود)
کامپیوتر سیستم ALL-IN-ONE PC، سیستم عامل ویندوز 10، مانیتور LCD 24 اینچی
روشنایی چراغ حلقه ای LED 8 بخش، نور کانتور، نور کمکی انعطاف پذیر
فرمت ورودی فایل های DXF
فرمت خروجی EXCEL، DXF
ویژگی های کلیدی
عملیات آسان
نمایش تصویر با وضوح بالا با رابط گرافیکی و کلیدهای عملکرد روی صفحه.
System interface
نمای منحنی پویا در زمان واقعی
نمای منحنی تشخیص لبه در زمان واقعی برای تجزیه و تحلیل اندازه گیری بصری.
Curve view display
مقایسه CAD
تصاویر ابزار واقعی را با نقشه های CAD برای ارزیابی هندسه مقایسه کنید.
CAD comparison feature
درباره یونیمترو
UNIMETRO با بیش از 10 سال تجربه در مترولوژی، متخصص در راه حل های اندازه گیری با کارایی بالا است. خط تولید ما شامل ماشین‌های اندازه‌گیری بینایی، ماشین‌های اندازه‌گیری مختصات، پروژکتورهای پروفایل و اجزای نوری هسته است. ما پشتیبانی فنی کامل و راه حل های انعطاف پذیر را برای شرکای جهانی ارائه می دهیم.
UNIMETRO production facility Customer service team Engineering design process
